前言

在上一篇文章中，我们学习了驱动的基本框架。这一章，我们会在上一章代码的基础上，继续对驱动的框架进行完善。要下载上一篇文章的全部代码，请点击这里。

1.字符设备的四个基本操作

驱动让用户程序具备操作硬件设备的能力，那么对硬件设备有哪些操作呢？在学习编程语言时，我们都学过对文件的操作，包括打开文件、关闭文件、读文件、写文件这四个基本操作。对于Linux来说，一切设备皆文件，所以对设备的基本操作也可以分为打开、关闭、读、写这四个。而对于设备（已字符设备为例），Linux提供了一个操作集合——file_operarions。file_operations是一个结构体，其原型如下。

struct file_operations {
    struct module *owner;
    loff_t (*llseek) (struct file *, loff_t, int);
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
    ssize_t (*read_iter) (struct kiocb *, struct iov_iter *);
    ssize_t (*write_iter) (struct kiocb *, struct iov_iter *);
    int (*iterate) (struct file *, struct dir_context *);
    int (*iterate_shared) (struct file *, struct dir_context *);
    unsigned int (*poll) (struct file *, struct poll_table_struct *);
    long (*unlocked_ioctl) (struct file *, unsigned int, unsigned long);
    long (*compat_ioctl) (struct file *, unsigned int, unsigned long);
    int (*mmap) (struct file *, struct vm_area_struct *);
    int (*open) (struct inode *, struct file *);
    int (*flush) (struct file *, fl_owner_t id);
    int (*release) (struct inode *, struct file *);
    int (*fsync) (struct file *, loff_t, loff_t, int datasync);
    int (*fasync) (int, struct file *, int);
    int (*lock) (struct file *, int, struct file_lock *);
    ssize_t (*sendpage) (struct file *, struct page *, int, size_t, loff_t *, int);
    unsigned long (*get_unmapped_area)(struct file *, unsigned long, unsigned long, unsigned long, unsigned long);
    int (*check_flags)(int);
    int (*flock) (struct file *, int, struct file_lock *);
    ssize_t (*splice_write)(struct pipe_inode_info *, struct file *, loff_t *, size_t, unsigned int);
    ssize_t (*splice_read)(struct file *, loff_t *, struct pipe_inode_info *, size_t, unsigned int);
    int (*setlease)(struct file *, long, struct file_lock **, void **);
    long (*fallocate)(struct file *file, int mode, loff_t offset,
              loff_t len);
    void (*show_fdinfo)(struct seq_file *m, struct file *f);
#ifndef CONFIG_MMU
    unsigned (*mmap_capabilities)(struct file *);
#endif
    ssize_t (*copy_file_range)(struct file *, loff_t, struct file *,
            loff_t, size_t, unsigned int);
    int (*clone_file_range)(struct file *, loff_t, struct file *, loff_t,
            u64);
    ssize_t (*dedupe_file_range)(struct file *, u64, u64, struct file *,
            u64);
}

要使用该结构体，需要包含头文件"linux/fs.h"。该结构体中的成员变量很多，但在本章中，我们只用到打开(open)、关闭(release)、读(read)、写(write)这四个成员变量，以及一个默认需要的所有者(owner)成员变量。

struct file_operations {
    ...
    struct module *owner;
    int (*open) (struct inode *, struct file *);
    int (*release) (struct inode *, struct file *);
    ssize_t (*read) (struct file *, char __user *, size_t, loff_t *);
    ssize_t (*write) (struct file *, const char __user *, size_t, loff_t *);
    ...
}

file_operations结构体的成员变量向应用程序提供一个对设备操作的接口，但是接口的具体操作需要我们自己来实现。打开上一章所写的驱动源代码"shanwuyan.c"，定义一个"file_operations"类型的结构体，再定义四个函数"shanwuyan_open"、“shanwuyan_release”、“shanwuyan_read”、“shanwuyan_write”，让file_operations结构体变量的成员变量初始化为这四个函数。

/*打开设备*/
static int shanwuyan_open(struct inode *inode, struct file *filp)
{
    return 0;
}

/*释放（关闭）设备*/
static int shanwuyan_release(struct inode *inode, struct file *filp)
{
    return 0;
}

/*读设备*/
static ssize_t shanwuyan_read(struct file *filp, char __user *buf, size_t count, loff_t *ppos)
{
    return 0;
}

/*写设备*/
static ssize_t shanwuyan_write(struct file *filp, const char __user *buf, size_t count, loff_t *ppos)
{
    return 0;
}

static struct file_operations shanwuyan_fops =
{
    .owner = THIS_MODULE,            //默认
    .open = shanwuyan_open,            //打开设备
    .release = shanwuyan_release,    //关闭设备
    .read = shanwuyan_read,            //读设备
    .write = shanwuyan_write,        //写设备
};

这样，用户在使用库函数"open"打开设备时，就会调用函数"shanwuyan_open"；用"close"函数关闭设备时，就会调用函数"shanwuyan_release"；用"read"函数读设备时，就会调用函数"shanwuyan_read"；用"write"函数写设备时，就会调用函数"shanwuyan_write"。为了让这四个函数的调用更直观地为程序员所观察，我们可以在这四个函数中添加打印语句，这样每次对设备进行操作的时候，程序员都能在终端观察到相应的信息，如下方代码。

/*打开设备*/
static int shanwuyan_open(struct inode *inode, struct file *filp)
{
    printk(KERN_EMERG "shanwuyan_open\r\n");
    return 0;
}

/*释放（关闭）设备*/
static int shanwuyan_release(struct inode *inode, struct file *filp)
{
    printk(KERN_EMERG "shanwuyan_close\r\n");
    return 0;
}

/*读设备*/
static ssize_t shanwuyan_read(struct file *filp, char __user *buf, size_t count, loff_t *ppos)
{
    printk(KERN_EMERG "shanwuyan_read\r\n");
    return 0;
}

/*写设备*/
static ssize_t shanwuyan_write(struct file *filp, const char __user *buf, size_t count, loff_t *ppos)
{
    printk(KERN_EMERG "shanwuyan_write\r\n");
    return 0;
}

2.注册与注销字符设备

字符设备的注册是在入口函数"shanwuyan_init"中完成的，字符设备的注销是在出口函数"shanwuyan_exit"中完成的。在上一篇文章中，这两个函数的作用只是打印一行字符串，并没有注册和注销字符设备的功能。在本章，我们将完善这两个函数。
首先介绍一个函数"register_chrdev"，函数原型如下。

static inline int register_chrdev(unsigned int major, const char *name, const struct file_operations *fops);
//major是主设备号，name是设备名，fops是字符设备操作集的地址

该函数的作用是注册字符设备，设备号为程序员给定的一个主设备号major，设备名为用户给定的一个字符串，字符操作集为上文中定义的结构体地址。如果函数该函数返回值为负数，说明设备注册失败，否则说明设备注册成功。
接下来介绍注销字符设备的函数"unregister_chrdev"，该函数的原型如下。

static inline void unregister_chrdev(unsigned int major, const char *name);
//major是主设备号，name是设备名

该函数的作用是注销字符设备。
打开开发板的系统终端，输入命令"cat /proc/devices"可以查看有哪些设备号已经被占用。经过查看，本系统的设备号"200"处于空闲状态，可以用来注册字符设备。
完善入口函数和出口函数，代码如下。

...
#define SHANWUYAN_MAJOR 200    //程序员给定的主设备号
#define SHANWUYAN_NAME "shanwuyan"    //程序员给定的设备名字符串
...
static struct file_operations shanwuyan_fops =
{
    ...
}   //定义的字符设备操作集
static int __init shanwuyan_init(void)    //驱动入口函数
{
    int ret = 0;

    ret = register_chrdev(SHANWUYAN_MAJOR, SHANWUYAN_NAME, &shanwuyan_fops);
    if(ret < 0)
        printk(KERN_EMERG "init failed\r\n");    //注册失败
    else
        printk(KERN_EMERG "shanwuyan_init\r\n");//注册成功
    return 0;
}
static void __exit shanwuyan_exit(void)    //驱动出口函数
{
    unregister_chrdev(SHANWUYAN_MAJOR, SHANWUYAN_NAME);    //注销字符设备
    printk(KERN_EMERG "shanwuyan_exit\r\n");
}
...

这样，一个字符设备驱动的雏形就完成了。

3.编写应用程序

编写一个应用程序，包含对设备的打开、关闭、读和写的操作。源代码如下

//文件名为"shanwuyan_APP.c"
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <unistd.h>
#include <stdlib.h>
#include <string.h>

/*
*argc:应用程序参数个数，包括应用程序本身
*argv[]:具体的参数内容，字符串形式
*./shanwuyan_APP <filename> <r:w>    r表示读，w表示写
*/
int main(int argc, char *argv[])
{
    int ret = 0;
    int fd = 0;
    char *filename;

    if(argc != 3)    //共有三个参数
    {
        printf("Error usage!\r\n");
        return -1;
    }

    filename = argv[1];    //获取文件名称

    fd = open(filename, O_RDWR);
    if(fd < 0)
    {
        printf("cannot open file %s\r\n", filename);
        return -1;
    }

    if(!strcmp(argv[2], "r"))    //读设备
    {

        read(fd, NULL, 0);    //只是使用读函数，但不读出数据
    }
    else if(!strcmp(argv[2], "w"))    //写设备
    {
        write(fd, NULL, 0);    //只是使用写函数，但并不向设备写数据

    }
    else
    {
        printf("ERROR usage!\r\n");
    }

    /*关闭设备*/
    close(fd);

    return 0;
}

4.应用

编译驱动文件，交叉编译应用程序，拷贝到开发板中，并加载驱动。
驱动加载完成后，使用命令"mknod /dev/shanwuyan c 200 0"，在"/dev"目录下创建"shanwuyan"设备节点。其中参数"c"是指创建一个字符设备节点，200表示主设备号，0表示次设备号。然后使用ls命令查看是否创建成功。

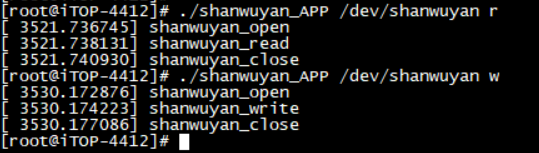

分别输入命令"./shanwuyan_APP /dev/shanwuyan r"和命令"./shanwuyan_APP /dev/shanwuyan w"，可以看到终端打印了如下信息。可以看到，应用程序打开设备、关闭设备、读设备、写设备的操作都有所体现。

在本章中，我们只是单纯得调用了read和write函数，但是并没有真正的读写数据。读写数据操作将在下一章中出现。
本章的全部代码在这里。
