Sleuth--链路追踪和Zipkin的集成和Nacos Config--服务配置

链路追踪介绍

在大型系统的微服务化构建中，一个系统被拆分成了许多模块。这些模块负责不同的功能，组合成系统，最终可以提供丰富的功能。在这种架构中，一次请求往往需要涉及到多个服务。互联网应用构建在不同的软件模块集上，这些软件模块，有可能是由不同的团队开发、可能使用不同的编程语言来实现、有可能布在了几千台服务器，横跨多个不同的数据中心，也就意味着这种架构形式也会存在一些问题：

  1. 如何快速发现问题？
  2. 如何判断故障影响范围？
  3. 如何梳理服务依赖以及依赖的合理性？
  4. 如何分析链路性能问题以及实时容量规划？

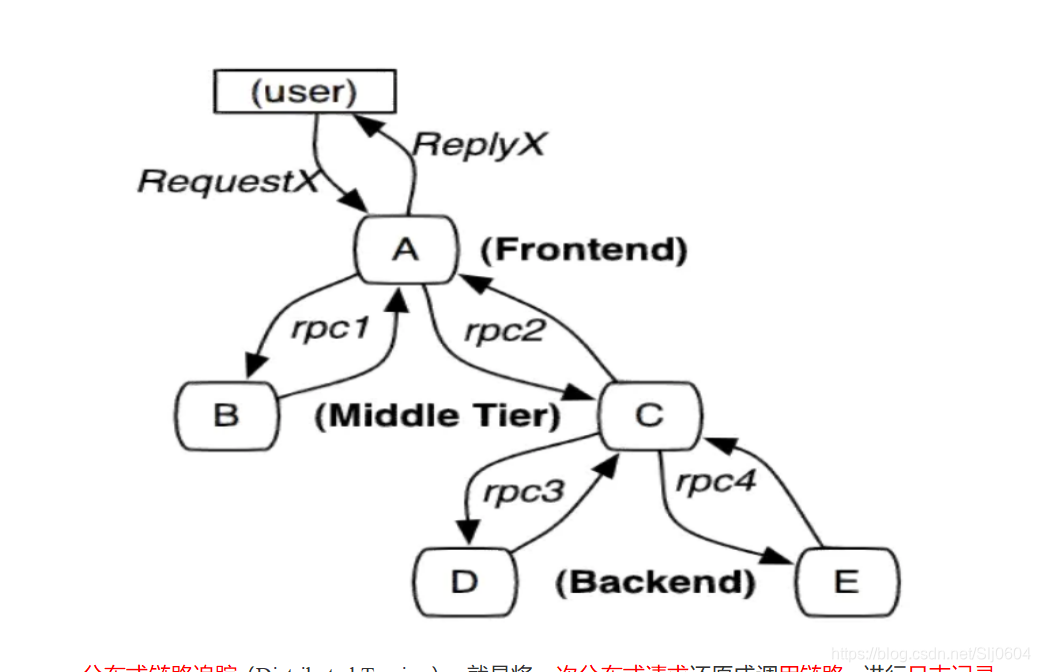

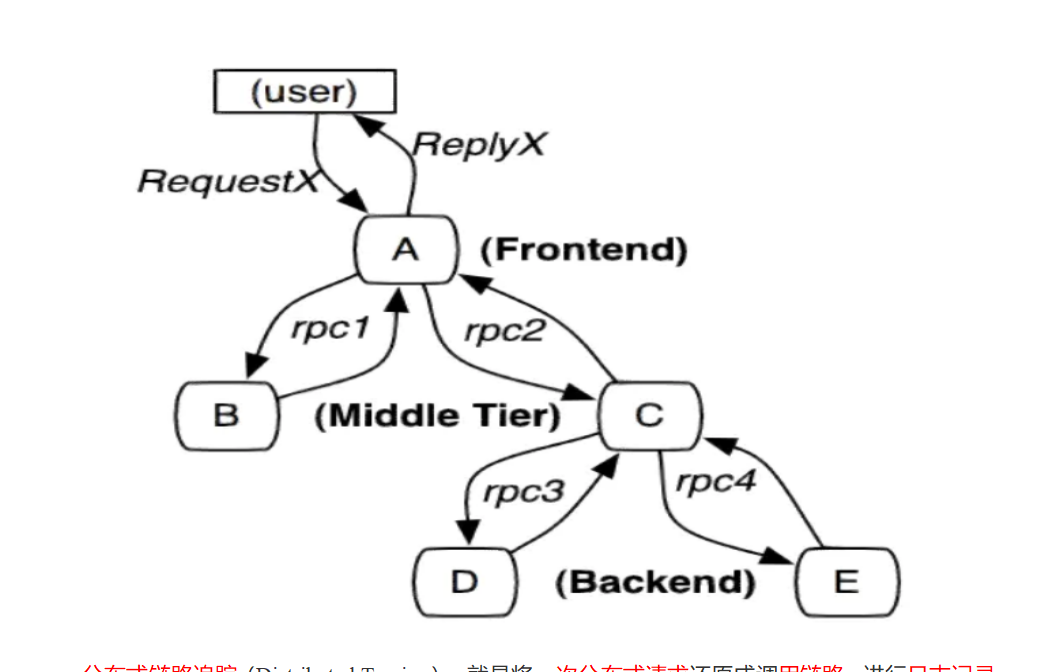

分布式链路追踪（Distributed Tracing），就是将一次分布式请求还原成调用链路，进行日志记录，性能监控并将一次分布式请求的调用情况集中展示。比如各个服务节点上的耗时、请求具体到达哪台机器上IP、每个服务节点的请求状态200  500等等。

常见的链路追踪技术有下面这些：

cat由大众点评开源，基于Java开发的实时应用监控平台，包括实时应用监控，业务监控 。 集成

方案是通过代码埋点的方式来实现监控，比如： 拦截器，过滤器等。 对代码的侵入性很大，集成成本较高。风险较大。

zipkin 由Twitter公司开源，开放源代码分布式的跟踪系统，用于收集服务的定时数据，以解决微

服务架构中的延迟问题，包括：数据的收集、存储、查找和展现《图形化》。该产品结合spring-cloud-sleuth 使用较为简单， 集成很方便， 但是功能较简单。

pinpointPinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点

是支持多种插件，UI功能强大，接入端无代码侵入。

skywalking

SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多

种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。

Sleuth （日志记录每一条链路上的所有节点，以及这些节点所在的机器，和耗时。）log4j

SpringCloud提供的分布式系统中链路追踪解决方案。

注意：SpringCloud alibaba技术栈中并没有提供自己的链路追踪技术的，我们可以采用Sleuth +

Zipkin来做链路追踪解决方案

Springcloud 并不是自己技术---而是把所有框架整合在一起 来解决微服务上的问题。

6.2 Sleuth入门

6.2.1 Sleuth介绍

SpringCloud Sleuth主要功能就是在分布式系统中提供追踪解决方案。它大量借用了Google Dapper的设计， 先来了解一下Sleuth中的术语和相关概念。

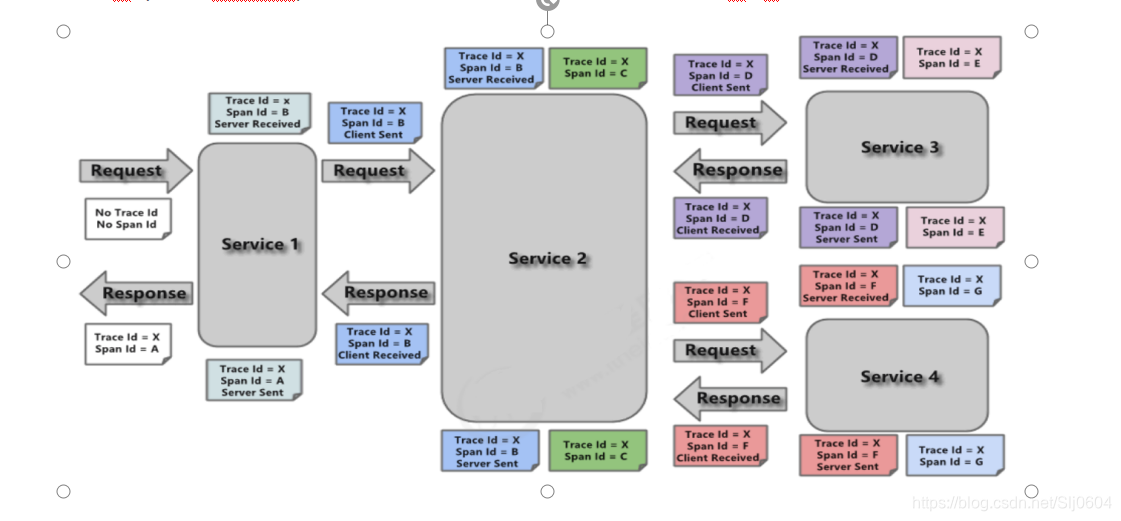

Trace(一条完整链路--包含很多span(微服务接口))

由一组Trace Id（贯穿整个链路）相同的Span串联形成一个树状结构。为了实现请求跟踪，当请求到达分布式系统的入口端点时，只需要服务跟踪框架为该请求创建一个唯一的标识（即TraceId），同时在分布式系统内部流转的时候，框架始终保持传递该唯一值，直到整个请求的返回。那么我们就可以使用该唯一标识将所有的请求串联起来，形成一条完整的请求链路。

Span

代表了一组基本的工作单元。为了统计各处理单元的延迟，当请求到达各个服务组件的时候，也通过一个唯一标识（SpanId）来标记它的开始、具体过程和结束。通过SpanId的开始和结束时间戳，就能统计该span的调用时间，除此之外，我们还可以获取如事件的名称。请求信息等元数据。

Annotation

用它记录一段时间内的事件，内部使用的重要注释：

  1. cs（Client Send）客户端发出请求，开始一个请求的生命
  2. sr（Server Received）服务端接受到请求开始进行处理， sr－cs =网络延迟（服务调用的时间）
  3. ss（Server Send）服务端处理完毕准备发送到客户端，ss - sr =服务器上的请求处理时间
  4. cr（Client Reveived）客户端接受到服务端的响应，请求结束。 cr - sr =请求的总时间



Sleuth入门

接下来通过之前的项目案例整合Sleuth，完成入门案例的编写。

父工程引入Sleuth依赖,每一个都要加上依赖（product，order，gateway）

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

查看日志文件并不是一个很好的方法，当微服务越来越多日志文件也会越来越多，通过Zipkin可以将日志聚合，并进行可视化展示和全文检索。

ZipKin介绍

Zipkin是 Twitter的一个开源项目，它基于Google Dapper实现，它致力于收集服务的定时数据，以解决微服务架构中的延迟问题，包括数据的收集、存储展现、查找和我们可以使用它来收集各个服务器上请求链路的跟踪数据，并通过它提供的REST API接口来辅助我们查询跟踪数据以实现对分布式系统的监控程序，从而及时地发现系统中出现的延迟升高问题并找出系统性能瓶颈的根源

除了面向开发的 API接口之外，它也提供了方便的UI组件来帮助我们直观的搜索跟踪信息和分析请求链路明细，比如：可以查询某段时间内各用户请求的处理时间等。

Zipkin提供了可插拔数据存储方式：In-Memory、MySql、Cassandra以及 Elasticsearch。

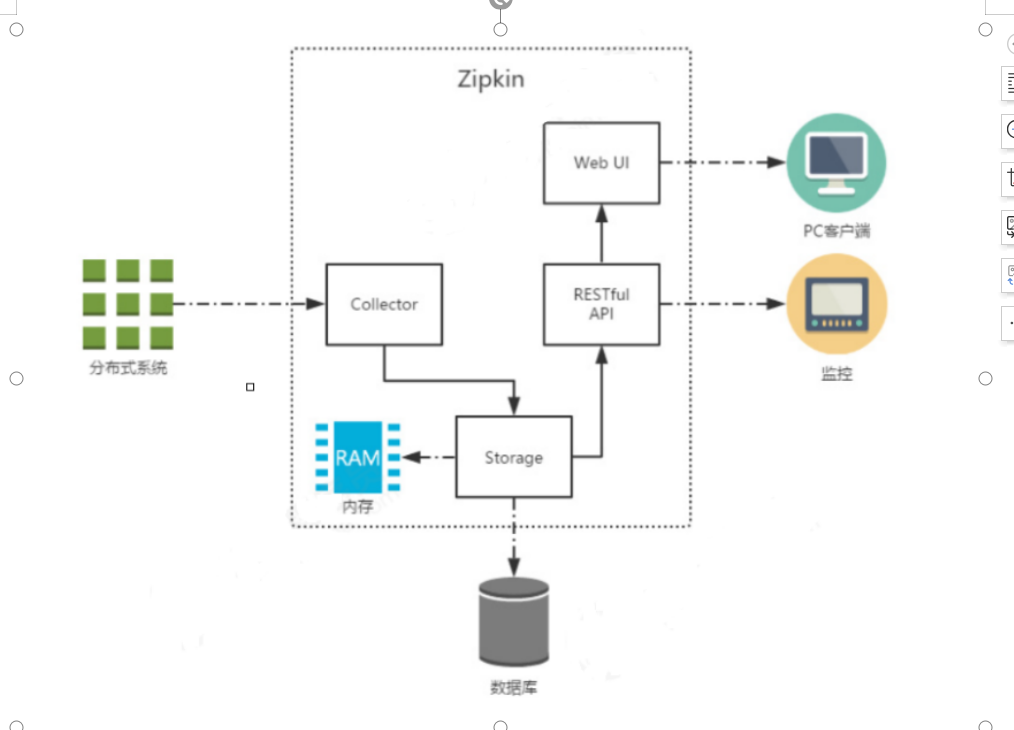

上图展示了 Zipkin的基础架构，它主要由 4个核心组件构成：

  1. Collector：收集器组件，它主要用于处理从外部系统发送过来的跟踪信息，将这些信息转换为Zipkin 内部处理的 Span 格式，以支持后续的存储、分析、展示等功能。
  2. Storage：存储组件，它主要对处理收集器接收到的跟踪信息，默认会将这些信息存储在内存中，我们也可以修改此存储策略，通过使用其他存储组件将跟踪信息存储到数据库中。
  3. RESTful API：API 组件，它主要用来提供外部访问接口。比如给客户端展示跟踪信息，或是外接系统访问以实现监控等。
  4. Web UI：UI 组件，基于 API 组件实现的上层应用。通过 UI 组件用户可以方便而有直观地查询和分析跟踪信息。

Zipkin 分为两端，一个是 Zipkin 服务端，一个是 Zipkin 客户端，客户端也就是微服务的应用。客户端会配置服务端的 URL 地址，一旦发生服务间的调用的时候，会被配置在微服务里面的 Sleuth 的监听器监听，并生成相应的 Trace 和 Span 信息发送给服务端。

6.3.2 ZipKin服务端安装

第1步:下载ZipKin的jar包

https://dl.bintray.com/openzipkin/maven/io/zipkin/java/zipkin-server/

访问上面的网址，即可得到一个jar包，这就是ZipKin服务端的jar包

第2步:通过命令行，输入下面的命令启动ZipKin Server

java-jarzipkin-server-2.12.9-exec.jar

第3步：通过浏览器访问http://localhost:9411访问

ZipKin客户端和Sleuth的集成非常简单，只需要在微服务中添加其依赖和配置即可。

第1步：在每个微服务上添加依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

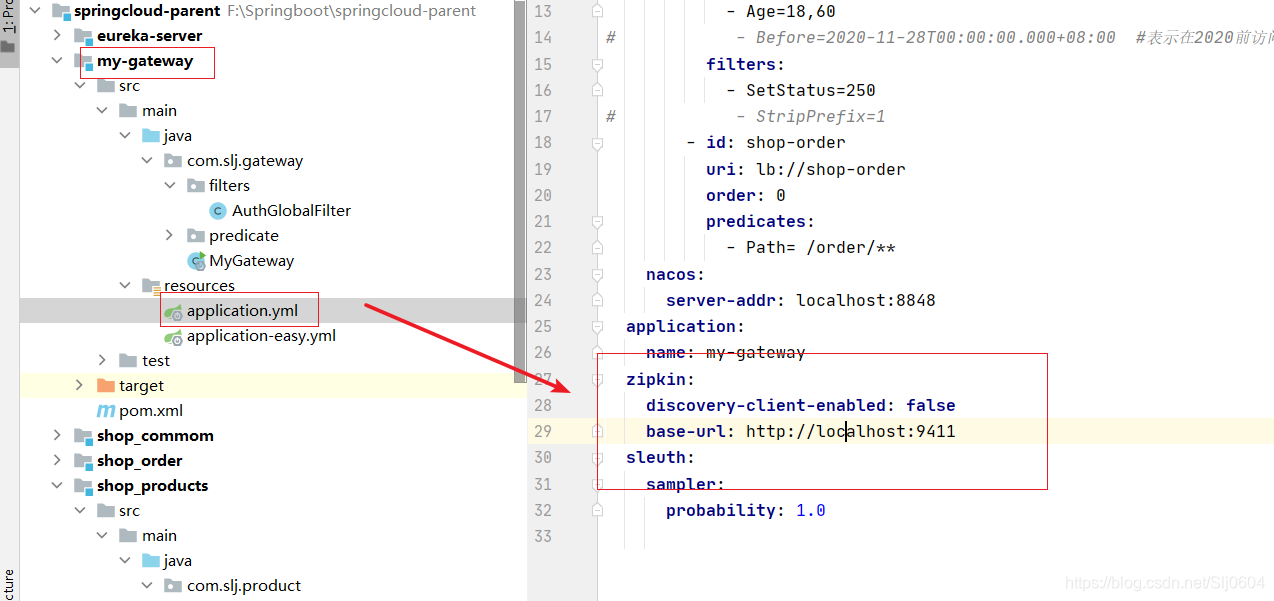

每一个添加配置

 代码如下

server:
  port: 8000

spring:
  cloud:
    gateway:
      routes:
        - id: shop-products
          uri: lb://shop-product
          order: 0
          predicates:
            - Path= /product/**
            - Age=18,60
#            - Before=2020-11-28T00:00:00.000+08:00  #表示在2020前访问
          filters:
            - SetStatus=250
#            - StripPrefix=1
        - id: shop-order
          uri: lb://shop-order
          order: 0
          predicates:
            - Path= /order/**
    nacos:
      server-addr: localhost:8848
  application:
    name: my-gateway
  zipkin:
    discovery-client-enabled: false
    base-url: http://localhost:9411
  sleuth:
    sampler:
      probability: 1.0

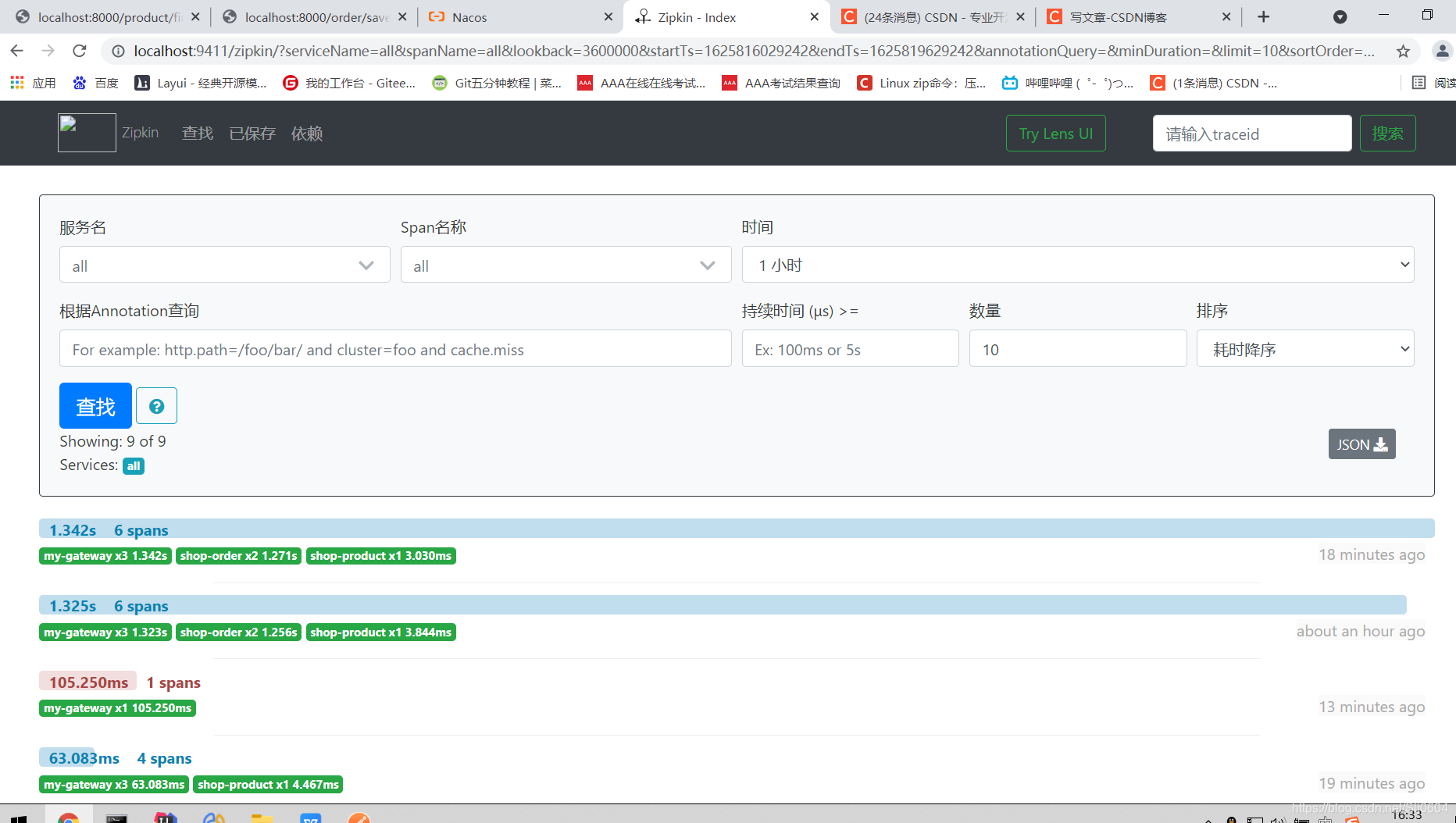

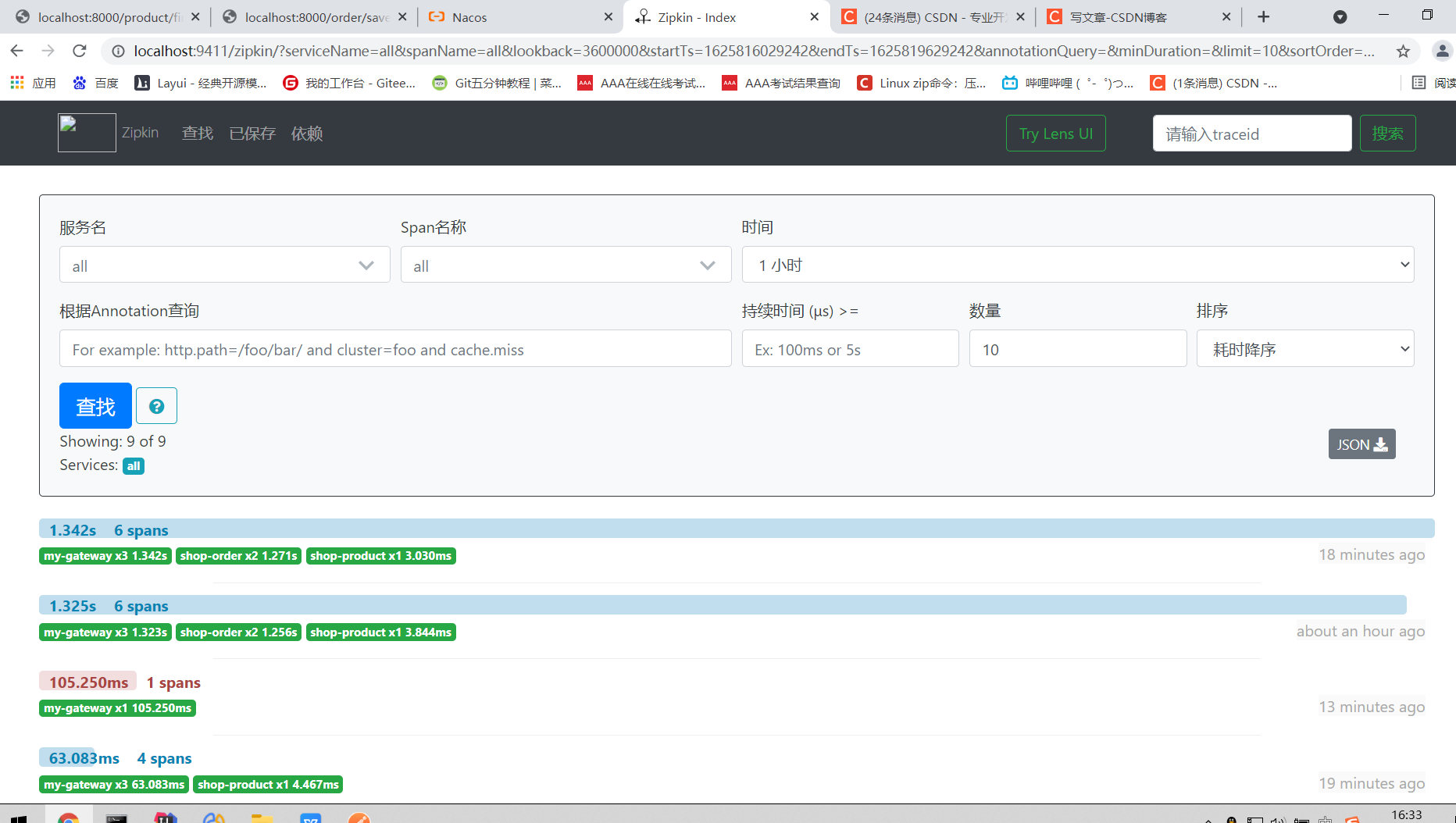

访问zipkin的UI界面，观察效果



ZipKin数据持久化

Zipkin Server默认会将追踪数据信息保存到内存，但这种方式不适合生产环境。Zipkin支持将追踪数据持久化到mysql数据库或elasticsearch中。

 使用mysql实现数据持久化

第1步:创建mysql数据环境

CREATE TABLE IF NOT EXISTS zipkin_spans (

 `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',

`trace_id` BIGINT NOT NULL,

`id` BIGINT NOT NULL,

`name` VARCHAR(255) NOT NULL,

`parent_id` BIGINT,

`debug` BIT(1),

`start_ts` BIGINT COMMENT 'Span.timestamp(): epoch micros used for endTs query and to implement TTL',

`duration` BIGINT COMMENT 'Span.duration(): micros used for minDuration and maxDuration query' )

 ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_spans ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `id`) COMMENT 'ignore insert on duplicate';

ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`, `id`) COMMENT 'for joining with zipkin_annotations';

ALTER TABLE zipkin_spans ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTracesByIds';

 ALTER TABLE zipkin_spans ADD INDEX(`name`) COMMENT 'for getTraces and getSpanNames';

 ALTER TABLE zipkin_spans ADD INDEX(`start_ts`) COMMENT 'for getTraces ordering and range';

CREATE TABLE IF NOT EXISTS zipkin_annotations (

 `trace_id_high` BIGINT NOT NULL DEFAULT 0 COMMENT 'If non zero, this means the trace uses 128 bit traceIds instead of 64 bit',

`trace_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.trace_id',

`span_id` BIGINT NOT NULL COMMENT 'coincides with zipkin_spans.id',

 `a_key` VARCHAR(255) NOT NULL COMMENT 'BinaryAnnotation.key or Annotation.value if type == -1',

`a_value` BLOB COMMENT 'BinaryAnnotation.value(), which must be smaller than 64KB',

`a_type` INT NOT NULL COMMENT 'BinaryAnnotation.type() or -1 if Annotation',

`a_timestamp` BIGINT COMMENT 'Used to implement TTL; Annotation.timestamp or zipkin_spans.timestamp',

 `endpoint_ipv4` INT COMMENT 'Null when Binary/Annotation.endpoint is null',

`endpoint_ipv6` BINARY(16) COMMENT 'Null when Binary/Annotation.endpoint is null, or no IPv6 address',

`endpoint_port` SMALLINT COMMENT 'Null when Binary/Annotation.endpoint is null',

`endpoint_service_name` VARCHAR(255) COMMENT 'Null when Binary/Annotation.endpoint is null' )

 ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_annotations ADD UNIQUE KEY(`trace_id_high`, `trace_id`, `span_id`, `a_key`, `a_timestamp`) COMMENT 'Ignore insert on duplicate';

ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`, `span_id`) COMMENT 'for joining with zipkin_spans';

ALTER TABLE zipkin_annotations ADD INDEX(`trace_id_high`, `trace_id`) COMMENT 'for getTraces/ByIds';

ALTER TABLE zipkin_annotations ADD INDEX(`endpoint_service_name`) COMMENT 'for getTraces and getServiceNames';

ALTER TABLE zipkin_annotations ADD INDEX(`a_type`) COMMENT 'for getTraces';

 ALTER TABLE zipkin_annotations ADD INDEX(`a_key`) COMMENT 'for getTraces';

ALTER TABLE zipkin_annotations ADD INDEX(`trace_id`, `span_id`, `a_key`) COMMENT 'for dependencies job';

CREATE TABLE IF NOT EXISTS zipkin_dependencies (

`day` DATE NOT NULL,

`parent` VARCHAR(255) NOT NULL,

`child` VARCHAR(255) NOT NULL,

 `call_count` BIGINT )

ENGINE=InnoDB ROW_FORMAT=COMPRESSED CHARACTER SET=utf8 COLLATE utf8_general_ci;

ALTER TABLE zipkin_dependencies ADD UNIQUE KEY(`day`, `parent`, `child`);

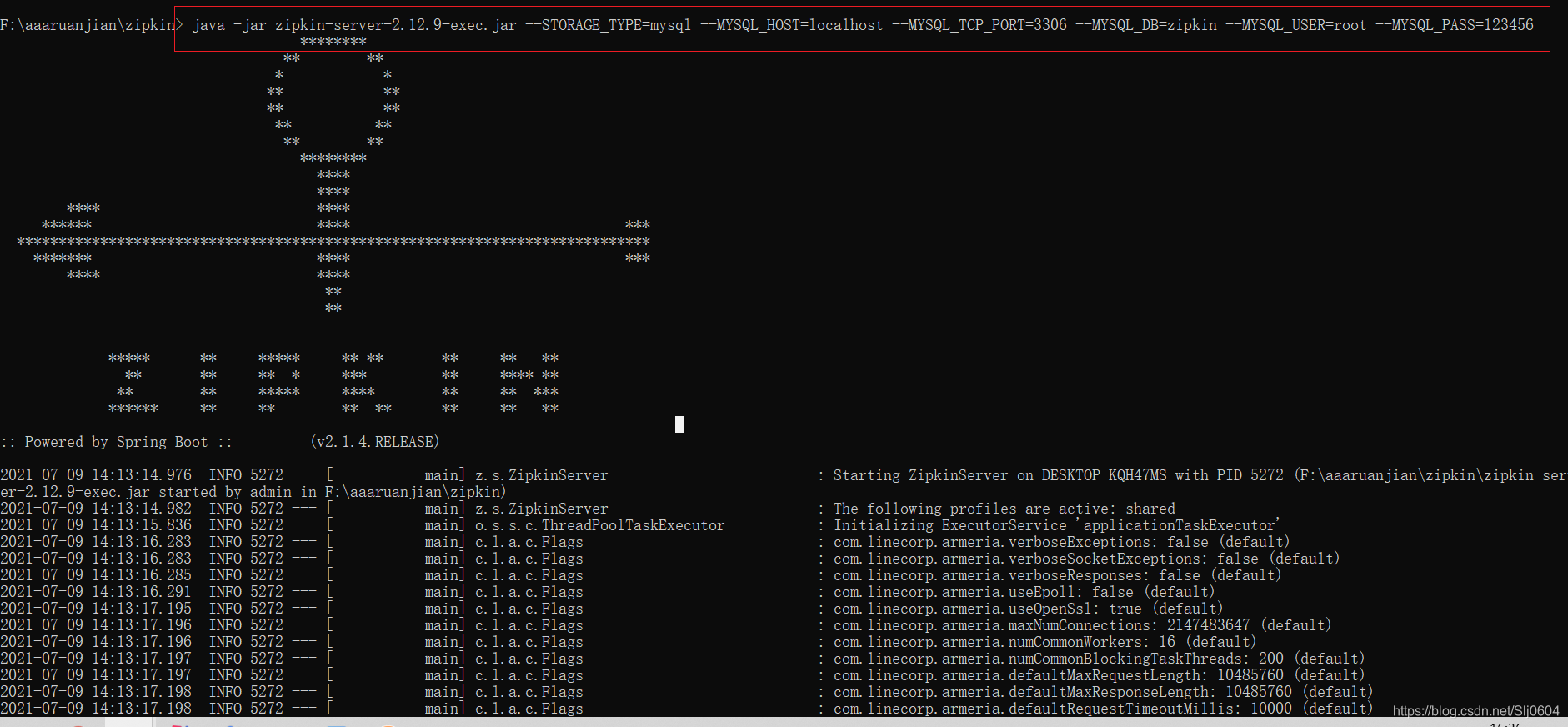

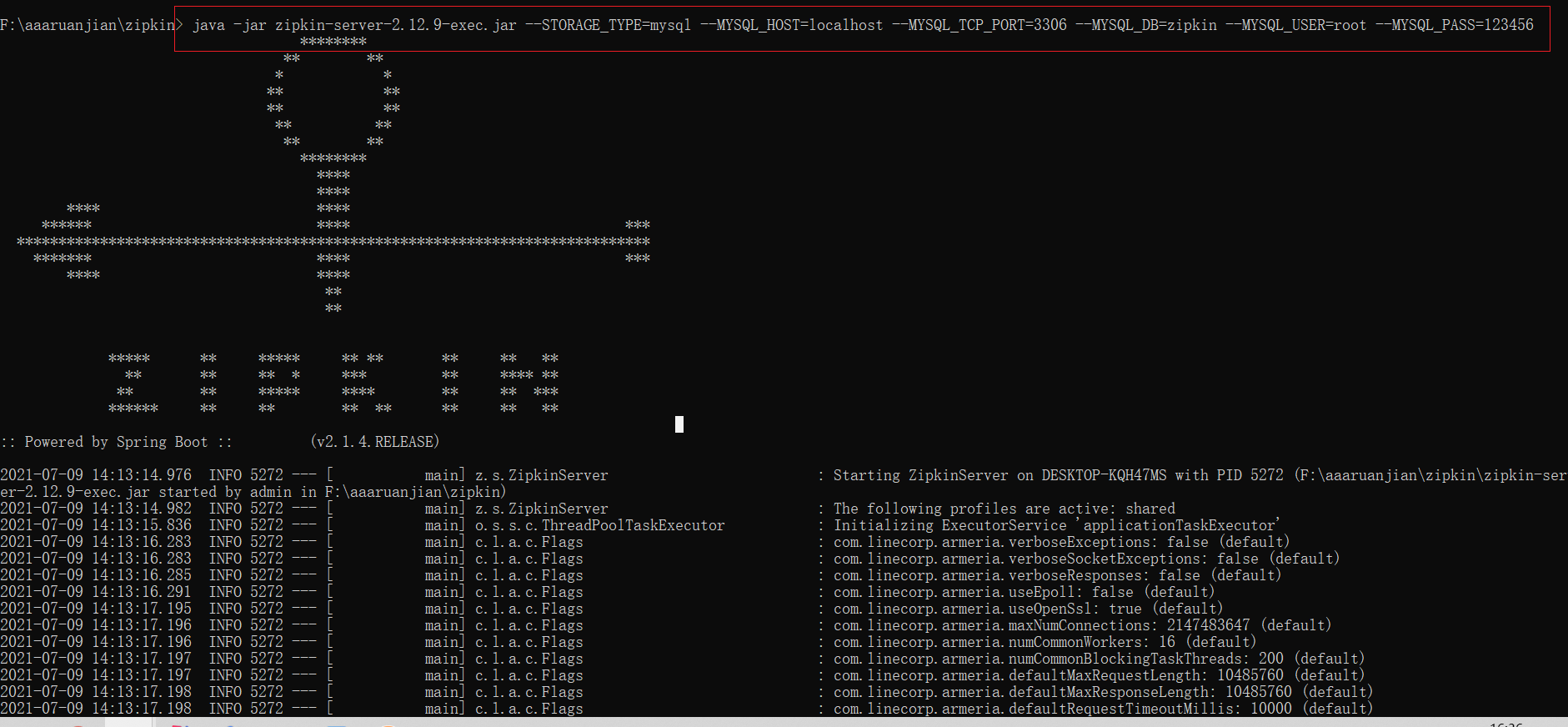

 java -jar zipkin-server-2.12.9-exec.jar --STORAGE_TYPE=mysql --MYSQL_HOST=localhost --MYSQL_TCP_PORT=3306 --MYSQL_DB=zipkin --MYSQL_USER=root --MYSQL_PASS=123456

二、Nacos Config--服务配置

服务配置中心介绍

首先我们来看一下,微服务架构下关于配置文件的一些问题：

1.配置文件相对分散。在一个微服务架构下，配置文件会随着微服务的增多变的越来越多，而且分散在各个微服务中，不好统一配置和管理。

2.配置文件无法区分环境--开发环境  测试环境  线上环境。微服务项目可能会有多个环境，例如：测试环境、预发布环境、生产环

境。每一个环境所使用的配置理论上都是不同的，一旦需要修改，就需要我们去各个微服务下手动

维护，这比较困难。

3.配置文件无法实时更新。我们修改了配置文件之后，必须重新启动微服务才能使配置生效，这对一个正在运行的项目来说是非常不友好的。

基于上面这些问题，我们就需要配置中心的加入来解决这些问题。

配置中心的思路是：

  1. 首先把项目中各种配置全部都放到一个集中的地方进行统一管理，并提供一套标准的接口。
  2. 当各个服务需要获取配置的时候，就来配置中心的接口拉取自己的配置。
  3. 当配置中心中的各种参数有更新的时候，也能通知到各个服务实时的过来同步最新的信息，使之动态更新。

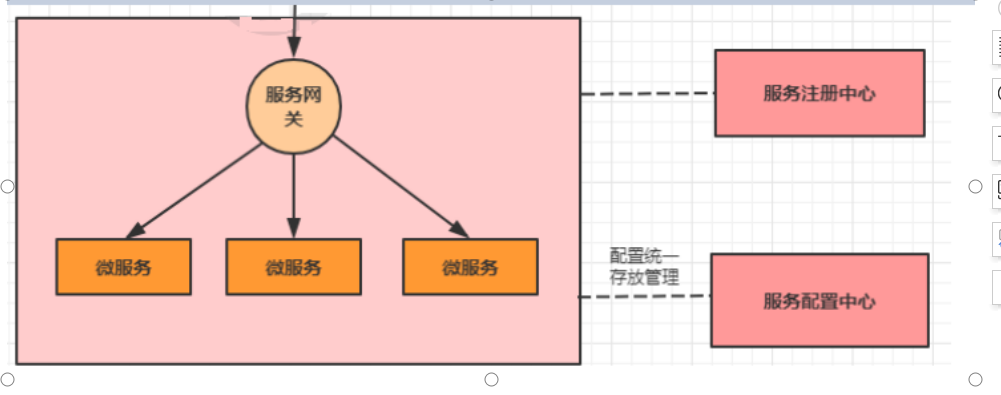

当加入了服务配置中心之后，我们的系统架构图会变成下面这样：

在业界常见的服务配置中心，有下面这些：

  1. Apollo------>很多使用apollo

Apollo是由携程开源的分布式配置中心。特点有很多，比如：配置更新之后可以实时生效，支持灰度发布功能，并且能对所有的配置进行版本管理、操作审计等功能，提供开放平台API。并且资料 也写的很详细。

  1. Disconf

Disconf是由百度开源的分布式配置中心。它是基于Zookeeper来实现配置变更后实时通知和生效的。

  1. SpringCloud Config

这是Spring Cloud中带的配置中心组件。它和Spring是无缝集成，使用起来非常方便，并且它的配置存储支持Git<git没学>。不过它没有可视化的操作界面，配置的生效也不是实时的，需要重启或去刷新。

  1. Nacos

这是SpingCloud alibaba技术栈中的一个组件，前面我们已经使用它做过服务注册中心。其实它也集成了服务配置的功能，我们可以直接使用它作为服务配置中心。

Nacos Config入门

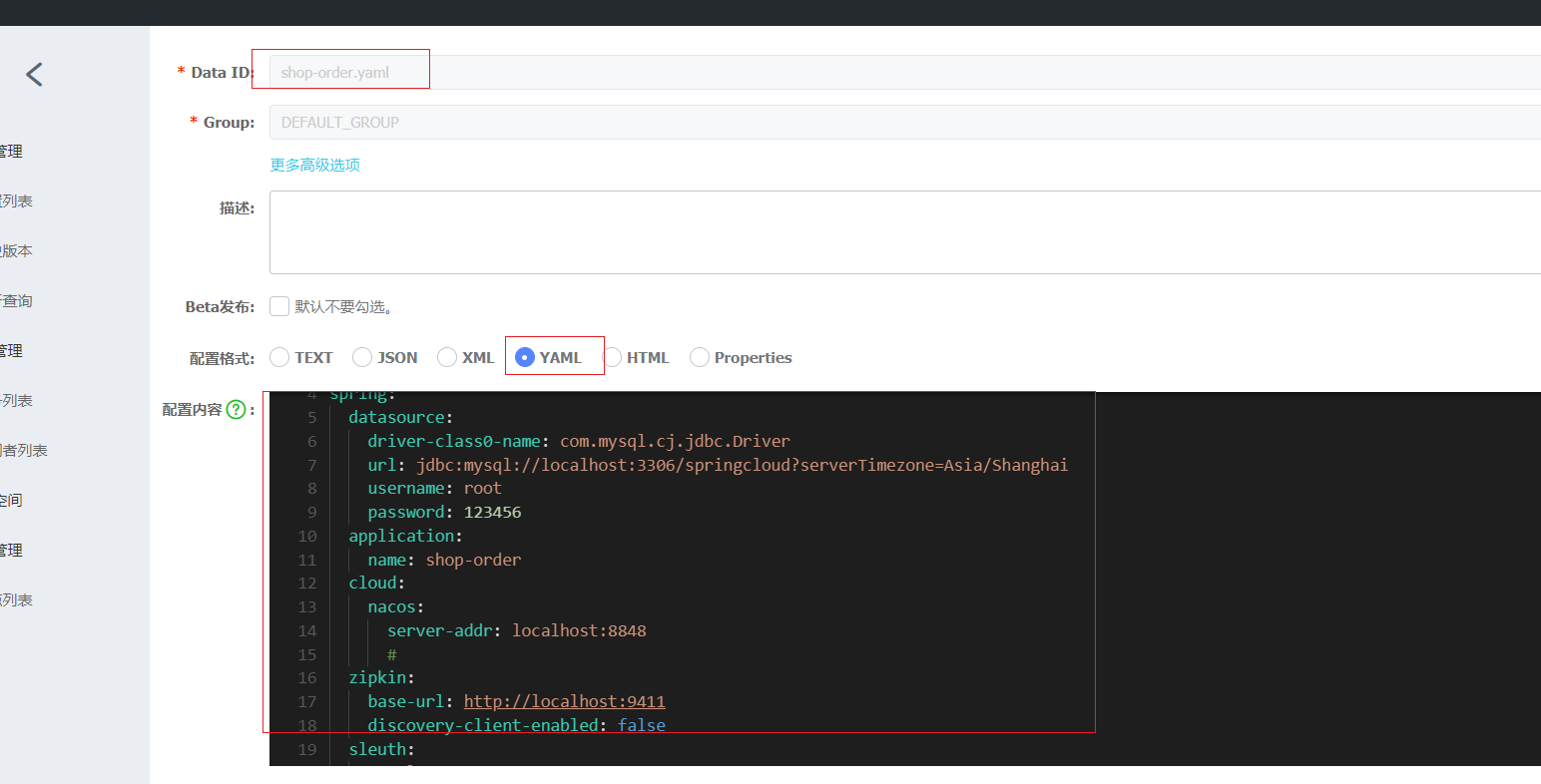

使用nacos作为配置中心，其实就是将nacos当做一个服务端，将各个微服务看成是客户端，我们将各个微服务的配置文件统一存放在nacos上，然后各个微服务从nacos上拉取配置即可。 接下来我们以商品微服务为例，学习nacos config的使用。

1搭建nacos环境【使用现有的nacos环境即可】

2.在微服务中引入nacos的依赖

<dependency>

<groupId>com.alibaba.cloud</groupId>

<artifactId>spring-cloud-starter-alibaba-nacos-config</artifactId>

</dependency>

3.在微服务中添加nacos confifig的配置

注意:不能使用原来的application.yml作为配置文件，而是新建一个bootstrap.yml作为配置文件

配置文件优先级(由高到低):

bootstrap.properties -> bootstrap.yml -> application.properties -> application.yml

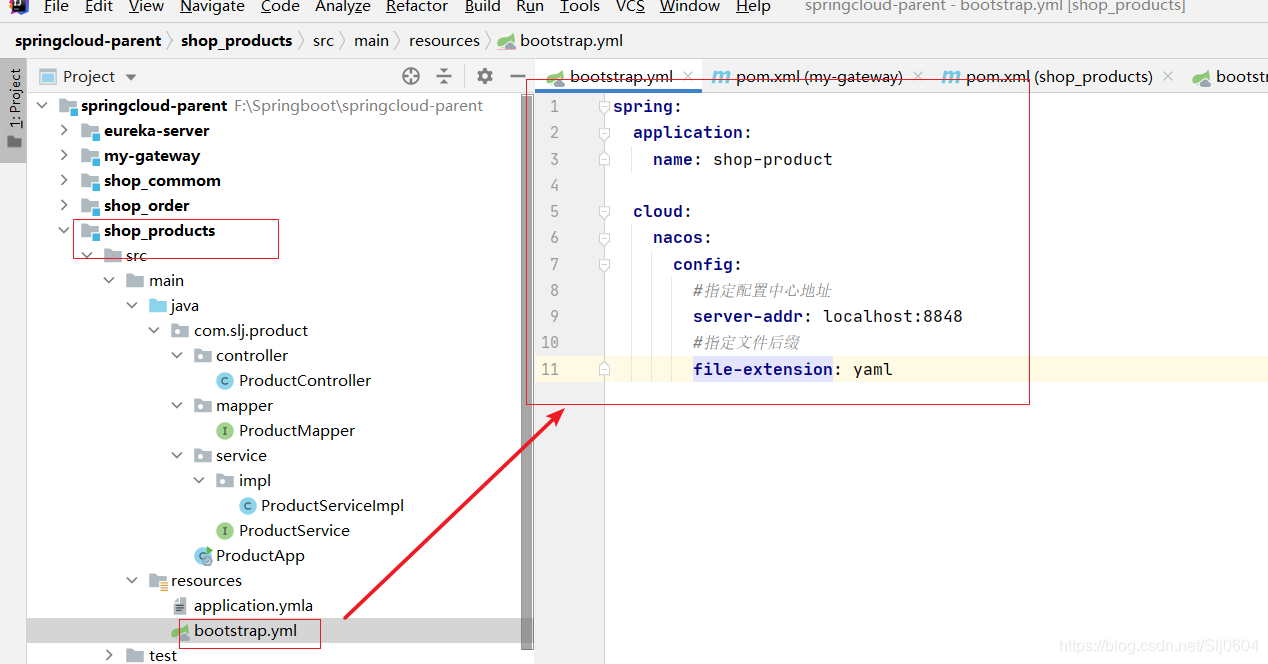

 新建一个bootstrap.yml作为配置文件

spring:
  application:
    name: shop-product

  cloud:
    nacos:
      config:
        #指定配置中心地址
        server-addr: localhost:8848
        #指定文件后缀
        file-extension: yaml
