ssm框架集成Activiti-Modeler

一：引入

在activiti中，我们是在Eclipse中设计完成了流程，然后导入流程模型，也可以通过在线流程设计器进行设计，然后部署得到流程模型。然后把流程模型部署得到流程定义。实际上客户是可能不会使用Eclipse的，所以我们必须在项目中集成在线流程设计器。

二： 拷贝资源

2.1. 添加activiti-explorer下Modeler资源

1）后台资源：jar包

Java库

activiti-crystalball-5.16.4.jar

activiti-diagram-rest-5.16.4.jar

activiti-explorer-5.16.4.jar

activiti-modeler-5.16.4.jar

拷贝Activiti所有的jar来进行替换

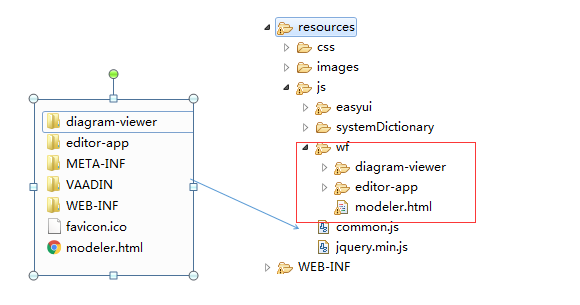

2）前台资源：js等

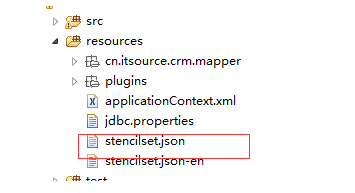

3）添加配置文件

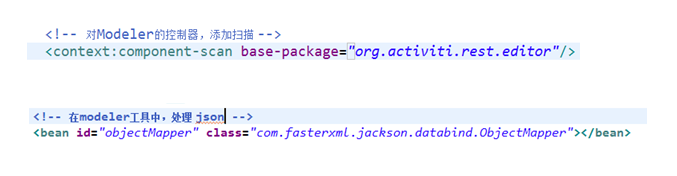

 4）配置Modler控制器支持

三：在模型管理模块的开发

1、在菜单中添加一个菜单叫”模型管理”

2、点击该菜单，会通过一个Controller跳转一个模型管理的主界面

3、在模型管理界面完成模型的管理操作（创建，部署，ms列表，删除）

四：在线流程设计器实现

4.1场景

当“创建”和“修改”模型时，会打开流程设计器，设计完成后序保存模块。

4.2实现

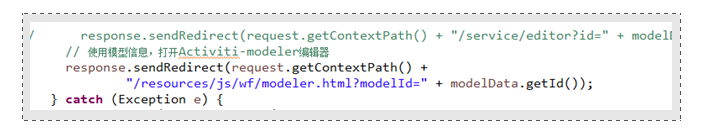

  添加：

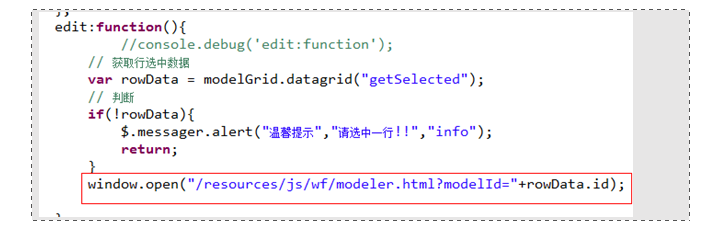

修改：

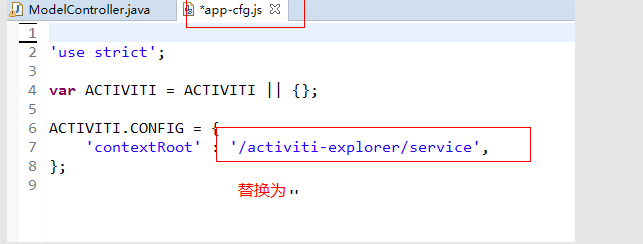

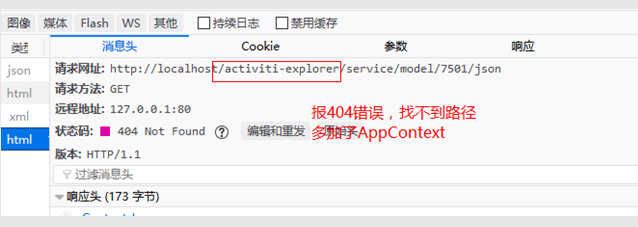

有可能遇到的问题：

需要开启：

       <!-- 支持MVC的注解 -->
       <mvc:annotation-driven/>
