RK3308 按键Key与LED灯

硬件原理图

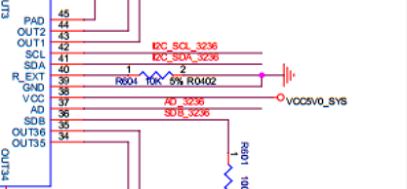

LED指示灯

麦克风阵列子板上使用12颗RGB灯作为效果指示灯。用户可以通过I2C总线配置LED灯驱动IC来是实现不同场景下的灯效。

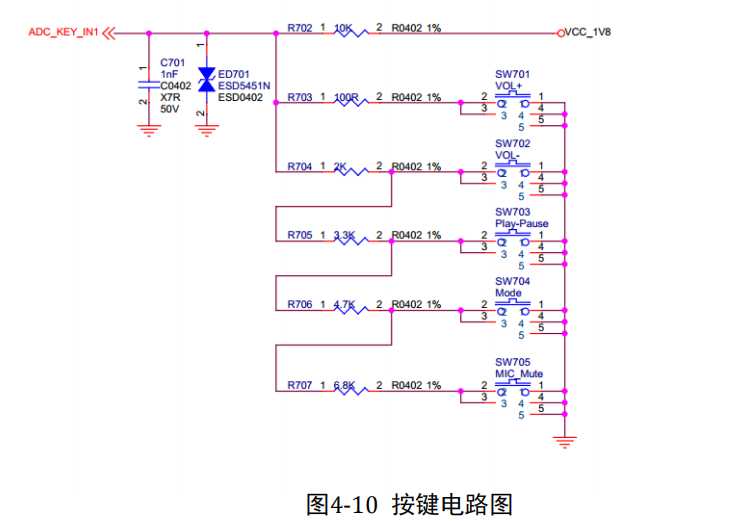

按键Key

麦克风阵列子板上集成五个控制按键，分别为：控制音量增减的VOL-和VOL+、禁止MIC录音的
MIC_MUTE、切换设备模式的MODE、控制设备播放或者暂停的Play/Pause

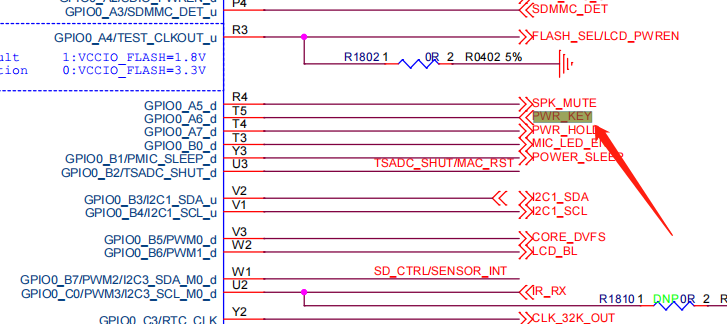

POWER Control

• GPIO 要选 GPIO0 的 pin，一般主控休眠时，GPIO0控制器是带电工作的，其他的断电了，不能唤醒（设置中断，linux 系统下，要在 dts 中设置）
• 休眠（suspend）是指，系统冻结进程，然后依次挂起设备的电源停止工作，进入低功耗模式；休眠命令：echo mem > /sys/power/state
• 唤醒（resume）是指，从休眠模式恢复到正常工作模式。EVB 上 power 键具有唤醒功能，按下 power 键，系统就将唤醒

软件上的配置

按键Key的配置

相关文件：

• Rockchip_Developer_Guide_DeviceIo_Key_CN.pdf
• Rockchip_RK3308_Developer_Guide_Linux_Input_CN.pdf
• Y:\hxy\RK3308\sdk-1.5\buildroot\board\rockchip\rk3308\fs-overlay\etc\input-event-daemon.conf
• Y:\hxy\RK3308\sdk-1.5\buildroot\output\rockchip_rk3308_release\target\etc\input-event-daemon.conf（与上面的相同）
• Y:\hxy\RK3308\sdk-1.5\buildroot\output\rockchip_rk3308_release\build\input-event-daemon-v0.1.3\input-event-daemon.h
• Y:\hxy\RK3308\sdk-1.5\kernel\drivers\input\keyboard\adc-keys.c

相关指令：

• cd work/hxy/RK3308/sdk-1.5
• cd buildroot/output/rockchip_rk3308_release
• make input-event-daemon-dirclean && make input-event-daemon-rebuild
• grep -rwn "Keys" --include "*.conf"(-i: 不区分大小写 -n: 显示行号 -r: 逐层遍历目录查找 -w: 按单词搜索 --include: 指定匹配的文件类型)

客户需求：

• 按下按键Mode，执行客户的APP，并亮蓝灯
• 按下按键MIC_Mute，关闭客户的APP，并亮红灯
• 按下按键VOL+，进行录音增益

实现方式：用 input-event-daemon+shell 脚本实现

buildroot编译配置

1.源码路径：Y:\hxy\RK3308\sdk-1.5\buildroot\output\rockchip_rk3308_release\build\input-event-daemon-v0.1.3

2.代码目录说明：

• input-event-daemon.c 监听内核event事件，然后根据配置文件来响应对应事件
• target\etc\input-event-daemon.conf 按键事件设置

3.buildroot添加对应编译配置：

• #cd buildroot/output/rockchip_rk3308_release
• #make menuconfig
• 选择 Target packages -> Hardware handling -> input-event-daemon
• #make input-event-daemon-dirclean && make input-event-daemon-rebuild
• #./build.sh

对conf文件进行配置及编写shell脚本

input-event-daemon.conf文件配置如下（Keys的名字不是随便写的，是看input-event-table.h中的配置的）：
Linux中&&和&，|和||

[Global]
listen = /dev/input/event0
listen = /dev/input/event1
#listen = /dev/input/event2
#listen = /dev/input/event3

[Keys]
MODE          = ./data/LedTest 2&&echo 1 > /sys/class/leds/led33/brightness&&echo 0 > /sys/class/leds/led14/brightness&&source /data/openAPP.sh
PLAY		  = echo "-----Press PLAY-----"
MUTE          = ./data/LedTest 2&&echo 0 > /sys/class/leds/led33/brightness&&echo 1 > /sys/class/leds/led14/brightness&&source /data/closeAPP.sh
VOLUMEDOWN	  = export ALSA_LIB_ADD_GAIN=2
VOLUMEUP      = ./data/LedTest 2&&export ALSA_LIB_ADD_GAIN=4&&echo 1 > /sys/class/leds/led4/brightness
#PLAY		  = source /data/closeAPP.sh
#MUTE          = echo "-----Press MUTE-----"
#POWER        = echo mem > /sys/power/state
#MUTE         = amixer -q set Master mute
#FN+VOLUMEUP  = factory_reset_cfg
#CTRL+ALT+ESC = beep
#FN = softapServer Rockchip-Echo-123 &

[Switches]
RADIO:0 = ifconfig wlan0 down

[Idle]
1h 30m = vbetool dpms off
reset  = vbetool dpms on

小板上有12个LED灯，从有三角形标号的LED开始，按照 绿、红、蓝 的顺序（对应 led1、led2、led3 ）排序

openAPP.sh的配置如下：（注意最后不能以Enter键结尾，不然会报错）

#!/bin/sh
echo "open APP"
./data/rk_hw_vad

closeAPP.sh的配置如下：

#!/bin/sh
echo "close APP"
kill -9 $(pidof rk_hw_vad)

LED灯配置

echo 1 > /sys/class/leds/led33/brightness 点亮蓝灯（改变数字大小能够调节亮度0~255）
echo 0 > /sys/class/leds/led14/brightness 熄灭红灯
echo 1 > /sys/class/leds/led4/brightness 点亮绿灯

自己程序demo编写

LED_Demo编写
