组态王如何获取modbus TCP数据？

组态王如何获取modbus TCP数据？

1、打开KingView

在这里插入图片描述

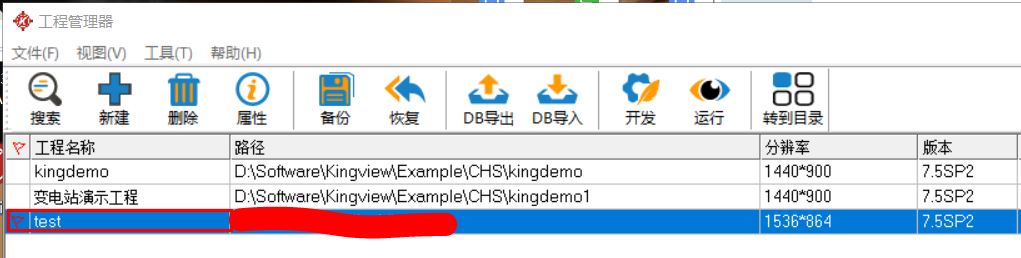

2、打开一个工程

在这里插入图片描述

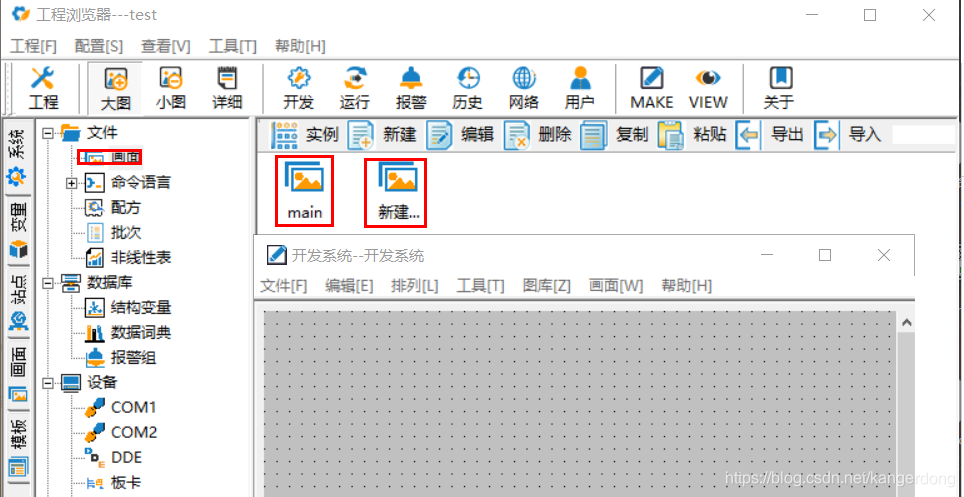

3、新建一个画面

在这里插入图片描述

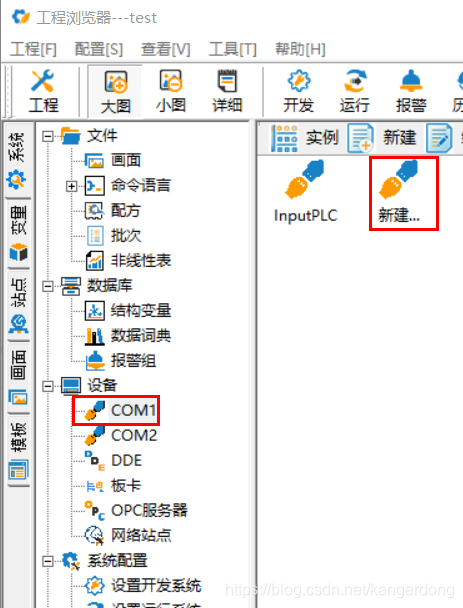

4、新建设备

在这里插入图片描述

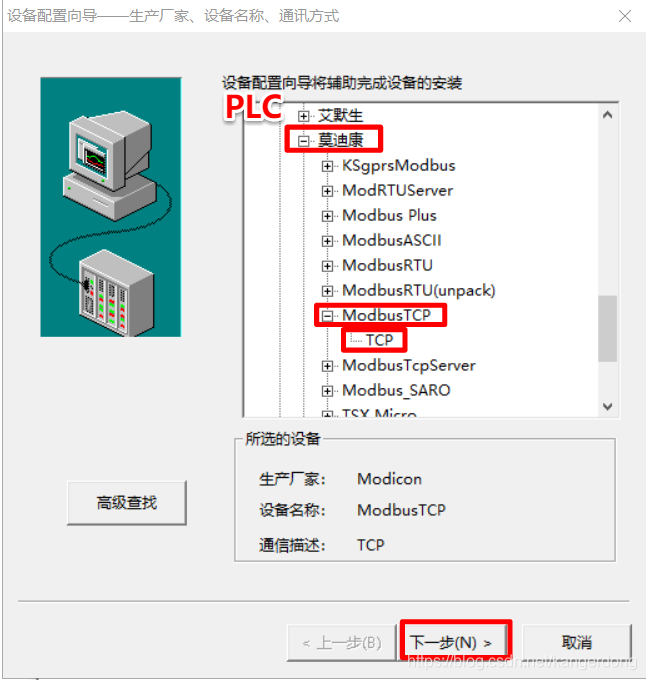

5、选择PLC->莫迪康->ModbusTCP->TCP

在这里插入图片描述

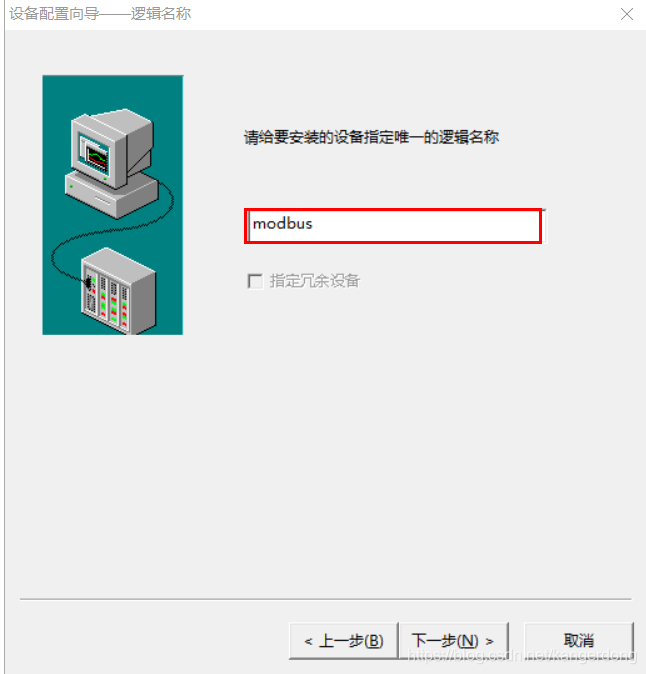

6、给设备起一个名字

在这里插入图片描述

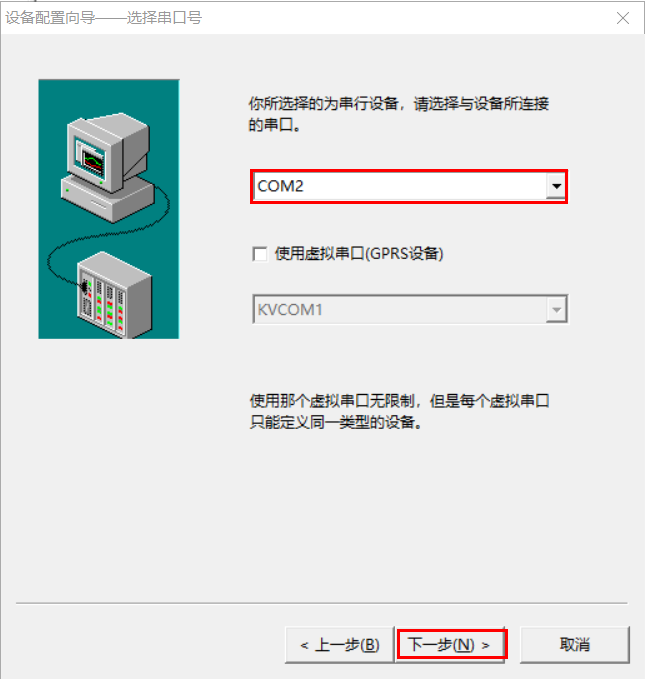

7、选择一个串口

在这里插入图片描述

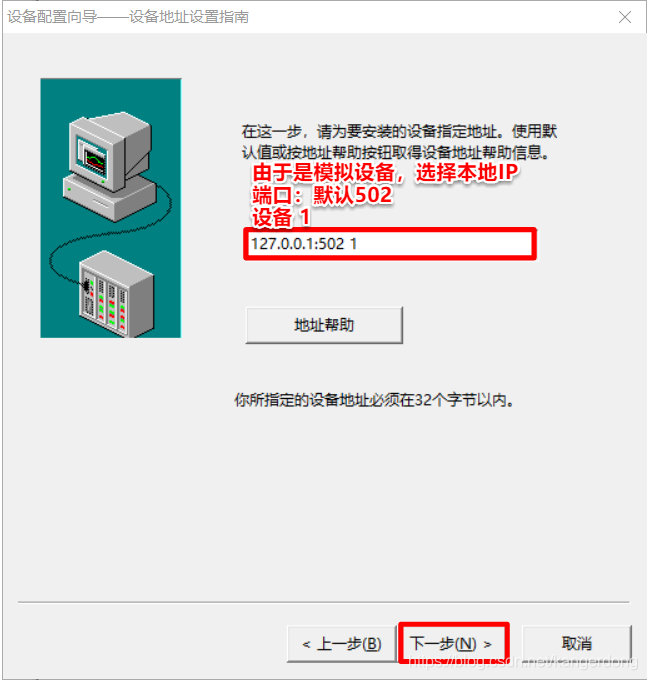

8、设置ModbusTCP地址

在这里插入图片描述

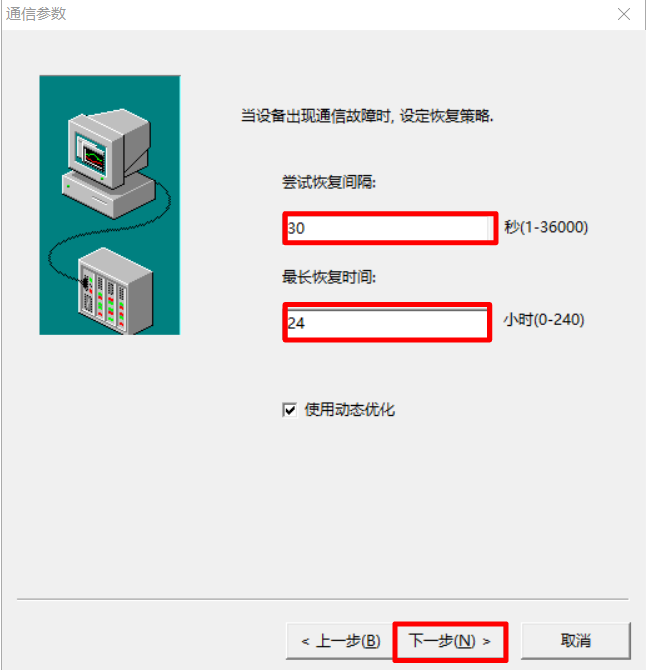

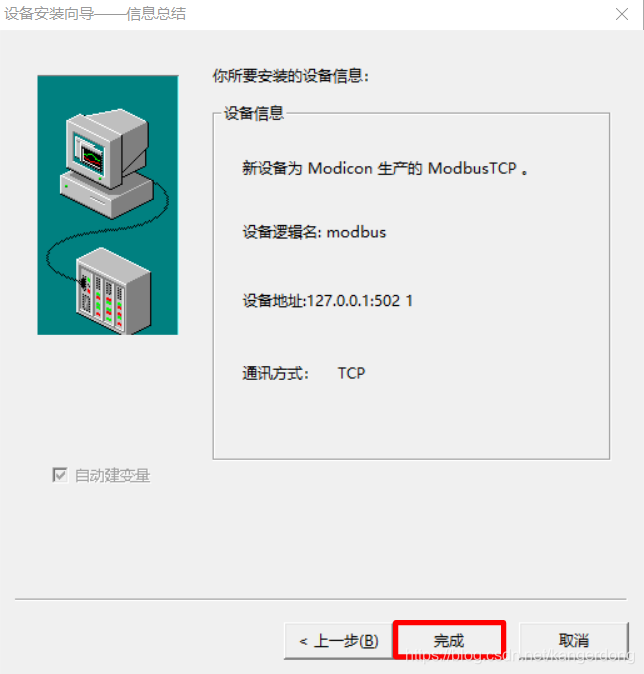

其他默认即可
在这里插入图片描述
在这里插入图片描述

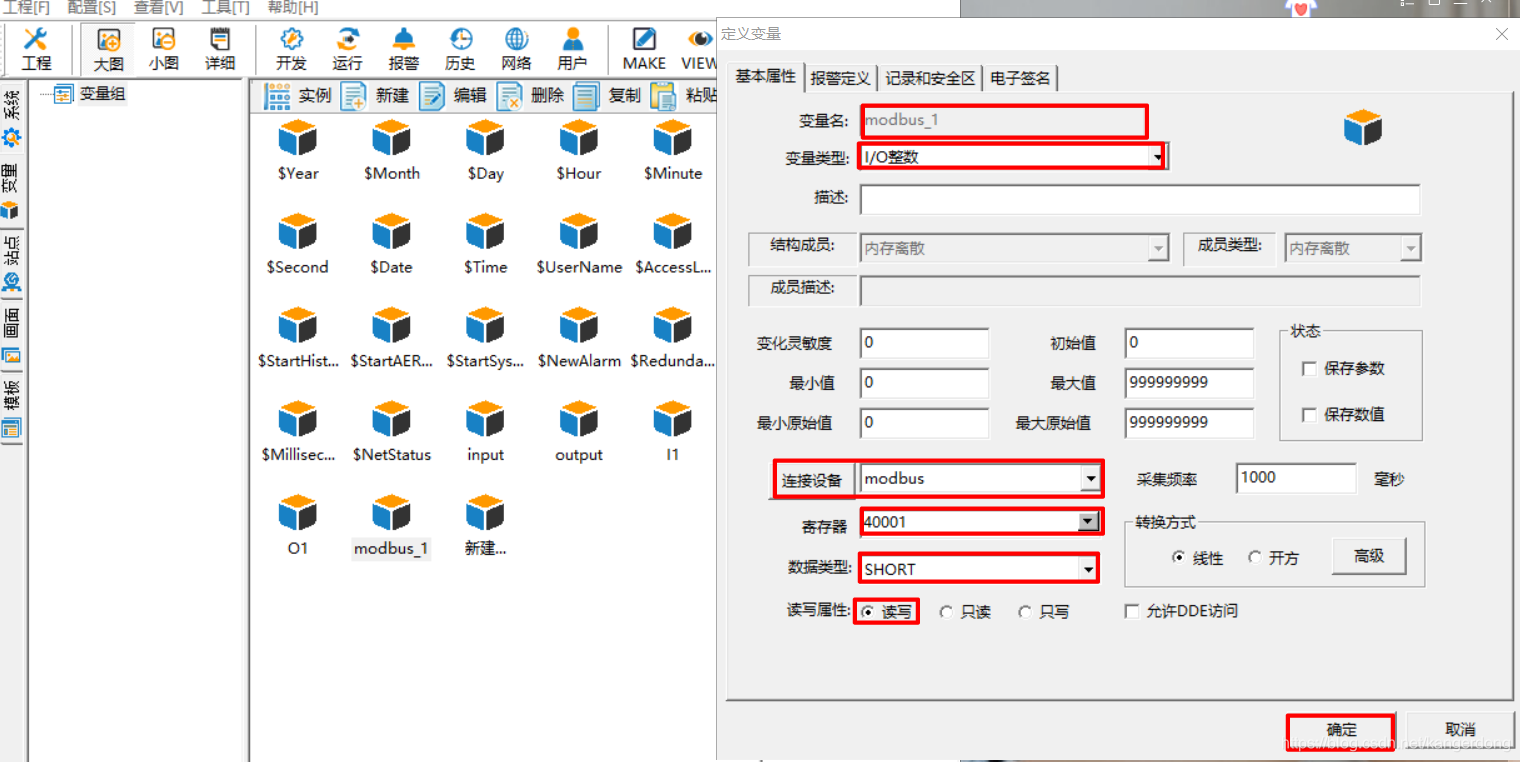

9、新建一个变量，这个新建了一个modbus_1的变量，类型为 I/O整数，连接到刚才建立的设备，寄存器设置为要读取或写入的地址，类型为SHORT

在这里插入图片描述

10、新建一个字符串，绑定变量，首先新建一个字符串，暂时写入

在这里插入图片描述

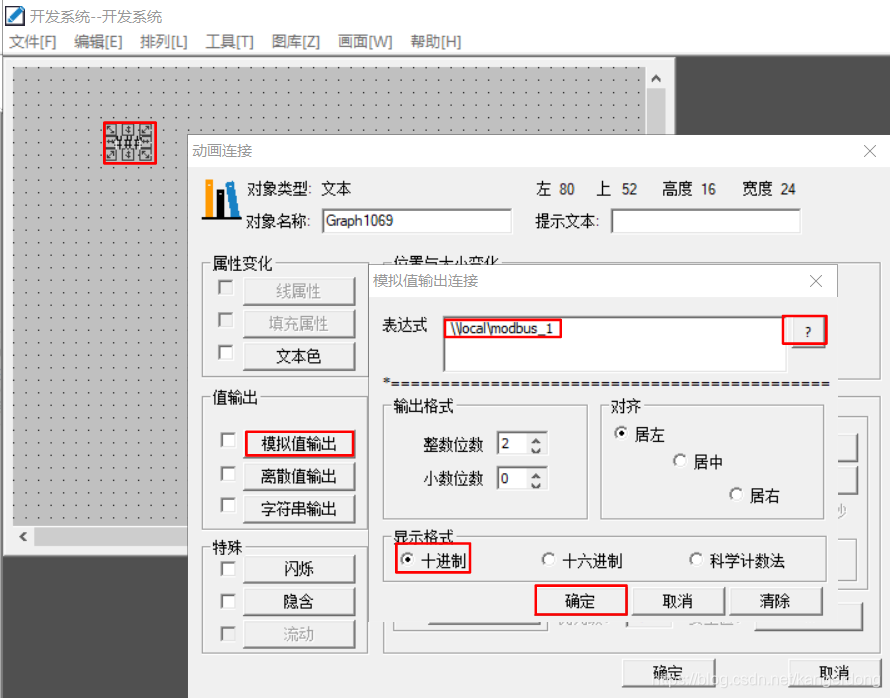

双击字符串，选择模拟值输出，通过？，选择刚才定义的变量，选择十进制，然后确定
在这里插入图片描述

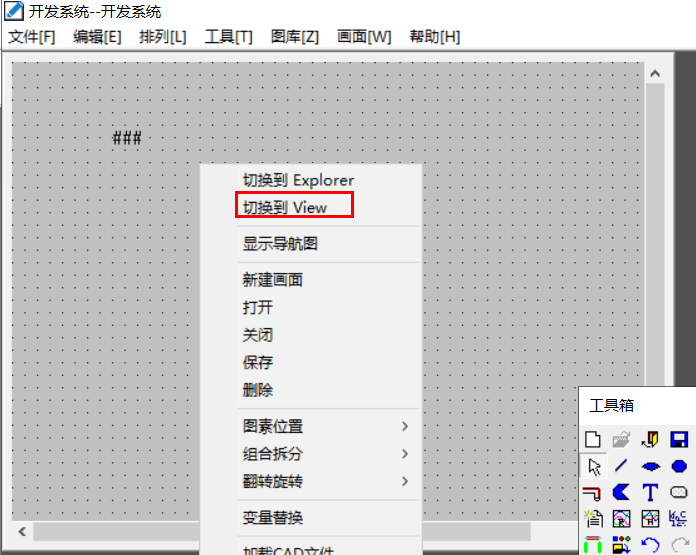

11、切换到 view，运行查看，空白处，右键，切换到View

在这里插入图片描述

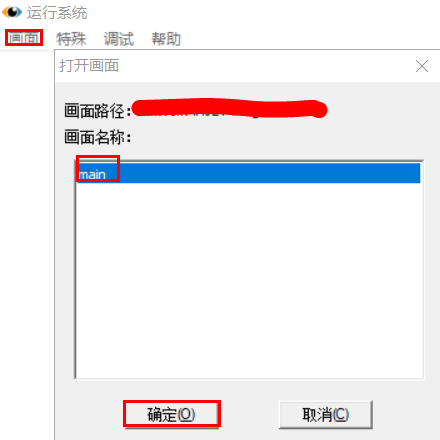

12、运行main画面，选择main画面运行
在这里插入图片描述

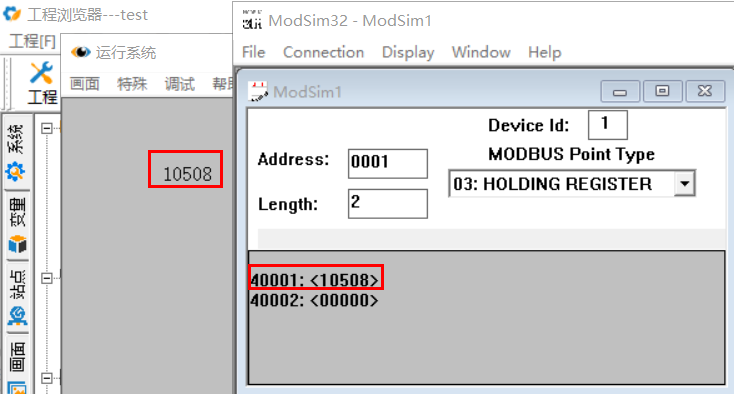

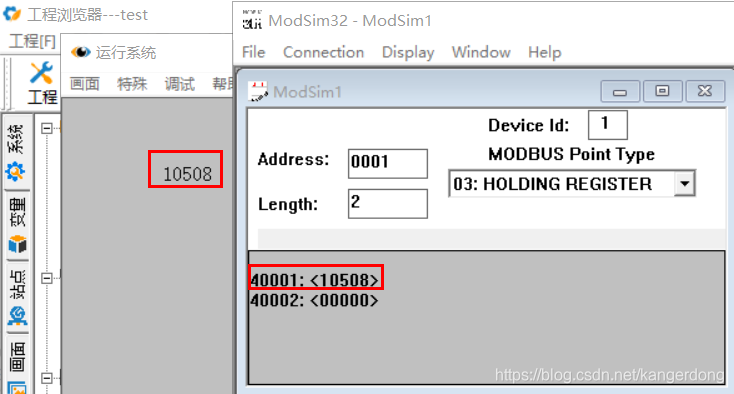

13、此时，组态王获取到modbus的数据
在这里插入图片描述
