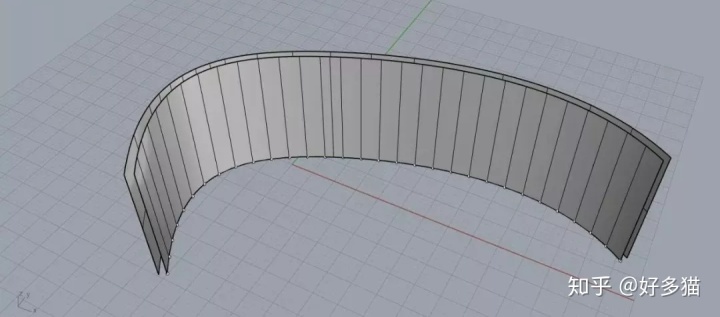

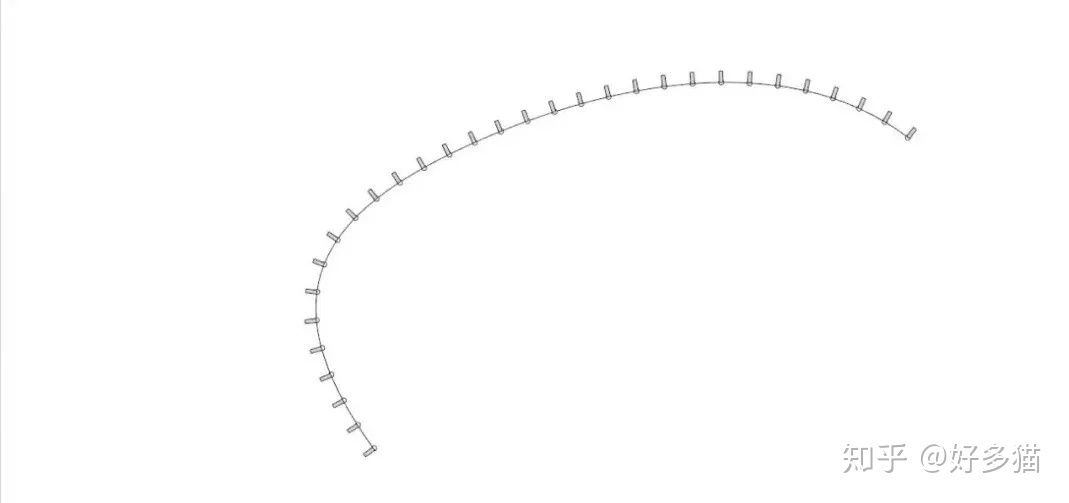

效果展示
在做垂直于曲线的格栅时，可能会有几种办法：
- 1：很多人的第一反应是用Grasshopper做，这样最方便最可控。（我个人也会选择这种方法）
- 2：也有些人会考虑先做成直线的，再用沿曲线流动做成曲线的
- 3：可能有些人也会使用_Fin指令，往曲面法线偏移曲线（这个命令只能一次偏移一条曲线，效率很低）
今天我主要提供一种纯Rhino批量建这种垂直格栅的思路，欢迎交流（个人建议还是用Grasshopper做）
建模过程

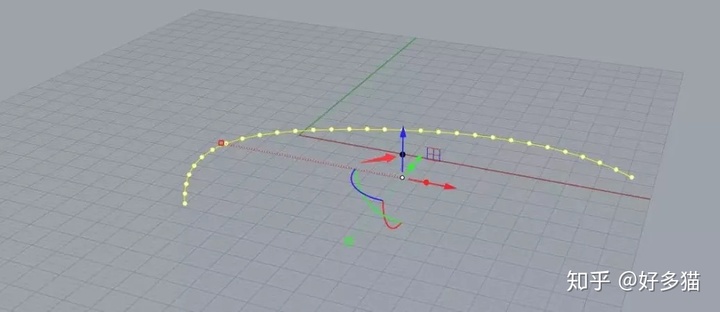

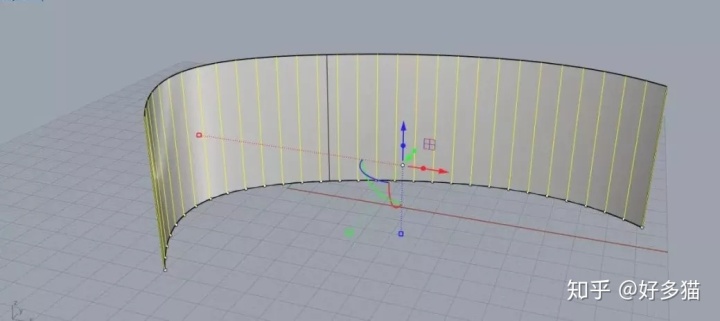

1:利用Rhino6的Gumball将线和点挤出。（Rhino5没有点挤出，这里生成线的方式可以自己想个办法）
2：执行SelCrv命令，选择所有的线，再减选掉最下面的线（剩最后生成的线），打个组，这样做的目的是为了方便我们后面选择线。

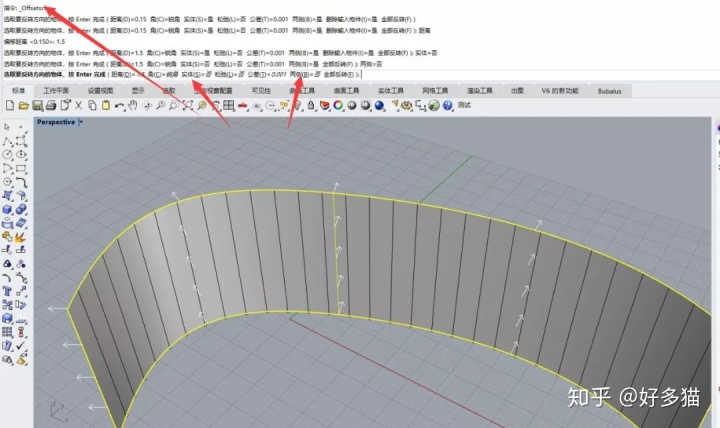

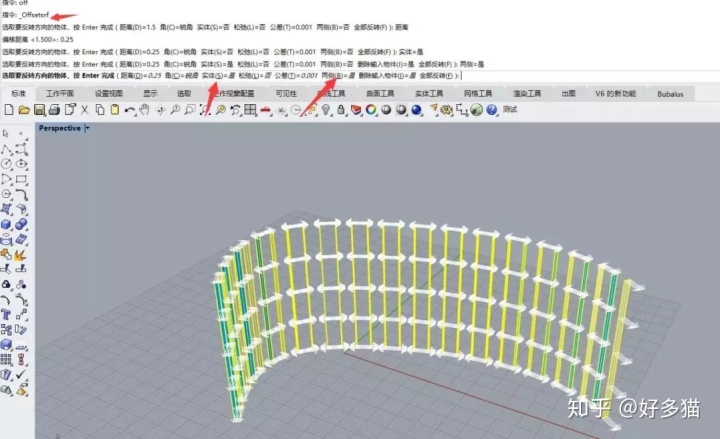

3：将生成的曲面进行偏移（_OffsetSrf）（这个偏移的距离就是格栅的长度）。

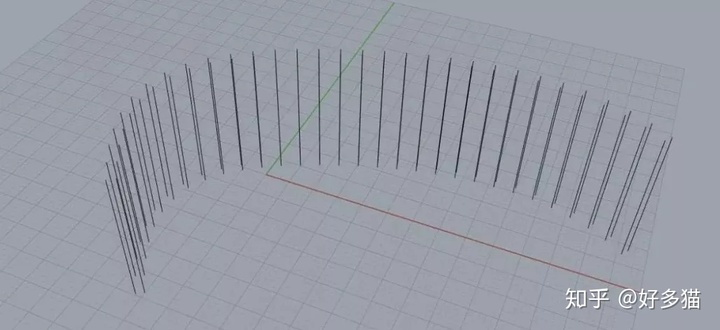

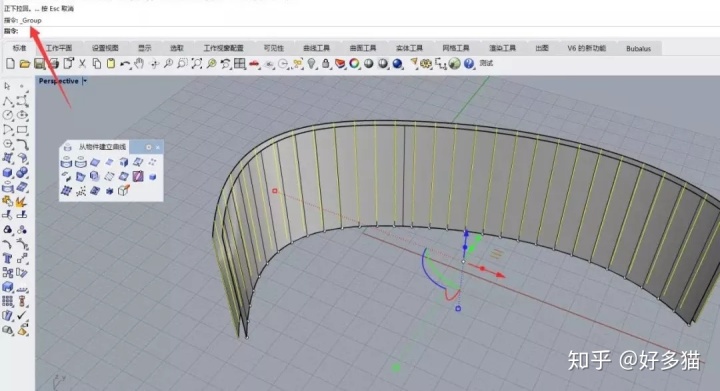

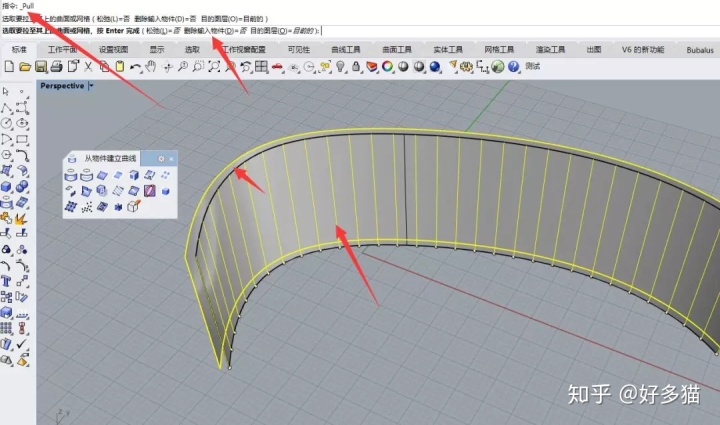

4：将生成的直线，拉回（_Pull）到偏移后的曲面上。这里需要注意的是使用pull指令时把删除输入物件点为否，生成后使用Group指令把生成的曲线打组，目的也是为了方便选择生成的直线。

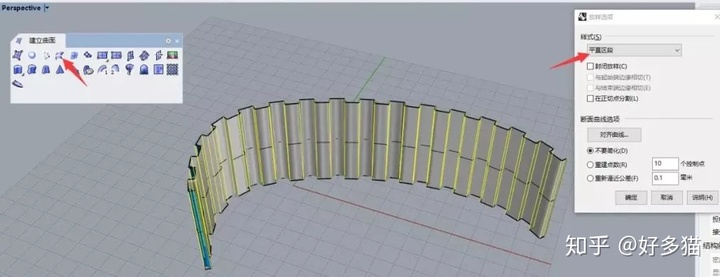

5：选择前后生成的两组格栅线，隐藏未选择的物体（_Isolate），然后使用loft，生成一个多重曲面，注意loft的参数选择平直区段

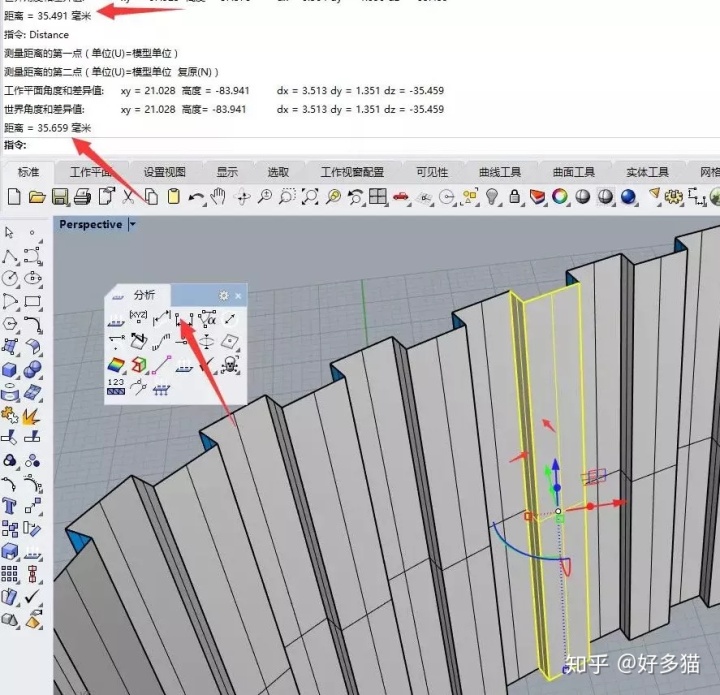

6：将生成的多重曲面炸开（_Explode），为了删除多余的面，我需要使用（_SelSmall）命令，使用我需要对炸开的物体进行对角线距离测量。

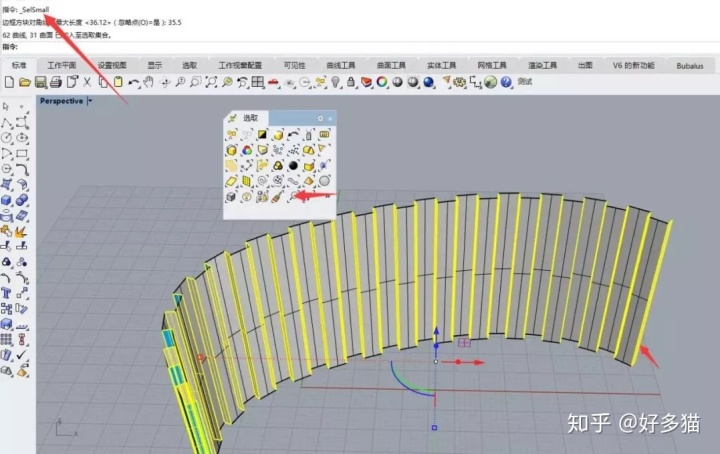

7：因为上面测量的一个距离是 35.491另一个是35.659，所以我在执行SelSmall命令时设置的参数为35.5，这样就能把侧面的面一下选择上了，打个组（_Group），反选（_Invert），删除不保留的面。

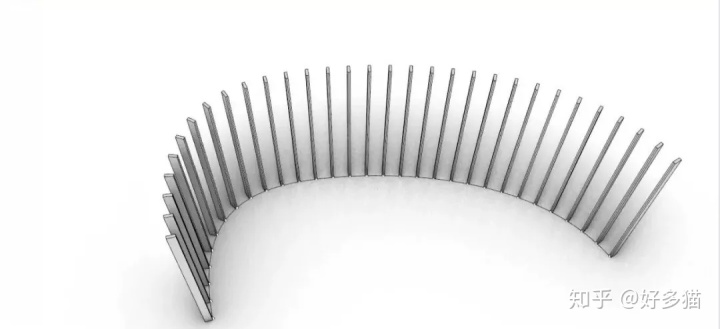

8：将曲面偏移一个厚度就ok了。注意这里要选择两侧、实体。
题外话
看完这篇文章相信大家都感觉到了Rhino建模非常的灵活，一个模型可以有很多种方法建模方法，这正是Rhino吸引人的地方。大家平时一定要加深对基本工具的理解，这样建模的时候才会有很多很骚的建模逻辑。
