WALA使用笔记（7）- 调用图

调用图是表示潜在的上下文敏感的调用图，通过方法的逻辑克隆构建。每个调用图节点CGNode都表示在上下文中的方法IMethod.

可以使用CallGraph.getNodes(MethodReference m)来获取方法对应的节点。

WALA支持一系列的高速算法，与流不敏感的指针分析集成。WALA还可以通过快速类型分析来构建调用图，但是使用并不好。

接下来将探究调用图的构建方法：CallGraphTestUtil (com.ibm.wala 1.5.8-SNAPSHOT API)https://wala.github.io/javadoc/com/ibm/wala/core/tests/callGraph/CallGraphTestUtil.html

简单构建调用图代码如下：

        AnalysisOptions options = CallGraphTestUtil.makeAnalysisOptions(scope, entrypoints);
        CallGraphBuilder<InstanceKey> builder = Util.makeVanillaZeroOneCFABuilder(Language.JAVA, options, new AnalysisCacheImpl(), cha);
        CallGraph cg = builder.makeCallGraph(options, (MonitorUtil.IProgressMonitor)null);

（1）类CallGraphTestUtil的介绍为用于测试的调用图的实用程序。

（2）类AnalysisOptions是控制调用图生成的选项基本接口，构造函数为：AnalysisOptions(AnalysisScope scope, java.lang.Iterable<? extends Entrypoint> e) ，scope为分析域，e为分析入口。Entrypoint类的重要函数：

• addCall(AbstractRootMethod m)表示从假的根方法添加到该入口点的调用。

• protected Entrypoint(IMethod method)构造方法

• protected Entrypoint(MethodReference method,
                       IClassHierarchy cha)构造方法

（3）包com.ibm.wala.ipa.callgraph.impl，这个包中提供了各种调用图构造算法所需的一些基本功能。com.ibm.wala.ipa.callgraph.impl (com.ibm.wala 1.5.8-SNAPSHOT API)https://wala.github.io/javadoc/com/ibm/wala/ipa/callgraph/impl/package-summary.html

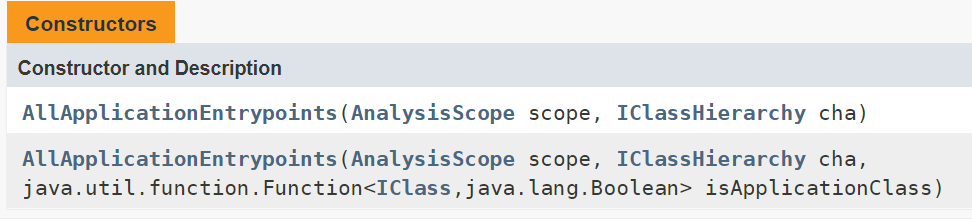

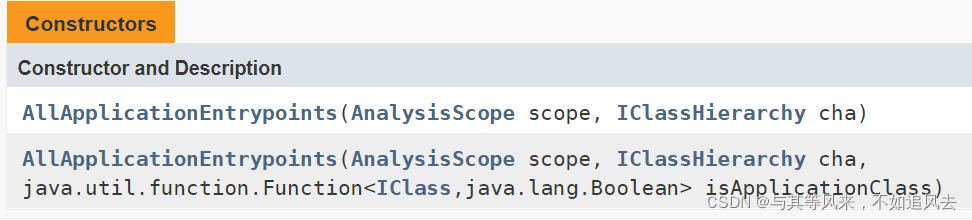

• AllApplicationEntrypoints类，包括 分析范围内的所有应用程序方法作为入口点。构造方法如下：

 所以入口点设置可以改为：

Iterable<Entrypoint> entrypoints = new AllApplicationEntrypoints(scope,cha);

• Util类，是调用图实体。其中重要的函数：

一系列makeMainEntrypoints函数，用来构建main入口点。

一系列makeRTABuilder函数，返回an RTA Call Graph builder

一系列makeZeroCFABuilder函数，返回a 0-CFA Call Graph Builder

一系列makeZeroOneCFABuilder函数，返回a 0-1-CFA Call Graph Builder

一系列makeNCFABuilder函数，返回CallGraphBuilder使用call-String上下文敏感性。。。。

• makeCallGraph所在类PropagationCallGraphBuilder

nullhttps://wala.github.io/javadoc/com/ibm/wala/ipa/callgraph/propagation/PropagationCallGraphBuilder.html这个抽象基类为调用图构建器提供了通用算法，该算法依赖于通过迭代数据流求解器的传播。此前实现是的所有点都保持活跃状态，即使是那些不跨过程的局部变量，这倒是空间效率太低，可以考虑按需要重新计算局部集。

很多东西还是不明白，等我学习深入后，搞明白再来修改。

参考链接：UserGuide:CallGraph - WalaWikihttp://wala.sourceforge.net/wiki/index.php/UserGuide:CallGraph
