手动编写神经网络前向/反向传递

前向传递

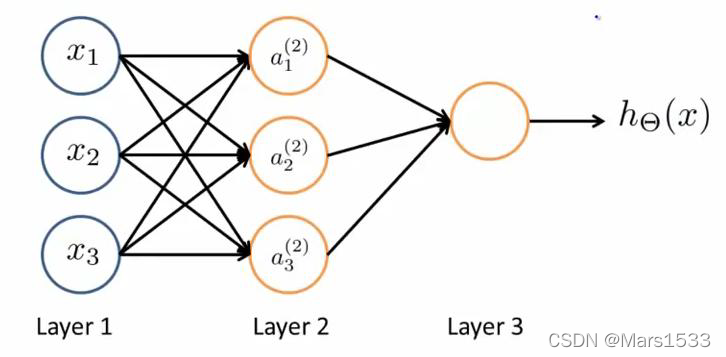

\qquad前向传递的原理非常容易，如下图所示。

$$\begin{array}{rl}& a_1^{(2)}=g\left({\Theta }_{10}^{(1)}{x}_0+{\Theta }_{11}^{(1)}{x}_1+{\Theta }_{12}^{(1)}{x}_2+{\Theta }_{13}^{(1)}{x}_3\right)\\ & a_2^{(2)}=g\left({\Theta }_{20}^{(1)}{x}_0+{\Theta }_{21}^{(1)}{x}_1+{\Theta }_{22}^{(1)}{x}_2+{\Theta }_{23}^{(1)}{x}_3\right)\\ & a_3^{(2)}=g\left({\Theta }_{30}^{(1)}{x}_0+{\Theta }_{31}^{(1)}{x}_1+{\Theta }_{32}^{(1)}{x}_2+{\Theta }_{33}^{(1)}{x}_3\right)\\ & h_{\Theta }(x)=g\left({\Theta }_{10}^{(2)}{a}_0^{(2)}+{\Theta }_{11}^{(2)}{a}_1^{(2)}+{\Theta }_{12}^{(2)}{a}_2^{(2)}+{\Theta }_{13}^{(2)}{a}_3^{(2)}\right)\end{array}\text{\hspace{1em}(1)}$$

反向传递

\qquad从最后一层的误差开始计算，误差是激活单元的预测$(a_k^{(4)})$与实际值$(y^k)$之间的误差，$(k=1:K)$。

\qquad用$\delta$表示误差，则有：
$${\delta }^{(4)}=a^{(4)}-y\text{\hspace{1em}(2)}$$
\qquad利用这一层的误差去计算前一层的误差，换句话说，计算除最后一层外的误差需要用到后一层的误差。
$${\delta }^{(3)}={\left({\Theta }^{(3)}\right)}^T{\delta }^{(4)}\cdot \ast g^{\prime }\left(z^{(3)}\right)\text{\hspace{1em}(3)}$$
\qquad其中，$g^{\prime }\left(z^{(3)}\right)$是$Sigmoid$函数的导数，$g^{\prime }\left(z^{(3)}\right)=a^{(3)}\cdot \ast \left(1-a^{(3)}\right)$，$z$是未经过S函数的节点。${\left({\Theta }^{(3)}\right)}^T{\delta }^{(4)}$是权重导致的误差的和。

\qquad同理得到：
$${\delta }^{(2)}={\left({\Theta }^{(2)}\right)}^T{\delta }^{(3)}\ast g^{\prime }\left(z^{(2)}\right)\text{\hspace{1em}(4)}$$
\qquad${\left({\Theta }^{(n)}\right)}^T{\delta }^{(n+1)}$的解释如下图所示。由第2层的最后一个节点指出2个箭头，他参与到了第三层的这两个节点中，因此${\delta }_2^{(2)}={\theta }_{12}^{(2)}\ast {\delta }_1^{(3)}+{\theta }_{22}^{(2)}\ast {\delta }_2^{(3)}$。${\delta }^{(2)}$可以理解为全部节点的误差，它的长度是$3$。

\qquad假设$\lambda =0$，不做任何正则化处理时，有：$\frac{\partial }{\partial {\Theta }_{ij}^{(l)}}J(\Theta )=a_{ij}^{(l)}{\delta }_i^{l+1}$，$i$是当前层的第$i$个节点的误差，j是对应到$\theta$的每一个值(上一层$a$的每一个值)，${\delta }^{l+1}$就是和$a^l$挂钩的。

\qquad如果我们考虑正则化处理，并且我们的训练集是一个特征矩阵而非向量。在上面的特殊情况中，我们需要计算每一层的误差单元来计算代价函数的偏导数。在更为一般的情况中，我们同样需要计算每一层的误差单元，但是我们需要为整个训练集计算误差单元，此时的误差单元也是一个矩阵。我们用${\Delta }_{ij}^{(l)}$来表示这个误差矩阵，第$l$层的第$i$个激活单元受到第$j$个参数影响而导致的误差。(举例：如果$l$层10个节点，$l-1$层30个节点，那么这个误差矩阵的维度是$(10,30)$)。

\qquad算法表示为如下，其中，a表示每层激活函数后得到的值，$m$ 表示样本数目。
$$\begin{array}{rl}fori=1:m\{& \\ & set{a}^{(i)}=x^{(i)}\\ & performforwardpropagationtocompute{a}^{(l)}forl=1,2,3\dots .L\\ & Using{\delta }^{(L)}=a^{(L)}-y^i\\ & performbackpropagationtocomputeallpreviouslayererrorvector\\ & {\Delta }_{ij}^{(l)}:={\Delta }_{ij}^{(l)}+a_j^{(l)}{\delta }_i^{l+1}\\ & \}\end{array}\text{\hspace{1em}(5)}$$

\qquad$a_j^{(l)}{\delta }_i^{l+1}$这里是$a_j^{(l)}$意味着是$l$层的所有节点a与$l+1$层的第$i$个节点相乘->一个矩阵$(m,n)$ $m$是$l+1$层节点数，$n$是$l$层节点数。

\qquad${\delta }^{(n)}$是由本层伸出去的${\theta }^{(n)}$算的。${\Delta }_{ij}^{(l)}$的$j$的数目由节点$a^{(l)}$得到，$i$的数目由${\delta }^{l+1}$得到。计算方法也是本层$(l)$的每个节点和$(l+1)$的第$i$误差相乘计算得到。由于$a^{(l)}$和${\delta }^{l+1}$挂钩，用它俩去算$\theta$的误差$\Delta$矩阵。${\delta }^{(l+1)T}\ast a^l$ (举例:$(1,26{)}^T\ast (1,401)->(26,401)$)。

\qquad区别：${\delta }^{(n)}$以本层$n$为中心，看伸出去的去计算，${\Delta }_{ij}^{(l)}$是以$(l+1)$层为中心($l$层$\theta$就对应$l+1$层)和上层的$a$相乘。

\qquad即首先用正向传播方法计算出每一层的激活单元，利用训练集的结果与神经网络预测的结果求出最后一层的误差，然后利用该误差运用反向传播法计算出直至第二层的所有误差。

\qquad加正则化后的梯度计算：
$$\begin{array}{rl}& D_{ij}^{(l)}:=\frac{1}{m}{\Delta }_{ij}^{(l)}+\lambda {\Theta }_{ij}^{(l)}\text{ if }j\ne 0\\ & D_{ij}^{(l)}:=\frac{1}{m}{\Delta }_{ij}^{(l)}\text{ if }j=0\end{array}\text{\hspace{1em}(6)}$$

代码实例

\qquad接下来，我将用逻辑回归来解决经典的MNIST手写数字识别问题，下面是它详细的代码介绍。

\qquad首先载入数据集:

import numpy as np
from scipy.io import loadmat

data = loadmat('ex4data1.mat')
X = data['X']
y = data['y']

\qquad对y标签进行一次one-hot 编码。

\qquadone-hot 编码将类标签n（k类）转换为长度为k的向量，其中索引n为“hot”（1），而其余为0。

\qquadScikitlearn有一个内置的实用程序，我们可以使用这个。

from sklearn.preprocessing import OneHotEncoder
encoder = OneHotEncoder(sparse=False)
y_onehot = encoder.fit_transform(y)
print(y_onehot.shape)

\qquad我们要为此练习构建的神经网络具有与我们的实例数据（400 +偏置单元）大小匹配的输入层，25个单位的隐藏层（带有偏置单元的26个），以及一个输出层（10个单位对应我们的一个one-hot编码类标签）。

\qquad我们首先需要实现的是评估一组给定的网络参数的损失的代价函数：

def sigmoid(z):
    return 1 / (1 + np.exp(-z))

#前向传播函数
def forward_propagate(X, theta1, theta2):
    # 神经网络整个运算过程是针对于一个样本来说的，输入层长度为400就代表x有400维
    m = X.shape[0]
    # 给维度为400的x在最前面加一个1,用于偏置
    a1 = np.insert(X, 0, values=np.ones(m), axis=1)
    # a1 是 1 * 401 所以这一层要有维度为401维的\theta 它的个数决定了隐藏层的单元个数
    # 因为\theta是针对下一层来说的 \theta_ji j代表下一层要算的这个单元 i是前一层从1到N的所有单元
    # \theta_ji可以理解为它转置了 \theta本身是(x,401)的shape第一维是代表第n个下一层的节点对应的\theta 算的时候是转置了来算的
    z2 = a1 * theta1.T
    # 得到a2后,也要给他加一维的1,用于偏置
    a2 = np.insert(sigmoid(z2), 0, values=np.ones(m), axis=1)
    z3 = a2 * theta2.T
    h = sigmoid(z3)

    return a1, z2, a2, z3, h

#代价函数
def cost(params, input_size, hidden_size, num_labels, X, y, learning_rate):
    m = X.shape[0]
    X = np.matrix(X)
    y = np.matrix(y)

    # reshape the parameter array into parameter matrices for each layer
    # 前面是对参数的切片，后面是\theta的矩阵维度(n,size+1) n->隐藏层的个数/最终one-hot的label数
    theta1 = np.matrix(np.reshape(params[:hidden_size * (input_size + 1)], (hidden_size, (input_size + 1))))
    theta2 = np.matrix(np.reshape(params[hidden_size * (input_size + 1):], (num_labels, (hidden_size + 1))))

    # run the feed-forward pass
    a1, z2, a2, z3, h = forward_propagate(X, theta1, theta2)

    # compute the cost
    J = 0
    # y本身是向量化的，m是总体样本的数目
    # 因为这里用的是one-hot编码，h_\theta(x)也是sigmoid函数，其实和之前的逻辑回归是非常相似的
    # 只不过是最后把这10维全加起来了(有的地方是0,所以之前是一样的)
    for i in range(m):
        first_term = np.multiply(-y[i, :], np.log(h[i, :]))
        second_term = np.multiply((1 - y[i, :]), np.log(1 - h[i, :]))
        J += np.sum(first_term - second_term)

    J = J / m

    return J

#正则化代价函数
def cost_n(params, input_size, hidden_size, num_labels, X, y, learning_rate):
    m = X.shape[0]
    X = np.matrix(X)
    y = np.matrix(y)

    # reshape the parameter array into parameter matrices for each layer
    theta1 = np.matrix(np.reshape(params[:hidden_size * (input_size + 1)], (hidden_size, (input_size + 1))))
    theta2 = np.matrix(np.reshape(params[hidden_size * (input_size + 1):], (num_labels, (hidden_size + 1))))

    # run the feed-forward pass
    a1, z2, a2, z3, h = forward_propagate(X, theta1, theta2)

    # compute the cost
    J = 0
    for i in range(m):
        first_term = np.multiply(-y[i, :], np.log(h[i, :]))
        second_term = np.multiply((1 - y[i, :]), np.log(1 - h[i, :]))
        J += np.sum(first_term - second_term)

    J = J / m

    # add the cost regularization term
    # theta1[:,1:]第一维的:就是每行的 \theta 每个节点对应的\theta 也就是\theta^l_{ji}的l 外面的整个\Sum np.sum
    J += (float(learning_rate) / (2 * m)) * (np.sum(np.power(theta1[:, 1:], 2)) + np.sum(np.power(theta2[:, 1:], 2)))

    return J

\qquad定义反向传播。

\qquad它不仅计算了当前的代价，还返回了参数的梯度。

#梯度计算加正则化的反向传播：
def backprop(params, input_size, hidden_size, num_labels, X, y, learning_rate):
    m = X.shape[0]
    X = np.matrix(X)
    y = np.matrix(y)

    # reshape the parameter array into parameter matrices for each layer
    theta1 = np.matrix(np.reshape(params[:hidden_size * (input_size + 1)], (hidden_size, (input_size + 1))))
    theta2 = np.matrix(np.reshape(params[hidden_size * (input_size + 1):], (num_labels, (hidden_size + 1))))

    # run the feed-forward pass
    a1, z2, a2, z3, h = forward_propagate(X, theta1, theta2)

    # initializations
    J = 0
    delta1 = np.zeros(theta1.shape)  # (25, 401)
    delta2 = np.zeros(theta2.shape)  # (10, 26)

    # compute the cost
    for i in range(m):
        first_term = np.multiply(-y[i, :], np.log(h[i, :]))
        second_term = np.multiply((1 - y[i, :]), np.log(1 - h[i, :]))
        J += np.sum(first_term - second_term)

    J = J / m

    # add the cost regularization term
    J += (float(learning_rate) / (2 * m)) * (np.sum(np.power(theta1[:, 1:], 2)) + np.sum(np.power(theta2[:, 1:], 2)))

    # perform backpropagation
    for t in range(m):
        a1t = a1[t, :]  # (1, 401)
        z2t = z2[t, :]  # (1, 25)
        a2t = a2[t, :]  # (1, 26)
        ht = h[t, :]  # (1, 10)
        yt = y[t, :]  # (1, 10)

        d3t = ht - yt  # (1, 10)

        z2t = np.insert(z2t, 0, values=np.ones(1))  # (1, 26)
        d2t = np.multiply((theta2.T * d3t.T).T, sigmoid_gradient(z2t))  # (1, 26)

        delta1 = delta1 + (d2t[:, 1:]).T * a1t
        delta2 = delta2 + d3t.T * a2t

    delta1 = delta1 / m
    delta2 = delta2 / m

    # add the gradient regularization term
    delta1[:, 1:] = delta1[:, 1:] + (theta1[:, 1:] * learning_rate) / m
    delta2[:, 1:] = delta2[:, 1:] + (theta2[:, 1:] * learning_rate) / m

    # unravel the gradient matrices into a single array
    grad = np.concatenate((np.ravel(delta1), np.ravel(delta2)))

    return J, grad

\qquad测试梯度下降。输出结果为：6.732102294368071 (10285,)。这里直接计算了m个样本下，随机$\theta$下的代价和梯度。并没有最优化，梯度下降，更新参数的过程。

#反向传播计算的最难的部分（除了理解为什么我们正在做所有这些计算）是获得正确矩阵维度。
J, grad = backprop(params, input_size, hidden_size, num_labels, X, y_onehot, learning_rate)
print(J, grad.shape)

\qquad初始化网络，定义参数。

# 初始化设置
input_size = 400
hidden_size = 25
num_labels = 10
learning_rate = 1

# 随机初始化完整网络参数大小的参数数组
# 这里的params是一维的，后面还要再切片转矩阵
params = (np.random.random(size=hidden_size * (input_size + 1) + num_labels * (hidden_size + 1)) - 0.5) * 0.25

m = X.shape[0]
X = np.matrix(X)
y = np.matrix(y)
print(params.shape)

# 将参数数组解开为每个层的参数矩阵
theta1 = np.matrix(np.reshape(params[:hidden_size * (input_size + 1)], (hidden_size, (input_size + 1))))
theta2 = np.matrix(np.reshape(params[hidden_size * (input_size + 1):], (num_labels, (hidden_size + 1))))

print(theta1.shape, theta2.shape)

\qquad开始预测。先最小化目标函数得到训练后$\theta$的数值。

#预测：
from scipy.optimize import minimize

# minimize the objective function
fmin = minimize(fun=backprop, x0=params, args=(input_size, hidden_size, num_labels, X, y_onehot, learning_rate),
                method='TNC', jac=True, options={'maxiter': 250})
print(fmin)

#得到训练后的\theta值
#开始预测
X = np.matrix(X)
theta1 = np.matrix(np.reshape(fmin.x[:hidden_size * (input_size + 1)], (hidden_size, (input_size + 1))))
theta2 = np.matrix(np.reshape(fmin.x[hidden_size * (input_size + 1):], (num_labels, (hidden_size + 1))))

\qquad输入数据得出预测的y值，并计算准确率。

a1, z2, a2, z3, h = forward_propagate(X, theta1, theta2)
y_pred = np.array(np.argmax(h, axis=1) + 1)

correct = [1 if a == b else 0 for (a, b) in zip(y_pred, y)]
accuracy = (sum(map(int, correct)) / float(len(correct)))
print ('accuracy = {0}%'.format(accuracy * 100))

\qquad最终计算得出，达到的准确率为：accuracy = 99.44%。
