整理自2019.12.15 Unity UUG北京的演讲 讲师：高川（Unity大中华区企业技术支持经理）

什么是内存

• 物理内存

  1.CPU访问内存是一个慢速过程

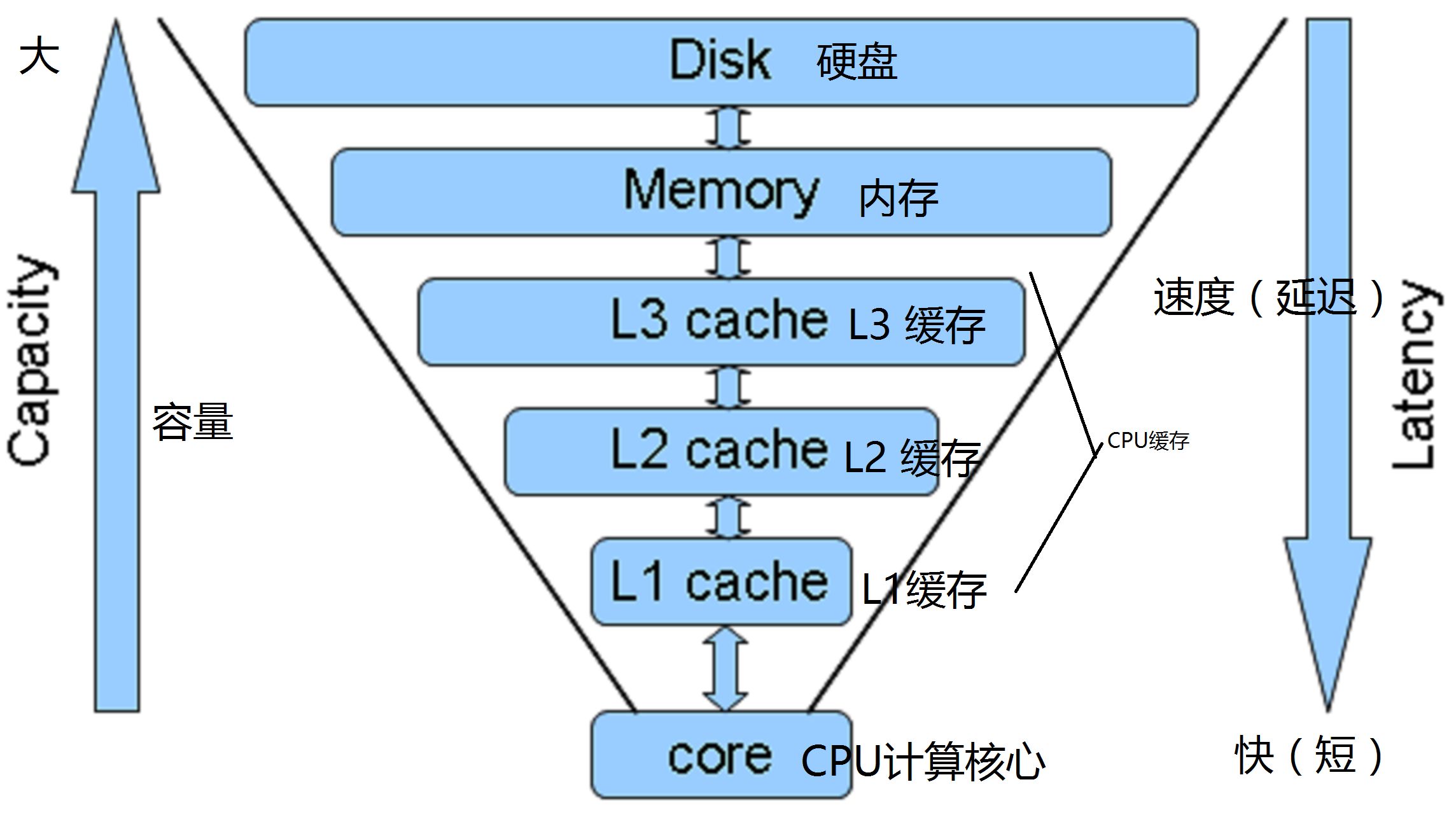

  因此会使用cache来加速访问，大家可以留意CPU的板载示意图，占据最大面积的是Cache模块，如下图

  CPU如果在Cache中没有找到数据，称为一次Cache Missing，如果内存数据 指令是不连续的，会导致大量的Cache Missing

  2.Unity的ECS和DOTS的目的之一就是提高内存的连续性，减少Cache Missing
  3.台式设备与移动设备的内存架构差异很大
  4.目前很多厂商提出手游端游化，但是需要注意的是，在技术上是不可能的（注：应该可以理解为使用的优化策略不同）
  5.移动设备没有独立显卡以及显存，有的时候，你的内存使用并不大，但还是会内存溢出，例如在Android上，可以看一下有没有OpenGL的out of memory的log，这意味这显存使用太大了
  6.CPU板上面积更小，缓存级数更少，大小也更小，例如一台台式机，L3的大小为8-16M,而移动的CPU,例如骁龙845，只有2M，Cache Missing的概率更大

• 虚拟内存

  1.内存交换
  移动设备不支持内存交换（注：就是把部分物理内存中的数据保存在硬盘上），谷歌的解释是移动设备和台式设备的IO速度是不一样的，因此移动设备在做内存交换的时候会耗费大量的时间在IO上，并且移动设备的存储介质的可擦写次数和台式设备差距也很大
  2.iOS可以进行内存压缩
  把不活跃的内存压缩起来，放在特定的内存空间中，以节约物理内存，所以在iOS上可以看到有的时候实际使用的内存比物理内存大很多

• 内存寻址范围

  1.32位CPU和64位CPU
  严格来说，它们的寻址范围是无法确定谁高谁低的，CPU的位数指的是运算位数，不是MCU位数，只是目前大部分是对应的，即32位CPU对应32位的寻址范围，64位CPU对应64位的寻址范围

Android的内存管理

Android的内存大，但是管理不太好

• 内存的基本单位 Page

  1.默认4K一个page（与linux相同），但并不意味是4K对齐的
  2.回收和分配以page为单位
  3.分为用户态和内核态，常见的一个问题是，用户态中的一个指针越界到内核态，该程序就会挂掉

• 内存管理工具-low memory killer（AKA lmk）

  一些现象都和它有关，例如闪退 服务消失 手机重启等
  Android内存分为9层，如下图
  当内存不足时，killer会从下往上杀应用，当杀到前台（Foreground）时，你的应用就会闪退，如果继续使用内存，会一致杀到System层，这时设备会重启

• 内存指标 *SS

  1.Unique Set Size (USS)
  当前应用分配的所有内存，这项指标是完全由开发者控制的内存指标
  2.Proportional Set Size (PSS)
  除了应用分配的内存，即USS外，还会加上应用调用的公共库或公共服务的公摊内存，例如应用本身分配了100M内存，调用了一个Google Service，该Service分配了10M内存，当前调用该Service的应用共10个，即每个应用均摊1M内存，因此PSS就是100+1，即101M，如果此时又有一个应用调用了该Service，均摊大小还会继续减少，值得注意的是，PSS较为准确的反应了应用对系统造成的压力，所以在很多系统中都是用PSS作为指标，如果PSS很大，USS很小，应该检查是不是调用了某个内存占用很大的公共服务
  3.Resident Set Size (RSS)
  当前应用使用到的所有内存，例如自身分配了100M，调用了Google Service，该Service分配了10M，那么RSS就是100+10，即110M，由于Service可以被很多应用使用，因此该指标的意义不大

Unity内存管理

• Unity是C++引擎

  主要由三层构成
  1.底层Runtime全部有C++构成
  2.中层为bonding层（注：不确定是不是这个单词，就是一个粘合层），以前使用Unity自定义的语言，但是因为开发不方便，现在主要使用C#了，作用是将C#和C++连接在一起，大家用到的Unity的API都是在这一层提供的，底层运行的还是C++，这只是一个warpper封装
  3.上层就是C#构成的用户代码

• 用户代码在il2cpp模式下会转换为cpp代码

• VM依然存在
  il2cpp本身也是一个VM，目的是跨平台（注：il2cpp使用到了基于LLVM的技术实现跨平台编译，感兴趣的可以自行百度）

4.Unity内存分配方式

• Native Memory
• Managed Memory
• Editor
  Editor和Runtime是完全不同的，不仅是内存大小不同，分配时机，方式都不同，例如一个asset，在Runtime下，不主动load，不会进内存，Editor下，只要打开Unity，就可能会加载进内存，这种策略是为了保证编辑时的流畅，这种策略也导致首次打开Unity项目耗时特别长，会转换资源，再load相关资源，在2019.3中有了新的策略，按需导入和加载

5.Unity内存管理方式

• 引擎管理内存
• 用户管理内存
  即profiler中C#分配的托管内存

6.Unity监测不到的内存

• 用户分配的native内存
  例如自己写的一个C++插件分配的内存
• lua分配的内存

Unity Native Memory

Unity重载了C++所有内存分配的操作符

• Allocator与memory lable
  memory lable是内存操作符需要的一个参数，就是在profiler中的各种lable，作用是将这块内存分配到哪一个类型的Allocator池中，每一个Allocator池单独做自己的跟踪
• NewAsRoot
  所有的Allocator的生成都是在执行NewAsRoot的操作符的前提下生成的，NewAsRoot会生成memory island作为一个root，在这个root下面会有很多子内存，例如一个shader，加载一个shader的时候，会生成该shader的root，每个shader会有很多的子数据，例如subshader pass等，会作为该root的子内存，在统计Runtime的内存时，只会统计root
• 会及时返还给系统

Native内存最佳实践

• Scene
  注意scene中GameObject的数量是否过多，数量过多会导致native内存显著增涨，在创建一个GameObject的时候，Unity会在C++中构建一个或者多个的Object来保存相关信息，因此，当发现Native内存过大时，优先检查Scene中的GameObject数量

• Audio
  1.DSP buffer
  Unity中对应多档的设置，当需要播放声音时，会向CPU发送对应指令，如果指令发送太频繁，会导致CPU和IO压力 ,因此很多的音频插件，例如Unity中使用的，会使用DSP buffer，当这个buffer被填满之后，再发送指令，所以当这个buffer越大，CPU压力越小，内存占用越多，声音延迟也越大，因为每次都要等这个buffer被填满后才能播放，在一些Android设备上常常出现声音延迟过大，可以优先看看这个选项
  2.Force to mono
  很多的音频都是双声道的，但是左右声道完全一致，这就会导致内存和包体空间的浪费，在这种情况下，开启这个选项，会强制为单声道，减少内存和包体大小，对音质要求不高的项目可以使用（注：测试发现，只是把音频文件变为单声道，实际播放的时候，例如是双声道播放，还是双声道的，只是播放的是一样的）

• code size
  很多人忽略的问题，代码本身也占内存（也会导致cache missing），其中一个主要的问题是模板泛型的滥用，编译C++时，会把所有的泛型展开为静态类，如果一个类使用了四个泛型，编译出来的cpp文件可能高达25M，这对il2cpp的编译速度造成很大影响，因为一个单一的cpp文件，是无法并行编译的

• AssetBundle
  1.TypeTree
  用于不同版本构建的AssetBundle可以在不同版本的Unity上保持兼容，防止序列化出错，如果Build AssetBundle的Unity版本和运行时的版本一致，可以关闭这个功能，关闭之后有三个好处
  a.减少内存占用
  b.减小包体大小
  c.build和运行时会变快，因为当需要序列化有TypeTree的AssetBundle时，会序列化两次，先序列化TypeTree信息，再序列化数据，反序列化也需要两次
  2.LZ4&Lzma
  LZ4是一种trunk-base的压缩技术，速度几乎是Lzma的10倍，但是压缩的体积会高出30%，trunk-base的压缩方式，在解压时可以减少内存占用，因为不需要解压整个文件，解压每个trunk的时候，可以复用buffer（在中国增强版中会推出一个基于LZ4的AssetBundle加密功能）
  3.Size&Count
  就是AssetBundle的颗粒度控制，尽量减少AssetBundle的数量，可以减少AssetBundle头文件的内存和包体大小占用，有的资源的头文件甚至比数据还大，官方建议一个AssetBundle的大小在1-2M之间，不过这个建议是考虑网络带宽的影响，实际使用可以根据自身的环境设置

• Resources文件夹
  能不用就不用，在打包的时候，Unity也会为所有的Resources下面的资源构建一个头文件，一棵红黑树(R-B Tree)，在游戏启动的时候就会加载进内存，并且不会卸载，因此也会拖慢启动速度，因为红黑树没有加载分析完，是不会进入游戏的，目前这种方式主要用于Debug，甚至一些公司在Debug也不会使用Resources，而使用AssetBundle了

• Texture
  1.upload buffer
  和DSP buffer类似，就是填满多少Texture数据时，向GPU push一次
  2.r/w
  如果没有必要就不要开启，一个Texture正常的加载流程为
  加载进内存 -> 解析 -> upload buffer -> 从内存中delete
  开启选项后，不会从内存delete，导致内存和显存中都存在一份（注：貌似iOS不会存在两份，而是使用一个虚拟指针，指向同一块数据，具体细节可以查证一下）
  3.mip maps
  例如UI这些就别开启了，也能减少内存占用

• Mesh
  1.r/w
  和Texture r/w类似，能不开就不开
  2.compression
  需要注意的是，在某些版本中，开了还不如不开，需要自己测试一下

• Assets
  可以看看Unity官方的最佳实践
  Unity最佳实践

Unity Managed Memory

• VM内存池
  1.VM会返还内存给OS吗？
  会的，条件是同一个内存block，6次GC都没有访问到时，就会返还，所以概率很小，特别是mono，il2cpp几率还会高一点
  2.当VM内存池高于某个阈值时，会根据一些条件，乘出一块内存
  3.注意，有时候托管内存已经释放了，实际内存可能还会涨，因为内存碎片化的问题，导致一些内存块无法复用，建议操作内存时，先使用大内存，再使用小内存

• GC机制考量
  1.Throughput（回收能力）
  一次回收，能够回收多少的内存
  2.Pause times（暂停时长）
  回收时，对主线程的影响有多大
  3.Fragmentation（碎片化）
  回收之后，回收的内存会对整体碎片化贡献多少
  4.Mutator overhead（额外消耗）
  回收行为本身的消耗
  5.Scalability（可扩展性）
  能否扩展到多线程
  6.Portability（可移植性）
  能否在不同平台使用

• Boehm
  Unity当前使用的GC算法
  1.Non-generational（不分代式）
  分代的特征是指：例如会将大块内存 小内存以及超小内存 长久内存（例如一块长时间未访问的内存会移入长久内存）会放在不同的内存区域管理，Unity未采用的一个考量是，不分代式的速度很快
  2.Non-compaction（非压缩式）
  压缩是指：当一块内存被回收时，会移动其他内存，使之紧密连接，Unity目前不会压缩，会把它空着，如果下次分配的内存小于空着的内存，就会再次使用
  3.为什么选择这种听起来不合理的GC算法呢？
  a.历史原因（Unity和Mono的恩怨，导致一直使用老版本的Mono）
  b.目前Unity的重点转向了il2cpp，采用了Incremental GC（渐进式GC），解决主线程卡顿问题，原理是分帧进行，将一次卡顿峰值平摊到多帧里面，平摊卡顿时间
  c.未来考虑使用SGen算法或升级Boehm？
  SGen是一种分代的GC算法，可以减少碎片化，调用执行快，或者考虑升级Boehm算法
  d.目前il2cpp上面是Unity自己写的Boehm算法，在策略上会更激进

• Zombie Memory（僵尸内存）
  1.无用内存
  代码设计不好，以为可以释放，但是没有释放的内存，所以大家要关注活跃度不高的内存
  2.通过代码管理和性能工具来分析（注：后面的Unity广告）

Managed内存最佳实践

• Don’t Null it,but Destroy it
  不要置空就完事了，记得显式调用Destroy
• Class VS Struct
  可以关注Unity的DOTS和ECS
• Closures and anonymous methods（闭包和匿名函数）
• Coroutines（协程）
  协程可以看作闭包和匿名函数的特例，在il2cpp中，每一个闭包和匿名函数，都会new一个对象出来，只是无法访问，里面的数据，即使是你认为用完就丢的局部变量，在你用完了之后，也不会立即释放，而是等到这个对象释放才释放，有的项目在游戏一开始就开启一个协程，一直到游戏结束，这样使用是错误的，会导致闭包中的数据一直占用内存，正确的做法是用到的时候生成一个协程，不用的时候就扔掉，协程的设计不是当作线程使用的
• configurations（配置表）
  如果配置较大，不要一下全部加载进内存，有两个解决方案：
  1.通过网络流量获得相关的配置信息
  2.按需加载，例如进入一个关卡时，再加载这个关卡的配置
• Singleton（单例）
  一定要慎用，在C++的年代，这就是万恶之源，不要什么都往这里面扔，会导致内存无法释放，注意单例的引用关系，当引用关系变得复杂时，很难确定哪些东西没有及时释放

Unity的广告

主要是中国增强版的广告，支持2017.4和2018.4，有几个工具（注：不知道加壳算不算）

• 内存及性能工具-UPR
  就是可以在网站上看性能报告的
• 商汤的AR解决方案
• 一个内置的，可以个il2cpp和mono代码加密的工具，支持Android和iOS
• 云构建工具，以及云导入 云编译 云烘焙方案
• crash report，特点是服务器部署在中国，还有就是可以还原Unity的源代码
