实验原理
数据选择器是常用的组合逻辑部件之一。它由组合逻辑电路对数字信号进行控制来完成较复杂的逻辑功能。它有若干个数据输入端D0，D1，…，若干个控制输入端A0，A1，…，一个输出端Y0。在控制输入端加上适当的信号，即可从多个输入数据源中将所需的数据信号选择出来，送到输出端。使用时也可以在控制输入端加上一组二进制编码程序的信号，使电路按要求输出一串信号，所以它也是一种可编程序的逻辑器件。
实验步骤
1、实验开始前，先插入电源。在信号区中，切换相应的自锁开关，伴随着LED亮表示“1”,高电平；LED熄灭表示“0”,低电平。逻辑电平显示区，当相应的端口接收外部输入信号为“1”时LED亮，“0”则LED熄灭。

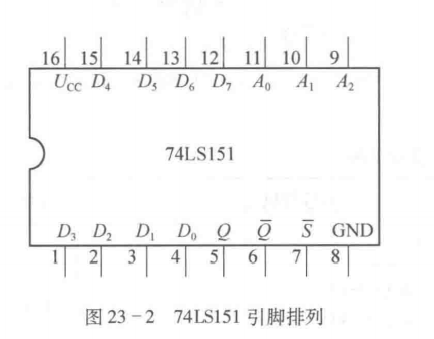

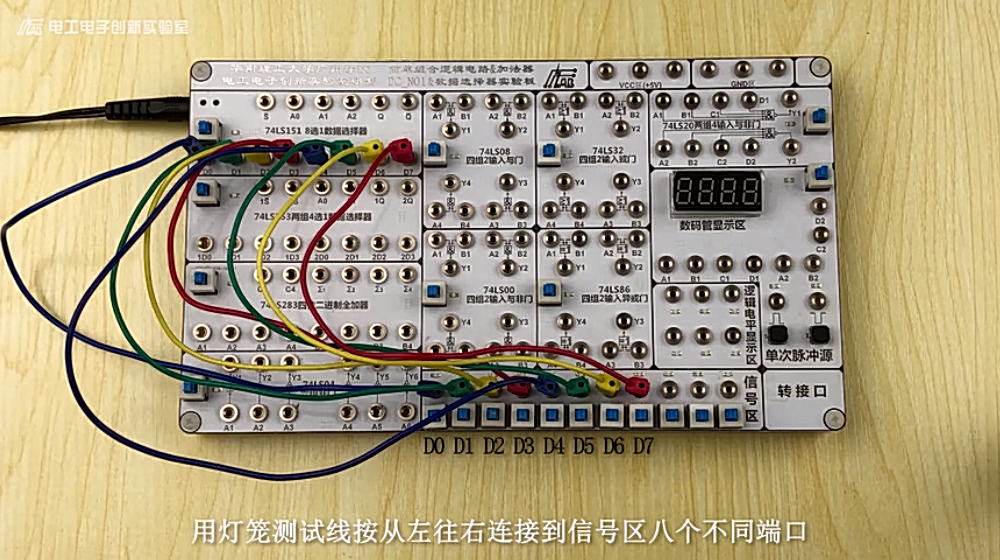

2、以电工电子技术实验指导书第125页中的表23-2实验要求为例，在实验板上找到74LS151逻辑芯片所在区域，以及该芯片D0至D7信号输入端口，使用灯笼测试线按从左往右的顺序依次连接到信号区八个不同端口；

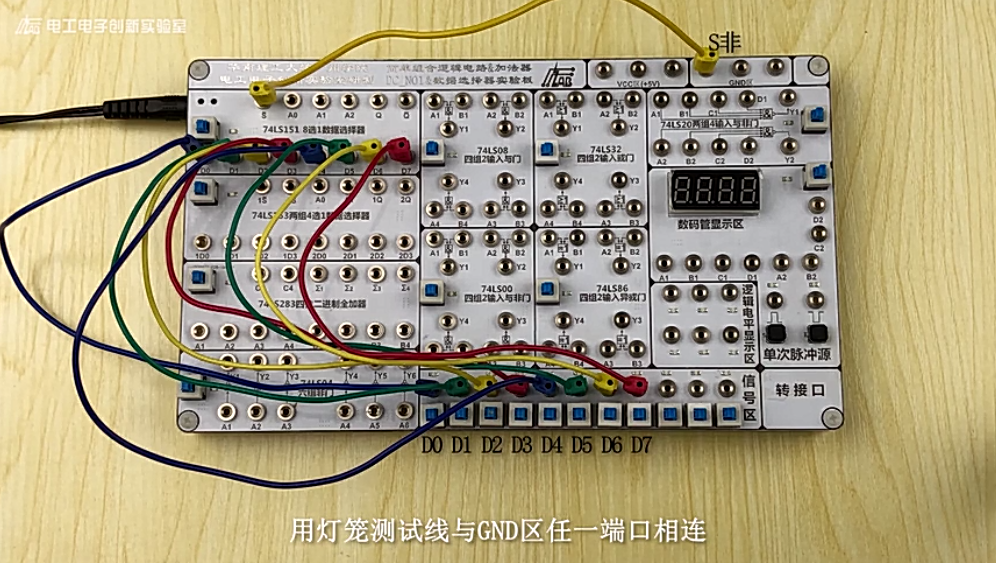

3、找到74LS151芯片的S非端口，使用灯笼测试线将该端口与GND区任一端口相连；
4、找到74LS151芯片的A0、A1、A2输入端口，使用灯笼测试线将此三个输入端口与信号区任三个端口相连；

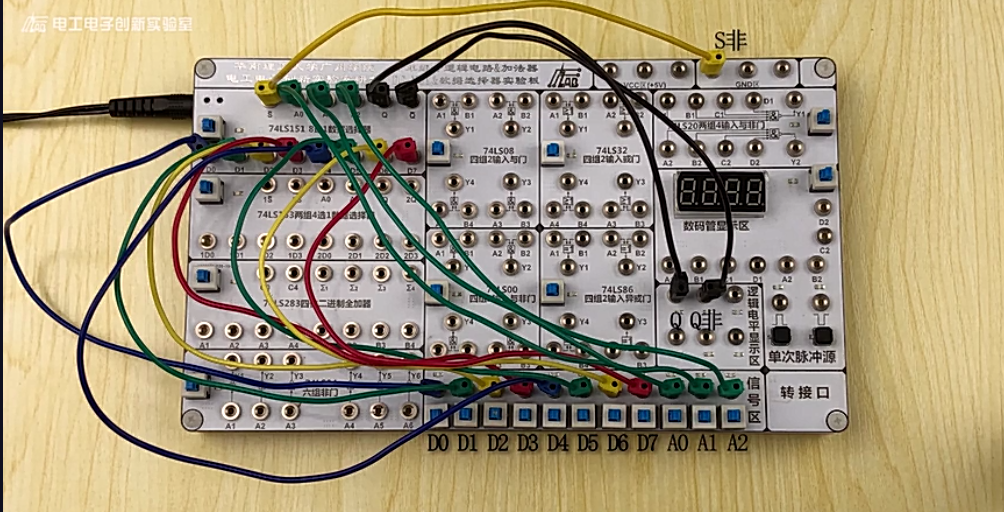

5、找到74LS151芯片的Q与Q非输出端口，使用灯笼测试线将此两个输出端口与逻辑电平显示区任两个端口相连；自此实验接线完成。
6、对照实验指导书表23-2要求记录相关数据
