ensp之 广域网的串口封装协议

广域网经常使用串行链路来提供远距离的数据传输。而高级链路控制协议HDLC（High-level Data Link Control）和点对点ppp协议（Point to point）协议是两种典型的串口封装协议。还有一种FR(frame-relay)帧中继协议不太常用。这三个协议都是广域网二层封装协议，而注意区分我们常用的以太网二层是用的以太网帧封装的，使用的是mac地址。

1.ppp协议

ppp协议比较重要的是可以对链路做二层认证。ppp链路的认证方式包括两种（1）PAP认证 (password authentication potocol) （2）CHAP认证。接下来我们来实现一下这两种认证方式。

• PAP认证
  拓扑如下：

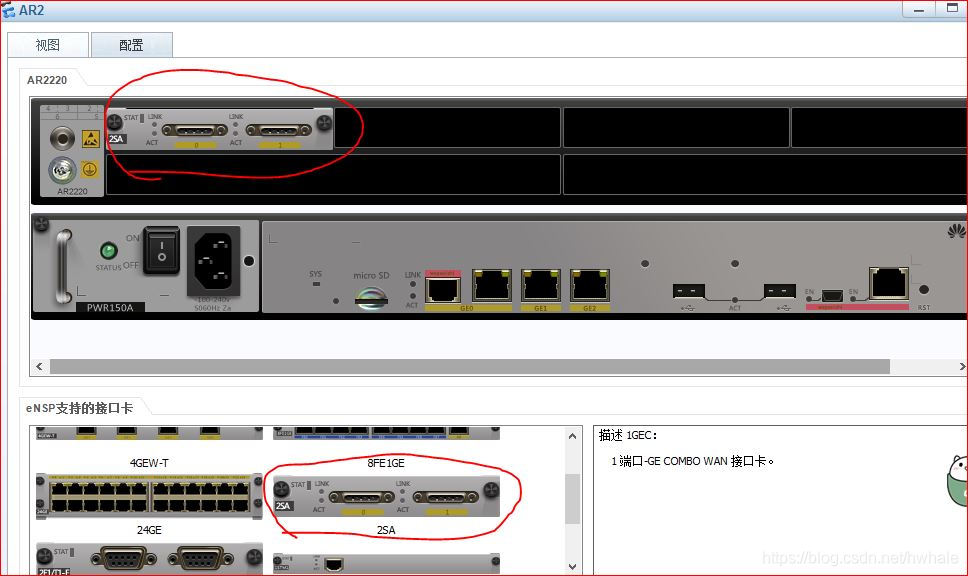

这里需要注意一下，两个路由之间是用serial 串口线连接的，而且需要在路由器的设置中手动添加串口组件。

接下来配置两个路由，命令如下：
AR3 认证端命令：

[AR3]int s4/0/0
[AR3-Serial4/0/0]ip add 12.0.0.2 24
[AR3-Serial4/0/0]aaa
[AR3-aaa]local-user zhongxia password cipher  123
Info: Add a new user. 进入aaa 模式，新建一个用户名及密码
[AR3-aaa]local-user zhongxia service-type ppp
#配置新建的用户的服务类型为 ppp
[AR3-Serial4/0/0]ppp authentication-mode  pap
# 开始pap认证

接下来需要将认证端的s4/0/0 口用shutdown / undoshutdown重启一下才能使配置生效。
AR2 客户端命令：

[AR2-Serial4/0/0]ppp pap local-user zhongxia password simple 123
客户端认证命令，发送用户名及密码进行验证。

注：PAP认证的密码是明文传输的，因此不安全，通过抓包可以直接查看密码。

• CHAP认证
  配置命令如下：
  AR3认证端命令基本没变，只有最后一句变化。

[AR3]int s4/0/0
[AR3-Serial4/0/0]ip add 12.0.0.2 24
[AR3-Serial4/0/0]aaa
[AR3-aaa]local-user zhongxia password cipher  123
Info: Add a new user. 进入aaa 模式，新建一个用户名及密码
[AR3-aaa]local-user zhongxia service-type ppp
#配置新建的用户的服务类型为 ppp
[AR3-Serial4/0/0]ppp authentication-mode  chap
# 开始chap认证

AR2客户端配置命令：

[AR2]int s4/0/0
[AR2-Serial4/0/0]ppp chap user zhongxia
[AR2-Serial4/0/0]ppp chap password simple 123

注：这里更改原配置也要重启一下端口才能生效

接下来我们抓包看一下，其实这个包也能说明chap认证的过程其实是包括三次握手的（相比较于pap认证的两次握手）。

2. HDLC协议
PPP协议是点到点，只能是2个点之间通信，不具备多点寻址的功能；HDLC具备多点寻址的功能。另外HDLC，传输效率高。在高级数据链路控制中，额外的开销比特少，允许高效的差错控制和流量控制。PPP具有处理错误检测、支持多个协议、允许在连接时刻协商IP地址、允许身份认证等功能。所以广域网具体使用哪种封装协议要根据实际情况来决定。
更改端口使用的协议也比较简单 link-protocol hdlc 即可，但是需要注意，广域网链路的两端要使用同样的二层封装协议。

[AR3-Serial4/0/0]link-protocol hdlc
Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N]
:y
[AR3-Serial4/0/0]dis this
[V200R003C00]
#
interface Serial4/0/0
 link-protocol hdlc #注意这里已经更改了
 ip address 12.0.0.2 255.255.255.0
#
return
[AR3-Serial4/0/0]

注：华为 H3C 串行接口默认的封装方式是ppp而思科的默认是HDLC
