图形标注

绘制图形后，还要给图形进行标注，例如给每个图加上标题、坐标轴标记和曲线说明等。

1.给正弦曲线加上标题和轴标记

可输入：

title('sin(\alpha)')
xlabel('\alpha')
ylabel('sin(\alpha)')

这里\alpha表示α,取自于Tex字符集
在之前的程序后加入以上语句

%设要产生0~2*pi之间的正弦函数，则可按下列步骤进行：
%产生x轴、y轴数据
x=0:pi/20:2*pi;
y=sin(x);
%打开一个新的图形窗口
figure(1)
%绘制出正弦曲线
plot(x,y,'r-')
%其中，‘r-’表示以红色实线绘制出正弦曲线。
%给图形加上栅格线：
grid on
%添加标题和轴标记
title('sin(\alpha)')
xlabel('\alpha')
ylabel('sin(\alpha)')

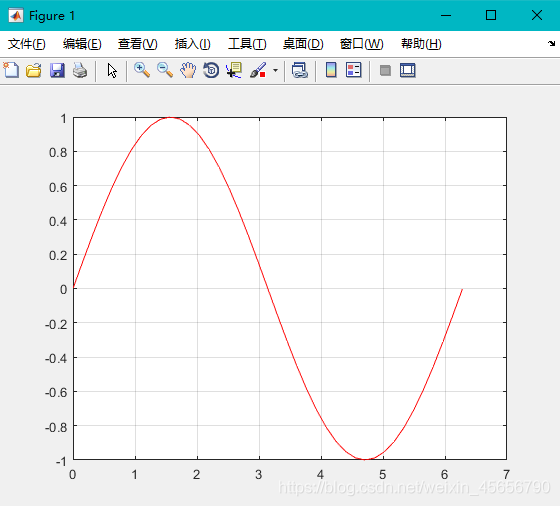

未添加标题和轴标记的正弦曲线
在这里插入图片描述

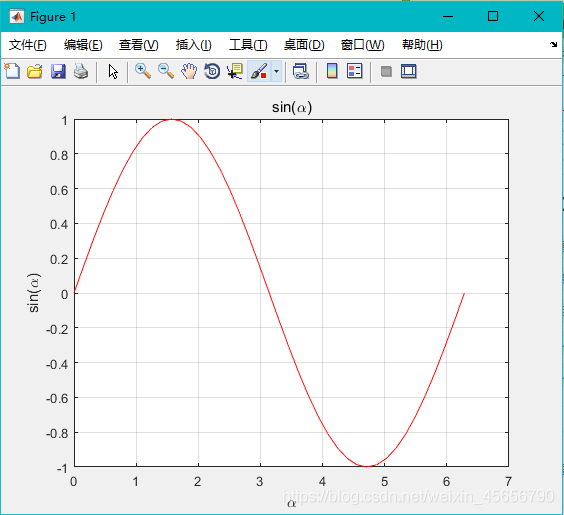

含标题和轴标记的正弦曲线

2.利用legend函数对图中的曲线进行说明

例如：在同一张纸图上可得到y=x^2 和 y=x^3 曲线，然后利用legend函数对曲线进行标注。MATLAB程序为：

x=-2:.1:2;
y1=x.^2;
y2=x.^3;
figure(1)
plot(x,y1,'r-',x,y2,'k.'),grid on
legend('\ity=x^2','\ity=x^3')
title('y=x^2和y=x^3曲线')
xlabel('x'),ylabel('y')

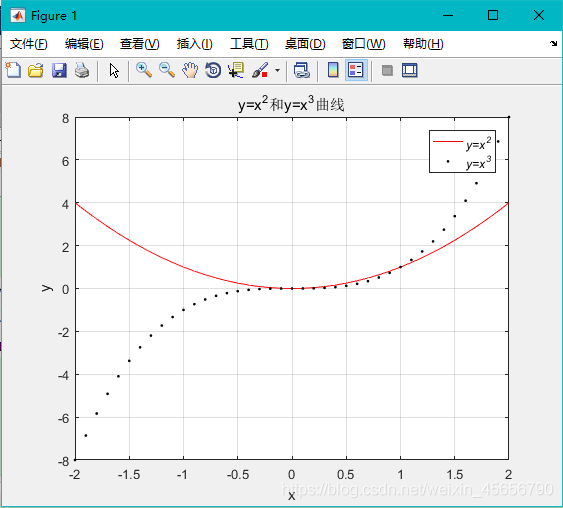

运行程序后，得到如图所示的曲线【插图说明】。
在这里插入图片描述
从图上可以看出，MATLAB标注函数中采用了中文字符，极大地方便了用户；在字符串中，“^”表示上标，“_”表示下标。

3.利用text函数对图中的曲线进行说明

例如：在同一张纸图上绘制出正弦和余弦曲线，则MATLAB程序为：

x=0:pi/50:2*pi;
y1=sin(x);y2=cos(x);
figure(1)
plot(x,y1,'k-',x,y2,'k-'),grid on
%利用text函数对曲线进行标注
text(pi,0.05,'\leftarrow sin(\alpha)')
text(pi/4-0.05,0.05,'cos(\alpha)\rightarrow')
title('sin(\alpha)和cos(\alpha)')
xlabel('\alpha'),ylabel('sin(\alpha)和cos(\alpha)')

运行程序后，得到如图所示的曲线【文本标注】。
在这里插入图片描述

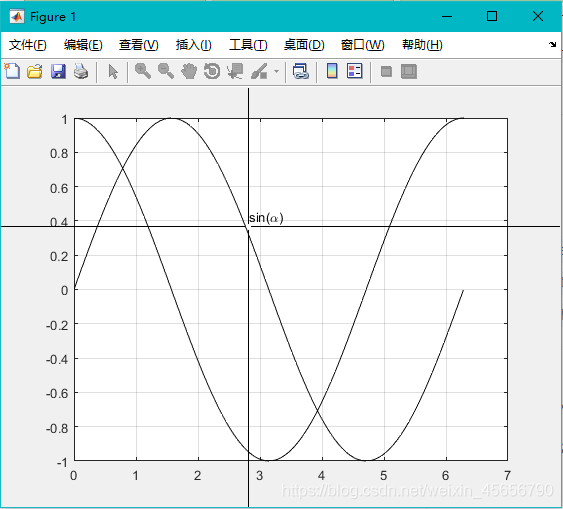

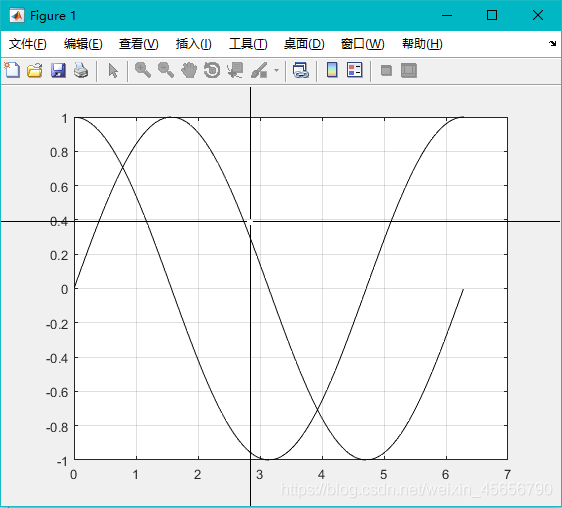

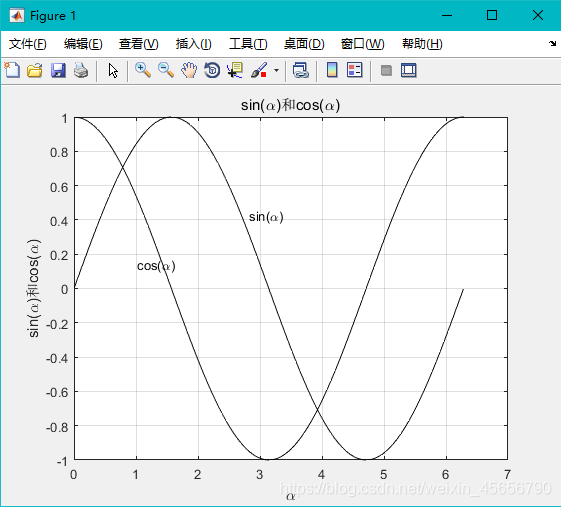

对更复杂的曲线图形，也可以利用gtext进行标注。gtext和text类似，只是可利用鼠标来放置文本，因此可交互式地对曲线图形进行标注。

x=0:pi/50:2*pi;
y1=sin(x);y2=cos(x);
figure(1)
plot(x,y1,'k-',x,y2,'k-'),grid on
%利用gtext函数对曲线进行标注
gtext('sin(\alpha)')
gtext('cos(\alpha)')
title('sin(\alpha)和cos(\alpha)')
xlabel('\alpha'),ylabel('sin(\alpha)和cos(\alpha)')
