毕业设计绘制电路板的记录

原理图

原理图绘制注意事项

  1. 有四个点的要朝外在这里插入图片描述

  2. 原件但连线必要网络标签

  3. 通过编译检验是否有错

  4. 每一个元件添加了封装才可导出PCB

  5. PDF导出File→Smart PDF

封装库

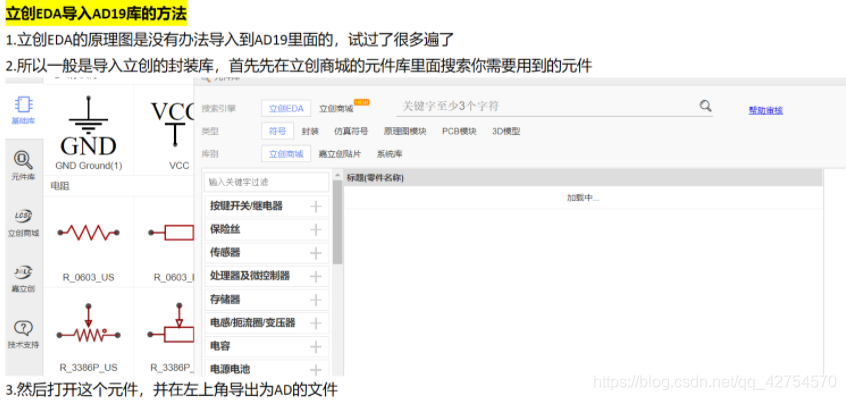

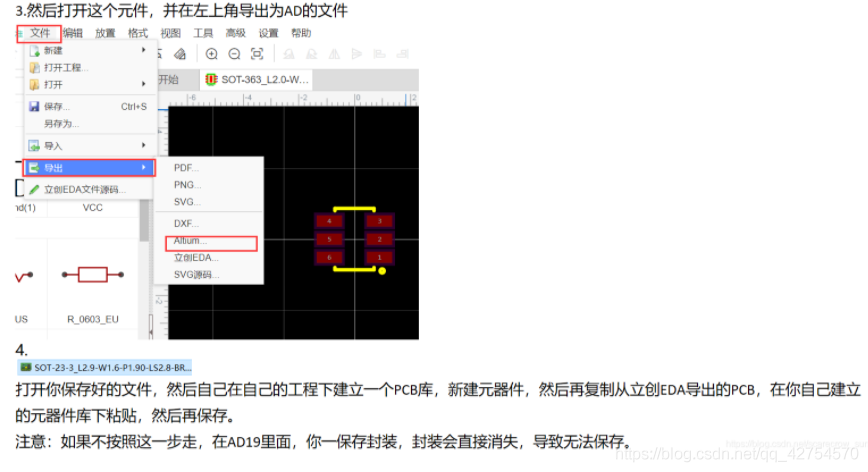

立创EDA导入AD库的方法

在这里插入图片描述
在这里插入图片描述

PCB图

PCB的不同层

toplayer——顶层布线层 @元器件引脚连线
bottomlayer——底层布线层@元器件引脚连线

mechanical——机械层@PCB板外形结构
keepoutlayer——禁止布线层@定义电气特性铜的边界

topoverlay——顶层丝印层@元件编号
bottomoverlay——底层丝印层@元件编号

toppaste——顶层焊盘层@焊盘
bottompaste——顶层焊盘层@焊盘

topsolder——顶层阻焊层@不上绿油
bottomsolder——底层阻焊层@不上绿油

PCB板绘制步骤

  1. 添加原理图元件到PCBDesign→Update PCB Document（删除红色底板，否则无法拖动元件）

  2. 利用线径画PCB板框，设置为弧线在这里插入图片描述

     快捷键：shift+space英文输入法下

  3. 设计确定长宽的板子形状方法：
    放置两个过孔并重合，选择一个孔，按下M→通过X,Y移动选中对象→输入自己需要的长宽→画完线径→删除过孔

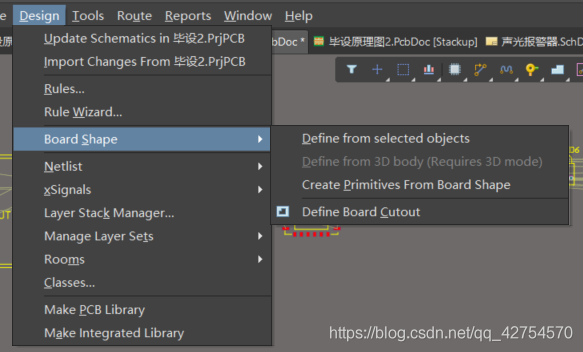

  4. 画完线径后，在设计、板子形状、按照选择对象定义即可放好板子大小

  5. 设置原点，在编辑、原点、设置、PCB一般设置为左下角
    在这里插入图片描述
    以上操作在KEEP OUT LAYER完成

  6. 放好元件位置

  7. 走线（线之间不能交叉、重合）按下SHIFT+SPACE改变线的模式

  8. 按住SHIFT在将鼠标放到线上可见连接的器件

  9. 右键原理图选择垂直分割、可以对照原理图放置PCB元件

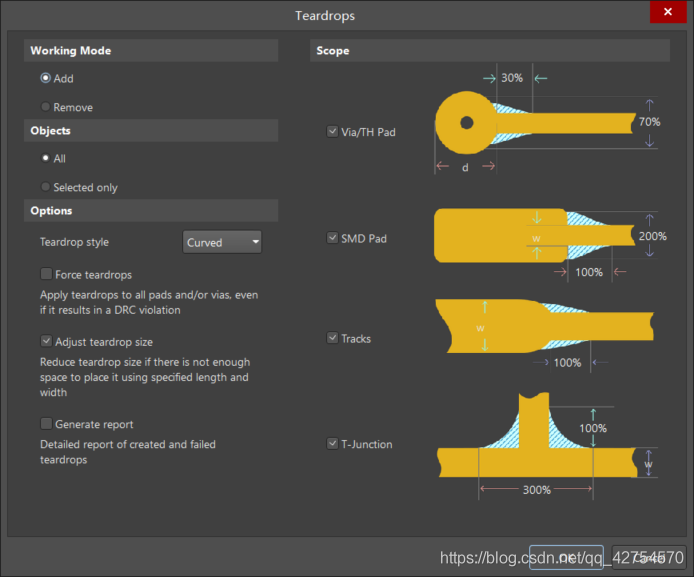

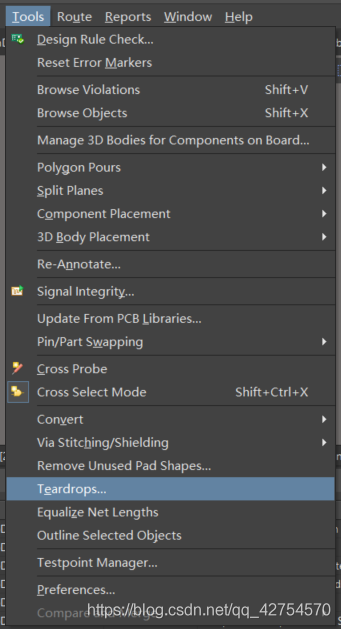

  10. 走完线后在工具、滴泪设置、完成滴泪操作
    在这里插入图片描述
    在这里插入图片描述

  11. 滴泪添加后在板子上放置过孔属性设置为GND随意放置即可
    在这里插入图片描述

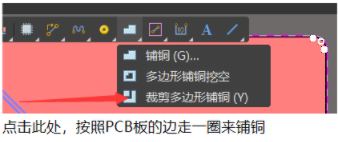

  12. 铺铜
    在这里插入图片描述

  13. 铺完后双击铜块设置为GND

  14. 选中铜皮CTRL+C，选择参考点，复制成功

  15. 切换到BOTTOM LAYER 编辑、特殊粘贴、勾选粘贴到当前层并保持网络名称
    在这里插入图片描述

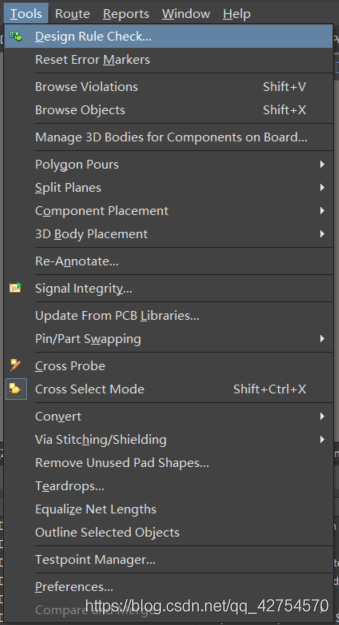

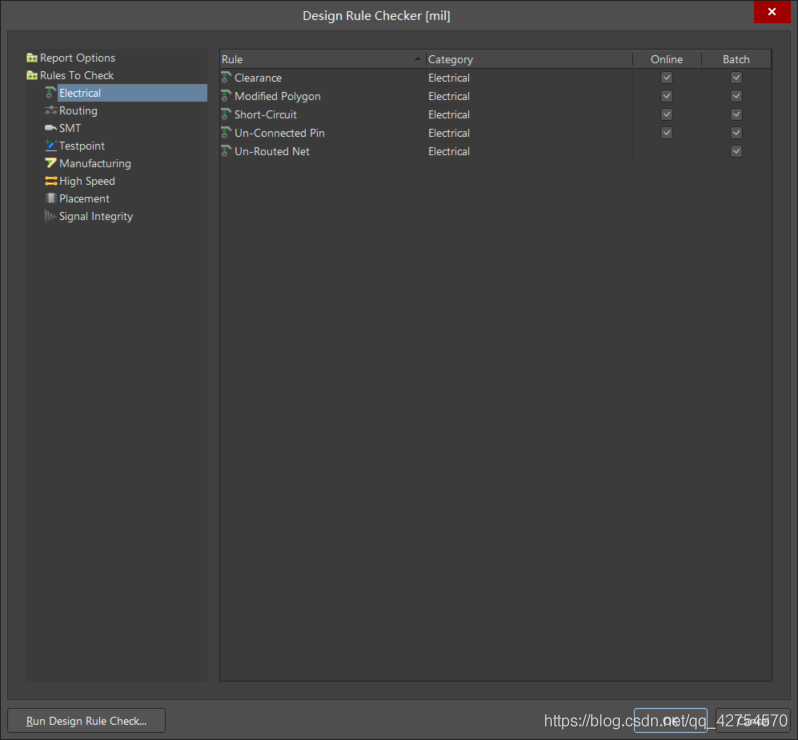

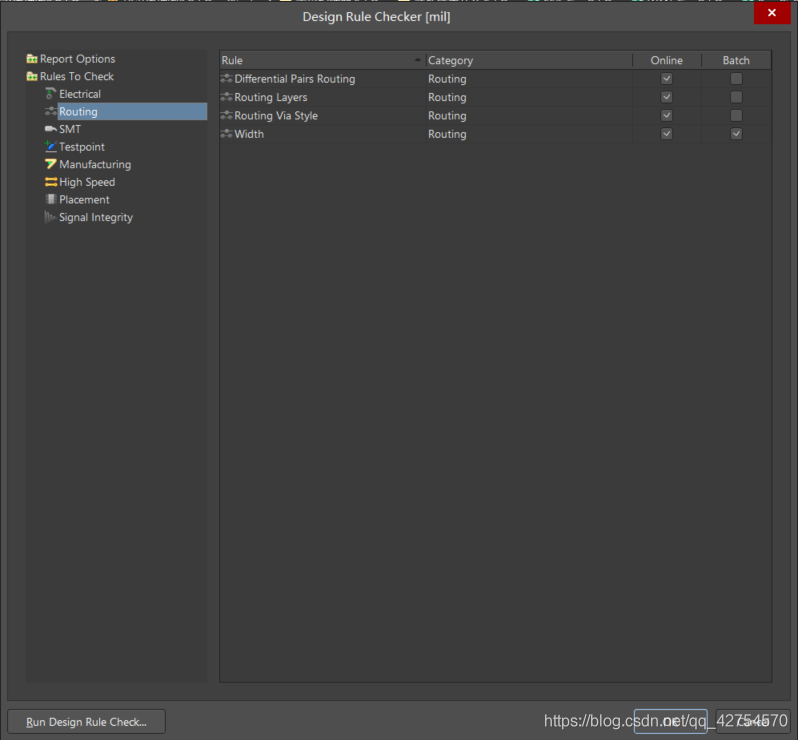

  16. 规则检查
    在这里插入图片描述
    一般检查前两项
    在这里插入图片描述
    在这里插入图片描述

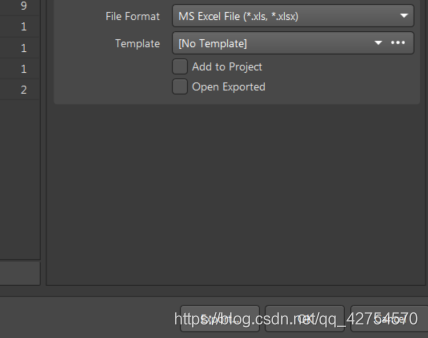

  17. 输出BOM
    在这里插入图片描述
    在这里插入图片描述
    EXPORT即可

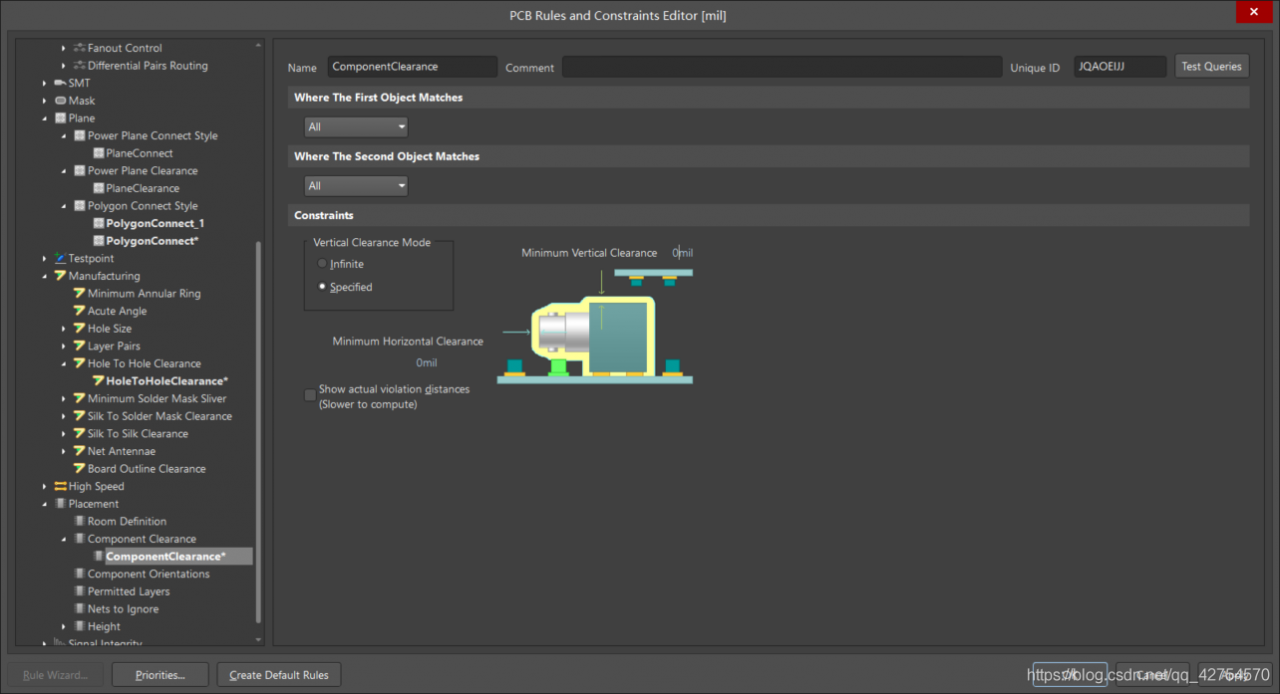

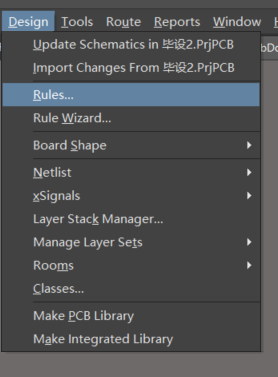

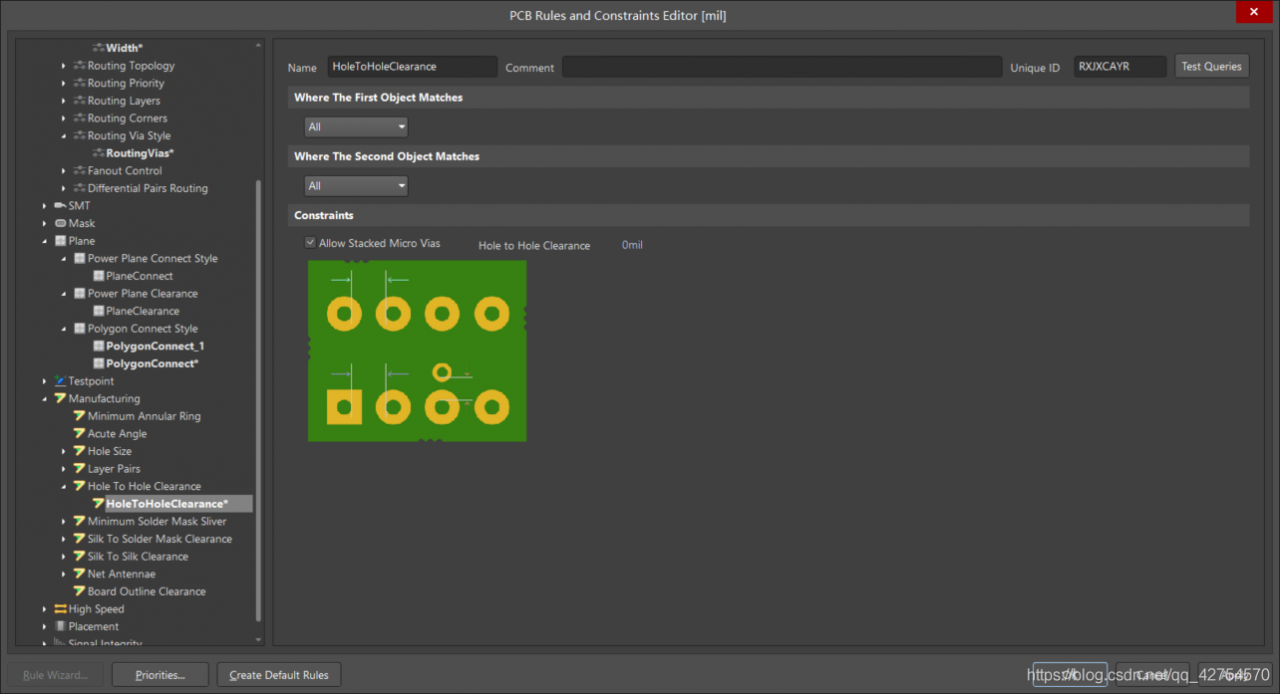

PCB板设置规则

在这里插入图片描述

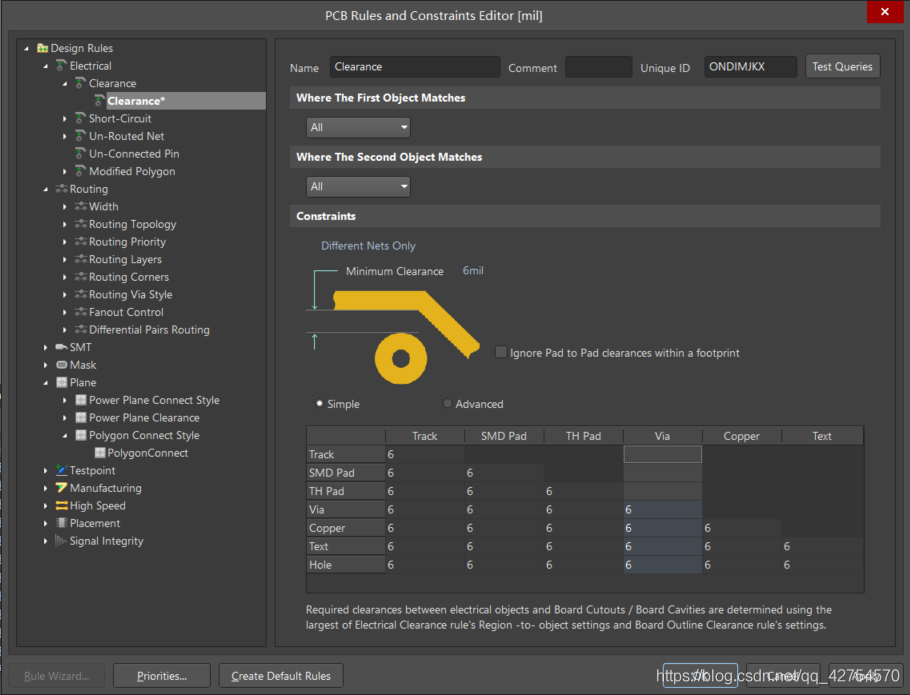

  1. 最小间距
    在这里插入图片描述

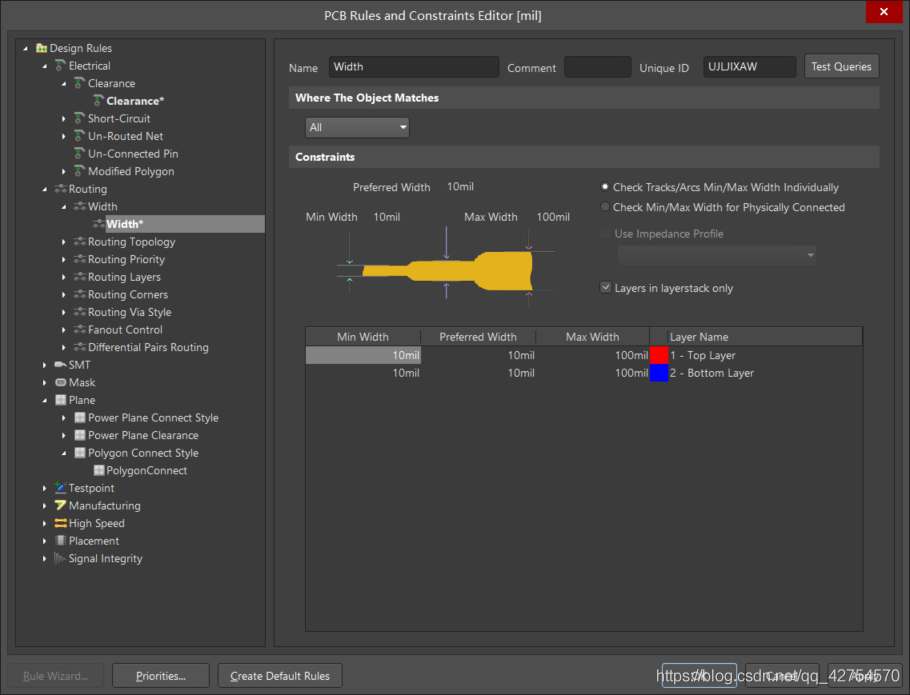

  2. 线宽设置
    在这里插入图片描述

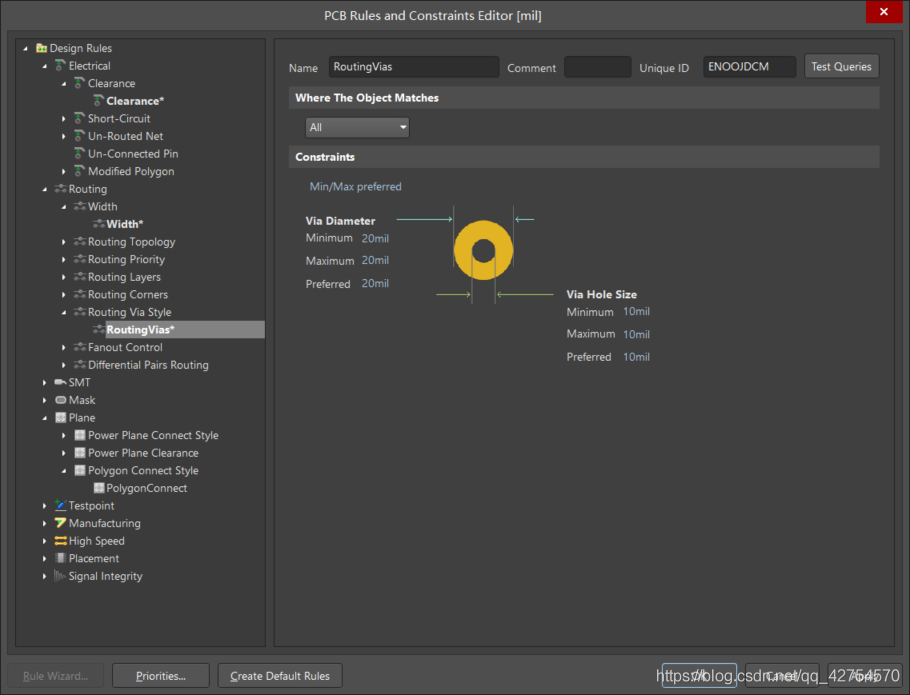

  3. 过孔大小设置
    在这里插入图片描述

  4. 铜皮规则
    在这里插入图片描述

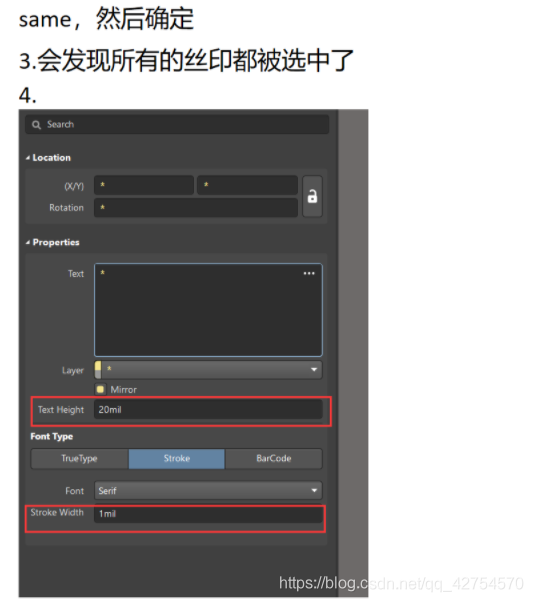

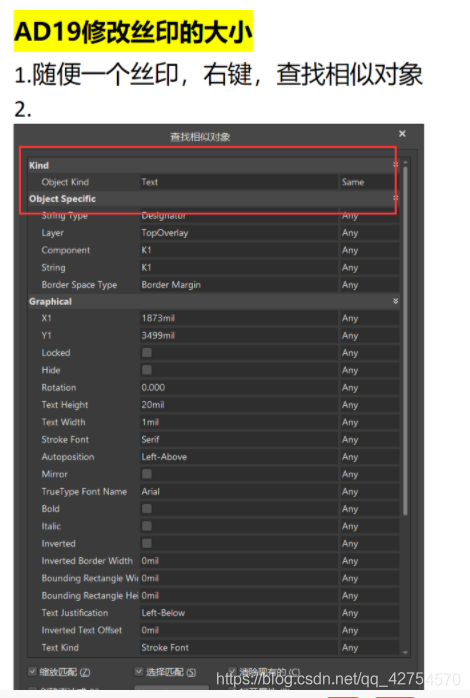

  5. 丝印规则
    在这里插入图片描述

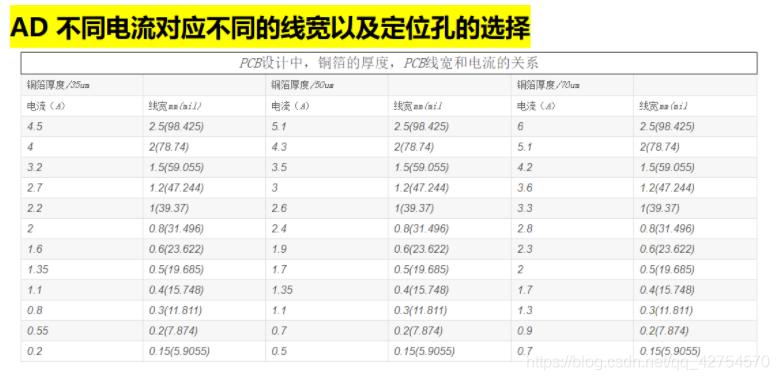

  6. 在这里插入图片描述

小技巧

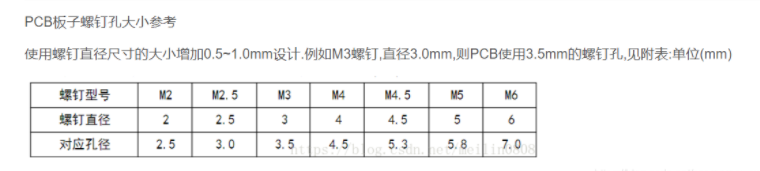

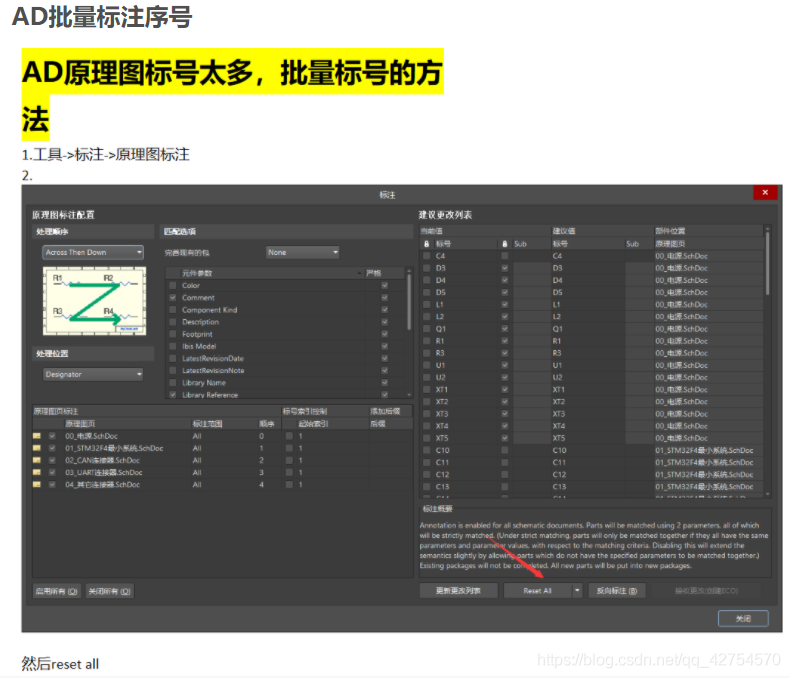

AD批量标注序号

在这里插入图片描述
在这里插入图片描述

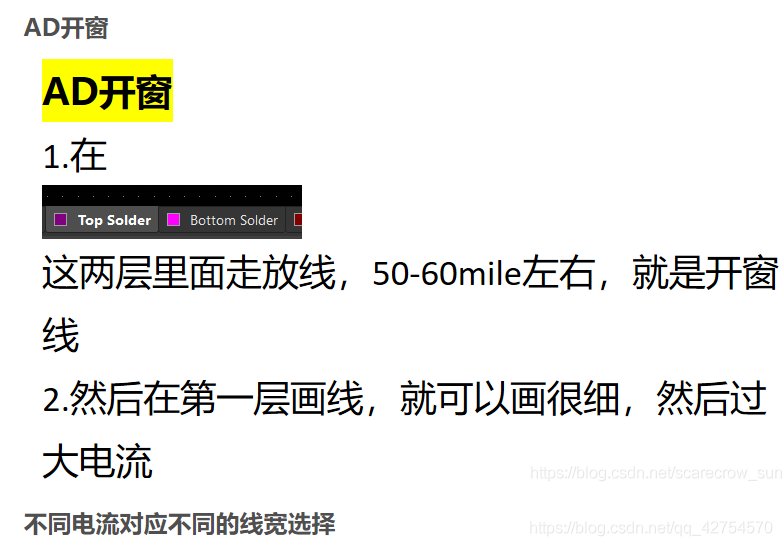

AD开窗

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

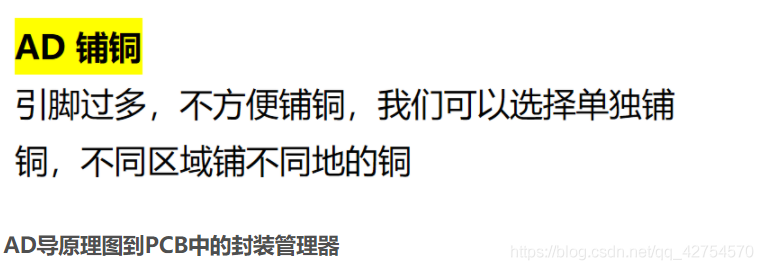

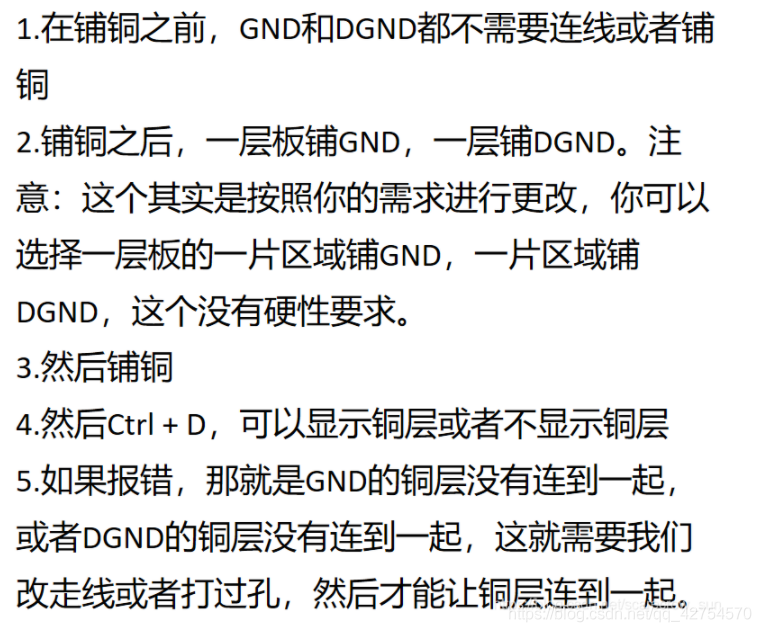

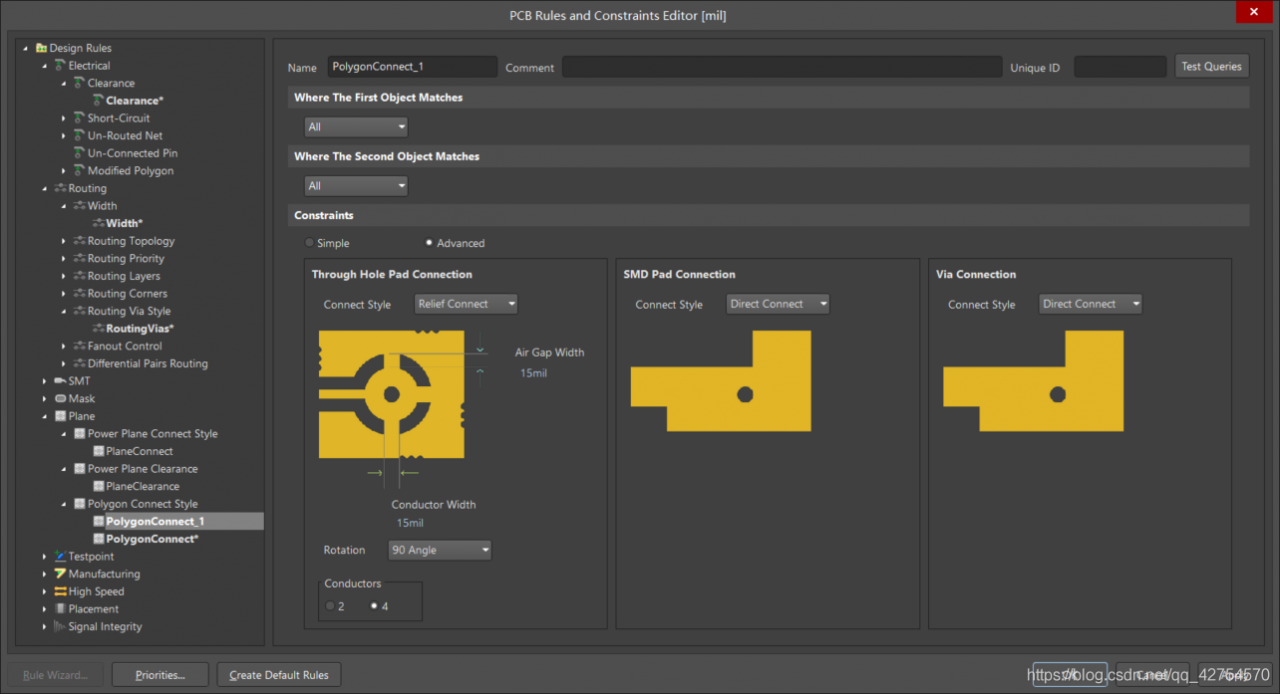

铺铜的方式

在这里插入图片描述
在这里插入图片描述

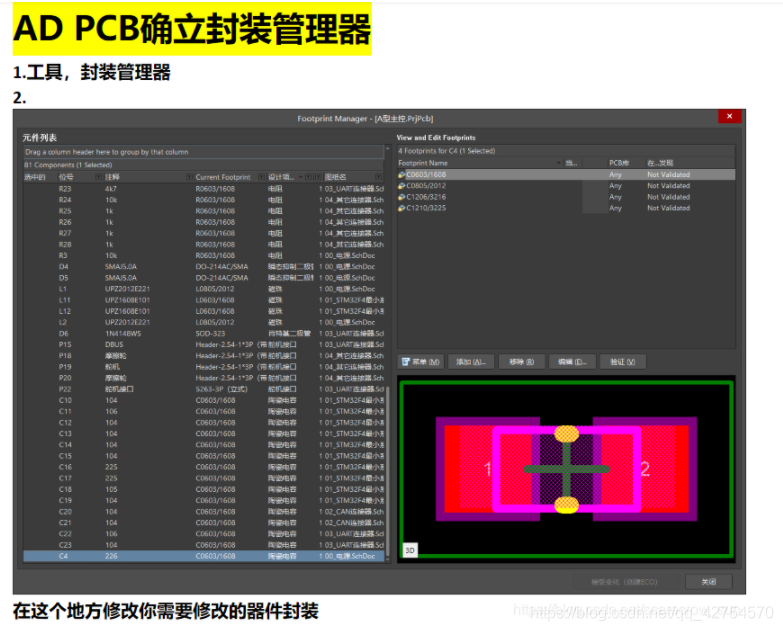

AD导原理图到PCB中的封装管理器

在这里插入图片描述

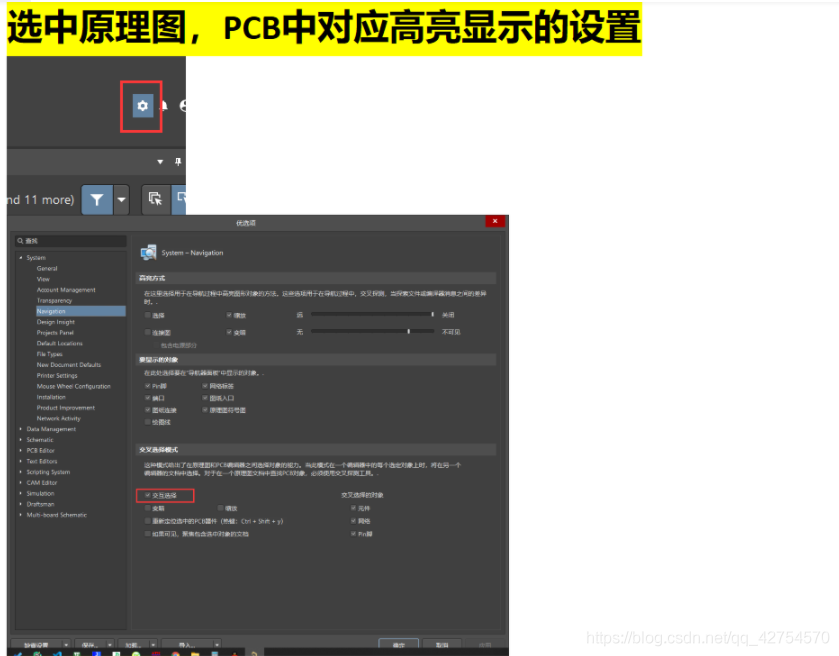

选中原理图，对应PCB高亮显示

在这里插入图片描述
选中即可

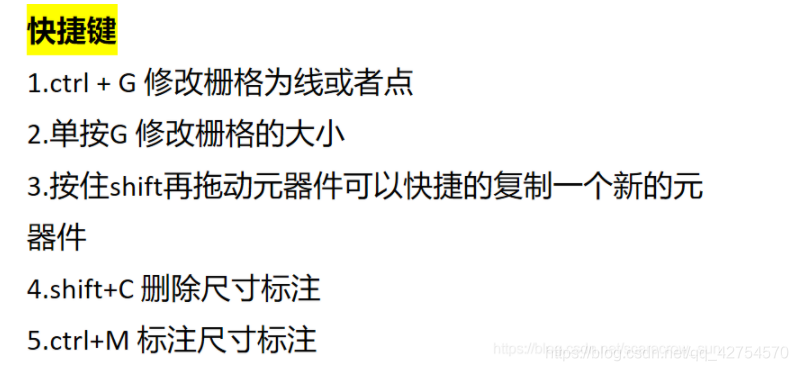

快捷键

在这里插入图片描述

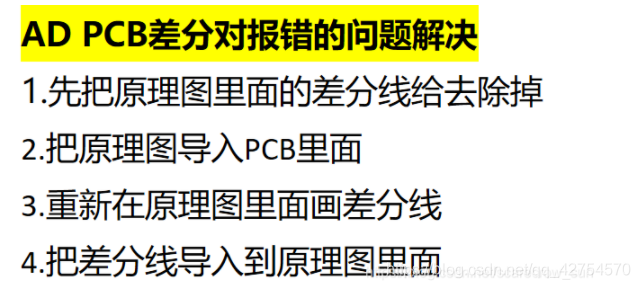

差分布线报错

在这里插入图片描述

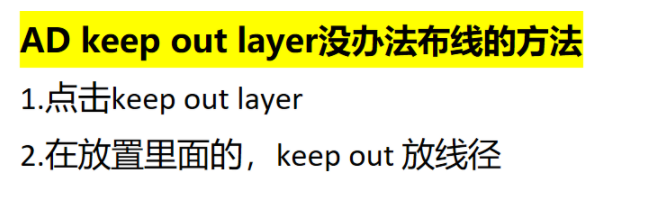

5.AD19中keep outlayer用ctrl+w无法布线的解决方法
在这里插入图片描述

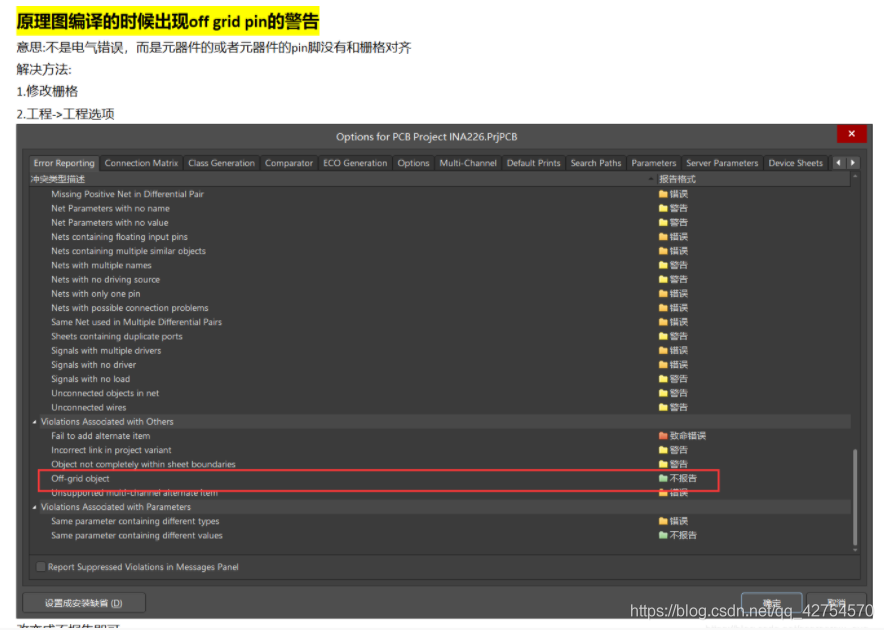

原理图编译报off gird pin的警告
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
