【二】栅格数据显示拉伸色带(以DEM数据为例)

一、前言

前文已经对GIS软件数据加载和数据框调整进行介绍,本节将以DEM数据为例,对栅格数据拉伸色带设置进行介绍,DEM只是一种栅格数据,小伙伴们可以参照DEM设置其他栅格数据进行设置。

https://img-blog.csdnimg.cn/866a9aef51514273bcdd8a0187ad396d.png

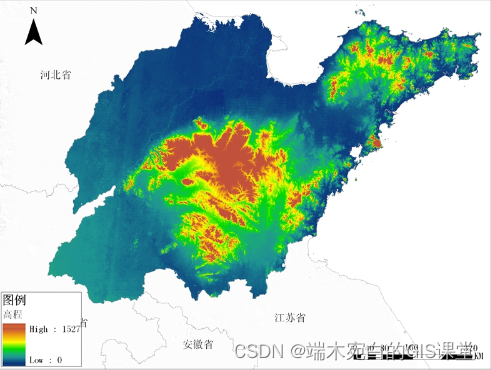

 可能有小伙伴经常可以见到如上的DEM图,就是我们如何对自己研究区域的DEM进行拉伸得到对应的一个显示效果。

二、具体操作

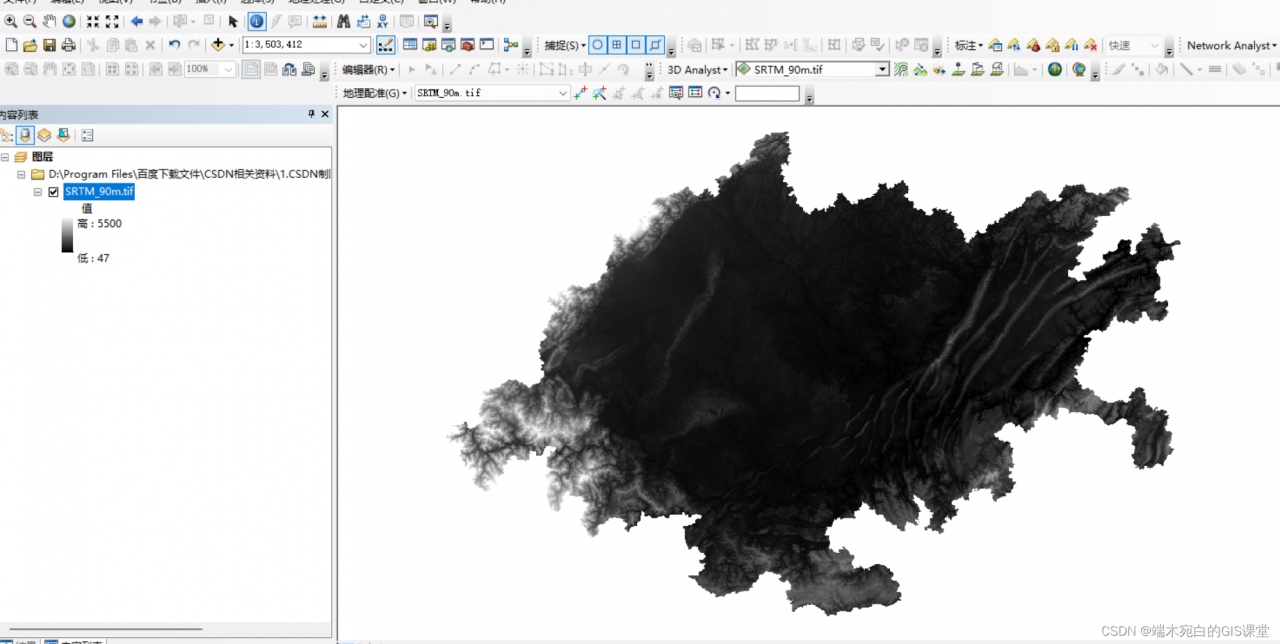

1、首先将DEM数据加载进去

https://img-blog.csdnimg.cn/e5ecf0672a2b485590ad0239d4ee5245.png

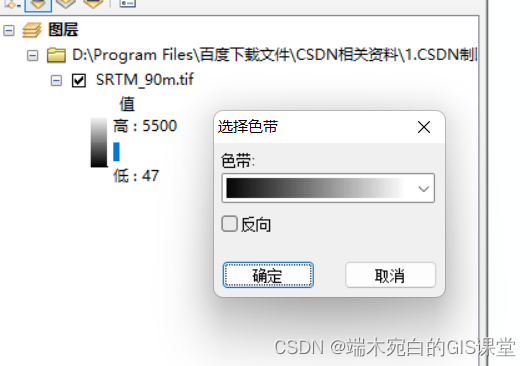

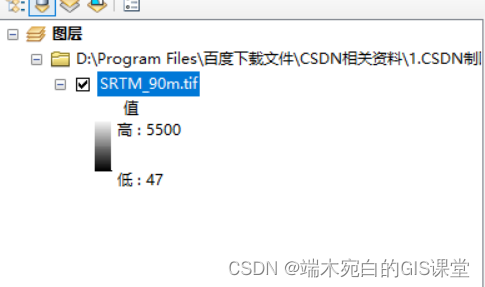

2、有两种方式可以进行,一种是直接双击图层里面黑白条状,会出现如下图的选择下拉框。

https://img-blog.csdnimg.cn/e3869f4d61334abb891bc21f1995913a.png

 选择里面有比较多可以进行选择,也可以进行反向显示效果。

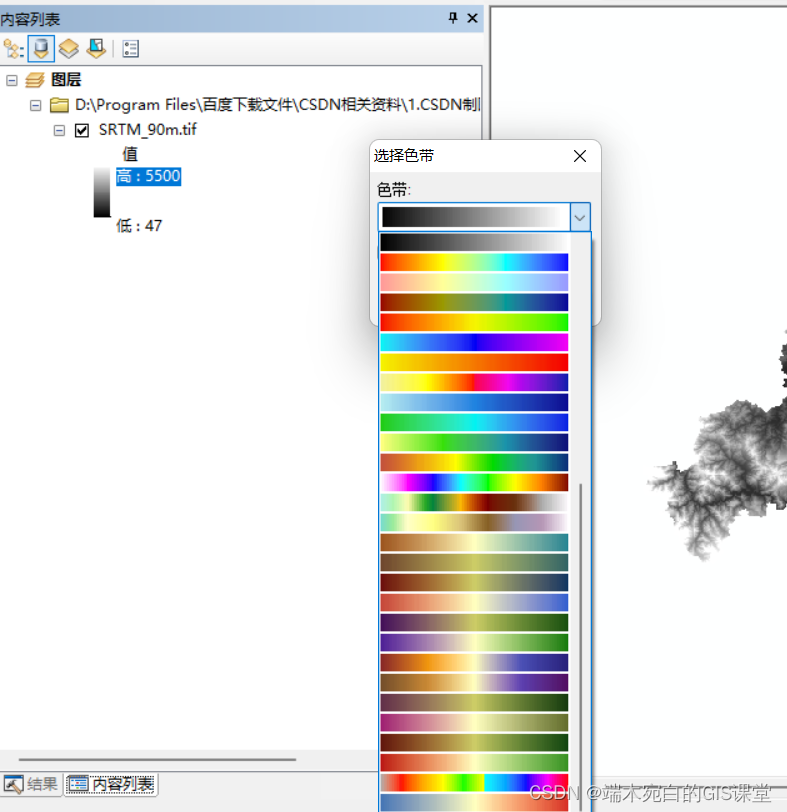

https://img-blog.csdnimg.cn/513746d3c195426ca9f324eca6a18423.png

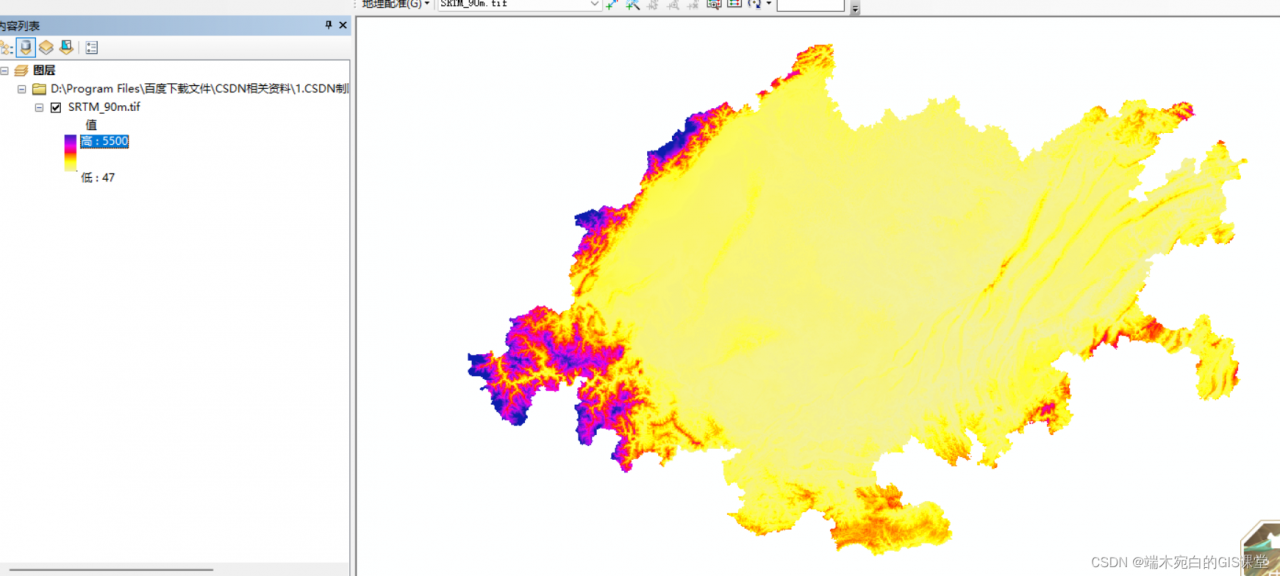

 喜欢那种颜色就可以选择哪一种,我们随机选择一种为例。https://img-blog.csdnimg.cn/eab0b69446854027a5f0246bd6509461.png

 这种效果看起来不好,因为这些都是预设的一些颜色拉伸,所以想要进行精准的控制,需要利用第二种方式。(并不是说这种方式不好,其实这种拉伸局限性大,)https://img-blog.csdnimg.cn/fe922a7bdc324c93b382d2d35bdcfa8c.png

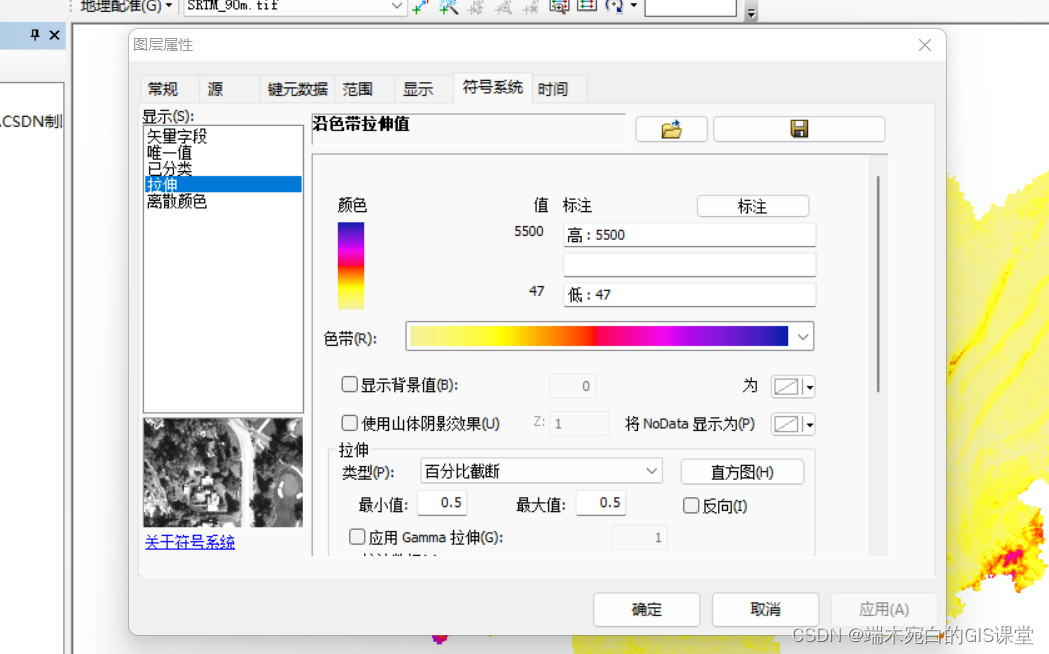

 3、双击图层名称,然后会跳出如下的选择菜单栏,找到符号系统。

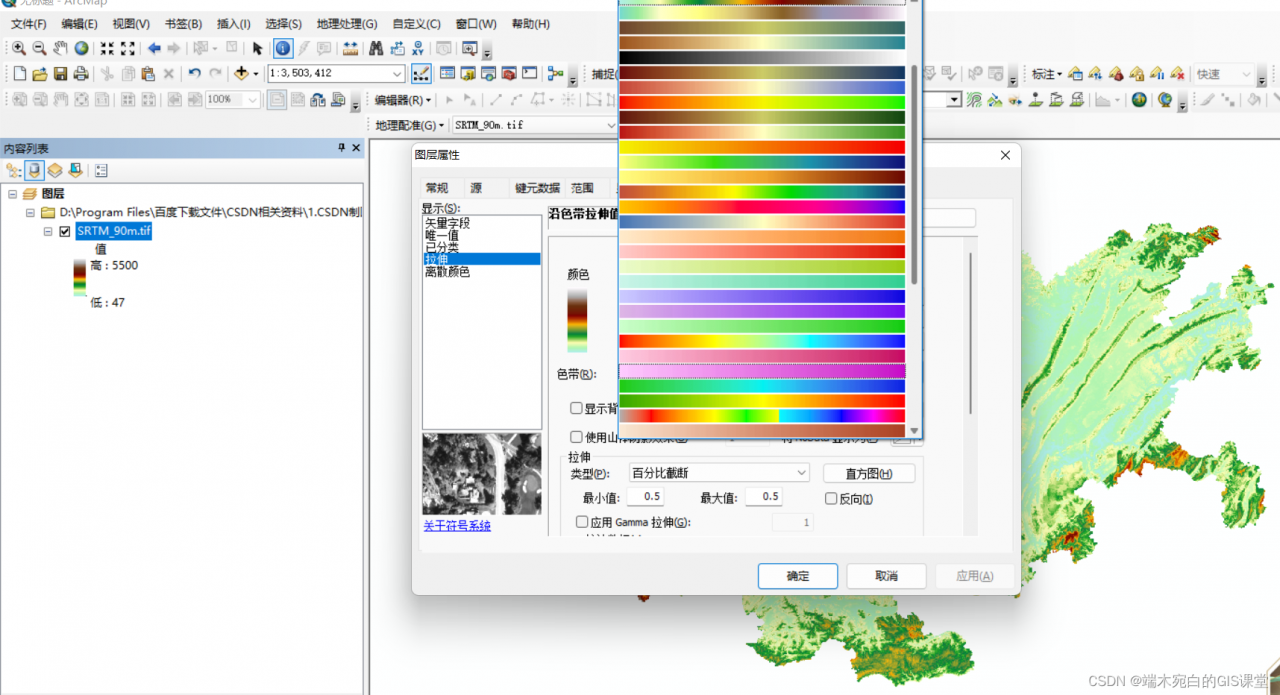

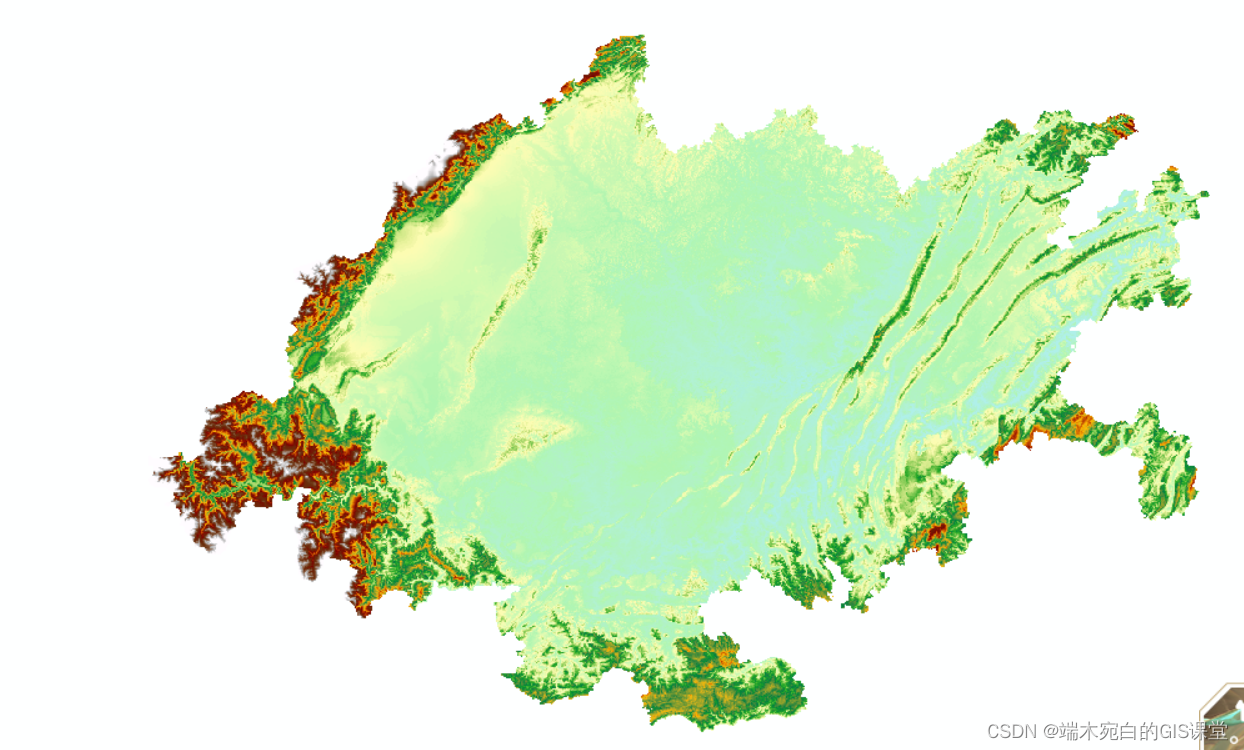

https://img-blog.csdnimg.cn/d158f7c5189a4ba29692beccff8c1a72.png  直接在色带里面选择自己想要的颜色,然后确定即可。

https://img-blog.csdnimg.cn/61ed3e11d1f0486d9ff8c1b997e577bd.png

 https://img-blog.csdnimg.cn/38ee9a3fa25a49f4a44ca737788d7dee.png

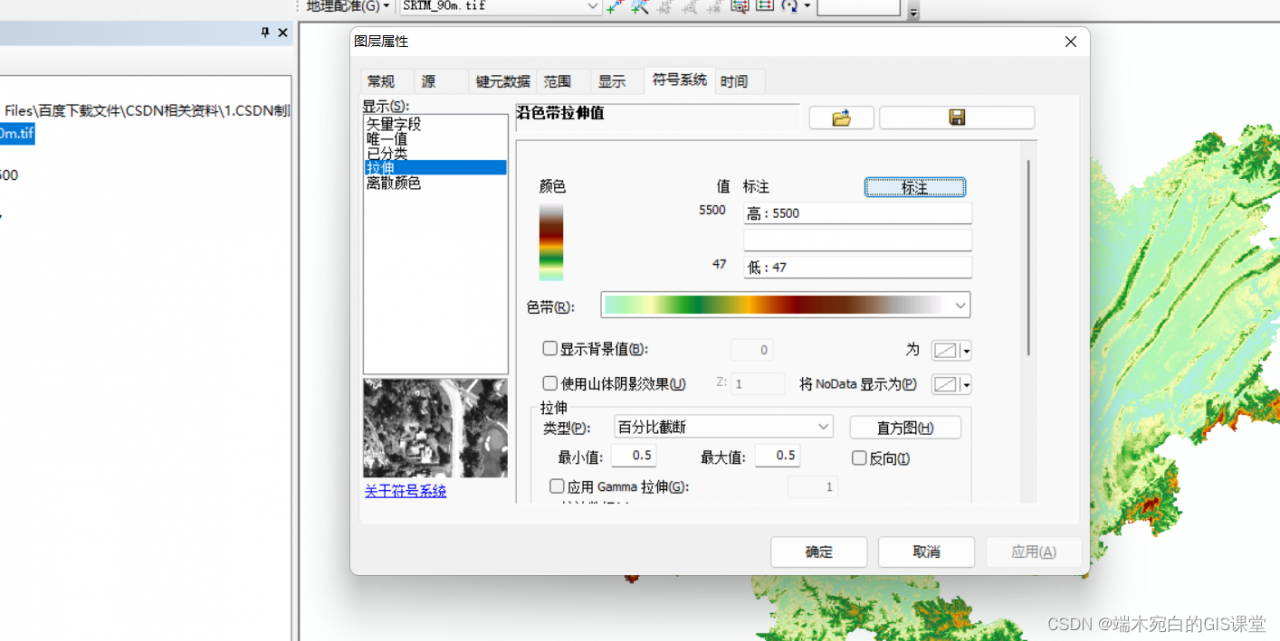

 也可以进行自主控制选择颜色,点击标注。https://img-blog.csdnimg.cn/92443a76d86f4c9f995f611eb5facb2b.png

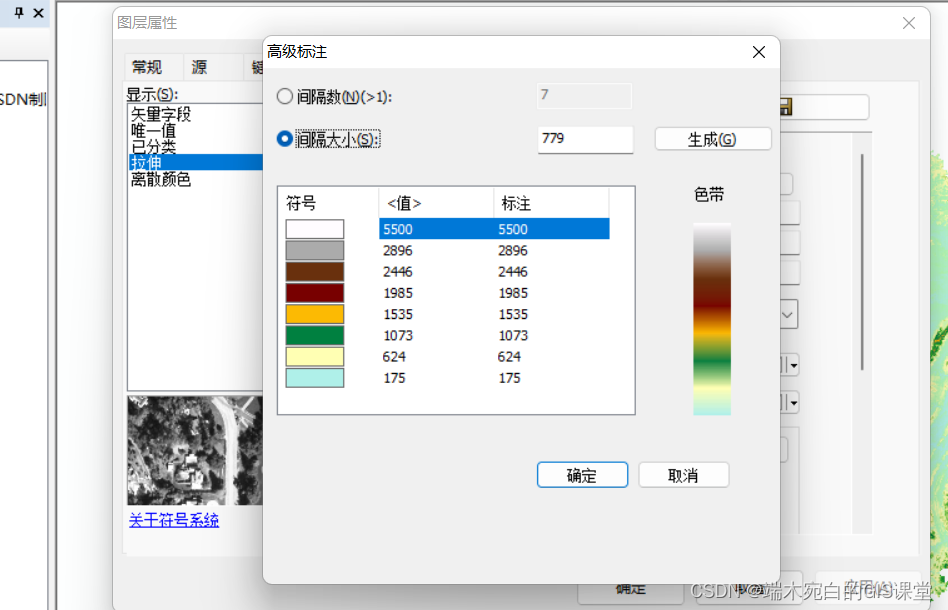

 可以对高程颜色区间进行设置和间隔大小都可以进行设置。同样可以直接对颜色进行自主设置。https://img-blog.csdnimg.cn/e3e18cc3d47b4cbc9720f4926612e27e.png

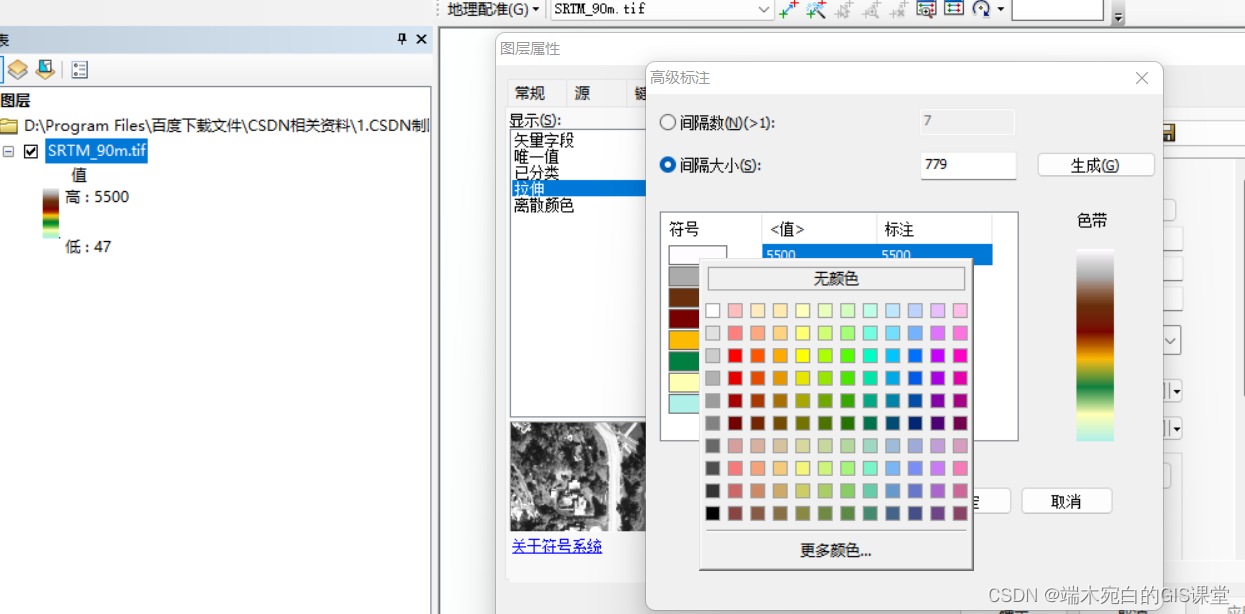

 单间符号这个颜色长方形会跳出颜色选择,对颜色进行自主设置。

https://img-blog.csdnimg.cn/91924027272444c98fbc56f6ea14b558.png

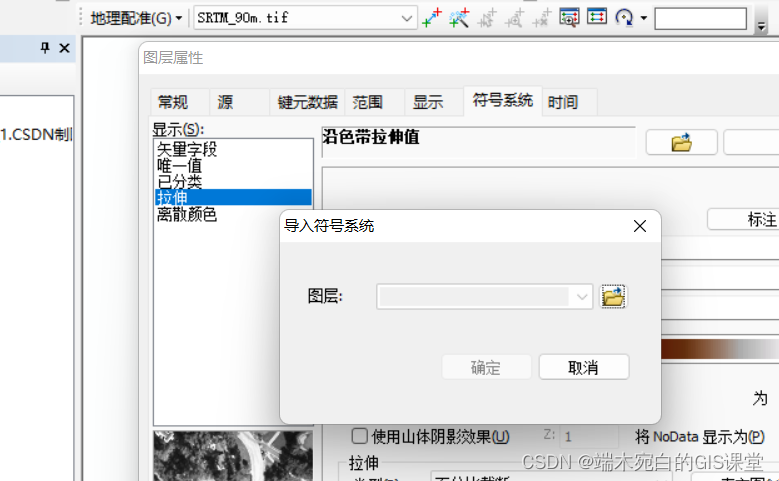

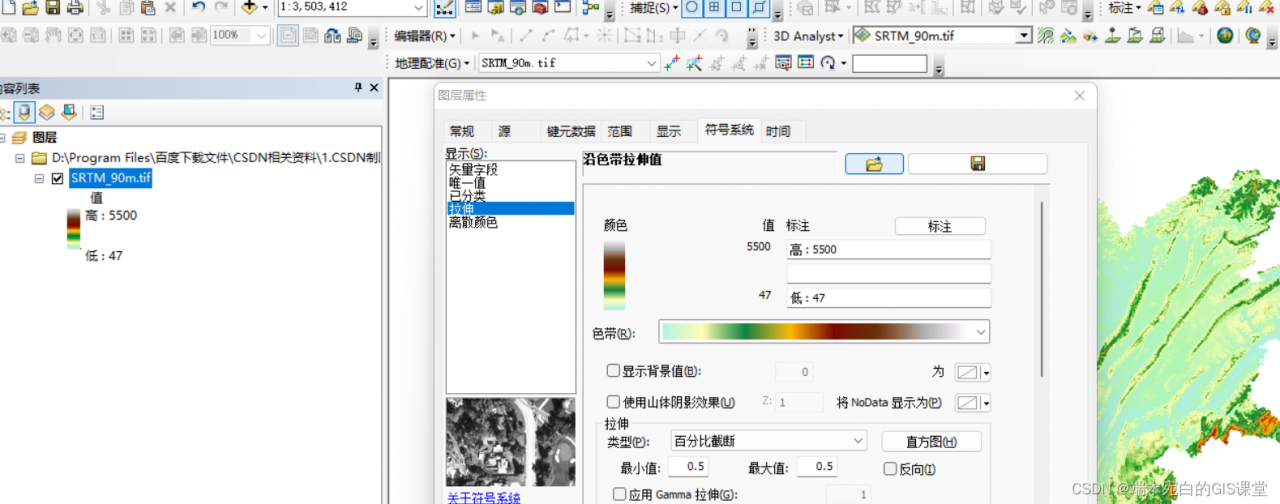

 4、此外还可以直接引用别人的DEM图层设置,将DEM加载进来,然后点击这个导入图案。

https://img-blog.csdnimg.cn/a12529bf550845bc81b185e73222e77c.png https://img-blog.csdnimg.cn/59214896c0984e89aa479cd3a31445d2.png

 选择需要采用的图层即可。
