Flink中如何判断需要几个slot以及任务链的划分

Flink中如何判断需要几个slot以及任务链的划分

1. 设置全局的并发

object Flink01_WordCount_Chain_Scala {
  def main(args: Array[String]): Unit = {
    // 1.创建执行环境
    val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    // 设置并行度
    env.setParallelism(1)

    // 2.从socket读取数据
    val input: DataStream[String] = env.socketTextStream("hadoop01", 9999)

    // 3.将数据压平
    val flatMapDS: DataStream[String] = input.flatMap(_.split(" "))

    // 4.转换为元组
    val lineToTupleDS: DataStream[(String, Int)] = flatMapDS.map((_, 1))

    // 5.分组
    val keyedDS: KeyedStream[(String, Int), String] = lineToTupleDS.keyBy(_._1)

    // 6.聚合
    val result: DataStream[(String, Int)] = keyedDS.sum(1)

    // 7.打印测试
    result.print()

    // 8.提交
    env.execute()
  }
}

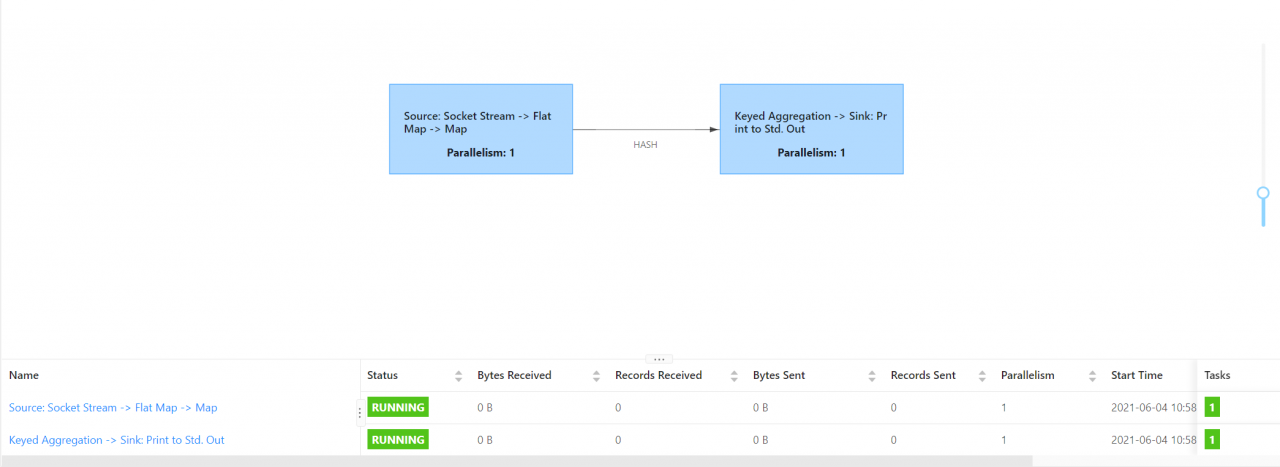

此时提交任务到Flink中，可以看到的是两个任务链，共用1个slot。

2. 给某个算子单独设置并发

object Flink01_WordCount_Chain_Scala {
  def main(args: Array[String]): Unit = {
    // 1.创建执行环境
    val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    // 设置并行度
    env.setParallelism(1)

    // 2.从socket读取数据
    val input: DataStream[String] = env.socketTextStream("hadoop01", 9999)

    // 3.将数据压平
    val flatMapDS: DataStream[String] = input.flatMap(_.split(" ")).setParallelism(2)

    // 4.转换为元组
    val lineToTupleDS: DataStream[(String, Int)] = flatMapDS.map((_, 1))

    // 5.分组
    val keyedDS: KeyedStream[(String, Int), String] = lineToTupleDS.keyBy(_._1)

    // 6.聚合
    val result: DataStream[(String, Int)] = keyedDS.sum(1)

    // 7.打印测试
    result.print()

    // 8.提交
    env.execute()
  }
}

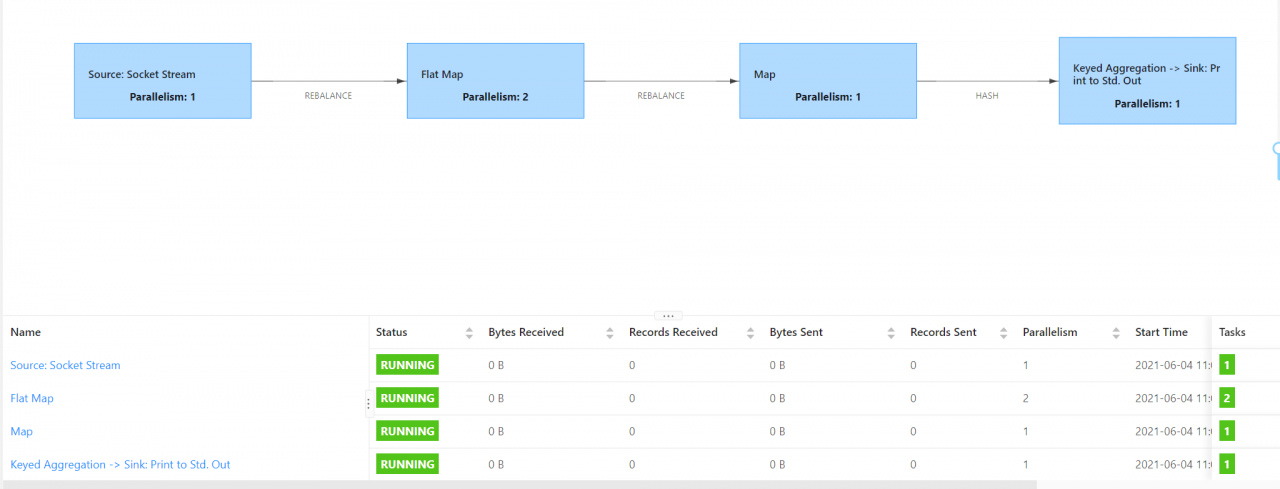

全局并发为1，单独设置flatMap算子并发为2，此时提交任务到Flink集群中，可以看到4个任务链，共用2个slot。

注意：也就是说任务链的划分和是否进行keyBy等shuffle操作有关，如果在并行度一致的情况下，只要进行了keyBy等shuffle操作，就会划分任务链。如果对于并行度不同的情况下，发生并行度改变时也会增加任务链个数。对于Slot而言，由于所有的任务都在同一个共享组中，所以说Slot的个数等于并行度最大的算子所使用的Slot。

3. 设置不同的共享组

object Flink01_WordCount_Chain_Scala {
  def main(args: Array[String]): Unit = {
    // 1.创建执行环境
    val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    // 设置并行度
    env.setParallelism(1)

    // 2.从socket读取数据
    val input: DataStream[String] = env.socketTextStream("hadoop01", 9999)

    // 3.将数据压平
    val flatMapDS: DataStream[String] = input.flatMap(_.split(" ")).slotSharingGroup("group1")

    // 4.转换为元组
    val lineToTupleDS: DataStream[(String, Int)] = flatMapDS.map((_, 1))

    // 5.分组
    val keyedDS: KeyedStream[(String, Int), String] = lineToTupleDS.keyBy(_._1)

    // 6.聚合
    val result: DataStream[(String, Int)] = keyedDS.sum(1).slotSharingGroup("group2")

    // 7.打印测试
    result.print()

    // 8.提交
    env.execute()
  }
}

给其中连个算子设置不同的共享组，由于共享组是下一个算子继承上一个算子的共享组，设置flatMap算子的共享组为group1，此时由于继承关系map算子的共享组也为group1，同理sum和print算子也是处于同一个共享组group2。由于共享组不同，所以要划分任务链，此时任务链个数为3，同时由于全局的并行度为1，共享组内最大的并行度为1，所以需要3个slot。

4. 设置不同的共享组，组内设置并行度

object Flink01_WordCount_Chain_Scala {
  def main(args: Array[String]): Unit = {
    // 1.创建执行环境
    val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    // 设置并行度
    env.setParallelism(1)

    // 2.从socket读取数据
    val input: DataStream[String] = env.socketTextStream("hadoop01", 9999)

    // 3.将数据压平
    val flatMapDS: DataStream[String] = input.flatMap(_.split(" ")).slotSharingGroup("group1")

    // 4.转换为元组
    val lineToTupleDS: DataStream[(String, Int)] = flatMapDS.map((_, 1)).setParallelism(2)

    // 5.分组
    val keyedDS: KeyedStream[(String, Int), String] = lineToTupleDS.keyBy(_._1)

    // 6.聚合
    val result: DataStream[(String, Int)] = keyedDS.sum(1).slotSharingGroup("group2")

    // 7.打印测试
    result.print()

    // 8.提交
    env.execute()
  }
}

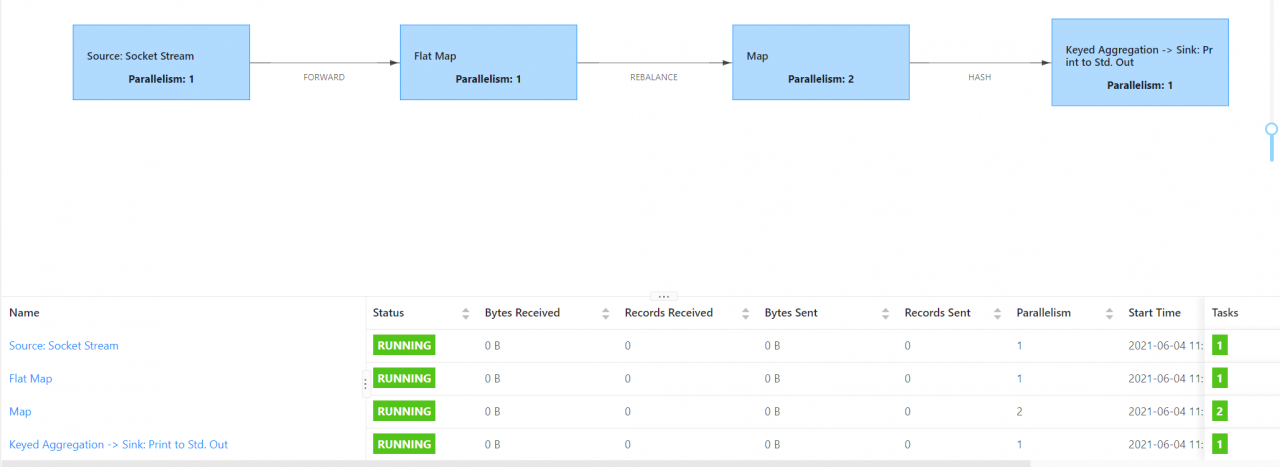

此时一共3个共享组，至少需要三个slot，由于共享组group1中的最大并行度算子是2，所以需要4个slot，同时也是4个任务链。

总结：从以上的示例可以看出，slot的任务等于共享组内最大并行度之和。任务链的切分和是否进行shuffle等操作以及并行度一致有关。并行度不一致切分任务链，进行keyBy等shuffle操作也会切分任务链。

5. 其它方式切分任务链

通过startNewChain或者disableOperatorChaining可以让某一个算子开启一个新的任务链或禁用任务链，也可以实现切分任务链。

bject Flink01_WordCount_Chain_Scala {
  def main(args: Array[String]): Unit = {
    // 1.创建执行环境
    val env: StreamExecutionEnvironment = StreamExecutionEnvironment.getExecutionEnvironment
    // 设置并行度
    env.setParallelism(1)

    // 2.从socket读取数据
    val input: DataStream[String] = env.socketTextStream("hadoop01", 9999)

    // 3.将数据压平
    val flatMapDS: DataStream[String] = input.flatMap(_.split(" ")).startNewChain()

    // 4.转换为元组
    val lineToTupleDS: DataStream[(String, Int)] = flatMapDS.map((_, 1))

    // 5.分组
    val keyedDS: KeyedStream[(String, Int), String] = lineToTupleDS.keyBy(_._1)

    // 6.聚合
    val result: DataStream[(String, Int)] = keyedDS.sum(1)

    // 7.打印测试
    result.print()

    // 8.提交
    env.execute()
  }
}

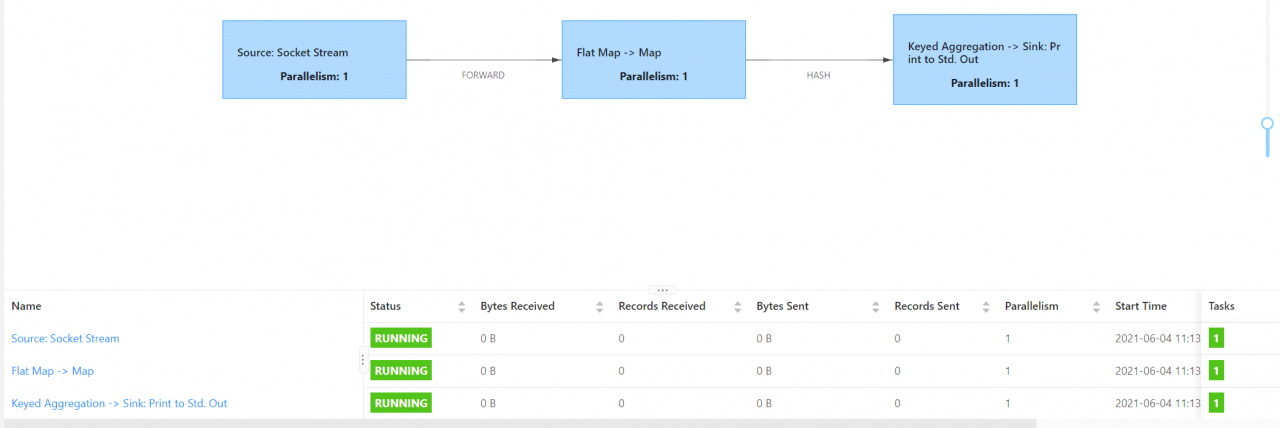

最后的结果是socket是一个任务链，flatMap和map合并成一个任务链，keyBy后合并成一个任务链。从flatMap重新开始一个新的任务链。如果使用disableOperatorChaining将会把flatMap单独切分一个任务链，不会和map以及socket合并。
