[ROS] ROS基础，创建工作空间，创建功能包，ros功能包相关命令，Catkin编译系统，catkin_make的编译方式

1.工作空间

工作空间（work space）是ROS系统中存放工程开发相关的文件夹，其目录结构如下：

src：代码空间（Source Space），用于存放开发代码

build：编译空间（Build Space），catkin（CMake）的缓存信息和中间文件

devel：开发空间（Development Space），生成的目标文件（包括头文件，动态链接库，静态链接库，可执行文件等）、环

境变量

install：安装空间（Install Space）

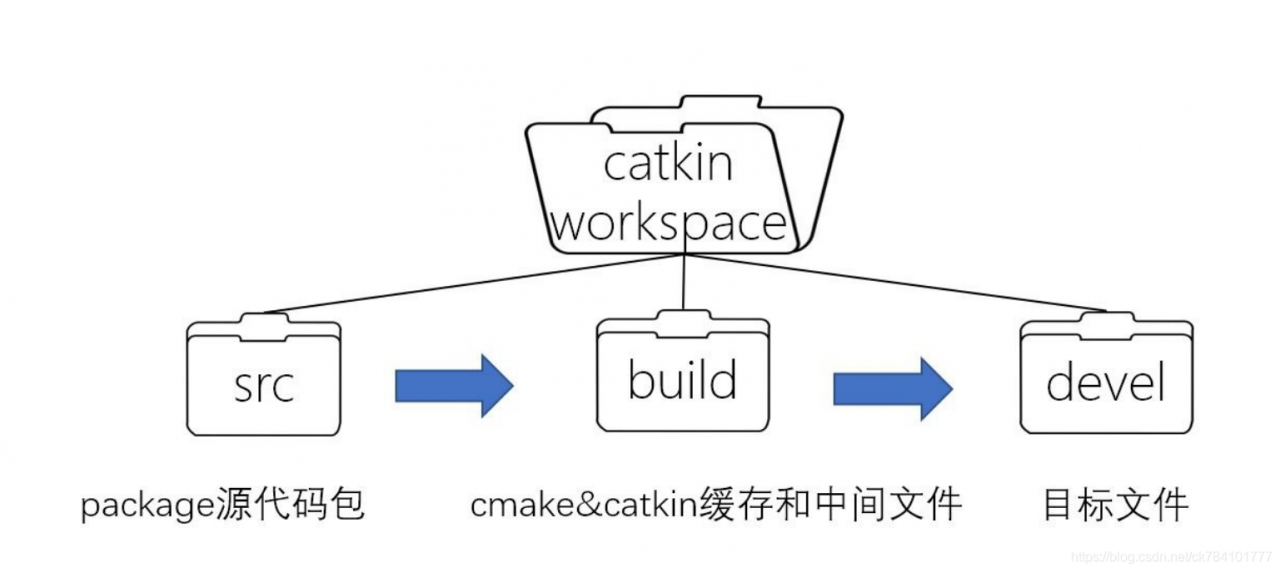

一个最小的项目结构如图所示

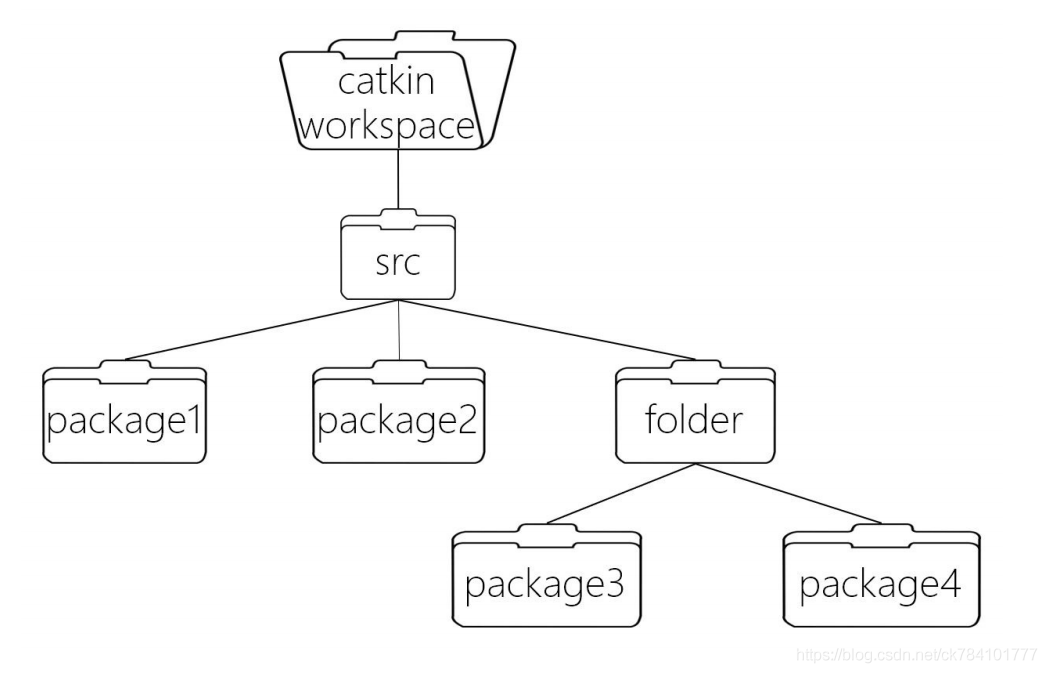

后两个路径由 catkin 系统自动生成、管理，我们日常的开发一般不会去涉及，而主要用到的是src文件夹，我们写的 ROS 程序、网上下载的 ROS 源代码包都存放在这里。 在编译时，catkin 编译系统会递归的查找和编译 src/ 下的每一个源代码包。因此你也可以把几个源代码包放到同一个文件夹下，如下图所示：

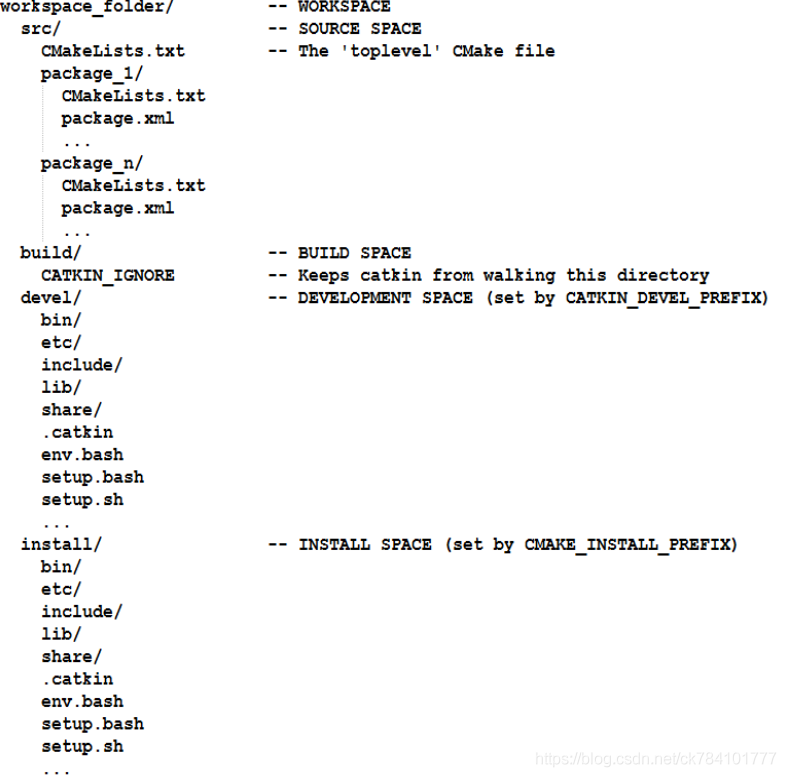

更加详细的目录结构如下：



1.1 如何创建并编译一个工作空间

创建工作空间

在根目录下创建一个叫catkin_ws的工作空间，并进入到src目录下进行初始化

$ source /opt/ros/kinetic/setup.bash
$ mkdir -p ~/catkin_ws/src
$ cd ~/catkin_ws/src
$ catkin_init_workspace

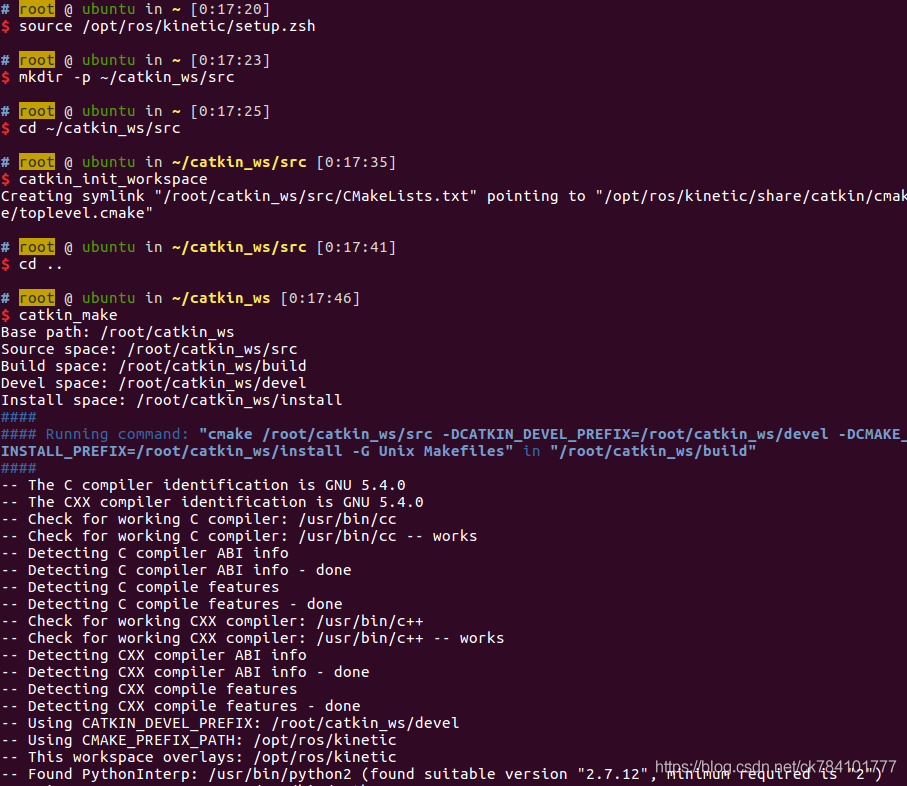

编译工作空间

catkin_make相当于cmake编译器，ROS对其进行改造（加入CMakeLists.txt进行功能包索引）。一般在修改了src下的程序代码或配置文件后需要进行编译。

$ cd ~/catkin_ws

$ catkin_make

设置环境变量

在这里记住一点，但凡编译过工作空间，一定要重新source环境变量，否则代码不会更新。

这里使用的是setup.bash,还有两个文件为setup.sh和setup.zsh，要source哪个文件取决于你的默认解释程序（echo $SHELL）

$ souce ~/catkiin_ws/devel/setup.bash



补充：工作空间的覆盖

ROS系统中工作空间存在Overlaying机制，即工作空间覆盖机制，catkin支持包的逐层覆盖, 当前最高,其它依据source的顺序逐层变高, 高层可覆盖低层. ，符合以下规则：

1）工作空间的路径记录在ROS_PACKAGE_PATH环境变量中

2）新设置的路径(source后）会放在ROS_PACKAGE_PATH变量的最前端

3）运行程序时，ROS会优先在靠近前端的工作空间中查找指定的功能包

4）只有当前端工作空间不存在该功能包时才向后查找

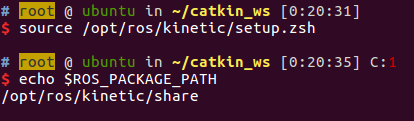

如图所示

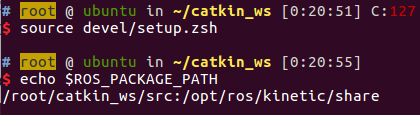

可以观察到source当前工作空间后，将当前工作空间的绝对路径放到了系统工作空间之前



2.功能包

1.Ros功能包简介

ROS中的package的定义更加具体，它不仅是Linux上的软件包，更是catkin编译的基本单元，我们调用 catkin_make 编译的对象就是一个个ROS的package，也就是说任何ROS程序只有组织成package才能编译 。所以 package 也是 ROS 源代码存放的地方，任何 ROS 的代码无论是 C++ 还是Python 都要放到 package 中，这样才能正常的编译和运行。

一个 package 可以编译出来多个目标文件（ ROS 可执行程序、动态静态库、头文件等等）。



2.功能包创建方式

ROS里的功能包用于区分某个文件夹下代码的功能，如机器人有移动，导航，视觉等功能，我们为整个机器人创建工作空间，也可称为一个项目，接来要开发它的各个功能，于是我们使用功能包来分隔一类别代码。下面是创建功能包的方式：

下面命令创建了一个叫做test1个功能包，导入了rospy roscpp依赖包，ROS支持python和c++开发，所以导入这两个依赖包让功能包可以通过这两种语言开发。

创建完功能包后需要catkin_make进行编译，编译后需要source当前工作空间，这样就完成了功能包的创建

$ cd ~/catkin_ws/src
$ catkin_create_pkg test1 rospy roscpp
$ cd ~/catkin_ws
$ catkin_make
$ source devel/setup.bash

补充：如果是第三方下载的，如需进行catkin_create_pkg，直接执行catkin_make编译即可



2.ros功能包的目录结构

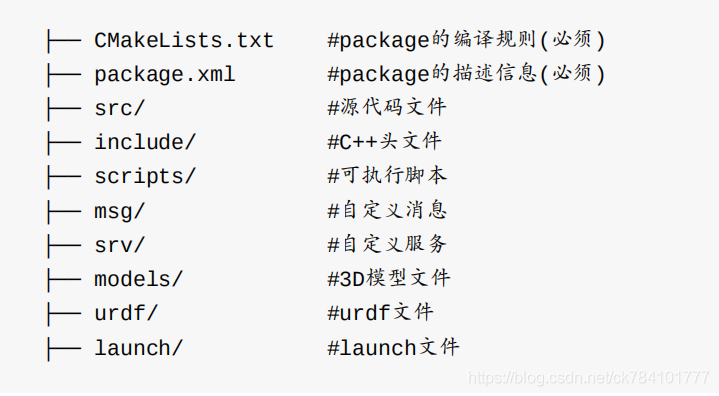

如果所示，一个功能包的目录结构如下，CmakeLists.txt和package.xml是必须的，分别定义编译规则和描述信息。

其他类似src、include、scripts这些目录命名都是约定俗成的，并未明确定义，但是ros默认会去这些目录下找相关文件，所以为了标准化，请规范命名

更加详细的描述如下

  • CMakeLists.txt:定义package的包名、依赖、源文件、目标文件等编译规则，是package
  • 不可少的成分
  • package.xml:描述package的包名、版本号、作者、依赖等信息，是package不可少的成
  • 分
  • src/:存放ROS的源代码，包括C++的源码和(.cpp)以及Python的module(.py)
  • include/:存放C++源码对应的头文件
  • scripts/:存放可执行脚本，例如shell脚本(.sh)、Python脚本(.py)
  • msg/:存放自定义格式的消息(.msg)
  • srv/:存放自定义格式的服务(.srv)
  • models/:存放机器人或仿真场景的3D模型(.sda, .stl, .dae等)
  • urdf/:存放机器人的模型描述(.urdf或.xacro)
  • launch/:存放launch文件(.launch或.xml)



注意：同一个工作空间不能存在相同名称的功能包，不同工作空间可以存在相同名称的功能包



3.功能包相关命令rospack

rospack 是对 package 管理的工具，命令的用法如下：

  • rospack list ：列出本机所有package
  • rospack depends [package] ：显示package的依赖包
  • rospack find [package] ：定位某个package
  • rospack profile ：刷新所有package的位置记录



4.功能包相关命令roscd

roscd 命令类似与 Linux 系统的 cd ，改进之处在于 roscd 可以直接 cd 到 ROS 的软件包。

  • roscd [package]：cd到ROS Package的目录

补充：使用前必须source空间



5.功能包相关命令

rosdep 是用于管理ROS package依赖项的命令行工具，用法如下：


  • rosdep check [pacakge] ：检查package的依赖是否满足
  • rosdep install [pacakge] ：安装pacakge的依赖
  • rosdep db ：生成和显示依赖数据库
  • rosdep init ：初始化/etc/ros/rosdep中的源
  • rosdep keys ：检查package的依赖是否满足
  • rosdep update ：更新本地的rosdep数据库

一个较常使用的命令是 rosdep install --from-paths src --ignore-src --rosdistro=kinetic - y , 用于安装工作空间中 src 路径下所有 package 的依赖项（由 pacakge.xml 文件指定）

使用方式形如： rosdep install --from-paths /home/user/catkin_ws/src --ignore-src --rosdistro=kinetic - y



3.Catkin编译系统

1.两个文件

一个 Catkin 的软件包（ package ）必须要包括两个文件：

  • package.xml:包括了package的描述信息，例如name, description, version, maintainer(s), license
  • CMakeLists.txt:构建package所需的CMake文件，作用为：调用Catkin的函数/宏，解析 package.xml ，找到其他依赖的catkin软件包，将本软件包添加到环境变量

2.catkin编译的工作流程

  • 1.首先在工作空间catkin_ws/src/下递归的查找其中每一个ROS的package。
  • 2. package中会有package.xml和CMakeLists.txt文件，Catkin(CMake)编译系统依据CMakeLists.txt文件,从而生成makefiles(放在catkin_ws/build/)。
  • 3.然后make刚刚生成的makefiles等文件，编译链接生成可执行文件(放在catkin_ws/devel)。
也就是说， Catkin就是将 cmake 与 make 指令做了一个封装从而完成整个编译过程的工具 。 catkin有比较突出的优点，主要是操作更加简单、一次配置，多次使用 、跨依赖项目编译

3.使用方式

要用 catkin 编译一个工程或软件包，只需要用 catkin_make 指令。一般当我们写完代码，执行一次 catkin_make 进行编译 , 调用系统自动完成编译和链接过程，构建生成目标文件。编译的一般性流程如下：

$ cd ~/catkin_ws #进入工作空间,catkin_make必须在工作空间下执行
$ catkin_make #开始编译
$ source ~/catkin_ws/devel/setup.bash #刷新坏境

编译之后，catkin_make运行后终端输出文件部分解析

#基本路径

Base path: /home/user/catkin_ws

Source space: /home/user/catkin_ws/src  --SOURCE SPACE 源空间

Build space: /home/user/catkin_ws/build  --BUILD SPACE 编译空间

Devel space: /home/user/catkin_ws/devel  --DEVEL SPACE 开发空间

Install space: /home/user/catkin_ws/install --INSTALL SPACE 安装空间

注意:catkin编译之前需要回到工作空间目录，catkin_make在其他路径下编译不会成功。编译完成后，如果有新的目标文件产生（原来没有），那么一般紧跟着要source刷新环境，使得系统能够找到刚才编译生成的ROS可执行文件。这个细节比较容易遗漏，致使后面出现可执行文件无法打开等错误



4.catkin_make可选参数

用ninja或nmake方式编译

  • --use-ninja ：用ninja取代make
  • --use-nmake：用nmake取'make --force-cmake 强制cmake，即使已经cmake过

指定源码位置，如果源码不在当前工作空间的src下

  • --source my_src  ：my_src为指定的src路径(默认为'workspace_base/src')
  • --build BUILD ：build的路径 ，指定编译后build文件存放的位置(默认为'workspace_base/build')
仅编译指定的功能包
  • catkin_make -DCATKIN_WHITELIST_PACKAGES="package1"：编译指定的包，仅编译package1

编译所有包

  • catkin_make -DCATKIN_WHITELIST_PACKAGES=""：在双引号内不填代表编译所有包
使用install模式

  • catkin_make install ：使用install模式，编译后的可执行文件将存放在install目录中


5.install与devel

devel模式通常用于代码编写与调试阶段，若是希望上线使用，应使用install模式，且删除devel目录。在source时应source install目录下的setup文件。

使用install模式的原因是devel包含源码，而install模式为可执行代码，从而保护了代码安全
