Qt4中学习使用QtCharts绘图五：绘制折线图

一、实例编写环境

操作系统：Windows 10 企业版
开发工具：Visual Studio 2010 旗舰版
开发环境：Qt4.8.6，QtCharts
编程语言：C++

二、涉及内容

本实例主要是在Qt4中学习使用QtCharts绘制简单的折线图；涉及的内容主要有：QValueAxis、QChart、QChartView、QLineSeries。
QValueAxis类用于操作图表轴，可以设置为显示带有勾号、网格线和阴影的轴线，轴的值绘制到刻度的位置；
QChart是一个可以在QGraphicscene中显示的控件；
QChartView是一个可以显示图表的独立控件；
QLineSeries用于标记绘制线性图

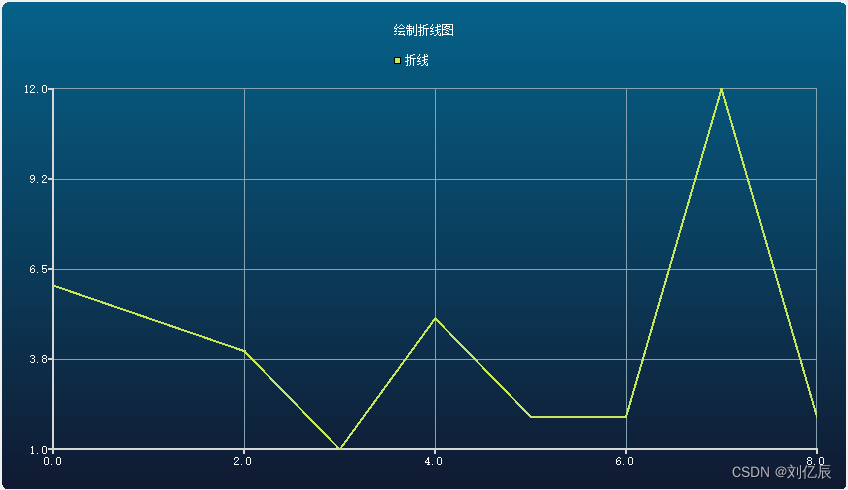

三、实例效果

四、关键代码

 QLineSeries* series = new QLineSeries();
 series->append(0, 6);
 series->append(2, 4);
 series->append(3,1);
 series->append(4,5);
 series->append(5,2);
 series->append(6,2);
 series->append(7,12);
 series->append(8,2);
 series->setName(QString::fromLocal8Bit("折线"));

 QValueAxis  * xAxis = new QValueAxis;
 QValueAxis  * yAxis = new QValueAxis;

view->chart()->setTheme(QChart::ChartThemeBlueCerulean);
 view->chart()->addSeries(series);
 view->chart()->createDefaultAxes();
 view->chart()->setAxisX(xAxis,series);
 view->chart()->setAxisY(yAxis,series);
 view->setRubberBand(QChartView::HorizontalRubberBand);
 view->chart()->setTitle(QString::fromLocal8Bit("绘制折线图"));

五、示例文件获取

如果您需要查看可以留留言获取或去笔者的下载中心搜索下载哦！点击下载

记得点赞收藏，谨防丢失！
