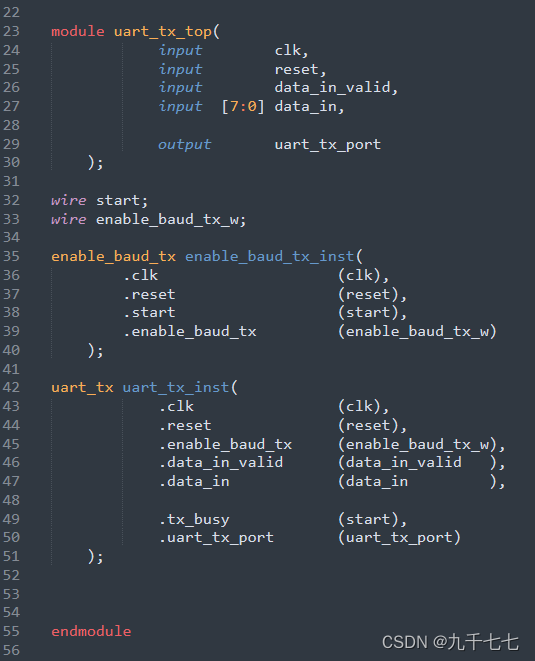

3. 波特率
4. 串口程序设计
5. 串口实例

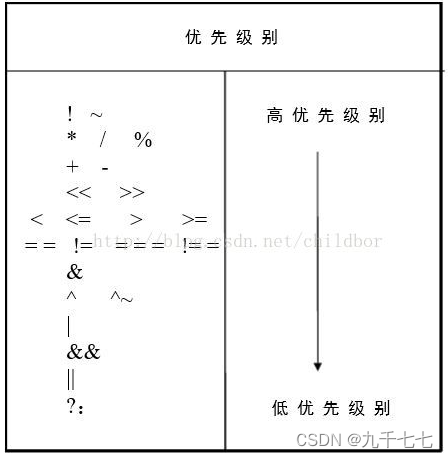

Verilog HDL语法优先级

串口通信

1. 串口通信定义、工作原理及协议传输时序

通用异步收发传输器(UniversalAsynchronousReceiver/Transmitter)，通常称作 UART，是一种异步收发传输器。将数据由串行通信与并行通信间作传输转换， UART 是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。
UART 作为异步串口通信协议的一种，工作原理是将传输数据的每个字符一位接一位地传输。
其中每一位(Bit)的意义如下：
起始位：先发出一个逻辑”0”的信号，表示传输字符的开始。
数据位：紧接着起始位之后，数据位的个数可以是 4、5、6、7、8 等，构成一个字符。通常采用 ASCII 码，从最低位开始传送，靠时钟定位。
奇偶校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验
数据传送的正确性。
停止位：它是一个字符数据的结束标志。可以是 1 位、1.5 位、2 位的高电平。由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。
空闲位：处于逻辑“1”状态，表示当前线路上没有数据传送。UART 协议传输时序如图 1
所示。
在这里插入图片描述

2. uart收发过程工作原理

发送数据过程：空闲状态，线路处于高电位；当收到发送数据指令后，拉低线路一个数据位的时间 T，接着数据按低位到高位依次发送，数据发送完毕后，接着发送奇偶校验位和停止位（停止位为高电位），一帧数据发送结束。
接收数据过程：空闲状态，线路处于高电位；当检测到线路的下降沿（线路电位由高电位变为低电位）时说明线路有数据传输，按照约定的波特率从低位到高位接收数据，数据接收完毕后，接着接收并比较奇偶校验位是否正确，如果正确则通知后续设备准备接收数据或存入缓存。由于 UART 是异步传输，没有传输同步时钟。为了能保证数据传输的正确性，UART 采用 16 倍数据波特率的时钟进行采样。每个数据有 16 个时钟采样，取中间的采样值，以保证采样不会滑码或误码。一般 UART 一帧的数据位数为 8，这样即使每个数据有一个时钟的误差，接收端也能正确地采样到数据。一个标准的 10 位异步串行通信协议(包含 1 个起始位、1 个停止位和 8 个数据位)收发时序，如图 2 所示：
在这里插入图片描述

3. 波特率

波特率表示每秒钟传送的码元符号的个数，它是对符号传输速率的一种度量，它用单位时间内载波调制状态改变的次数来表示，1波特即指每秒传输1个符号。在串口通信中，我们常用的波特有9600,19200,115200等，9200也就是每秒发送9600个bit数据，称为波特率为9600，其他的以此类推。

4. 串口程序设计

我们接下来的设计的串口程序波特率为115200。

4.1 发送模块（uart_tx）

4.1.1 整体模块图

在这里插入图片描述

4.1.2 模块分析

4.1.2.1 顶层模块

4.1.2.1.1 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25M时钟
reset	1 bit	reg	input	复位信号
data_in_valid	1 bit	reg	input	数据输入有效信号
data_in	8 bit	reg	input	8位数据输入
uart_tx_port	1 bit	reg	output	数据输出

4.1.2.1.2 Verilog 程序

在这里插入图片描述

4.1.2.2 波特率使能模块（Enable_baud_tx）

首先我们设计的是波特率为115200的串口发送程序，也就是说，需要1s发送115200个bit字节，列式为：1s / 115200 = 8.68us, 也就是需要我们每8.68us进行输出一次脉冲信号，也就是上面模块所示的Enable_baud_tx信号，以25M时钟为例，周期为40ns，计时8.68us,需要计数217。

4.1.2.2.1 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25Mz时钟信号
reset	1 bit	reg	input	复位信号
start	1 bit	reg	input	计数的使能信号
Enable_baud_tx	1 bit	reg	output	发送数据使能信号

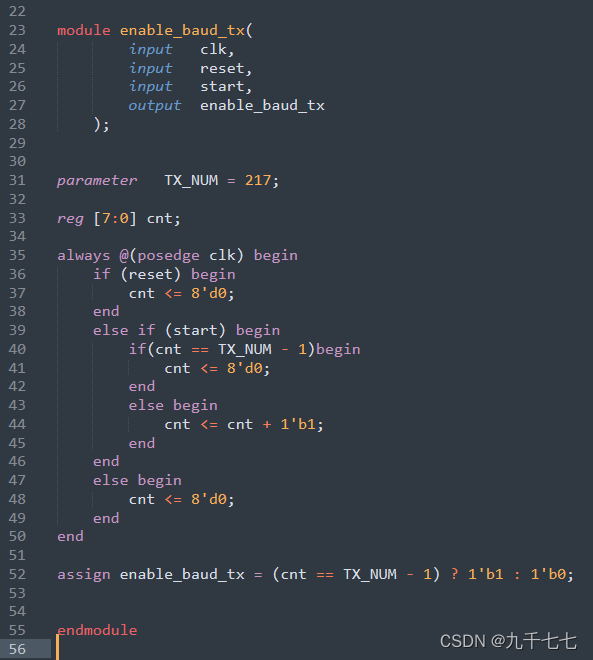

4.1.2.2.2 Verilog 程序

在这里插入图片描述

4.1.2.3 数据发送模块（uart_tx）

4.1.2.3.1 状态转移图

在这里插入图片描述

4.1.2.3.2 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25M时钟信号
reset	1 bit	reg	input	复位信号
Enable_baud_tx	1 bit	reg	input	状态转移使能信号
data_in_valid	1 bit	reg	input	数据输入有效信号
data_in	8 bit	reg	input	8位的数据输入
tx_busy	1 bit	reg	output	串口正在发送，忙碌信号
uart_tx_port	1 bit	reg	output	数据送出

4.1.2.3.3 Verilog 程序

在这里插入图片描述

4.2 接收模块（uart_rx）

4.2.1 整体模块图

在这里插入图片描述

4.2.2 模块分析

4.2.2.1 顶层模块

4.2.2.1.1 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25M时钟
reset	1 bit	reg	input	复位信号
uart_rx_port	1 bit	reg	input	数据输入
data_out_valid	1 bit	reg	output	数据输出有效信号
data_out	8 bit	reg	output	8位数据输出

4.2.2.1.2 Verilog 程序

在这里插入图片描述

4.2.2.2 波特率使能模块（Enable_baud_rx）

首先我们设计的是波特率为115200的串口接收程序，也就是说，需要1s接收115200个bit字节，列式为：1s / 115200 = 8.68us, 也就是需要我们每8.68us进行输出一次脉冲信号，也就是上面模块所示的Enable_baud_rx信号，以25M时钟为例，周期为40ns，计时8.68us,需要计数217,但是为了使接收的数据稳定，我们选择在数据中间进行接收，即当计数为108的时候，输出Enable_baud_rx信号。

4.2.2.2.1 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25Mz时钟信号
reset	1 bit	reg	input	复位信号
start	1 bit	reg	input	计数的使能信号
Enable_baud_tx	1 bit	reg	output	接收数据使能信号

4.2.2.2.2 Verilog 程序

在这里插入图片描述

4.2.2.3 数据接收模块（uart_rx）

4.2.2.3.1 状态转移图

在这里插入图片描述

4.2.2.3.2 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25M时钟信号
reset	1 bit	reg	input	复位信号
Enable_baud_rx	1 bit	reg	input	状态转移使能信号
uart_rx_port	1 bit	reg	input	数据输入
rx_busy	1 bit	reg	output	串口正在接收，忙碌信号
data_out_valid	1 bit	reg	output	数据输出有效信号
data_out	8 bit	reg	output	8位数据输出

4.2.2.3.3 判断上升下降沿

在这里插入图片描述
串口接收需要判断下降沿，代码附后；

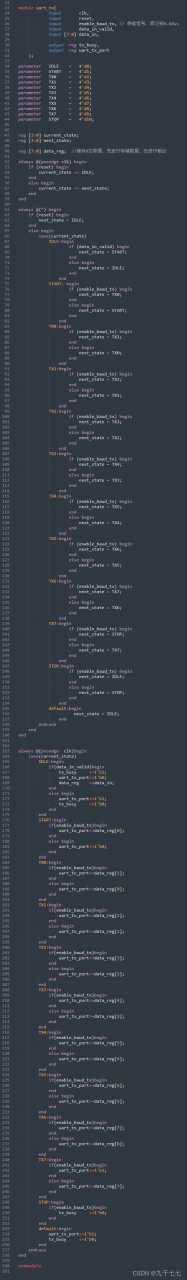

4.2.2.3.4 Verilog 程序

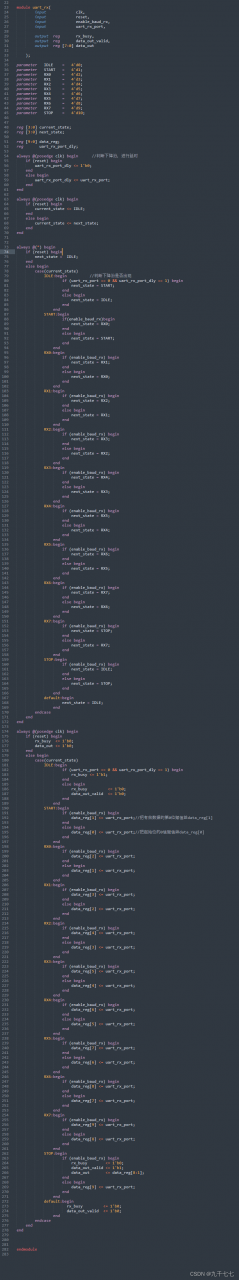

在这里插入图片描述

5. 串口实例

5.1 实例需求及分析

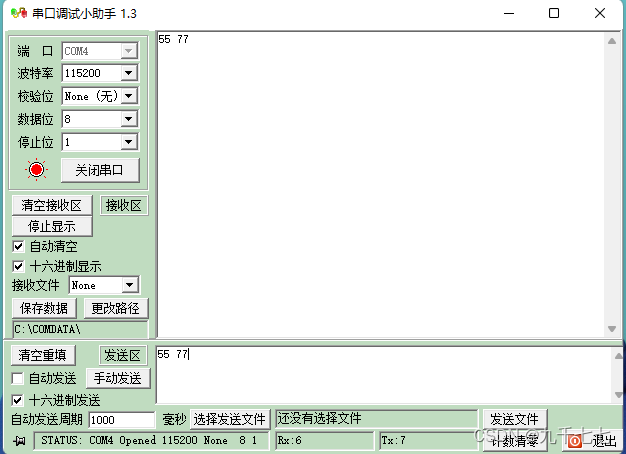

我们实例功能要求为，上位机通过串口调试助手发送数据给FPGA，FPGA通过串口接收数据并将接
收到的数据发送给上位机，完成串口数据环回。

5.2 整体模块图

在这里插入图片描述

5.3 模块分析

5.3.1 顶层模块

5.3.1.1 输入输出信号描述

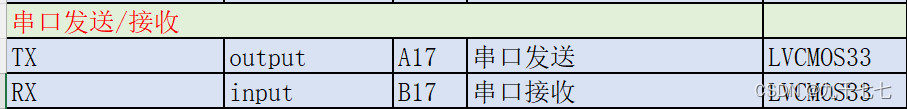

信号	位宽	类型	输入/输出	功能描述
clk_50M	1 bit	reg	input	开发板50M时钟
uart_rx	1 bit	reg	input	数据输入
uart_tx	1 bit	reg	output	数据输出

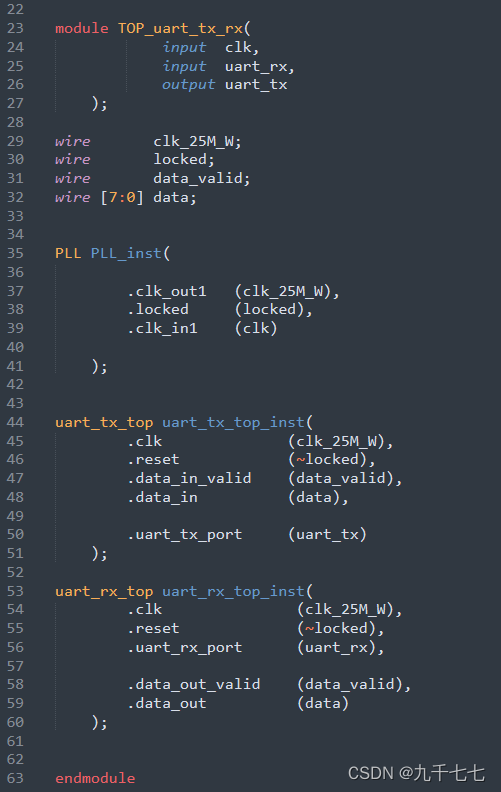

5.3.1.2 Verilog 程序

在这里插入图片描述

5.3.2 锁相环模块（PLL）

通过调用IP核，创建锁相环，创建输入50M时钟，输出25M时钟信号的PLL。创建过程略。

5.3.3 uart_rx_top模块

5.3.3.1 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25M时钟
reset	1 bit	reg	input	复位信号
uart_rx_port	1 bit	reg	input	数据输入
data_out_valid	1 bit	reg	output	数据输出有效信号
data_out	8 bit	reg	output	8位数据输出

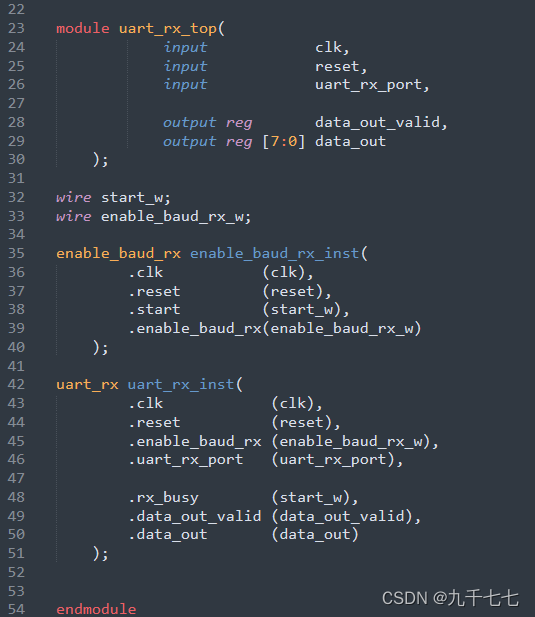

5.3.3.2 Verilog 程序

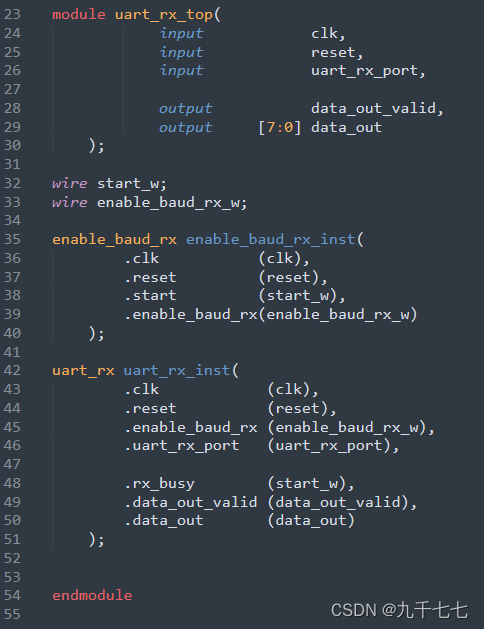

在这里插入图片描述

5.3.4 uart_tx_top模块

5.3.4.1 输入输出信号描述

信号	位宽	类型	输入/输出	功能描述
clk	1 bit	reg	input	25M时钟
reset	1 bit	reg	input	复位信号
data_in_valid	1 bit	reg	input	数据输入有效信号
data_in	8 bit	reg	input	8位数据输入
uart_tx_port	1 bit	reg	output	数据输出
