本文将主要针对文中基于路径(Path)如何实现元素的选择进行详细介绍。

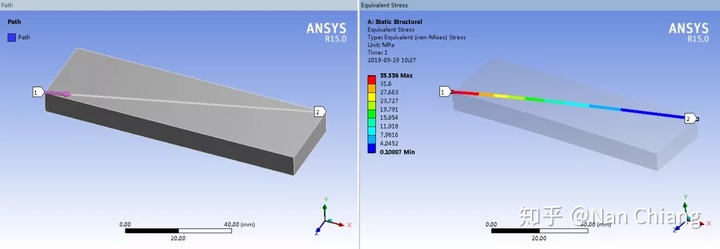

路径选择也是几乎所有商用软件都会提供的功能，以workbench为例，我们可以定义path并在后处理对路径元素的结果进行显示和处理，如图1所示。

那么如何在abaqus中实现类似的选取呢？基本的步骤如下：

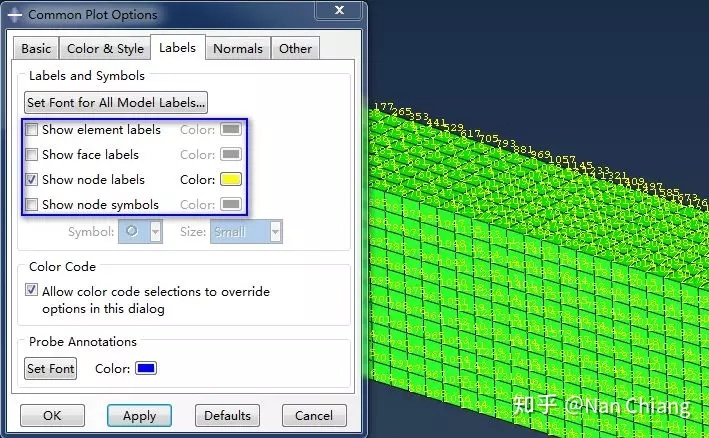

（1）进入后处理模块，通过Common Plot Options将节点或者元素的标号显示出来，如图2所示。

（2）利用tools-->path-->create创建路径类型，如图3所示。

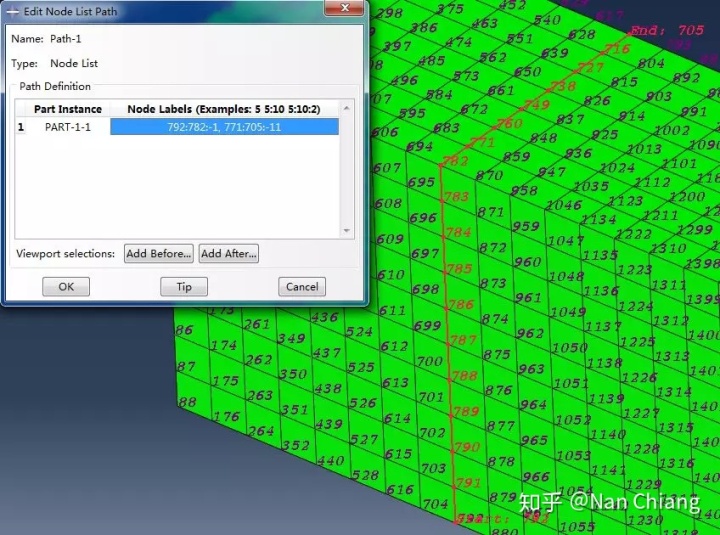

（3）按照节点编号输入需要选取的节点，然后回车即可，可以看到被选取的节点高亮显示，如图4所示。需要解释一下，这里面对节点的选取输入编号完全与程序编程处理一样，只需要输入起、止编号以及增量。

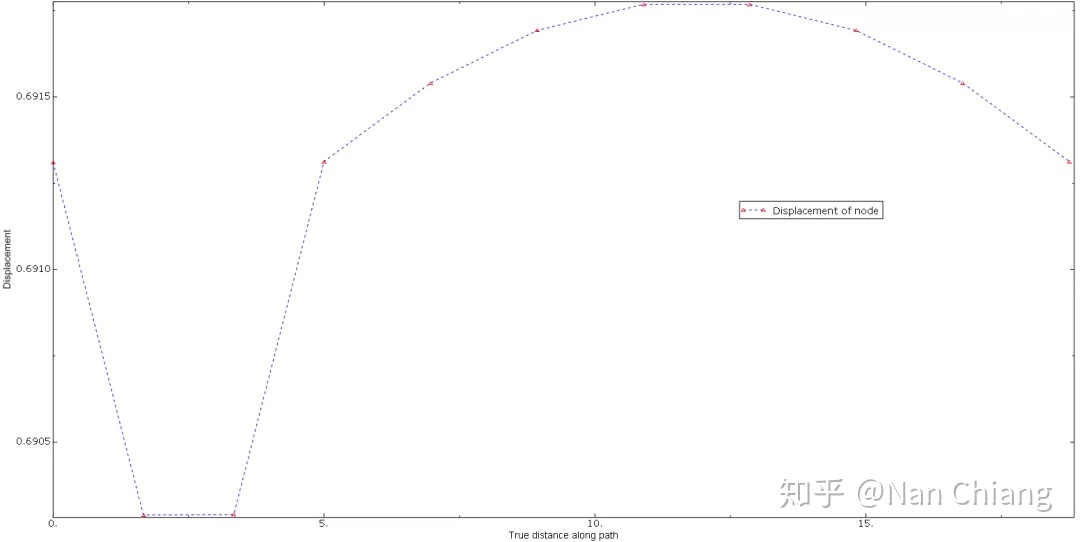

（4）之后我们就相当于获得了一个节点集合，可以进行对路径点的应力或者变形等曲线的绘制操作，察看相应的计算结果，本例中输出节点的变形曲线如图5所示。

以上，是对基于path选择并实现后处理的介绍，希望对大家在abaqus的选取使用方面有更多的帮助。
