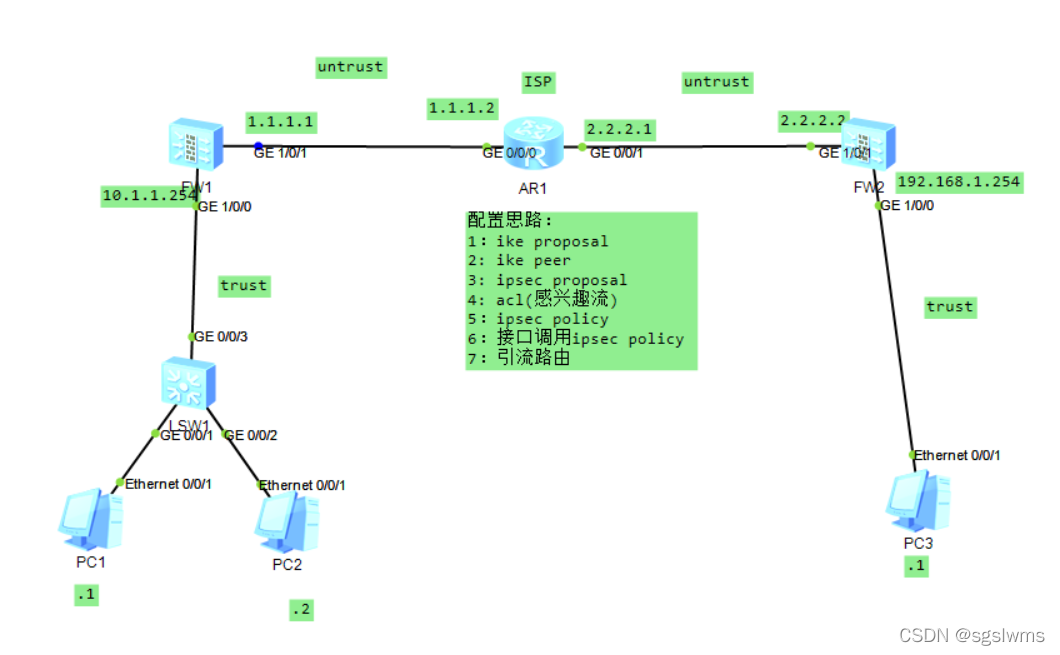

拓扑前提配置：1：设备接口IP 2：防火墙接口加区域 3：配置默认路由
1：IKE proposal
左边防火墙：
ike proposal 1（这个1指的是名字）
encryption-algorithm des （加密算法）
dh group1 （密钥计算）
authentication-algorithm md5 （认证算法）
authentication-method pre-share （认证模式 预共享）
integrity-algorithm hmac-sha2-256 （完整性算法）
prf hmac-sha2-256
q
右边防火墙和上面用一样的协商出ike隧道所用的算法
2：IKE peer
左边防火墙：
ike peer fw2（fw2是peer的名字）
undo version 2 （如果不禁用ike2的话是用ikev）
pre-shared-key huawei@123 （设置预共享密钥的值）
ike-proposal 1 （与之前的Ikepropo进行绑定）
remote-address 2.2.2.2 （对端的地址）
q
右边防火墙：
ike peer fw1（fw2是peer的名字）
undo version 2 （如果不禁用ike2的话是用ikev）
pre-shared-key huawei@123 （设置预共享密钥的值）
ike-proposal 1 （与之前的Ikepropo进行绑定）
remote-address 1.1.1.1 （对端的地址）
q
3：ipsec propol
左边防火墙：
ipsec proposal 2（2是名字）
encapsulation-mode tunnel（设置封装模式为隧道模式默认也是tunnel模式不设置也可以 ）
transform esp （传输协议设置为esp默认也是esp可以不用设置）
esp authentication-algorithm md5 （设置esp的认证算法和加密算法）
esp encryption-algorithm des
q
右边防火墙：我设置的和左边的一样的（如上）
4：设置acl(感兴趣流)
左边防火墙：
acl 3000
rule permit ip source 10.1.1.0 0.0.0.255 destination 192.168.1.0 0.0.0.255
q
右边边防火墙：
acl 3000
rule permit ip source 192.168.1.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
q
5：设置ipsec policy 将上述设置的参数进行捆绑
左边防火墙：
ipsec policy ipsec 5 isakmp （起个名字叫做ipsec 然后设置为密钥管理协议就是动态模式）
security acl 3000 （绑定刚才设置的三个）
ike-peer fw2
proposal 2
右边防火墙：
ipsec policy ipsec 5 isakmp （起个名字叫做ipsec 然后设置为密钥管理协议就是动态模式）
security acl 3000 （绑定刚才设置的三个）
ike-peer fw1
proposal 2
6：接口调用ipsec policy
左边：
int g1/0/1
ipsec policy ipsec
右边：
int g1/0/1
ipsec policy ipsec
放行策略：需要放行的策略有isakmp（UDP 500端口） ESP ICMP
放行isakmp：
security-policy
rule name ike
source-zone local
source-zone untrust
destination-zone local
destination-zone untrust
source-address 1.1.1.1 mask 255.255.255.255
source-address 2.2.2.2 mask 255.255.255.255
destination-address 1.1.1.1 mask 255.255.255.255
destination-address 2.2.2.2 mask 255.255.255.255
service protocol udp source-port 500 destination-port 500
action permit
放行ESP：因为VPN封装后在发送的时候不需要匹配安全策略直接发送所以只需要单向放行
security-policy
rule name esp
source-zone untrust
destination-zone local
source-address 2.2.2.2 mask 255.255.255.255
destination-address 1.1.1.1 mask 255.255.255.255
service esp
action permit
放行ICMP：双向放行
rule name icmp
source-zone trust
source-zone untrust
destination-zone trust
destination-zone untrust
source-address 10.1.1.0 mask 255.255.255.0
source-address 192.168.1.0 mask 255.255.255.0
destination-address 10.1.1.0 mask 255.255.255.0
destination-address 192.168.1.0 mask 255.255.255.0
service icmp
action permit
两边是镜像配置这是左边防火墙的配置
