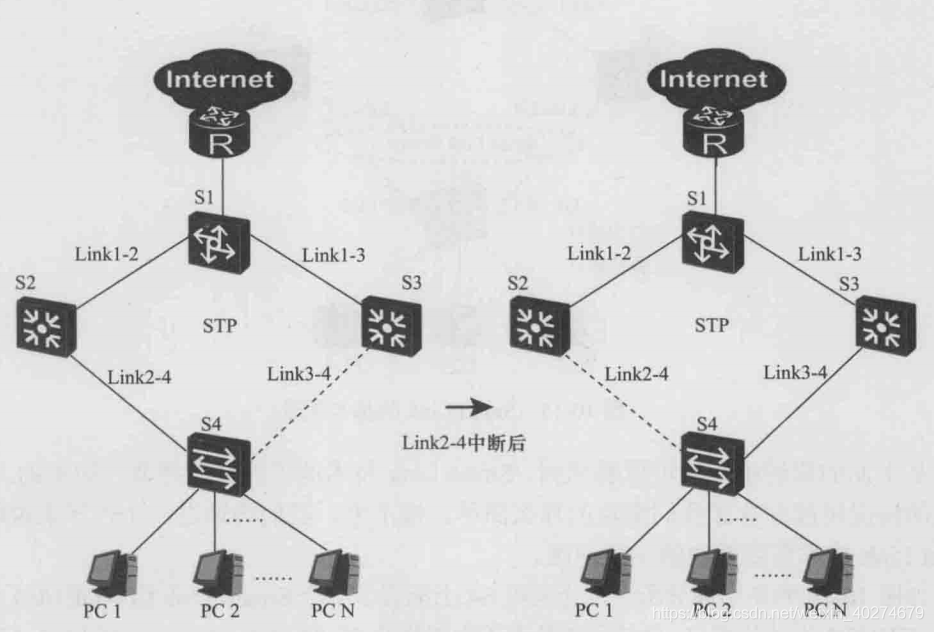

如图所示，接入交换机S4下面接入了N个用户终端，S4通过两条上行链路Link2-4 和 Link3-4分别与汇聚交换机S2和S3相连。S2和S3分别通过链路Link1-2和Link1-3与核心交换机S1相连，S1通过路由器接入Internet。为了消除工作环路，每台交换机上都会运行了STP协议。假设STP树的链路包含了Link1-2 、Link1-3、Link2-4，那么，当Link2-4中断后，Link3-4就会加入到STP树中，从而保证了网络的连通性。然而我们知道，STP的收敛速度是比较慢的，一般在秒的数量级上。如果网络中的链路是一些高速链路，那么在STP切换链路的过程中，就会导致大量的数据丢失。如果用户中断上运行了一些对丢包非常敏感的业务，那么这些业务就会受到严重的影响。
Smart Link的基本原理
针对上述的问题，华为公司设计并实现了一种称为Smart Link的私有协议，该协议的主要作用是在一定的场景下代替STP协议，并能实现快速（毫秒级）的链路切换。
一个Smart Link组由两个端口组成，其中一个主端口，另一个是为从端口。正常情况下，只有主端口处于转发（Active）状态，而从端口被阻塞，处于待命（Inactive）状态。当主端口发生故障时，Smart Link组会自动将主端口阻塞，并且立刻将从端口的状态从待命状态切换到转发状态。Smart Link技术常用于双上行组网环境。

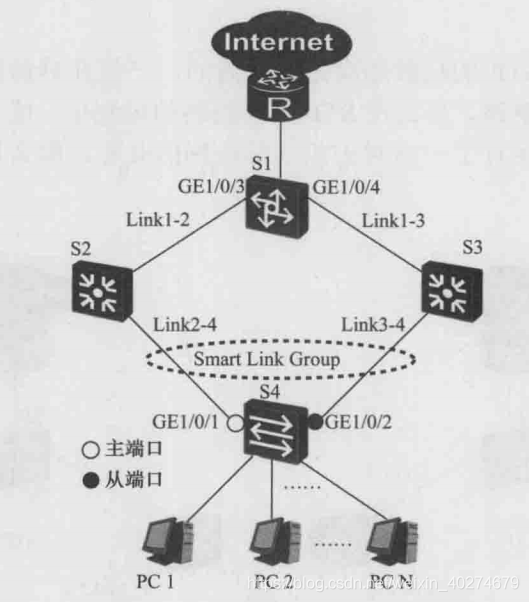

如图所示，交换机S4上配置了一个Smart Link组，GE1/0/1为其主端口，GE1/0/2为其从端口。正常情况下，主端口GE1/0/1处于转发状态，从端口GE1/0/2处 于待命状态，所以真正处于工作状态的链路有Linkl-3、Link 1-2.Link2-4,而Link3-4则处于中断状态，这就避免了环路的产生。如果主端口GE1/0/1本身突然发生故障， 或者主端口GE1/0/1感知到了Link2-4的中断，那么Smart Link组就会立即将主端口GE1/0/1设定为阻塞状态，同时立即将从端口GE1/0/2的状态从待命状态切换到转发状 态。这样一来，真正处于工作状态的链路就立即变成了Linkl-3、Link 1-2, Link3-4,而Link2-4则处于中断状态。这样一来，既保证了网络的连通性，又避免了任何环路的 产生。注意，Smart Link协议是与STP协议互斥的，所以图10-15所示的网络中是没 有运行STP的。
从上面的描述中我们可以感觉到，Smart Link技术的工作原理是非常简单的。然而, 真正的情况可能并非像我们想象的那么简单。接下来，我们将通过一个例子来说明一下Smart Link技术需要解决的主要问题。

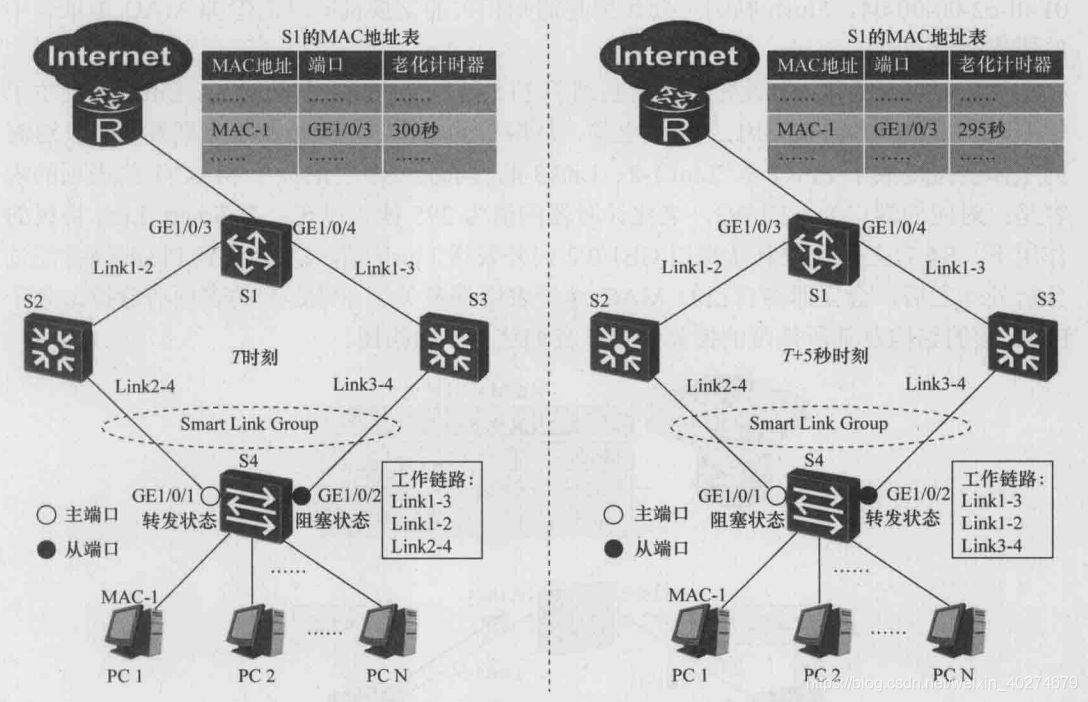

如下图的左半部分所示，交换机S4上配置了一个Smart Link组，GE1/0/1为其主 端口,GE1/0/2为其从端口，目前网络处于正常工作状态，即Link3M处于中断状态.Link 1-3.Linkl-2、Link2-4都处于工作状态。另外，我们假定PC1的网口的MAC地址为MAC-1。
假设在7时刻，PC1向Internet发送了一个帧，那么这个帧必然会经过Link2-4和Link1-2,然后从交换机S1的GE1/0/3端口进入S1, S1会将这个帧转发给路由器。根据 交换机的MAC地址学习机制，几乎也是在T时刻（忽略掉这个帧从PC1运动到S1所 经历的时间），S1上的关于MAC-1的表项的内容将成为：对应的端口为GE1/0/3,老化 计时器（倒数计时器）的值为300秒（缺省值）。
然后，如图的右半部分所示，我们假设在T+5秒的时刻，Link2V发生了中 断，S4的主端口GE1/0/1立即被阻塞，从端口GE1/0/2立即被切换成转发状态。这时的 工作链路变成了Linkl-3, Linkl-2, Link3-4。同时，S1上的关于MAC-1的表项的内容将成为：对应的端口为GE1/0/3,老化计时器的值为295秒。

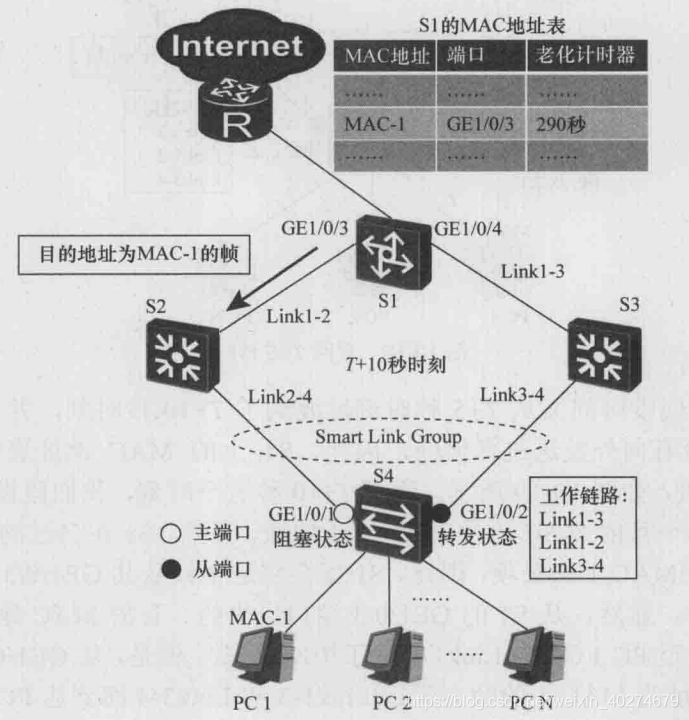

现在，我们假设时间已经从35秒时刻过渡到了 T+10秒时刻，并且假设在这段时间 内PC1没有向外发送过任何帧，因此，S1上的MAC地址表中仍然存在关于MAC-1的表 项，MAC-1对应的端口仍然为GE1/0/3,只是老化计时器的值已经变成了290秒，如图所示。就在冲10秒这个时刻，我们假设S1从路由器那里接收到了一个目的MAC地址为MAC-1的帧。显然，S1在查询了自己的MAC地址表后，会将这个帧从其GE1/0/3端口转发出去，而不是从其GE1/0/4端口转发出去。然而我们知道，此时Link2V是处于 中断状态的，所以这个帧是不可能被送达至PC1的，这就发生了我们不愿看到的丢帧现 象。一个极端的情况是，假设在丁+10秒时刻至再300秒时刻这段时间内，PC1一直都没有向外发送过帧，也就是说，S1上的MAC地址表中的MAC-1对应的端口一直是GE1/0/3，那么在这段时间内，路由器向S1发送的、目的MAC地址为MAC-1的所有帧都会丢失。
上图为T时刻和T+5时刻的情况
上图为T+10时刻的情况
Smart Link是如何避免上述丢帧现象的呢？针对上述丢帧问题，Smart Link定义了 一种被称为Flush帧的协议帧，这种帧的目的MAC地址为组播MAC地址01-0f^e2-00-00-04o Flush帧的主要作用是通知相关的交换机即时清除掉MAC地址表中 的错误表项。

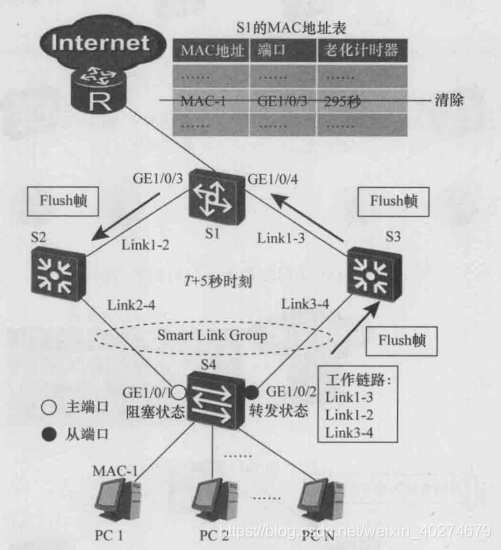

如图10-18所示，假设时间重新回到了7V5秒那一时刻。在此时刻，Link2-4发生了 中断，S4的主端口GE1/0/1立即被阻塞，从端口GE1/0/2立即被切换成转发状态。这时 的工作链路变成了Link 1-3. Link 1-2, Link3-4。同时，S1上的关于MAC-1的表项的内 容是：对应的端口为GE1/0/3,老化计时器的值为295秒。现在，在Smart Link协议的 作用下，S4会立即通过其从端口GE1/0/2向外发送Flush帧，S1接收到Flush帧并且经过分析处理之后，会立刻将自己的MAC地址表那条关于MAC-1的表项清除掉。关于Flush帧的结构及其携带的控制信息，我们就不再描述。
重回T+5秒时刻

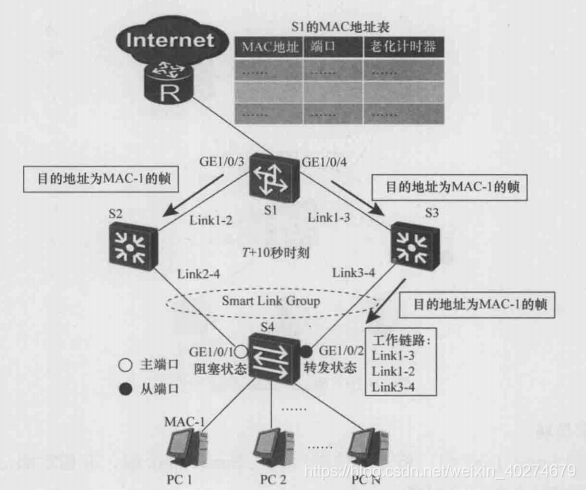

接下来，假设时间又从T+5秒时刻过渡到了T+10秒时刻，并且假设在这段时 间内PC1没有向外发送过任何帧，因此，S1上的MAC地址表中不会存在关于MAC-1的表项，如图所示。就在升10秒这个时刻，我们假设S1从路由器那 里接收到了一个目的MAC地址为MAC-1的帧。显然，S1在自己的MAC地址表中 査找不到关于MAC-1的表项，因此，S1就会将这个帧从其GE1/0/3端口和GE1/0/4端口泛洪岀去。显然，从S1的GE1/0/3端口出去的、目的MAC地址为MAC-1的 帧无法被送达至PC1（因为Link2-4处于中断状态），但是，从GE1/0/4端口出去的、 目的MAC地址为MAC-1的帧会经过Linkl-3和Link3-4而到达PC1,这样就避免 了丢帧的情况。
重回T+10秒时刻
从前面的例子中我们可以看到，Flush帧在Smart Link协议中扮演着非常关键的作 用。为了控制Flush帧的传播及作用范围，Smart Link会专门为Flush帧定义一个VLAN,称为控制VLAN» Flush帧在被发送之前必须带上控制VLAN的Tag。如果某台设备需 要接收并处理Flush帧，那么我们就必须事先对该设备进行相应的配置，使它能够接收、 识别并处理带有控制VLAN Tag的帧。如果一台设备没有进行上述配置，那么它在接收 到带有控制VLAN Tag的帧时，会直接将其丢弃。
最后，我们简单介绍一下Smart Link的回切功能。正常情况下，Smart Link的主端 口处于Active状态，从端口处于Inactive状态。当主端口Down掉（主链路中断）后， 主端口的状态会切换成Inactive,从端口的状态会切换为Active。但是，主端口重新Up（主链路重新接通）之后，SmartLink并不会自动将主端口的状态回切到Active,同时也 不会将从端口的状态回切到Inactive«如果需要将主端口的状态回切到Active,将从端口 的状态回切到Inactive,那么我们就必须事先配置好Smart Link的回切功能。另夕卜，在配 置Smart Link回切功能时，我们还需要配置一个被称为“回切时间”的参数，其缺省值 为60秒。也就是说，主端口虽然重新Up（主链路重新接通）了，但Smart Link还应该 等待一段时间（这段时间就是所谓的回切时间）之后才进行回切操作。因为主端口虽然 重新Up（主链路重新接通）了，但其工作状态可能还并不稳定，甚至可能出现闪通和闪 断的现象，这就是为什么回切操作一般不宜马上进行的原因。
Smart Link的配置实例

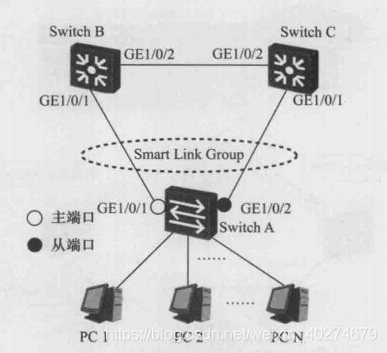

如图所示，Switch A、Switch B、Switch C组成了一个环路。我们需要在Switch A上将端口GE1/0/1和GE1/0/2配置在一个Smart Link组内，并让GE1/0/1成为主端口，GE1/0/2成为从端口。

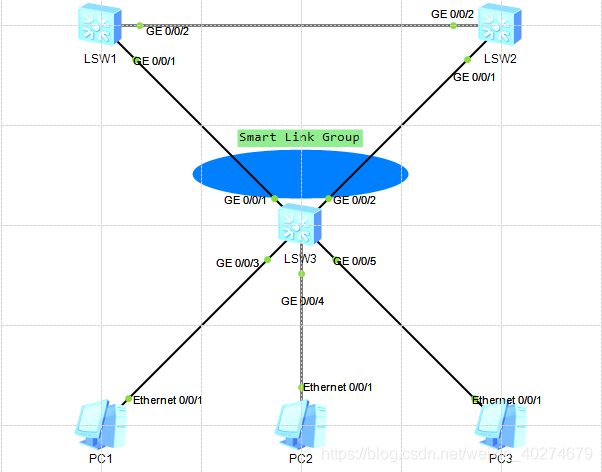

使用ENSP模拟器的拓扑图如下：
1.配置思路
（1）创建Smart Link组，将相应的端口加入到Smart Link组，并指定端口角色
（2）使能Flush帧发送功能
（3）使能Flush帧接受功能
（4）使能Smart Link回切功能
（5）使能Smart Link功能
2.配置步骤
由于Smart Link协议是与STP协议互斥的，所以在配置Smart Link之前需要先进入相应的接口视图，并使用stp disable命令来取消STP协议的功能。
（1）配置SwitchA（LSW3）
[LSW3]interface GigabitEthernet 0/0/1
[LSW3-GigabitEthernet0/0/1]stp disable
[LSW3-GigabitEthernet0/0/1]quit
[LSW3]interface GigabitEthernet 0/0/2
[LSW3-GigabitEthernet0/0/2]stp disable
[LSW3-GigabitEthernet0/0/2]quit
接下来在Switch A（LSW3）上创建Smart Link组1，并且使用port 命令将GE0/0/1配置为Smart Link组1的主端口，将GE0/0/2配置为Smart Link组2的从端口。
（2）配置SwitchA（LSW3）
[LSW3]smart-link group 1
[LSW3-smlk-group1]port GigabitEthernet 0/0/1 master
[LSW3-smlk-group1]port GigabitEthernet 0/0/2 slave
然后，使用flsuh send命令使能Smart Link组1发送Flush帧的功能，携带的控制VLAN 编号为10，密码为“123”.
（3）配置SwitchA（LSW3）
[LSW3-smlk-group1]flush send control-vlan 10 password simple 123
在Switch B（LSW1）和Switch C（LSW2）上使用 smart-link flush receive命令，指定他们的GE0/0/1端口和GE0/0/2端口可以接收和处理携带控制VLAN 编号为10 的Flush帧
（4）配置Switch B（LSW1）
[LSW1]interface GigabitEthernet 0/0/1
[LSW1-GigabitEthernet0/0/1]smart-link flush receive control-vlan 10 password simple 123
[LSW1-GigabitEthernet0/0/1]quit
[LSW1]interface GigabitEthernet 0/0/2
[LSW1-GigabitEthernet0/0/2]smart-link flush receive control-vlan 10 password simple 123
[LSW1-GigabitEthernet0/0/2]quit
（5）配置Switch C（LSW2）
[LSW2]interface GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1]smart-link flush receive control-vlan 10 password simple 123
[LSW2-GigabitEthernet0/0/1]quit
[LSW2]interface GigabitEthernet 0/0/2
[LSW2-GigabitEthernet0/0/2]smart-link flush receive control-vlan 10 password simple 123
[LSW2-GigabitEthernet0/0/2]quit
接下来，使用restore enable命令配置回切功能，使用timer wtr命令设定回切时间为30秒。
（6）配置SwitchA（LSW3）
[LSW3-smlk-group1]restore enable
[LSW3-smlk-group1]timer wtr 30
最后，使用命令smart-link enable来使能Smart Link组1的功能。
（7）配置SwitchA（LSW3）
[LSW3-smlk-group1]smart-link enable

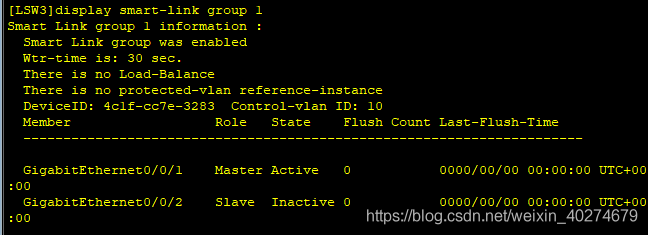

现在,我们需要对配置好的Smart Link组1进行确认，也就是通过display smarMink group命令来査看相关信息。以Switch A为例。
从回显信息中我们可以看到，Smart Link组1已经使能，GigabitEthemet 0/0/1作为主 端口处于Active状态，GigabitEthemet 0/0/2作为从端口处于Inactive状态，控制VLAN的ID是10，回切时间是30秒。
