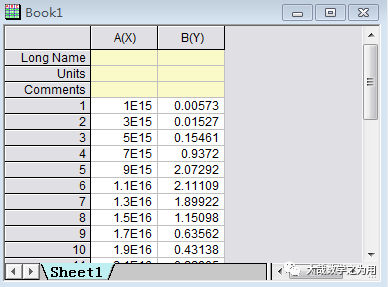

【导读】 武大的蒲博士提问：有一个柱状图，拟合了一条曲线，怎样延长拟合曲线到某个点？谭老师没细想说利用Draw工具按照拟合曲线的趋势“画数据”补充几个趋势上的点。 现在细想起来，这种方法太Low了。今天谭老师分享一个教程：利用Origin怎样严谨地延长拟合曲线，同时演示绘制双Y图的简单步骤。让大家5分钟轻松掌握这些绘图技能。 1. 演示软件 本教程演示采用Origin8.5版本，也适用于更高版本。 2. 数据表 我们通过实验，可能会得到一组XY数据，拷贝这些数据，在origin软件的空白数据表中粘贴，得到下图所示的工作簿。
3. 绘制一张柱状图 按下图，选择数据，绘制柱状图。

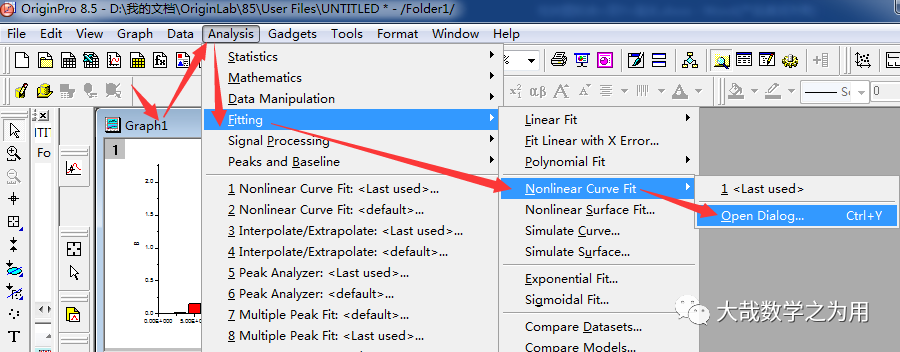

4. 拟合柱状图 点击绘图，按Ctrl+Y，或者选择菜单：Analysis-Fitting-Nonlinear Curve Fit-Open Dialog…

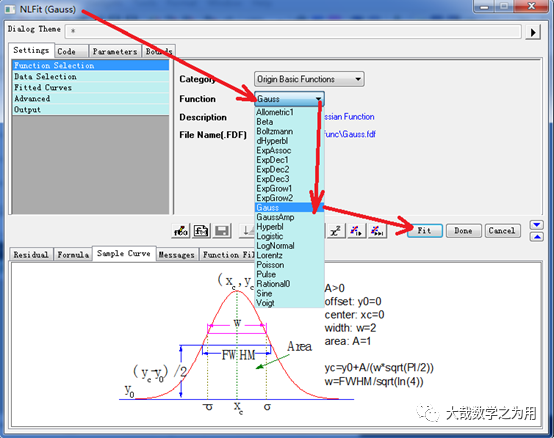

弹出对话框如下，选择基本函数Gauss，然后点击Fit按钮。

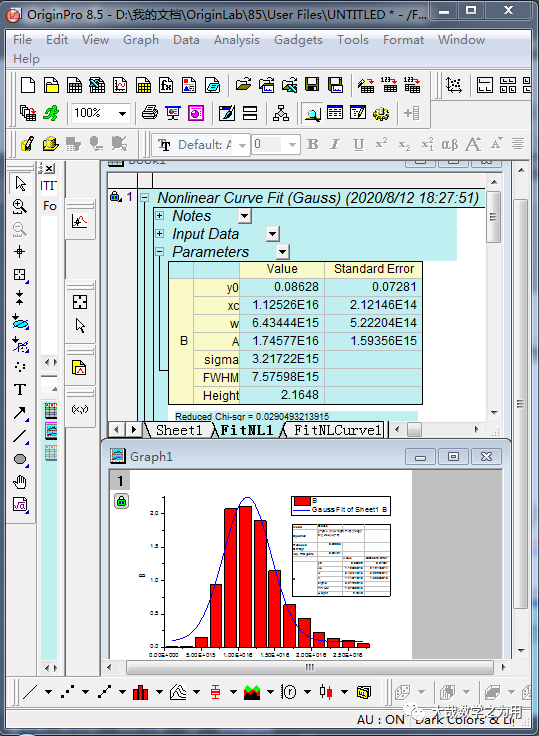

当然，根据不同的需要，可以选择不同的拟合函数。得到下图所示的拟合结果：工作簿中新增了两张表(拟合结果)；图中增加了一条拟合曲线。
为了后续的绘图操作，我们将数据表中的拟合数据与原始数据拷贝到一张新建表格中。按照下图①~④步骤操作。

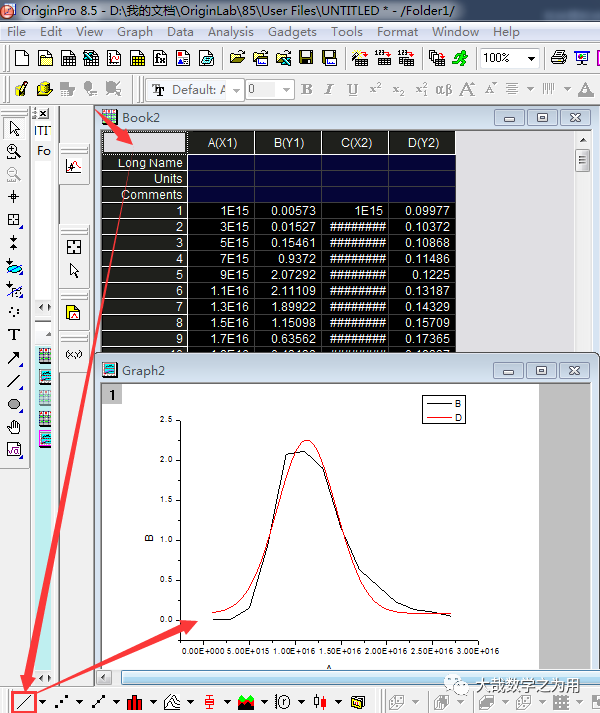

5. 延长拟合曲线 选择上述新表数据(4列)，绘制折线图。
点击两次拟合曲线(不是双击哦)，然后点击菜单：Analysis-Mathematics-Interpolate/Extrapolate-Open Dialog…
于是，弹出下面的对话框，我们可以去除“Auto”勾选，设置我们需要延长的X最小或最大值。另外，可以通过增大或减小number of Points(点数)实现对数据的扩充或压缩。
点击OK按钮后，得到下图。在原数据表中新增了一列延长的拟合数据。
6. 绘制双Y图 选择数据，按下Ctrl键不放，点击数据列顶部的列标签，挑选所需数据，点击下方工具栏的双Y图工具绘图。

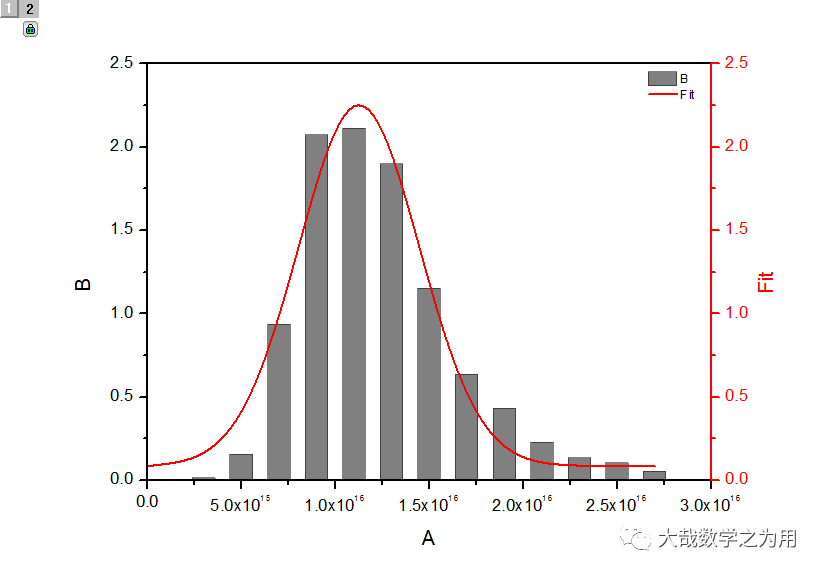

修改两种类型的图形，首先点击某条曲线，再点击下方的图形类型工具。
横轴刻度值数据太大，双击横轴刻度值，通过下图的步骤调整。

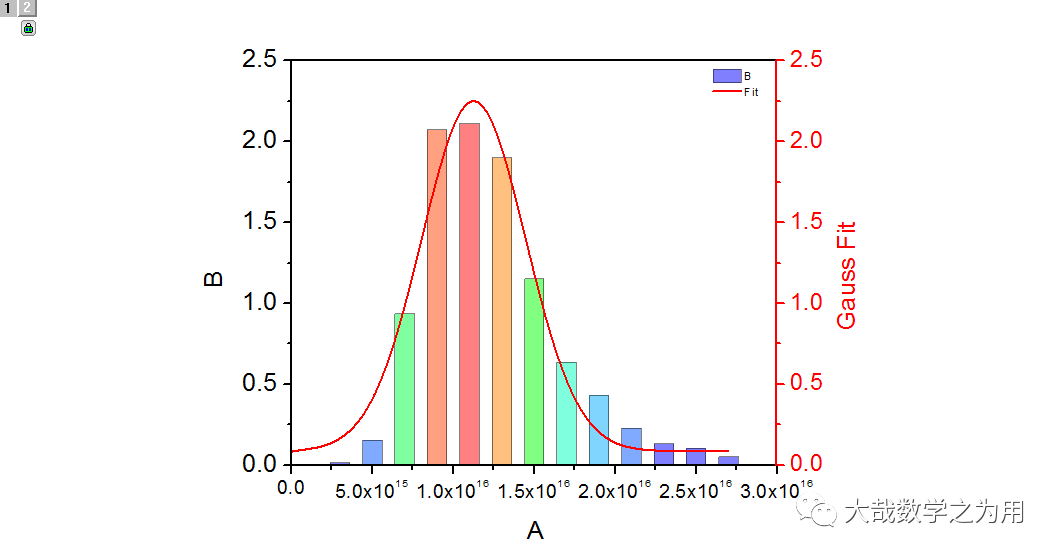

经过修改后，得到下图的效果：
