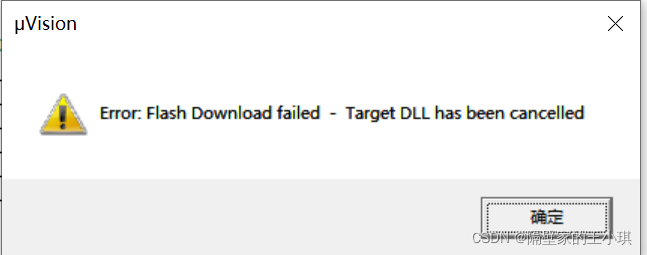

1、如题，我用的芯片是STM32F103ZET6，日常的接上下载器进行程序下载，结果发现程序下载不进去，错误提示如下，一看就是Jlink没有连接上。

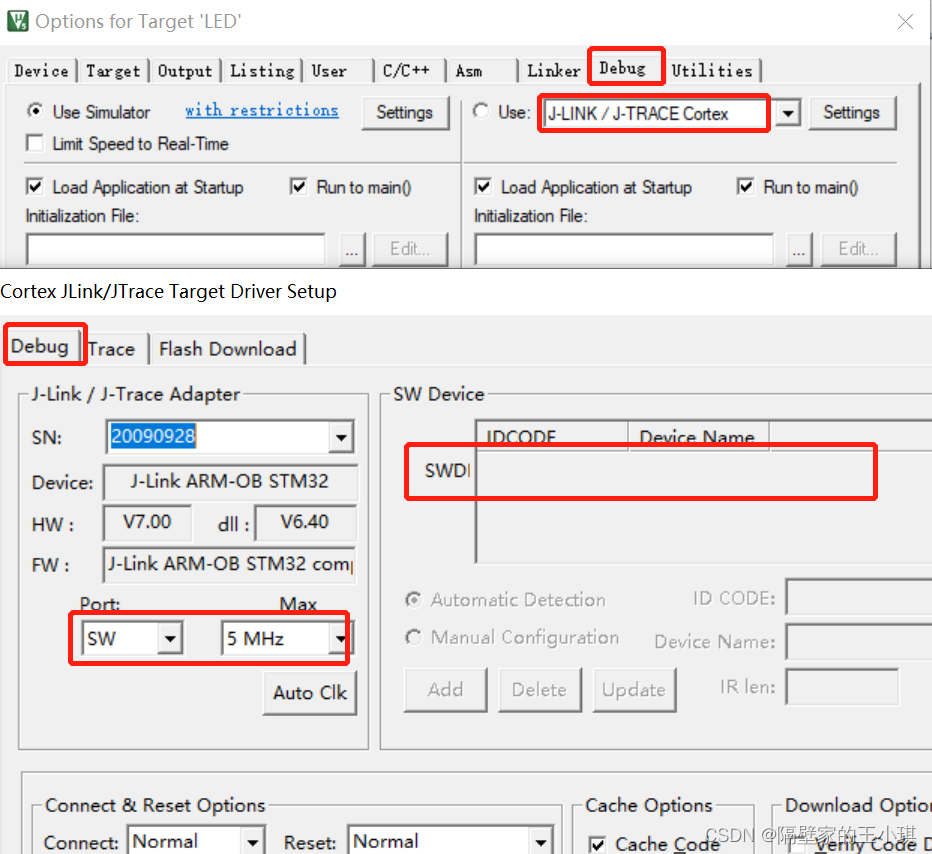

进去设置里面查看，确实没有看到Jlink读取到芯片的信息。

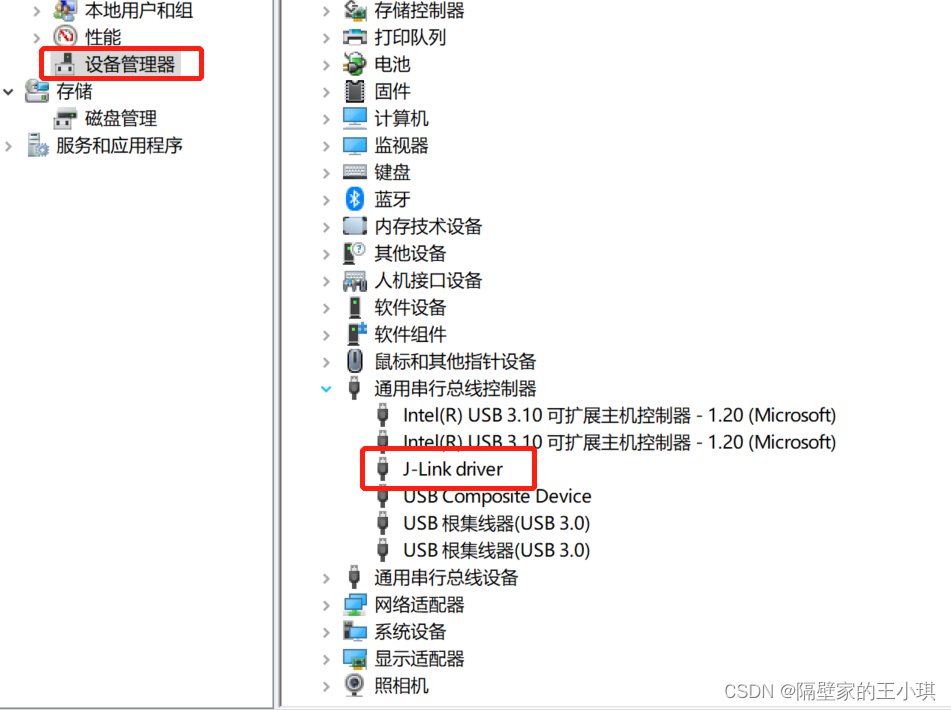

首先去设备管理器里面查看，驱动是有的
然后我用这个Jlink连上其他开发板，发现也可以读取到Jlink，程序也是可以下载进去的，控制变量法分析，唯一不同的就是我的板子有问题咯。在网上搜了下相关问题，有一个答案说边下载的时候边按下Reset按键，如下图。

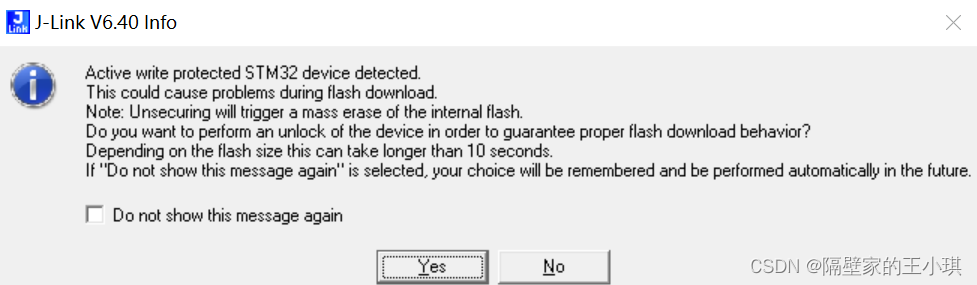

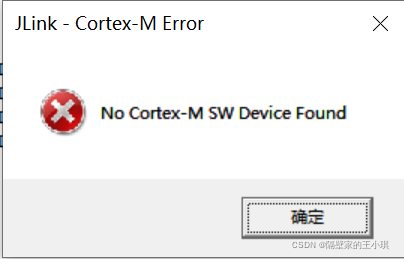

我试了下，结果出现了新的提示和报错

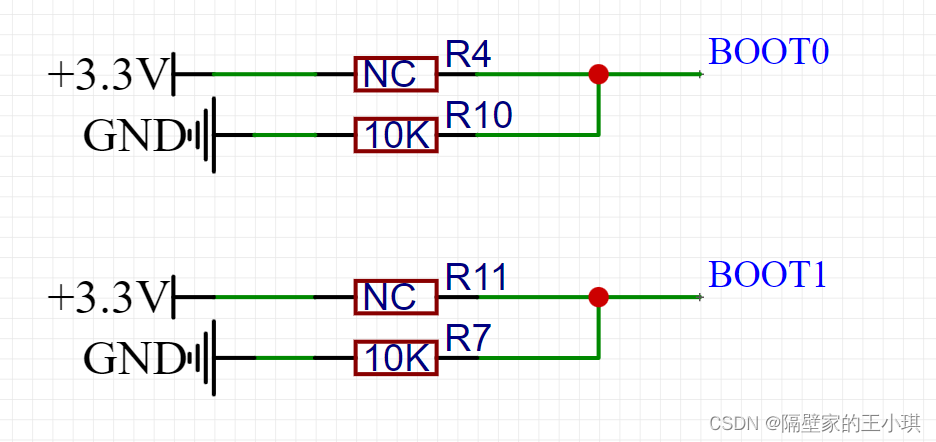

真是一波未平一波又起，怎么办呢，继续查资料，发现又有说将boot0拉高，我的原理图里面是将boot0，boo1都通过10K电阻接地的，同时预留了一个调试电阻到VCC。

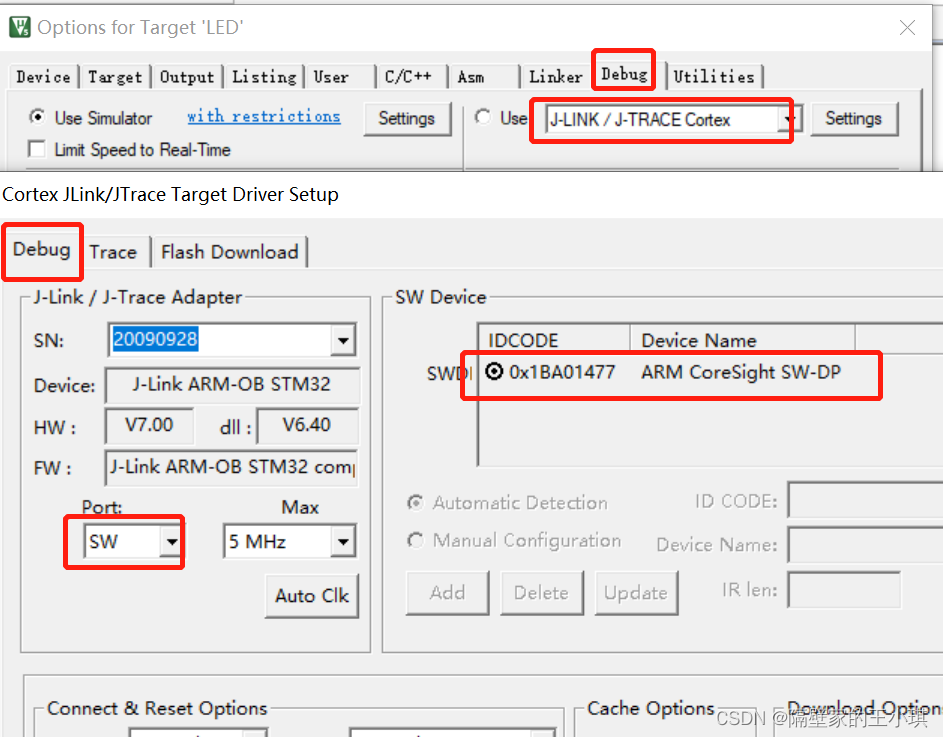

即将上图的R10去掉，焊接到R4的位置，哎呦，果然程序下载成功了，在设置里面也看到Jlink读取到芯片了。
然后将boot0拉低，即将电阻从R4换到R10，悲催的是程序又下载不进去了，Jlink又读不到芯片
问题到底出在哪里呢，百思不得其解，继续百度，最终看到了一个文章，然后我也查看我的板子，发现我把应该用8M的晶振用成了25M的。更换晶振后，问题解决。

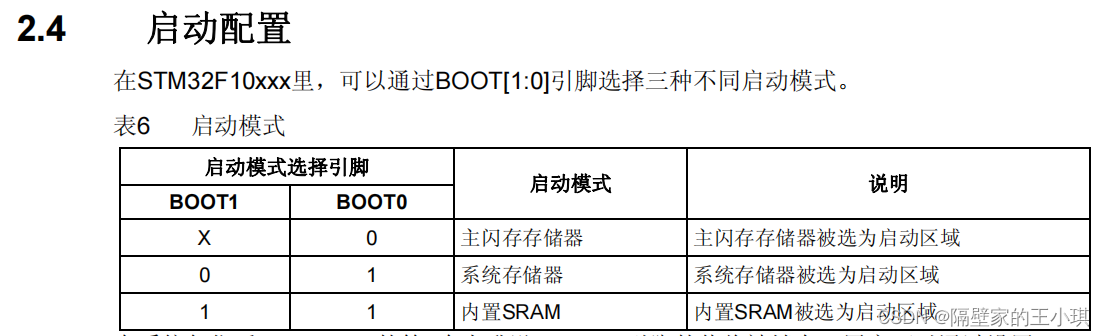

PS：为什么需要将boot0拉高再拉低呢，网上这样的说明也挺多的，我再这里再记录一下。可以再STM32中文参考手册的33页，V2.4里面看到关于启动配置的描述，有以下三种。
主闪存存储器：正常工作就在这种模式下，也是用的最多的模式，STM32的FLASH可以擦出10万次
系统存储器：即我们常说的串口下载方式（ISP），不建议使用这种，速度比较慢。STM32 中自带的BootLoader就是在这种启动方式中，如果出现程序硬件错误的话可以切换BOOT0/1到该模式下重新烧写Flash即可恢复正常。
内置SRAM:是STM32内嵌的SRAM启动。该模式用于调试。
所以一般对boot0和boot1的配置都是通过10K电阻到地，记住一定要接下拉电阻，直接接到VCC和GND会工作异常。但是有时会遇到程序下载不进去或者Jlink和芯片连接不上的问题，有可能是下载程序的IO被占用了，到时程序下载不了，也有可能是SWD下载方式被禁用了等等。这个时候就需要将boot0拉高，重新烧写Flash，然后再将boot0拉低就能正常工作了。
但我这次的问题也算比较冷门，是晶振焊接错了，也算记录一下，避免日后再次犯错。
