邮件流配置


1、发送连接器配置

常规的发送连接器配置会分两种情况,一是扔给公网,二是扔给邮件网关(目前各种垃圾邮件盛行,在预算允许的情况下选择第二种方式)。

本次实验环境,是由2台邮箱角色服务器(ex01、ex02)+1台边缘传输服务器(edge)组成,边缘传输订阅成功后,会自动生成出站和入站两条传输策略。

如有第三方独立邮件网关,可以通过以下步骤添加;如使用边缘传输,以下步骤略过。

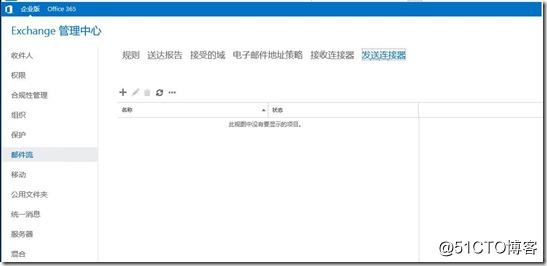

QQ截图20190702133713

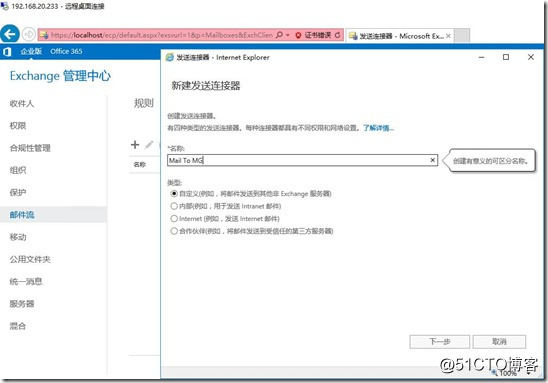

新建发送连接器,定义名称

QQ截图20190702133804

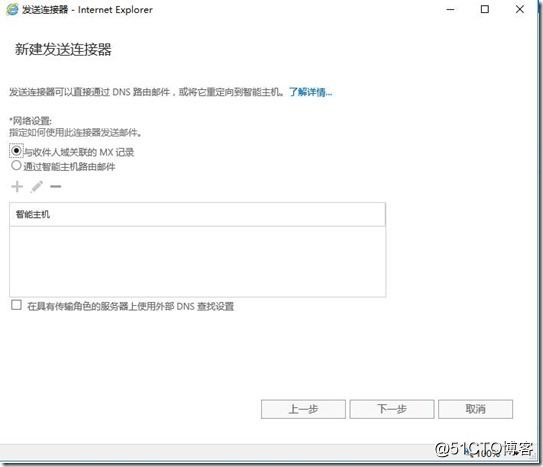

通过DNS路由,解析收件人关联的MX记录;或添加邮件网关。

QQ截图20190702133833

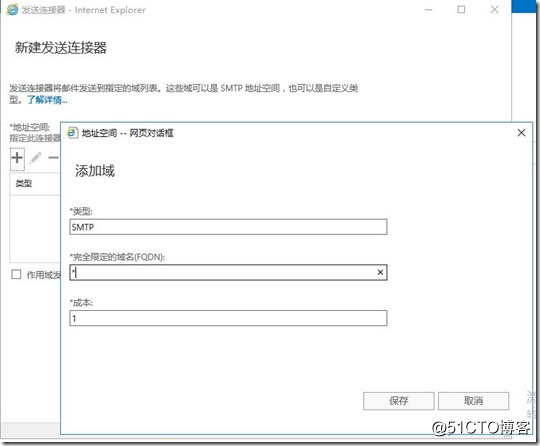

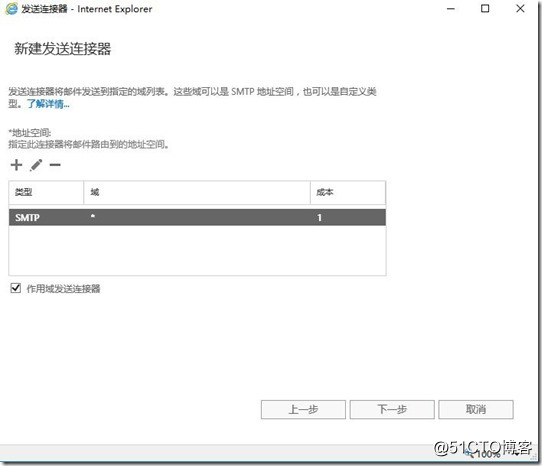

新建地址空间,类型为SMTP,FQDN为*,成本为1

QQ截图20190702133915


QQ截图20190702133948

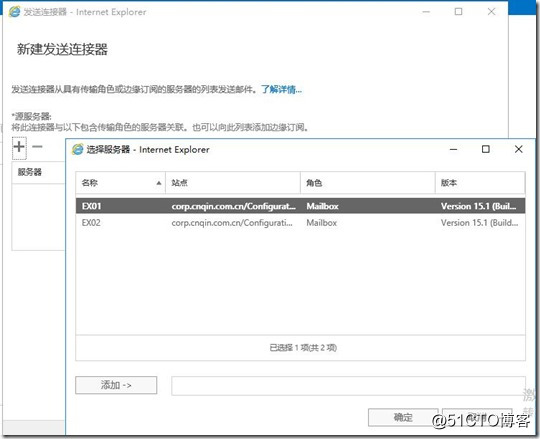

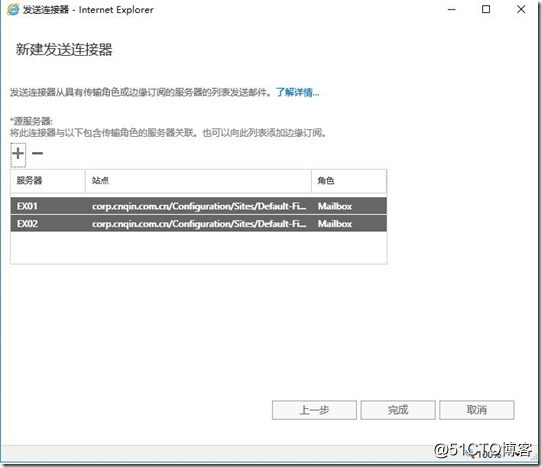

选择添加源服务器

QQ截图20190702134011

QQ截图20190702134027

发送连接器配置完成

QQ截图20190702134057

2、接收连接器配置

接收连接器默认有5条策略,分属2种角色,

前端传输(FrontendTransport):Client Frontend EX01、Default Frontend EX01、Outbound Proxy Frontend EX01;

集线器传输(HubTransport):Client Proxy EX01、Default EX01;


本次实验环境使用默认策略。

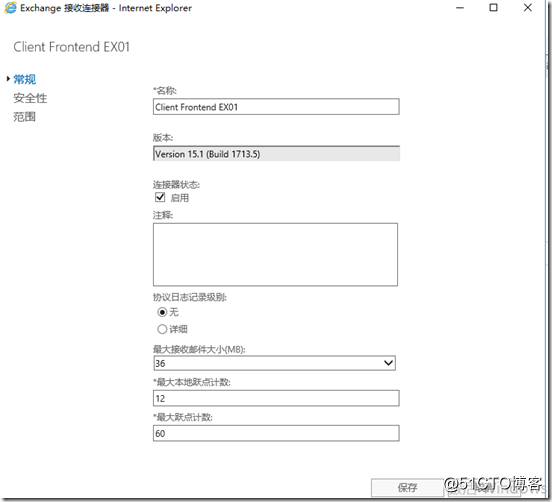

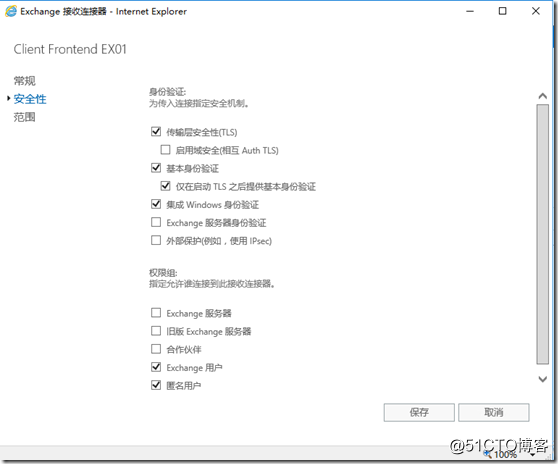

Client Frontend EX01,角色FrontendTransport


允许匿名

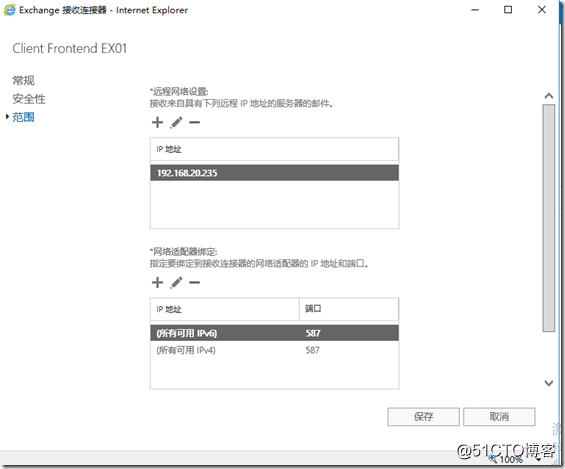

接收来自边缘传输服务器的邮件


其他4条策略默认。

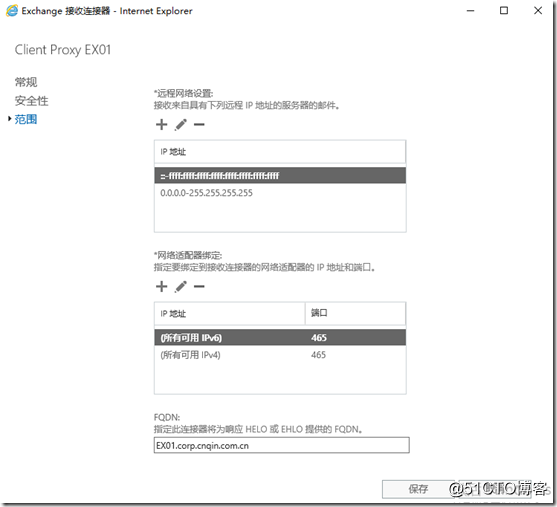

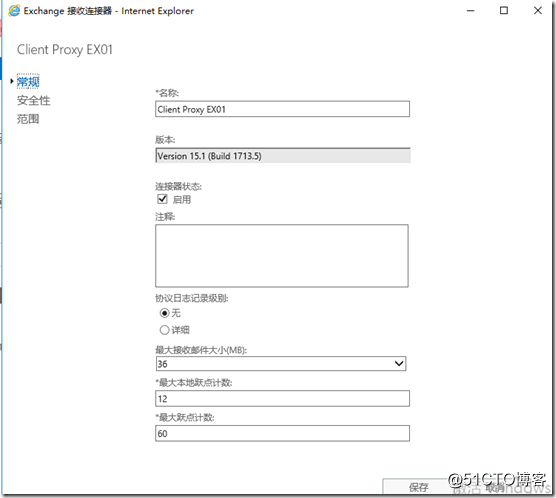

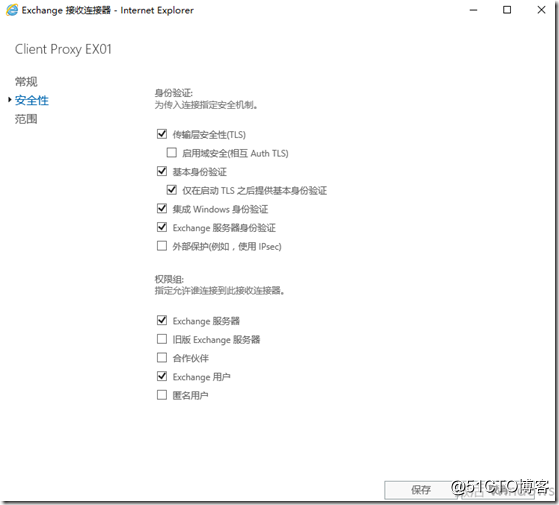

Client Proxy EX01,角色HubTransport

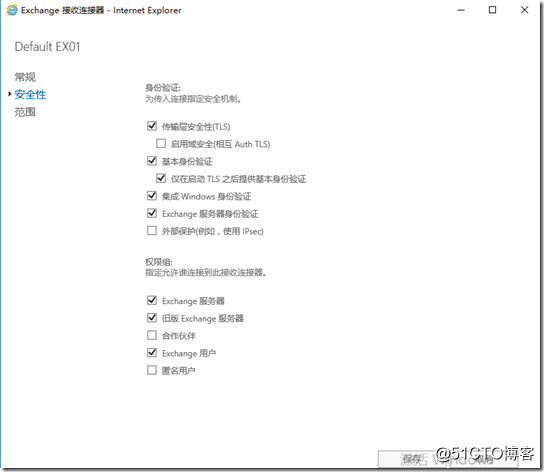

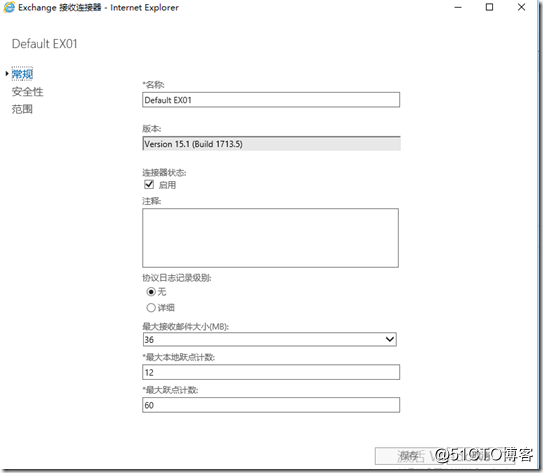

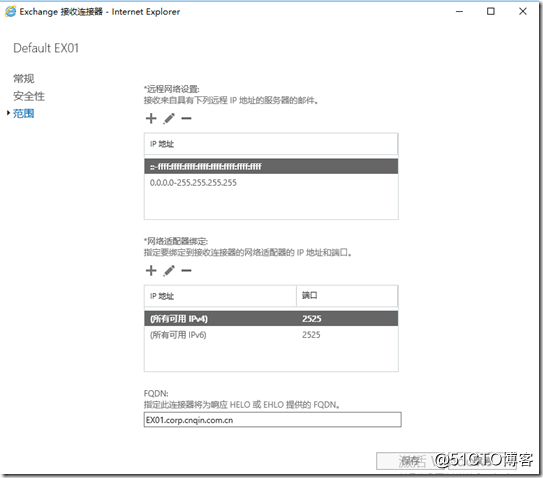

Default EX01,角色HubTransport

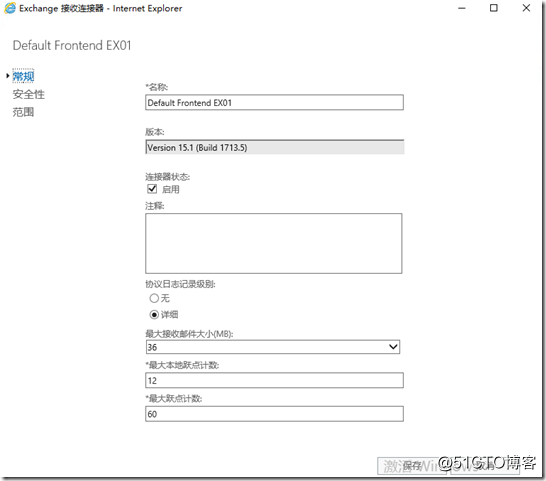

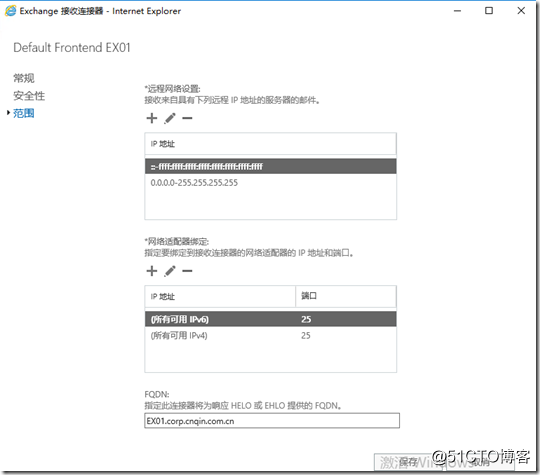

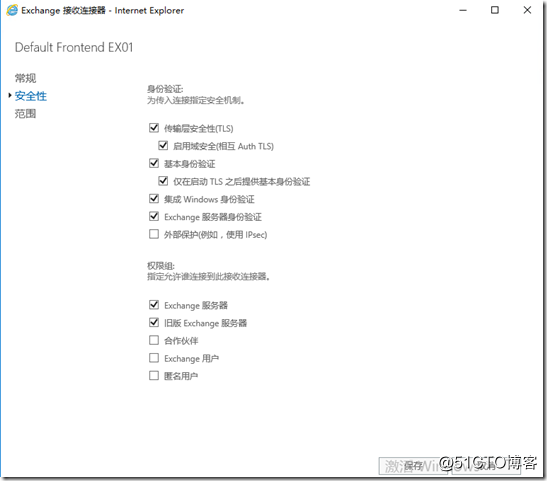

Default Frontend EX01,角色FrontendTransport

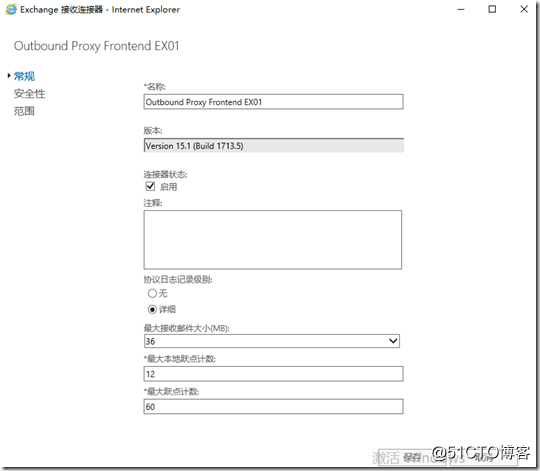

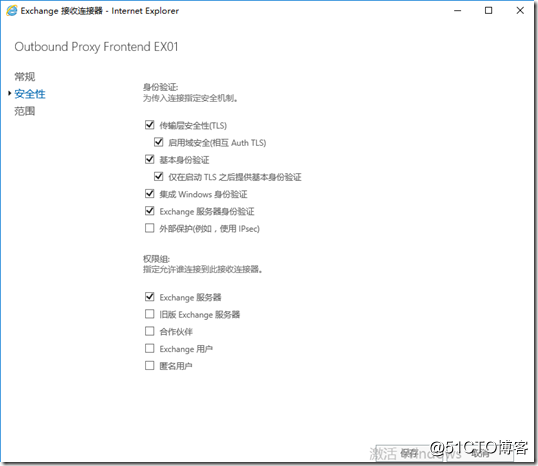

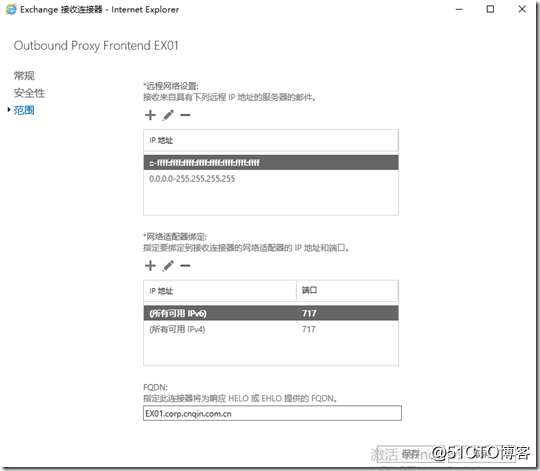

Outbound Proxy  Frontend EX01,角色FrontendTransport





3、订阅配置

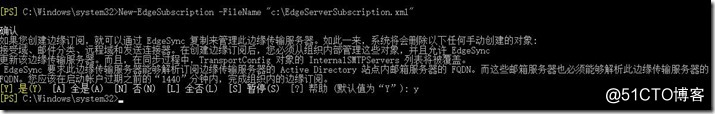

登陆EDGE服务器,打开EMS,输入

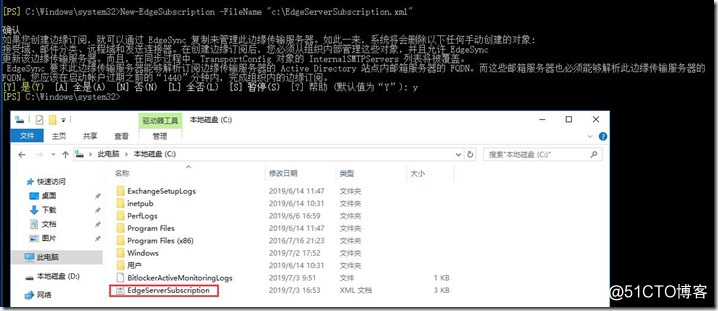

[PS] C:\Windows\system32>New-EdgeSubscription -FileName C:\EdgeServerSubscription.xml

QQ截图20190703165426

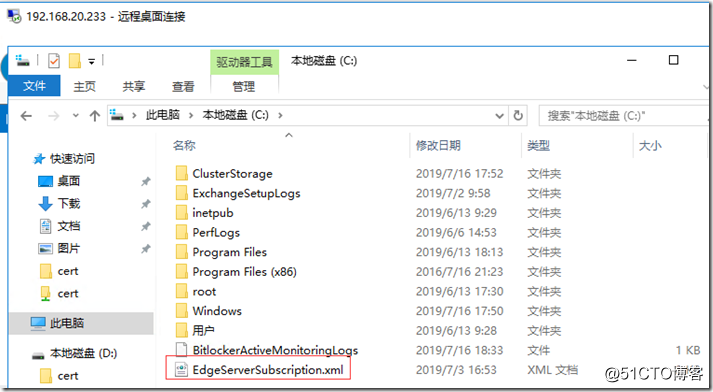

生成订阅文件

QQ截图20190703165500


拷贝订阅文件至邮箱角色服务器

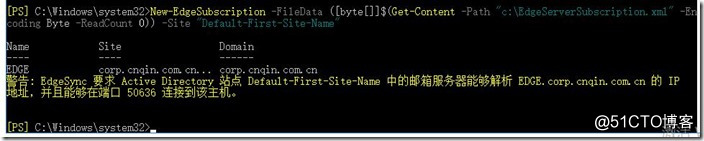

在EX01上导入订阅文件,提示邮箱角色服务器能够解析到EDGE服务器和50636端口。

QQ截图20190704091224

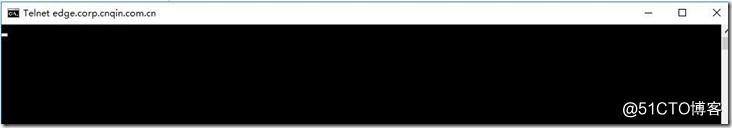

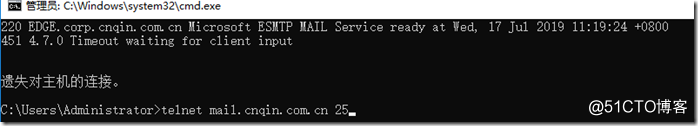

在ex01 telnet  edge服务器50636端口

QQ截图20190704092123

QQ截图20190704091641

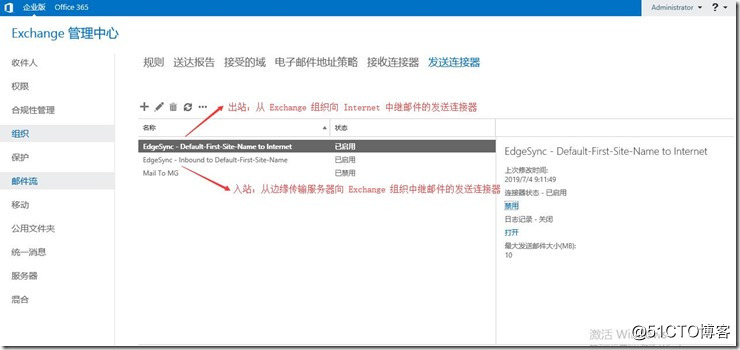

邮箱角色服务器-发送连接器,自动生成两条入站及出站策略

发送连接器-edge订阅

启用edge订阅

QQ截图20190704091849

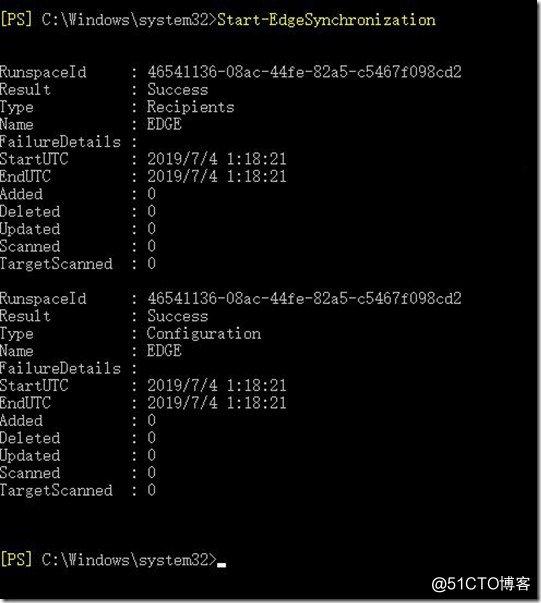

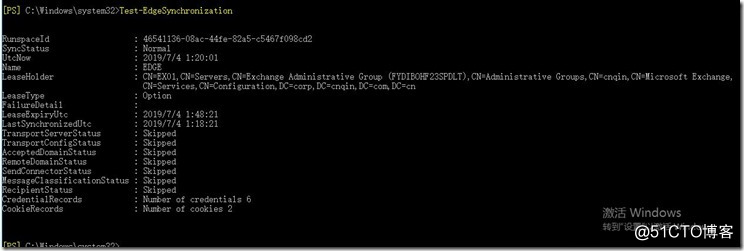

测试edge订阅

QQ截图20190704092022

4、映射及解析配置

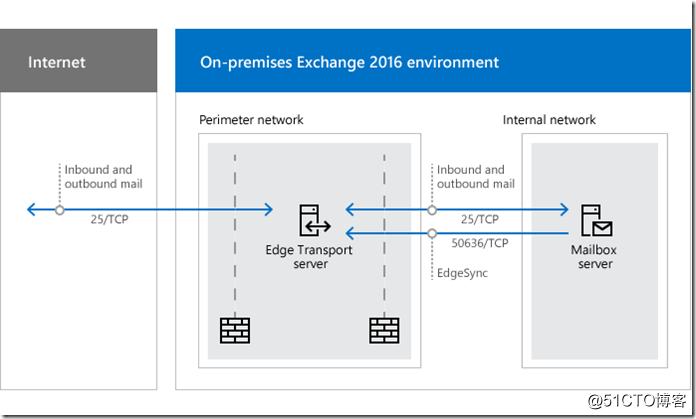

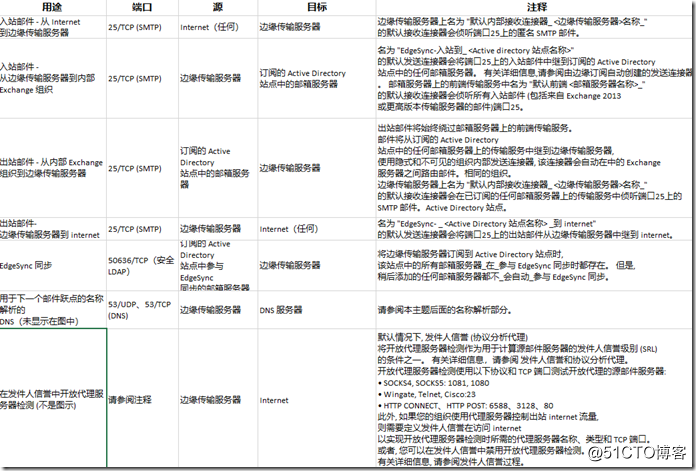

官方关于exchange2016所需的端口说明

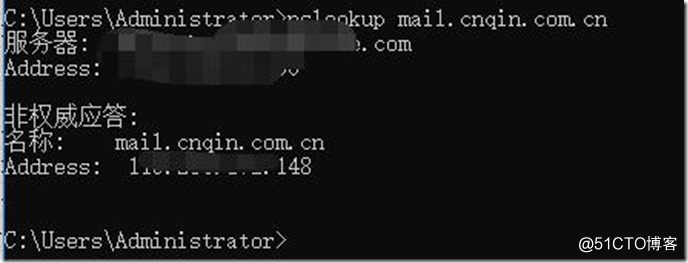

阿里云配置域名解析,省略,结果如下

解析2

在路由器上映射边缘传输服务器的25端口到外网



5、邮件测试

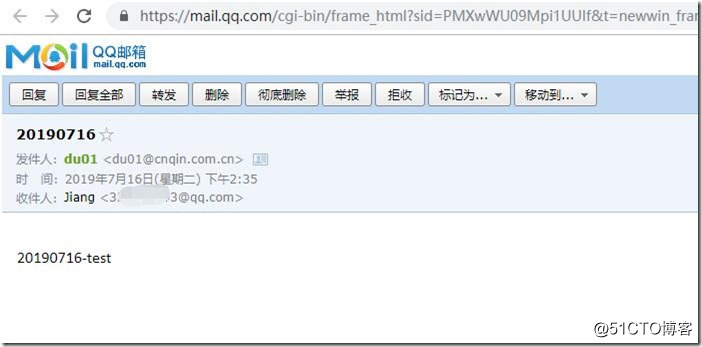

QQ邮箱收到exchange邮件;

邮件1

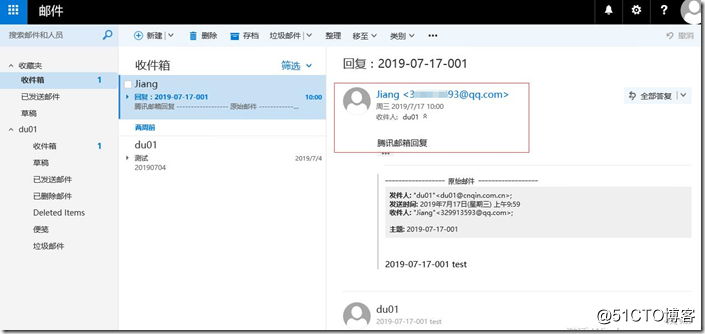

exchange邮箱收到QQ邮箱邮件
