上次介绍了如何用highscore计算结晶度，这次我们介绍如何用highscore导出标准PDF卡片和衍射数据，之前我们做了视频版的教程，有需要可以点击链接去看；
打开highscore

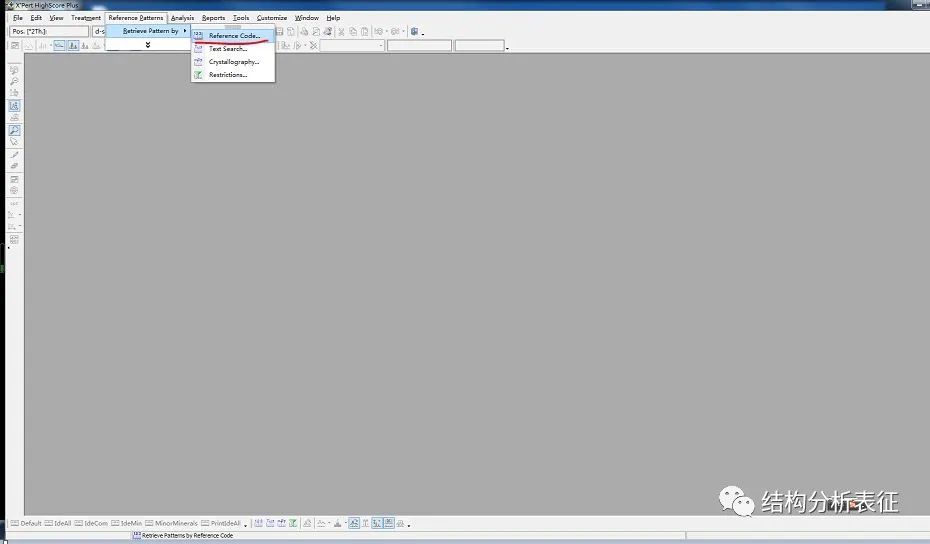

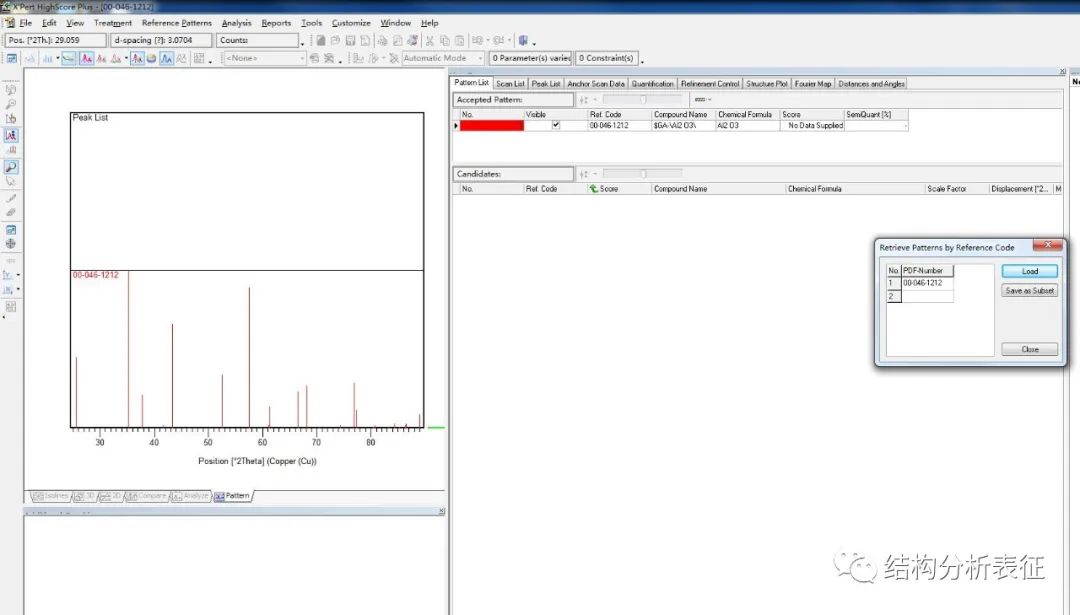

2.点击reference patterns-retrieve pattern by -reference code,输入卡片号，本次以00-046-1212为例，点击load；

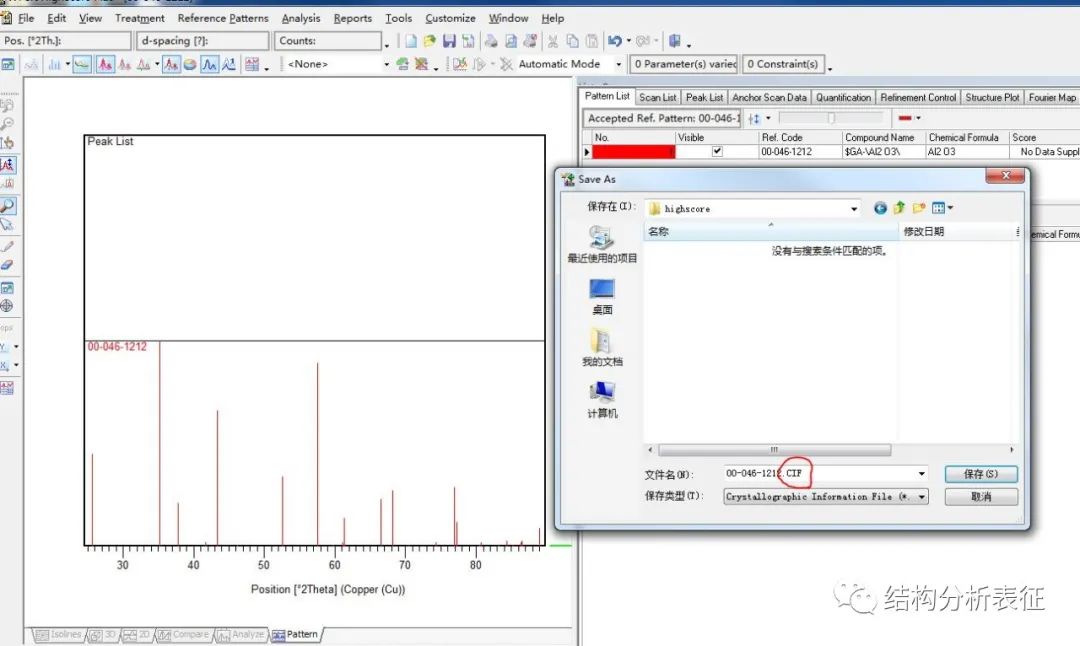

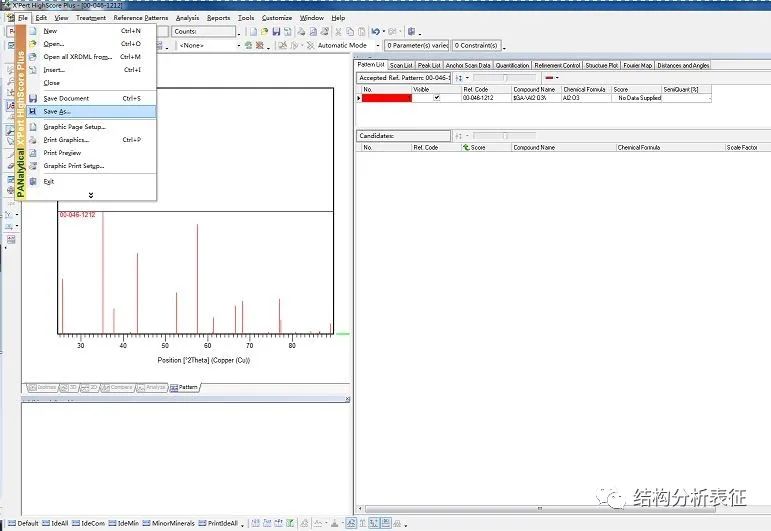

3.file-save可以保存pdf卡片，格式根据需要选择；

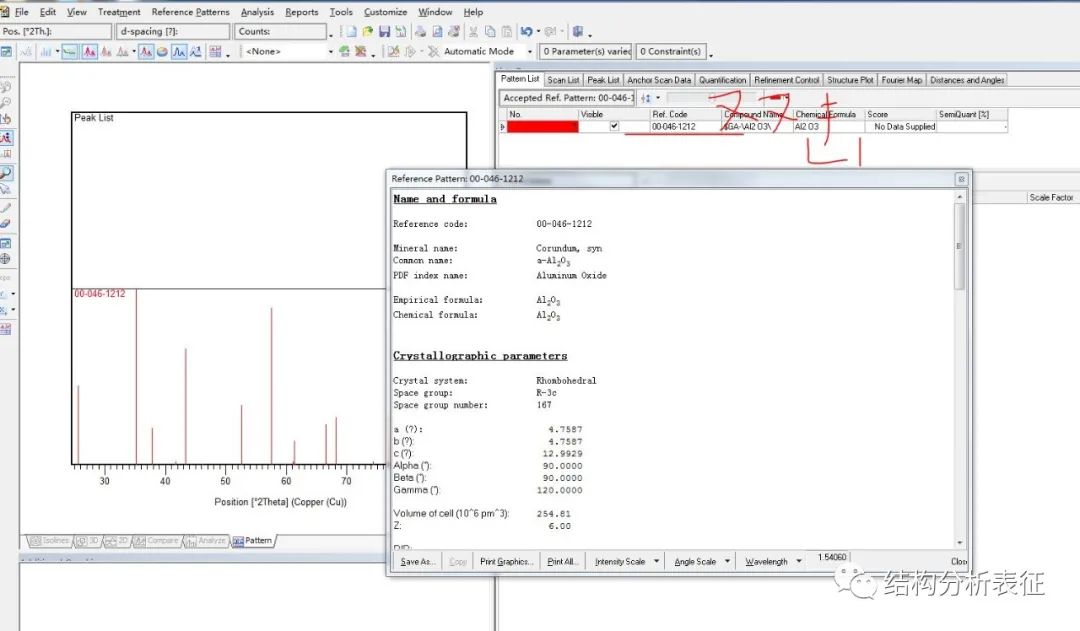

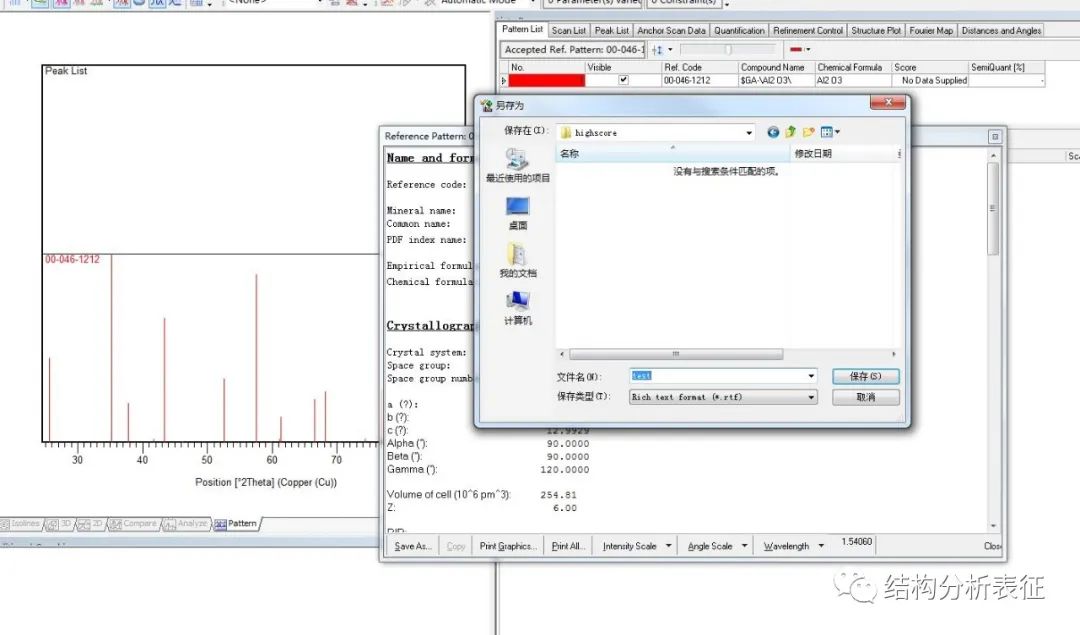

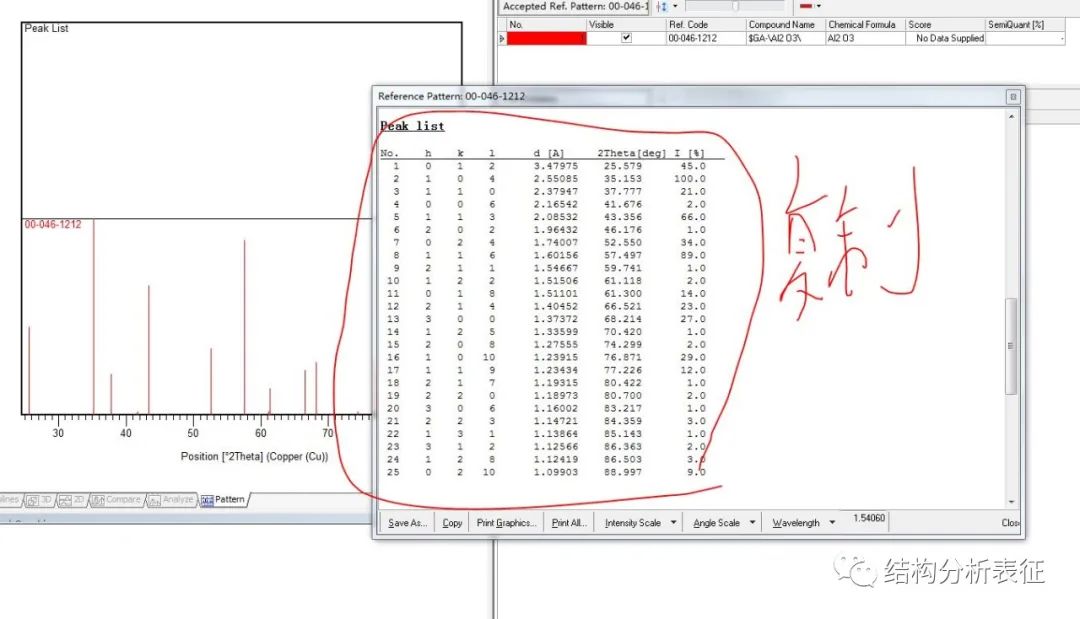

4.双击图中的卡片，即出现卡片的晶体参数信息，可以save as rtf格式用word打开，下拉可以看到衍射峰的数据，如图，复制；

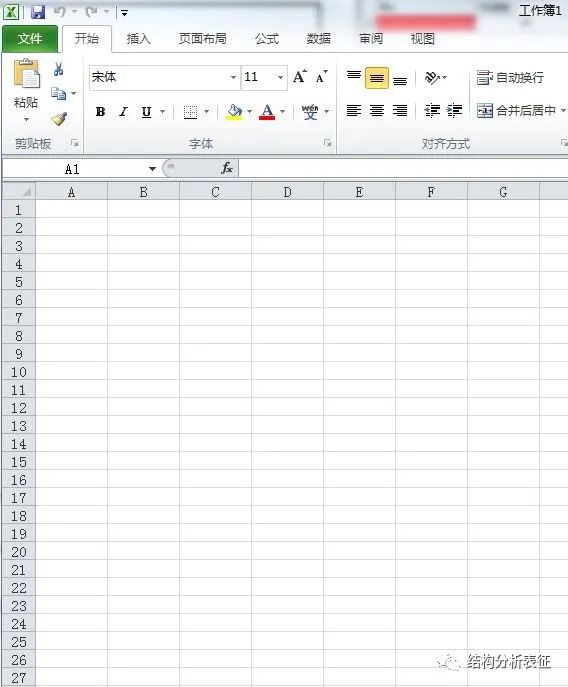

5.将数据复制到空白的excel文档中，

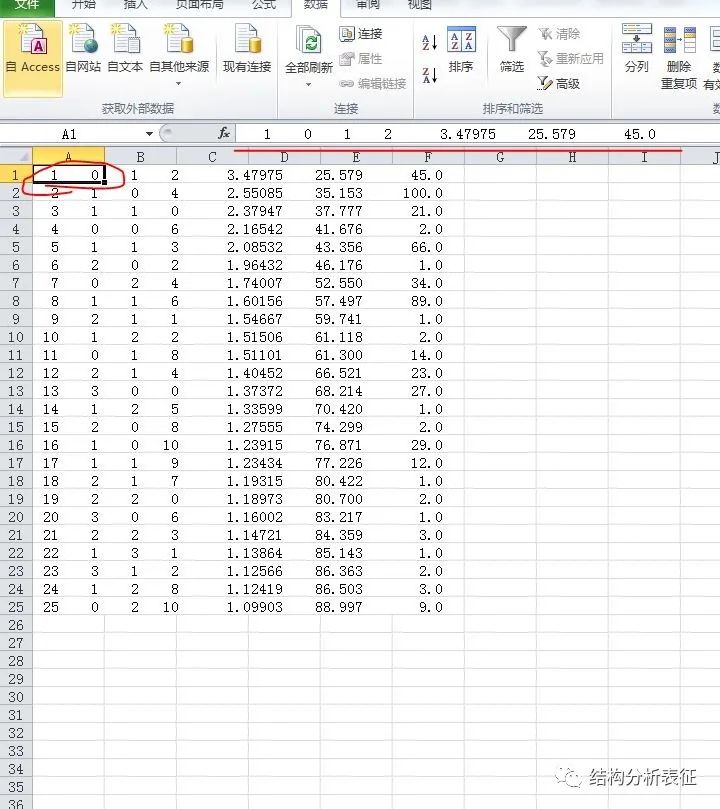

6.可以看到，每列数据都在一个方格中，这样导入origin画图不容易识别，可以在excel中分列；

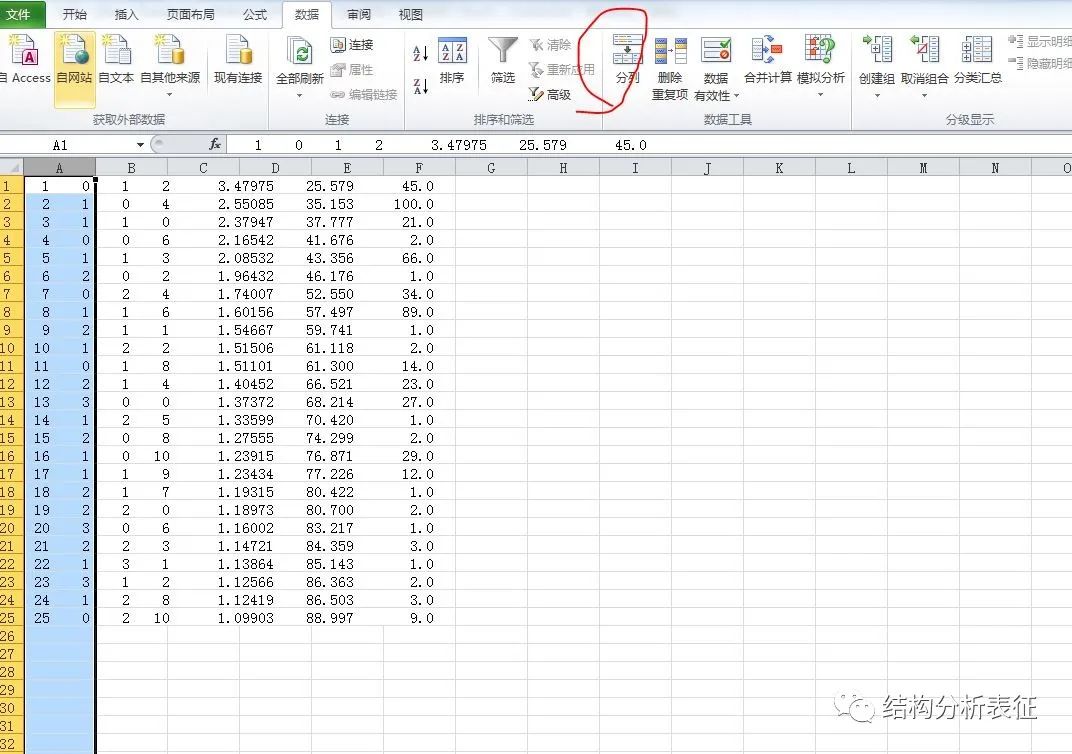

7.选中数据，点击数据-分列，
8.选择按分隔符号分列，点击下一步；

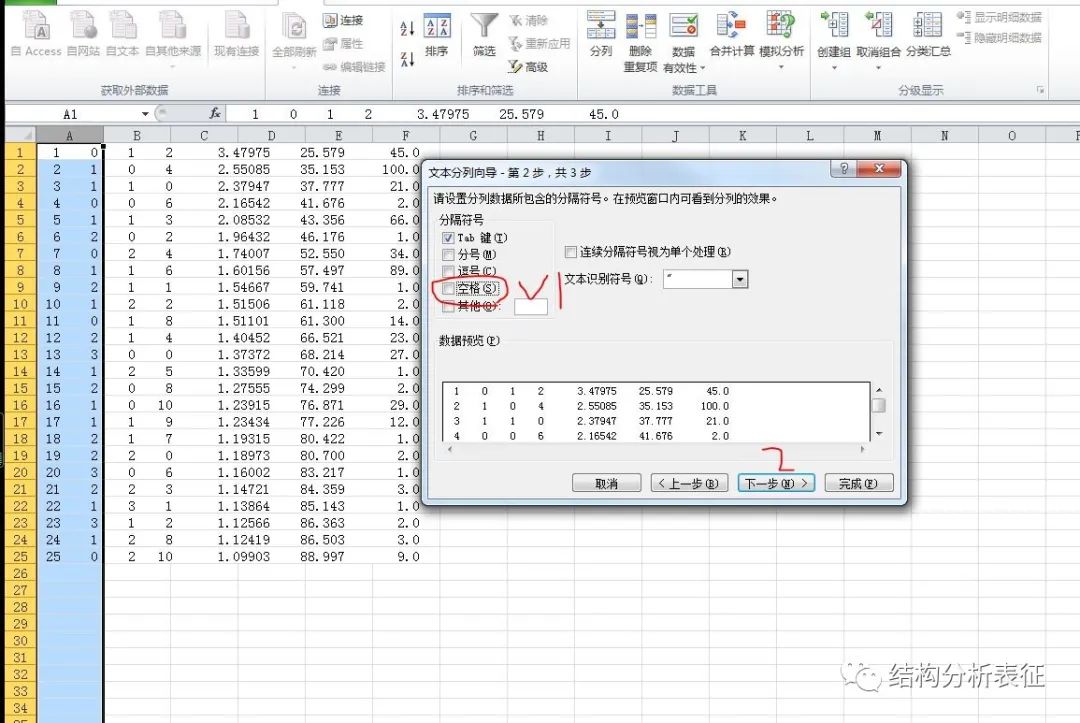

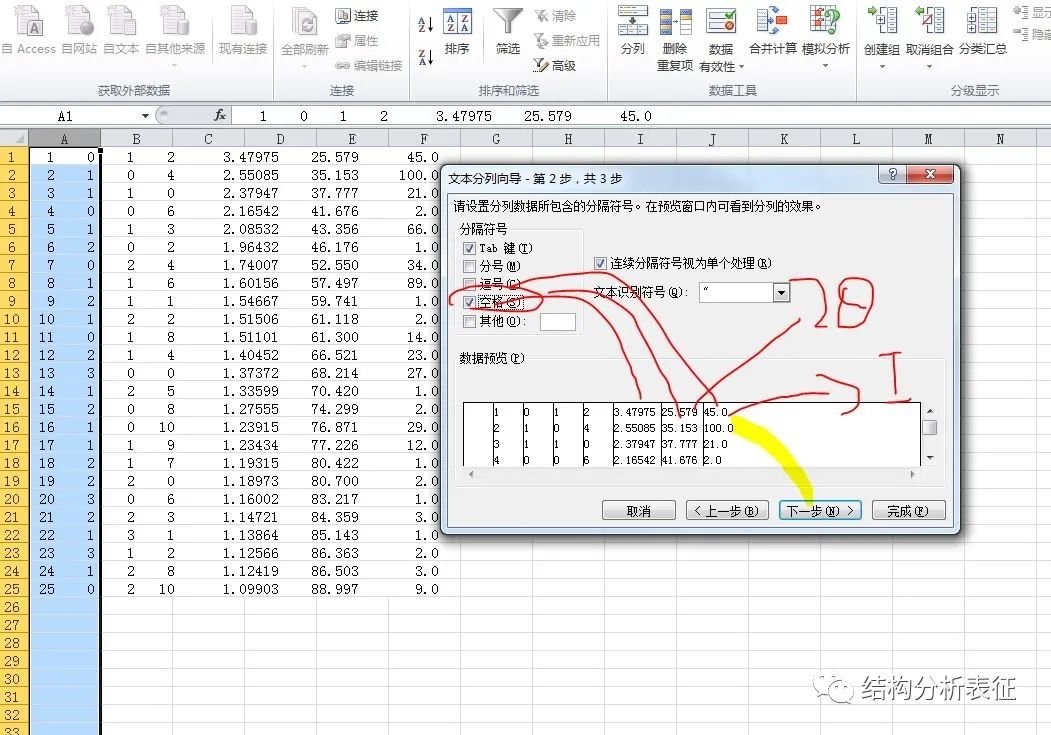

9.本例中每列数据以空格显示，所以勾选空格，点击下一步；

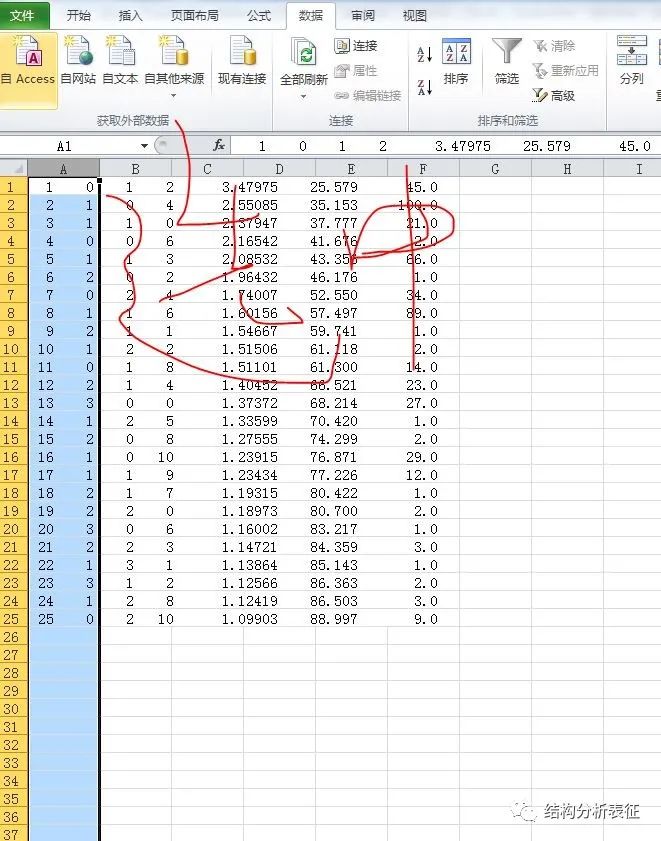

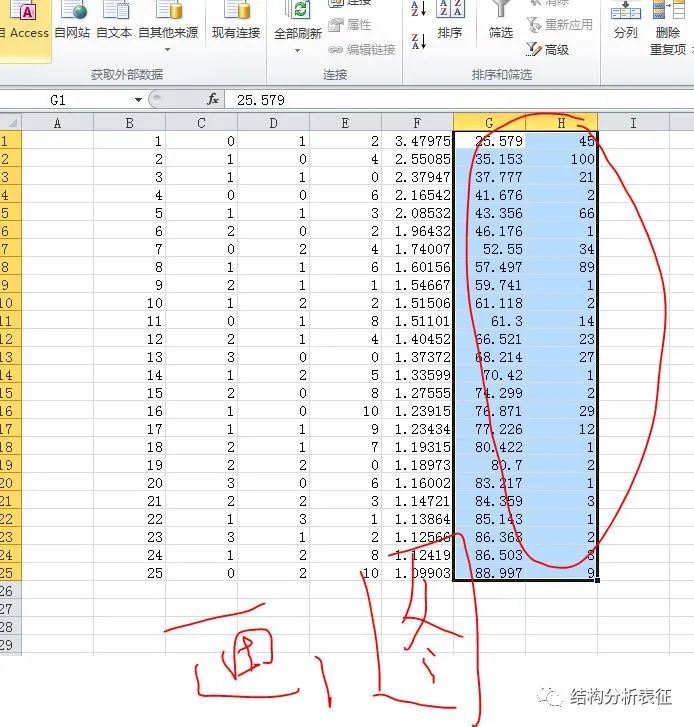

10.可以看到每列数据已经分列，最后两列分别是角度和强度；
11.复制这两列数据到空白的txt文本中，即可导入origin画图，画图可以点击如何用origin绘制XRD谱图查看。
