模块串口RTS与CTS的理解与测试
RTS： Request To Send
CTS : Clear To Send
SIMCOM公司解释：
RTS是模块的输入端，用于MCU通知模块，MCU是否准备好，模块是否可向MCU发送信息，RTS的有效电平为低。
CTS是模块的输出端，用于模块通知MCU，模块是否准备好，MCU是否可向模块发送信息，CTS的有效电平为低
正常标准理解：
RTS （Require ToSend，发送请求）为输出信号，用于指示本设备准备好可接收数据，低电平有效，低电平说明本设备可以接收数据。
CTS （Clear ToSend，发送允许）为输入信号，用于判断是否可以向对方发送数据，低电平有效，低电平说明本设备可以向对方发送数据。
以上理解都不错，见下图:

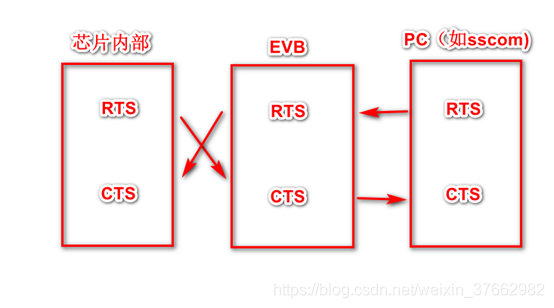

SIMCOM公司模块芯片，EVB与PC串口连接示意图
如上图所示：
SIMCOM官方解释为EVB与PC通信时，RTS作为模块的输入端，CTS作为模块的输出端。
而正常标准理解为芯片内部与PC通信，RTS作为芯片的输出端，CTS作为芯片的输入端
上述理解差别在于SIMCOM公司设计模块时，把芯片内部的RTS和CTS与EVB上的RTS和CTS交叉连接，导致理解歧义。
测试硬件流控时，主要测试的是串口与串口中间的通信，也即模块串口与PC串口(如SSCOM)的通讯过程，TCP的透传只是作为辅助测试的内容，不影响硬件流控的测试结果。
如下测试需提前打开硬件流控：at+ifc=2,2
RTS测试：
由于RTS作为模块的输入端，当PC端（SSCOM）拉高或者拉低RTS时，输出的高低电平作用于模块的输入端，也即EVB的RTS，也即芯片内部的CTS。
CTS为低电平有效，故当CTS拉高时，若通过SSCOM发送AT指令，但串口无上报，则证明RTS硬件流控有效。
由于SSCOM运行在电脑上，理论上来说缓存无限大，人为的拉高RTS后，AT发送后，模块会正常执行AT指令，只是执行内容以及结果都在模块内部缓存暂放，当RTS为低时，会一次性把缓存数据输出到SSCOM中
CTS测试：
一般可以直接通过SSCOM给模块发送文件，但此时发送的数据都会当作AT指令处理，导致一直返回error且发送速率慢。所以使用透传的方式辅助测试，发送文件。
模块连接到透出模式后，选在一个文件，进行发送，同时使用示波器测量CTS的电平，
发送文件时，尽量把模块的波特率改到一个比较大的数值，如921600，at+ipr=921600;
需要多次测量，抓取CTS的高电平。
如果模块的缓存不满，CTS不会输出高电平。

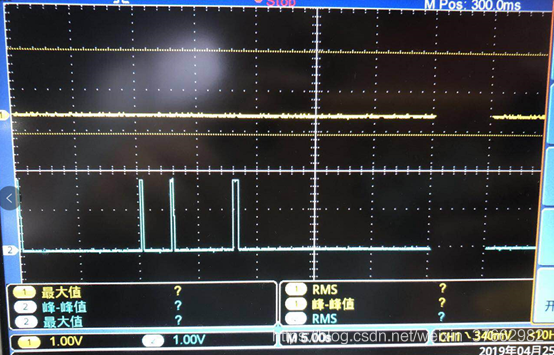

下图为测的CTS起效的示波器波形
