CASS升级到10.0之后，支持用SmartTableTool来自定义地籍报表。很多用户立刻上手定制，满足自己工作需要的宗地图、界址点成果表等成果。对这些成果样式的微调，比如注记字体字高。都能轻松搞定！稍微复杂的要求，比如在宗地图框中增加宗地面积的亩数注记（下图所示），就感觉有心无力了！

下面给各位童鞋分解自定义宗地图的步骤，有类似需求的童鞋请收藏哦！

1、打开SmartTableTool模板编辑工具

启动CASS10.1，执行菜单“地籍启动模板编辑工具”

2、编辑宗地图模板

（1）打开CASSreport标准宗地图*.zip

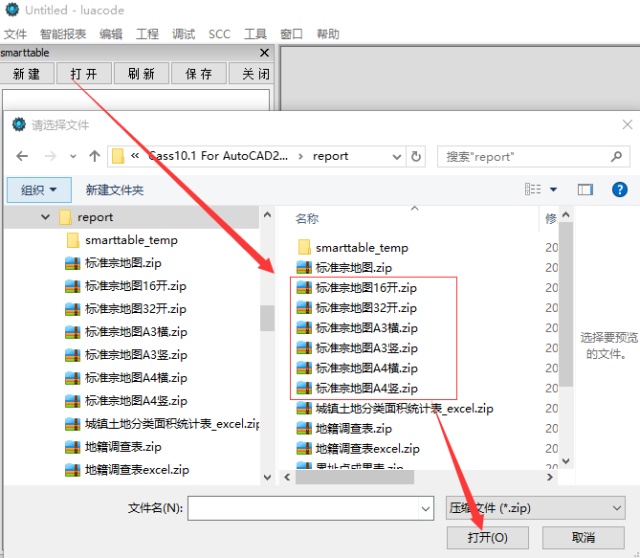

按下图所示，打开需要编辑的模板文件。例如：标准宗地图框A4竖.zip

（2）修改宗地图模板

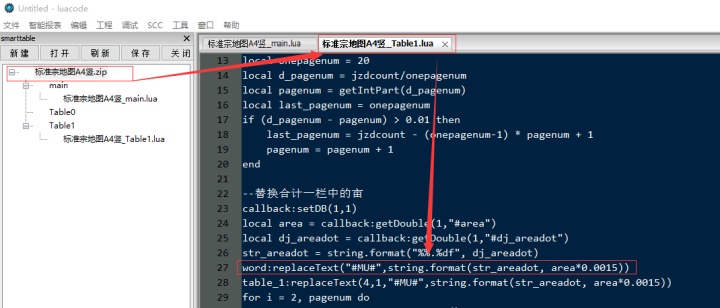

在下图所示位置，增加一行新的定义，并保存。word:replaceText("#MU#",string.format(str_areadot, area*0.0015))

（3）增加宗地图模板注记

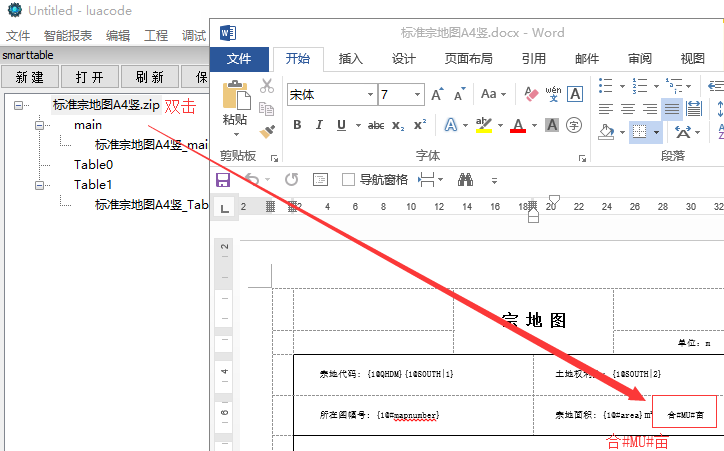

在模板编辑器中，按下图所示双击“标准宗地图框A4竖.zip”，添加“合#MU#亩”，并保存。

PS：记得一定要保存修改的结果。出现如下提示，才能算保存成功。

3、验证修改结果

绘制一个简单宗地，然后输出A4竖的宗地图框，即可验证修改的结果是否符合预期。

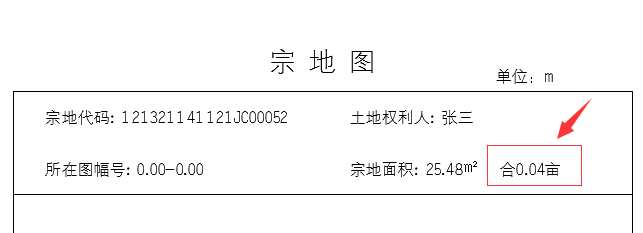

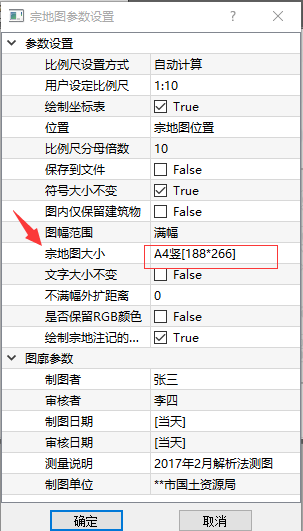

操作：点击菜单“地籍-绘制宗地图框-单个绘制宗地图”，在弹出对话框中，选择修改后的宗地图尺寸。按命令行提示操作，输出一个宗地图框，并检查是否添加亩数注记。出现下图所示的正确面积注记，可以确认修改成功。

将宗地面积，由“平方米”换算成“亩”，这是常见的修改要求。遇到这种要求的小伙伴们不要怕，按照上述步骤来动手操作。自己也能定制专属宗地图框了！还有更多自定义要求的，可以到生态圈（http://o.southgis.com）来，和圈友一起讨论解决。
