一、引言
Vertex and Fragment Shader:最强大的Shader类型，下文中简称V&F Shader，属于可编程渲染管线. 使用的是CG/HLSL语法。分为2个部分vertex顶点部分和Fragment像素部分。
二、语法

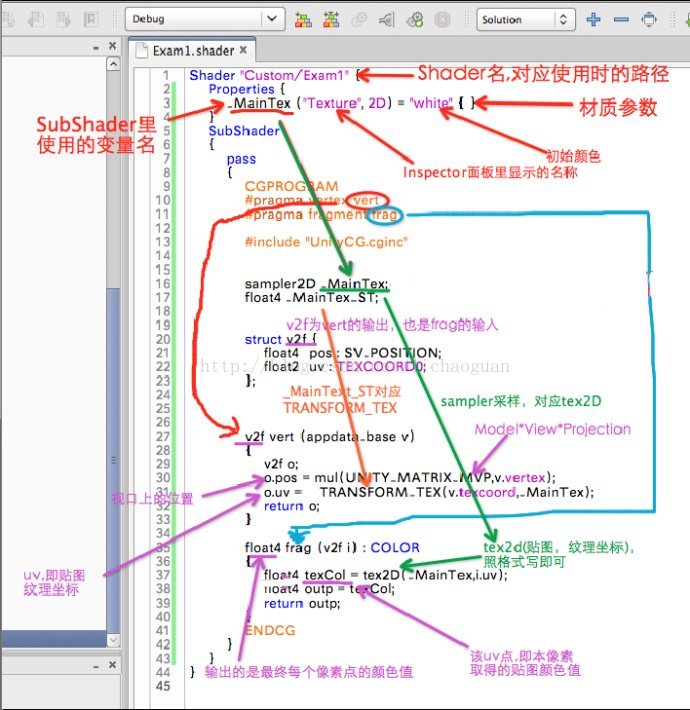

1、例子如下
Shader "Custom/Exam1"
{
Properties {
_MainTex ("Texture", 2D) = "white" { }
}
SubShader
{
pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
sampler2D _MainTex;
///_MainTex_ST的ST是应该是SamplerTexture的意思 ，就是声明_MainTex是一张采样图，也就是会进行UV运算。如果没有这句话，是不能进行TRANSFORM_TEX的运算的。_MainTex_ST.xy为Tiling,zw为offset.
float4 _MainTex_ST;
struct v2f {
float4 pos : SV_POSITION;
float2 uv : TEXCOORD0;
} ;
v2f vert (appdata_base v)
{
v2f o;
//UNITY_MATRIX_MVP 物体空间-视空间-窗口空间的变换矩阵
o.pos = mul(UNITY_MATRIX_MVP,v.vertex);
//TRANSFORM_TEX依据Tiling和offset的设置计算缩放和偏移
o.uv = TRANSFORM_TEX(v.texcoord,_MainTex);
return o;
}
float4 frag (v2f i) : COLOR
{
float4 texCol = tex2D(_MainTex,i.uv);
float4 outp = texCol;
return outp;
}
ENDCG
}
}
}
2、Shader中的数据类型
有3种基本数值类型：float、half和fixed。
这3种基本数值类型可以再组成vector和matrix，比如half3是由3个half组成、float4x4是由16个float组成。
float：32位高精度浮点数。
half：16位中精度浮点数。范围是[-6万, +6万]，能精确到十进制的小数点后3.3位。
fixed：11位低精度浮点数。范围是[-2,2]，精度是1/256。
数据类型影响性能，精度够用就好。
颜色和单位向量，使用fixed
其他情况，尽量使用half（即范围在[-6万, +6万]内、精确到小数点后3.3位）；否则才使用float。
不要将低精度fixed类型转换为更高的精度，否则会产生性能问题。
低精度fixed不要使用“swizzle”（即形如myFixed4.xyzw、myFixed2.xyxy，中文不知咋译，否则会产生性能问题。
3、Pass渲染管线中的Tag
和SubShader有自己专属的Tag类似，Pass也有Pass专属的Tag，且Pass中默认包括SubShader中的Tag。
其中最重要Tag是 "LightMode"，指定Pass和Unity的哪一种渲染路径（“Rendering Path”）搭配使用。这里需要描述的Tag取值可包括：
Always，永远都渲染，但不处理光照
ShadowCaster，用于渲染产生阴影的物体
ShadowCollector，用于收集物体阴影到屏幕坐标Buff里。
其他渲染路径相关的Tag详见下面章节“Unity渲染路径种类”。
具体所有Tag取值，可参考ShaderLabsyntax: Pass Tags。
Shader "ShaderLab Tutorials/TestShader" {
SubShader {
Pass
{
Tags{ "LightMode"="ForwardBase" }
//...
}
}
}
4、编译指令
编译指令#pragma。详见官网Cgsnippets。其中重要的包括：
编译指令 | 示例/含义 |
#pragma vertex name #pragma fragment name | 替换name，来指定Vertex Shader函数、Fragment Shader函数。 |
#pragma target name | 替换name（为2.0、3.0等）。设置编译目标shader model的版本。 |
#pragma only_renderers name name ... #pragma exclude_renderers name name... | #pragma only_renderers gles gles3， #pragma exclude_renderers d3d9 d3d11 opengl， 只为指定渲染平台（render platform）编译 |
（1）引用库。通过形如#include"UnityCG.cginc"引入指定的库。常用的就是UnityCG.cginc了。其他库详见官网Built-inshader include files。
（2）ShaderLab内置值。Unity给Shader程序提供了便捷的、常用的值，比如下面例子中的UNITY_MATRIX_MVP就代表了这个时刻的MVP矩阵。详见官网ShaderLabbuilt-in values。
Unity为你在编写shader是提供了少量的内置变量：类似当前物体的变换矩阵，时间等。
你只能在ShaderLab中使用它们，就像你使用其他属性一样，唯一不同的是你不能声明内置的变量。
要用到这些内置变量你必须在你的shader程序中包含UnityCG.cgincfile文件。
Transformations变换
float4x4UNITY_MATRIX_MVP当前物体*视*投影矩阵。（注：物体矩阵为本地->世界）
float4x4UNITY_MATRIX_MV当前物体*视矩阵
float4x4UNITY_MATRIX_P当前物体*投影矩阵
float4x4UNITY_MATRIX_T_MV转置物体*视矩阵
float4x4UNITY_MATRIX_IT_MV 逆转置物体*视矩阵
float4x4UNITY_MATRIX_TEXTURE0 to UNITY_MATRIX_TEXTURE3贴图变换矩阵
float4x4_Object2World当前物体矩阵
float4x4_World2Object物体矩阵的逆矩阵
float3_WorldSpaceCameraPos世界坐标空间中的摄像机位置
float4unity_Scale不适用xyz分量，而是通过w分量包含的缩放值等比缩放物体。
Lighting光照
在纯粹的ShaderLab中，你可以利用下面这些属性，只要在末尾增加一个零数：例如 灯光的物体*灯光颜色是_ModelLightColor0.在Cgshader中这些变量更像是一个包含单一元素的数组。所以在Cg中他们是这样的_ModelLightColor[0];
Name | Type | Value |
_ModelLightColor | float4 | Material's Main * Light color 材质的主颜色*灯光颜色 |
_SpecularLightColor | float4 | Material's Specular * Light color 材质的镜面反射（高光）*灯光颜色。 |
_ObjectSpaceLightPos | float4 | Light's position in object space. w component is 0 for directional lights, 1 for other lights |
_Light2World | float4x4 | Light to World space matrix 灯光转世界空间矩阵 |
_World2Light | float4x4 | World to Light space matrix 世界转灯光空间矩阵 |
_Object2Light | float4x4 | Object to Light space matrix 物体转灯光空间矩阵 |
Various变量
float4 _Time :时间：用于Shasder中可动画的地方。
float4 _SinTime :时间的正弦值。
float4 _CosTime :时间的余弦值
float4 _ProjectionParams :投影参数
x为1.0或者-1.0如果当前渲染使用的是一个反转的投影矩阵那么为负。
y是摄像机的近剪裁平面
z z是摄像机远剪裁平面
w是1/远剪裁平面
float4 _ScreenParams :屏幕参数
x是当前渲染目标在像素值中宽度
y是当前渲染目标在像素值中的高度
z是1.0+1.0/宽度
w是1.0+1.0/高度
（3）Shader输入输出参数语义（Semantics）。在管线流程中每个阶段之间（比如Vertex Shader阶段和FragmentShader阶段之间）的输入输出参数，通过语义字符串，来指定参数的含义。常用的语义包括：COLOR、SV_Position、TEXCOORD[n]。完整的参数语义可见HLSL Semantic（由于是HLSL的连接，所以可能不完全在Unity里可以使用）。
（4）特别地，因为Vertex Shader的的输入往往是管线的最开始，Unity为此内置了常用的数据结构：
数据结构 | 含义 |
appdata_base | vertex shader input with position, normal, one texture coordinate. |
appdata_tan | vertex shader input with position, normal, tangent, one texture coordinate. |
appdata_full | vertex shader input with position, normal, tangent, vertex color and two texture coordinates. |
appdata_img | vertex shader input with position and one texture coordinate. |
附件：
1、制作地球转动，表面浮有云层的shader
Shader "Custom/2lsy_earth" {
Properties {
_Color ("Main Color", Color) = (1,1,1,0.5)
_MainTex ("Texture", 2D) = "white" { }
_Cloud ("_Cloud", 2D) = "white" { }
}
SubShader {
Tags{"Queue" = "Transparent" "RenderType"="Transparent"}
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
float4 _Color;
sampler2D _MainTex;
sampler2D _Cloud;
struct v2f {
float4 pos : SV_POSITION;
float2 uv : TEXCOORD0;
};
float4 _MainTex_ST;
v2f vert (appdata_base v)
{
v2f o;
o.pos = mul (UNITY_MATRIX_MVP, v.vertex);
o.uv = TRANSFORM_TEX (v.texcoord, _MainTex);
return o;
}
half4 frag (v2f i) : COLOR
{
float u = i.uv.x + -0.1*_Time;
float2 x=float2( u , i.uv.y);
half4 texcol = tex2D (_MainTex, x);
u = i.uv.x + -0.2*_Time;
x=float2( u , i.uv.y);
half4 texcol3 = tex2D (_Cloud, x);
half4 texcol0 = float4(1,1,1,0.5) * (texcol3.r);
return lerp(texcol,texcol0,0.5f);
}
ENDCG
}
}
}2、制作类似Logo层上闪光效果shader
Shader "Custom/Logo" {
Properties {
_MainTex ("Texture", 2D) = "white" { }
}
SubShader
{
Tags {"Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent"}
Blend SrcAlpha OneMinusSrcAlpha
AlphaTest Greater 0.1
pass
{
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#include "UnityCG.cginc"
sampler2D _MainTex;
float4 _MainTex_ST;
struct v2f {
float4 pos : SV_POSITION;
float2 uv : TEXCOORD0;
};
//顶点函数没什么特别的，和常规一样
v2f vert (appdata_base v)
{
v2f o;
o.pos = mul(UNITY_MATRIX_MVP,v.vertex);
o.uv = TRANSFORM_TEX(v.texcoord,_MainTex);
return o;
}
//必须放在使用其的 frag函数之前，否则无法识别。
//核心：计算函数， 角度， uv, 光带的x长度0.24， 间隔 4， 开始时间2， 偏移0.15， 单次循环时间0.7
float inFlash(float angle,float2 uv,float xLength,int interval,int beginTime, float offX, float loopTime )
{
//亮度值
float brightness =0;
//倾斜角
float angleInRad = 0.0174444 * angle;
//当前时间
float currentTime = _Time.y;
//获取本次光照的起始时间
int currentTimeInt = _Time.y/interval;
currentTimeInt *=interval;
//获取本次光照的流逝时间 = 当前时间 - 起始时间
float currentTimePassed = currentTime -currentTimeInt;
if(currentTimePassed >beginTime)
{
//底部左边界和右边界
float xBottomLeftBound;
float xBottomRightBound;
//此点边界
float xPointLeftBound;
float xPointRightBound;
float x0 = currentTimePassed-beginTime;
x0 /= loopTime;
//设置右边界
xBottomRightBound = x0;
//设置左边界
xBottomLeftBound = x0 - xLength;

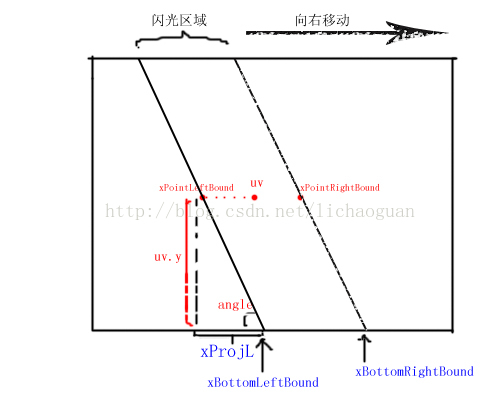

//投影至x的长度 = y/ tan(angle)
float xProjL;
xProjL= (uv.y)/tan(angleInRad);
//此点的左边界 = 底部左边界 - 投影至x的长度
xPointLeftBound = xBottomLeftBound - xProjL;
//此点的右边界 = 底部右边界 - 投影至x的长度
xPointRightBound = xBottomRightBound - xProjL;
//边界加上一个偏移
xPointLeftBound += offX;
xPointRightBound += offX;
//如果该点在区域内
if(uv.x > xPointLeftBound && uv.x < xPointRightBound)
{
//得到发光区域的中心点
float midness = (xPointLeftBound + xPointRightBound)/2;
//趋近中心点的程度，0表示位于边缘，1表示位于中心点
float rate= (xLength -2*abs(uv.x - midness))/ (xLength);
brightness = rate;
}
}
brightness= max(brightness,0);
//返回颜色 = 纯白色 * 亮度
//float4 col = float4(1,1,1,1) *brightness;
return brightness;
}
float4 frag (v2f i) : COLOR
{
float4 outp;
//根据uv取得纹理颜色，和常规一样
float4 texCol = tex2D(_MainTex,i.uv);
//传进i.uv等参数，得到亮度值
float tmpBrightness;
tmpBrightness =inFlash(75,i.uv,0.25f,4f,2f,0.15,0.7f);
//图像区域，判定设置为 颜色的A > 0.5,输出为材质颜色+光亮值
if(texCol.w >0.5)
outp =texCol+float4(1,1,1,1)*tmpBrightness;
//空白区域，判定设置为 颜色的A <=0.5,输出空白
else
outp =texCol;
return outp;
}
ENDCG
}
}
}
