文章作者｜噩梦飘雷结束一天繁忙的工作，相信很多人都跟小值一样，喜欢打开手机，播放起自己喜欢的歌单。音乐响起，就能双脚离地，暂时漂浮于眼前的苟且之上，让自己喘口气。当然比起戴上耳机安静地狂欢，外放音乐，让音符充满房间，是种更身临其境的享受。在对音乐上瘾之后，才发现手机听歌实在不过瘾，小值也在家买起了音箱，唯一遗憾的是，因为考虑不周没有买带蓝牙功能的音箱。值友 @噩梦飘雷 也遇到了相同的困扰，他对音箱进行了二次改造，给它加上蓝牙功能。 有同样问题的值友们，看看他是怎么改造的吧～ 1 改装工具

1)螺丝刀一把

2)蓝牙接收器模块一个

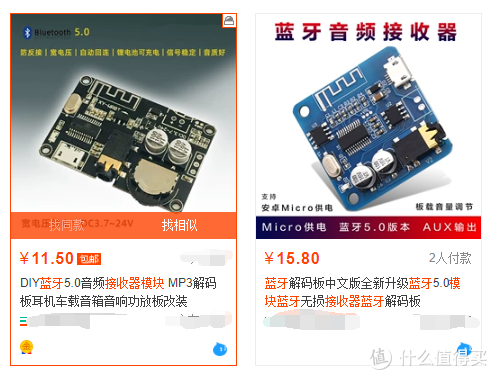

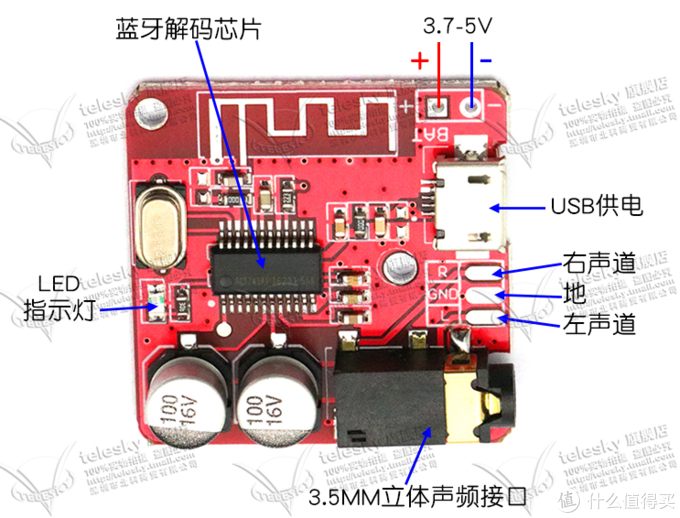

某宝可以找到的较便宜的蓝牙接收器有两种： 一种价格相对便宜，没有3.5mm音频输入接口，只有一个3.5mm音频输出端子，只能通过接受蓝牙信号，然后输出音频。 使用这种蓝牙接收模块以后，无法输入有线音频信号，音箱会变成纯粹的蓝牙音箱。虽然功能有些单一，但是这种蓝牙模块的优势是价格低廉，只需要十几元就可以买到。另一种蓝牙接收模块同时存在3.5mm音频输入端口和3.5mm音频输出端口，可以实现蓝牙未连接时，AUX端子和OUT端子直接相连；蓝牙连接上时，蓝牙音频信号从OUT端子输出，AUX端子和OUT端子断开连接。这种蓝牙接收模块的价格稍微贵了一点，大约在30元以上。由于自己不想完全放弃有线传输功能，所以选择了这种。

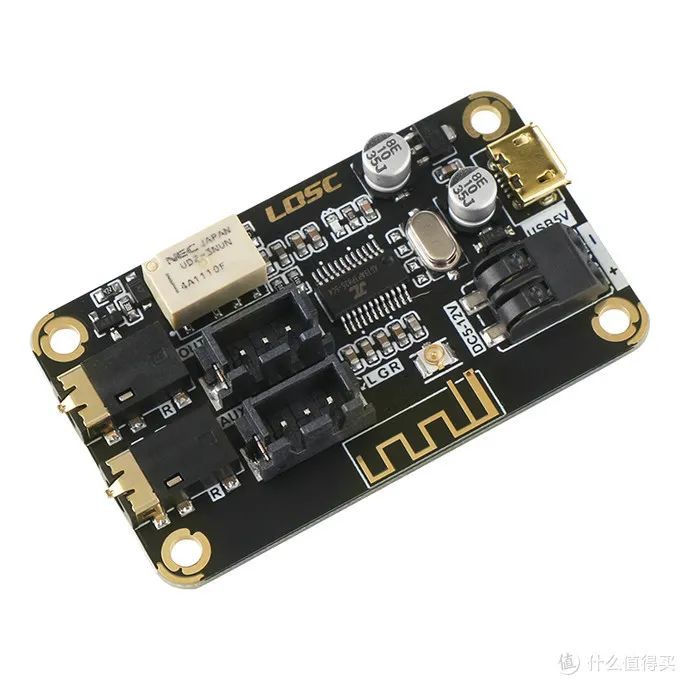

这块蓝牙接收板的属性如下：

输入电压：DC5V-12V
蓝牙版本：4.2
蓝牙名称：LQSC_BT
工作温度：-40℃到85℃

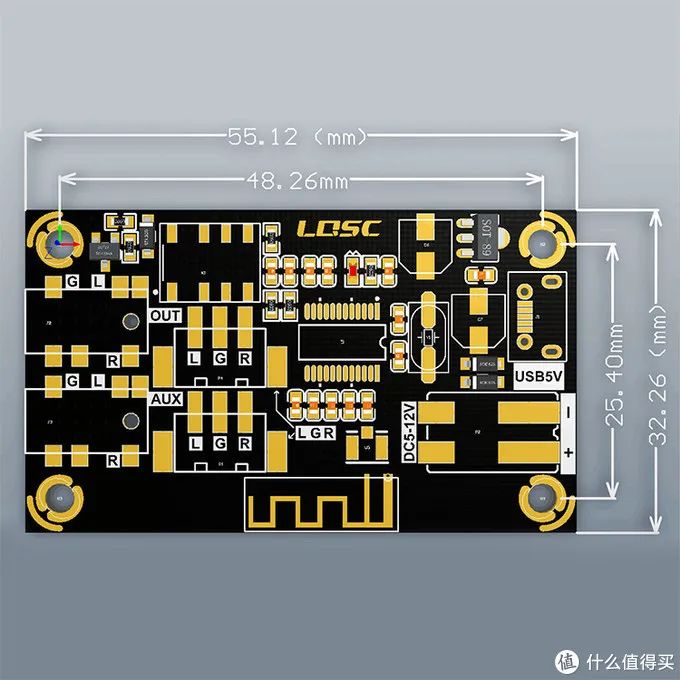

外围尺寸：55*32*9(长*宽*高)(mm)，可组合使用

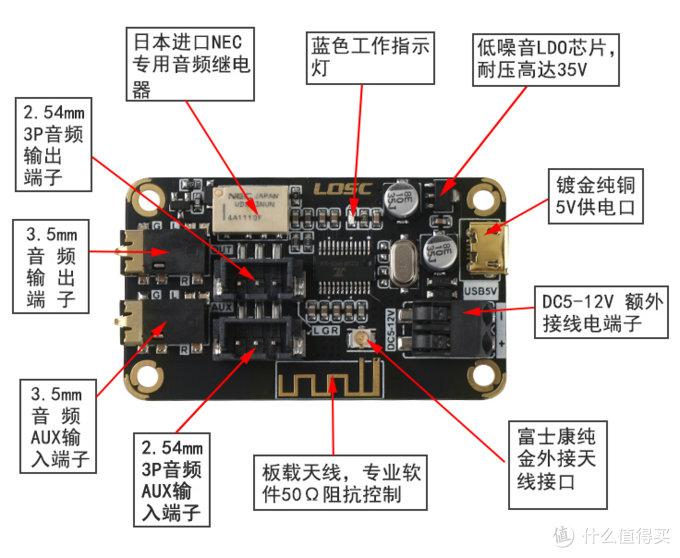

全贴片工艺，宽范围工作电压，电源接反保护
双AUX输入端子(3.5mm和2.54mm 3P)
双音频输出端子(3.5mm和2.54mm 3P)
可外接天线(适用于安装在金属盒子里面)

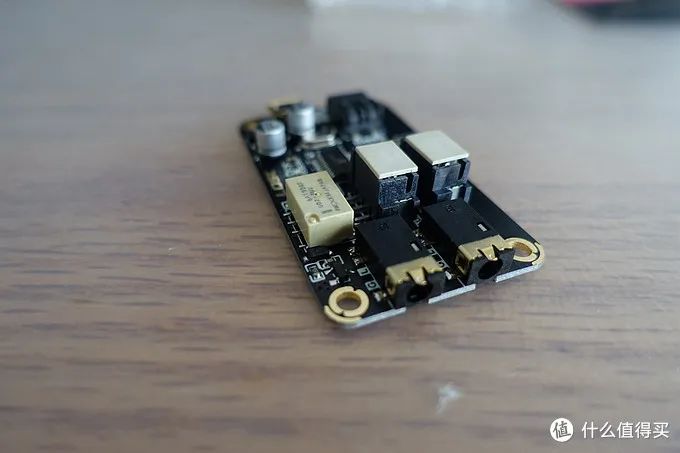

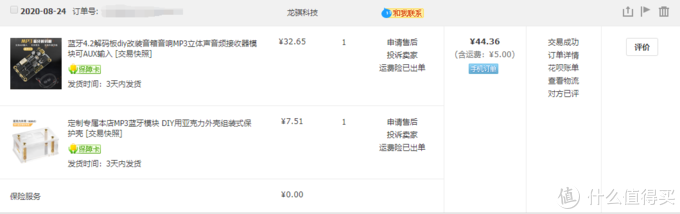

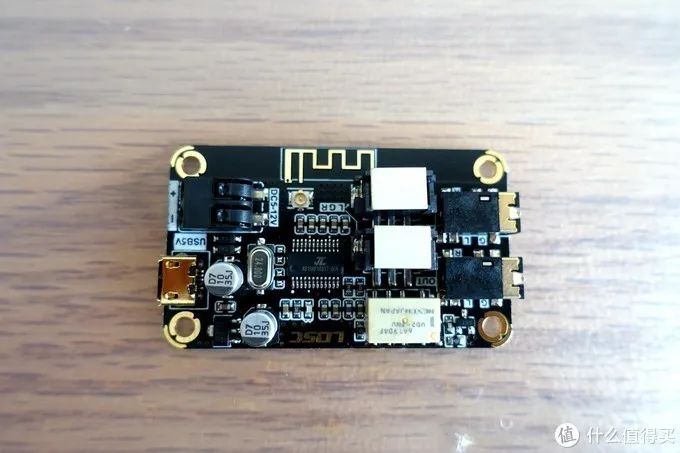

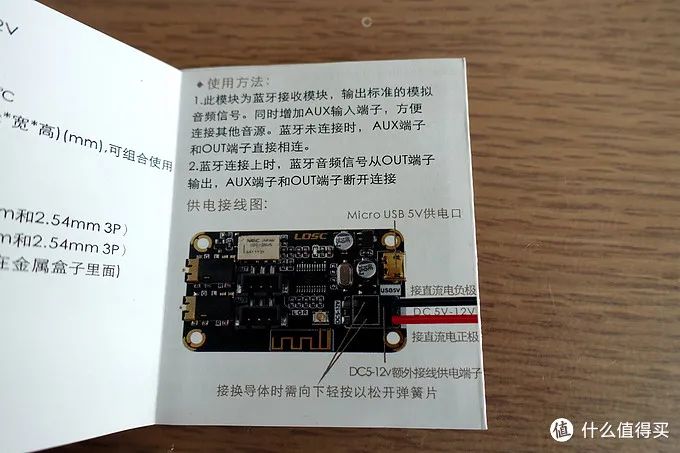

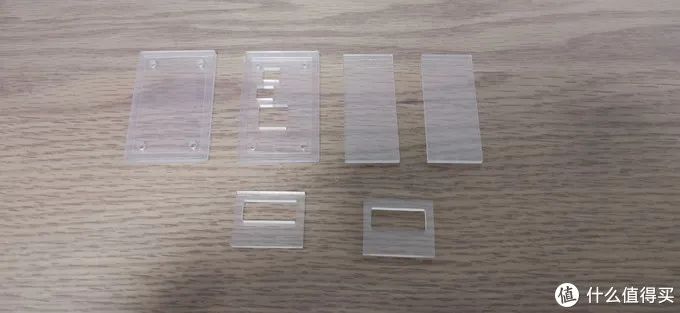

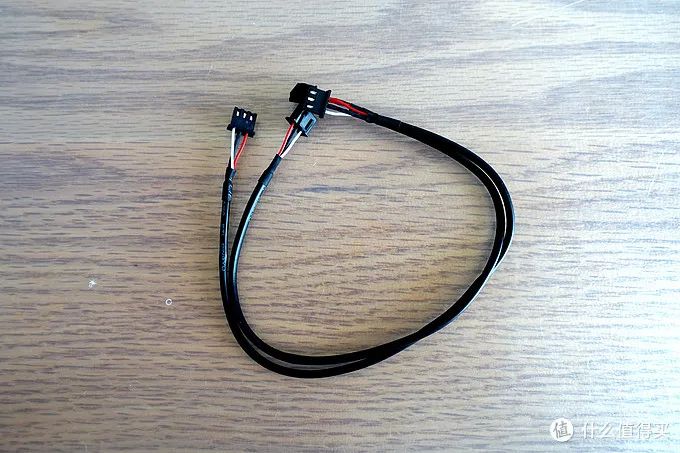

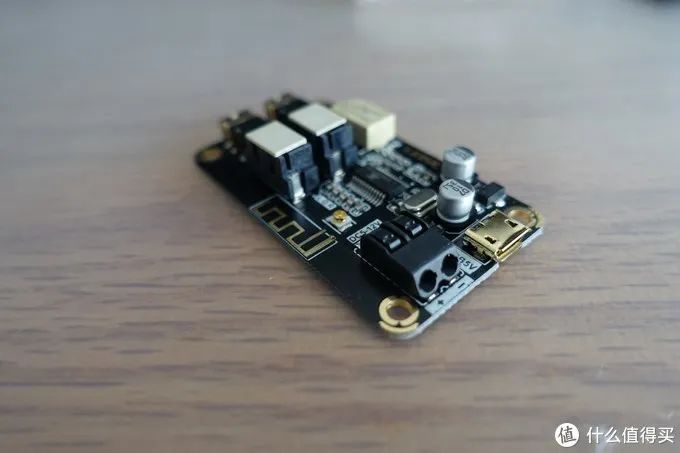

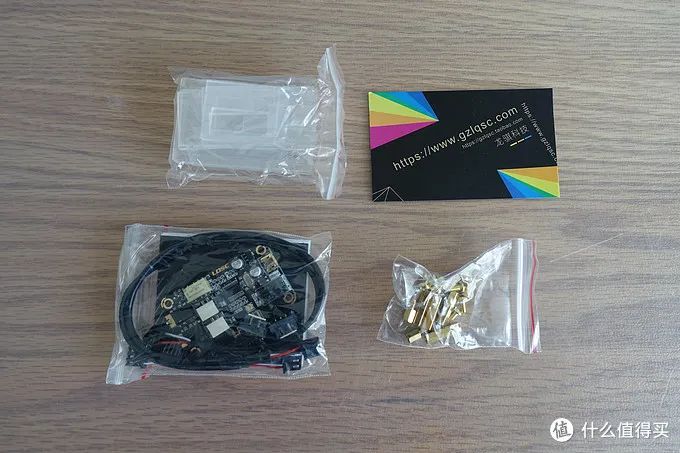

对音质要求更高的大佬，可以选择CSR8630之类的板子，支持apt-x无损音乐播放功能。但是IOS至今不支持apt-x，所以本次没选择这种。 为了防止损伤裸露的电路板上的元器件，本次同时采购了一个亚克力的外壳。 到货后包装内容很简单，一袋亚克力片，一袋铜柱螺丝，以及蓝牙接收板、数据线、说明书。蓝牙接收板本体，看起来很精致。左右滑动查看更多图片 说明书挺简单，不过需要的信息基本都有。还有矩形接头的音频线，本次暂时用不到。亚克力片的结构也很简单，就这几块，在底座和顶盖上都预留好了固定侧板用的槽位。

3)3.5mm公对公音频线一条

用以在音箱和蓝牙音频板之间进行连接用，要求不高的话京东买个便宜的就行。我买的这个是绿联的0.5m线，实测正常使用。

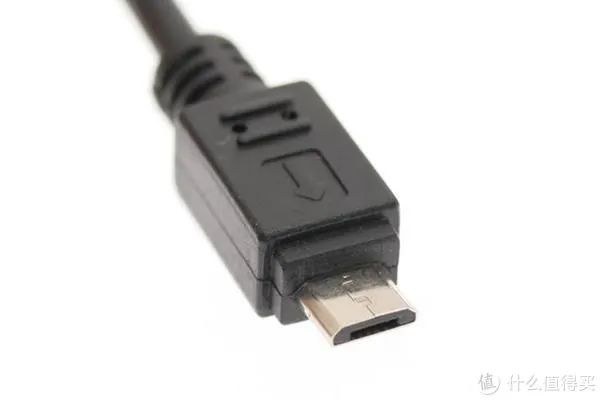

4)microUSB数据线一条，闲置手机充电器一个

这块蓝牙接收板子直接用 电脑主板 的USB接口供电，会有底噪的现象，个人怀疑是AUX输入接口与主板USB供电产生了共地干扰导致的底噪——由于非专业人士，具体原因就不懂了。 根据网友的建议，给蓝牙板使用5V1A的手机充电器独立供电，完美解决该问题。

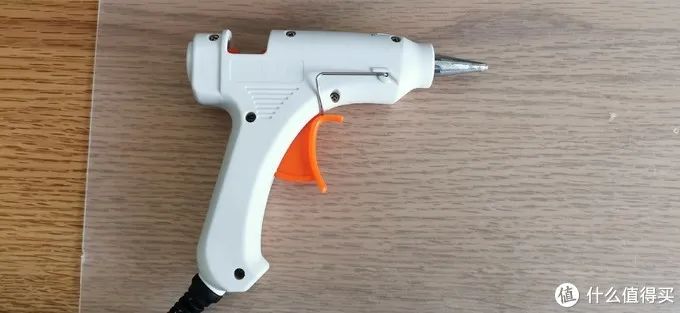

5)热熔胶枪

如果想更好的使用蓝牙接收板，最好还是将其固定在音箱外壳或其他地方，防止丢失或者因线材拉扯造成损坏。

2 操作过程

1)组装亚克力外壳

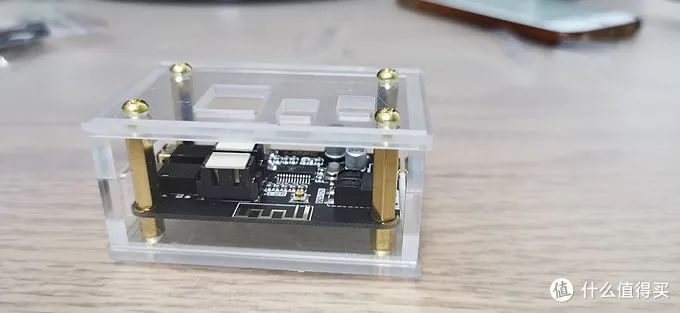

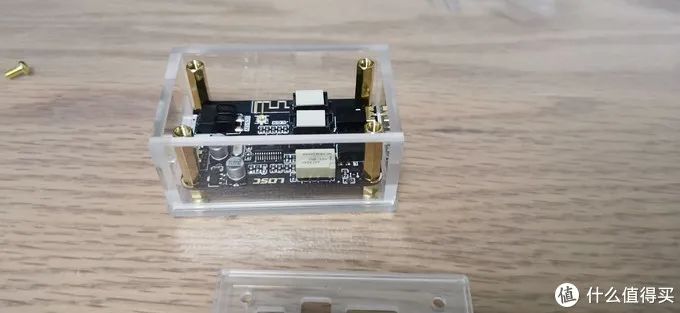

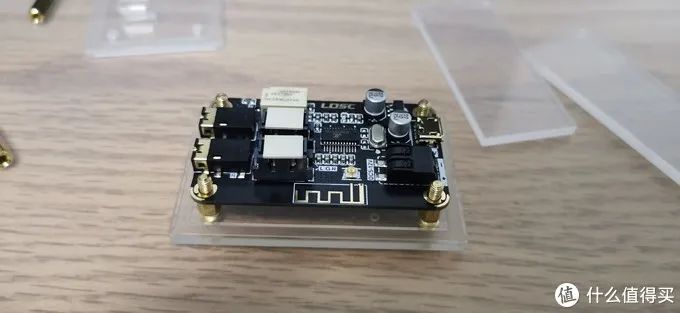

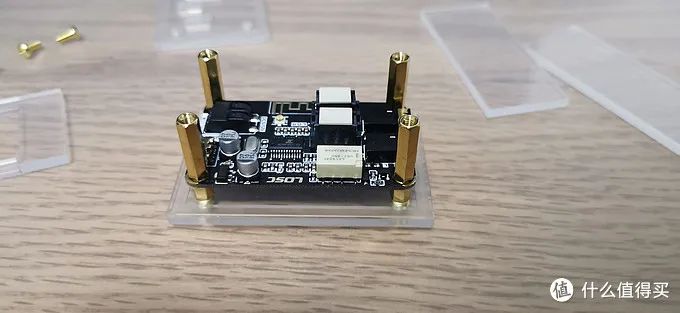

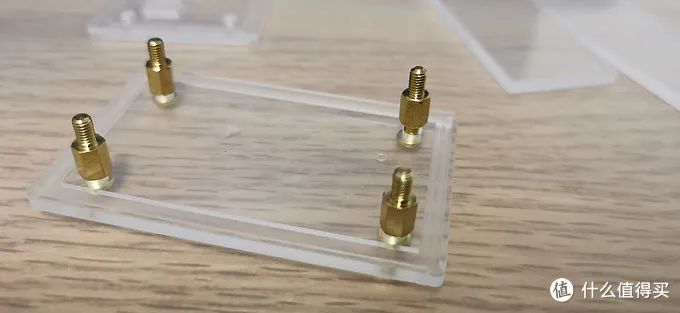

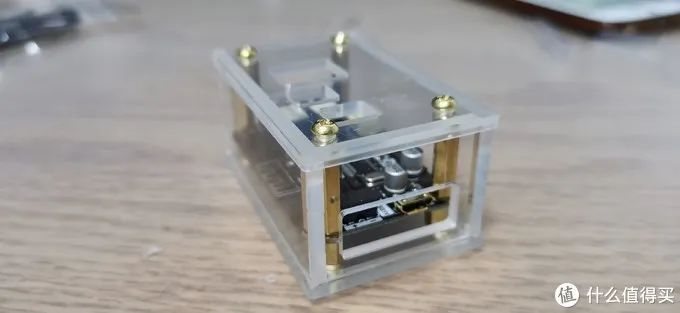

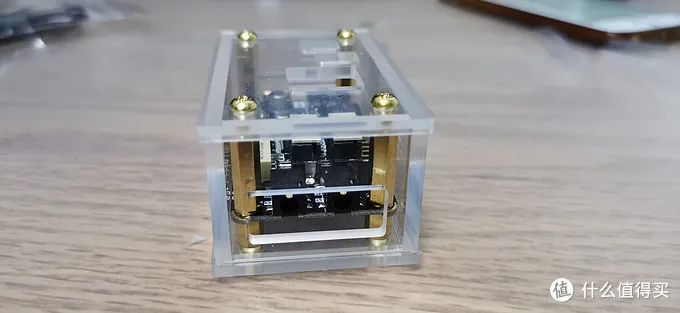

首先用螺丝将较短的铜柱固定在底座片上。将电路板放到短铜柱上。再将长点的铜柱固定到电路板上。将侧板插入底座上的槽位里。最后盖上顶盖，并用螺丝拧入长铜柱进行固定。

2)连接好输入、输出音频线，以及microUSB电源线

根据电路板的说明图示，将音箱自带的较长的3.5mm公对公音频线，一头连接到 电脑声卡 输出端，另一头连接到蓝牙板AUX输入端。 将自己单独购买的0.5米长的3.5mm公对公音频线，一头连接到蓝牙板3.5mm输出端，一头连接到音箱的线控上。 最后给蓝牙板的microUSB接口插上充电线，连接好手机充电器进行供电。

3)将亚克力外壳固定到机箱外壳

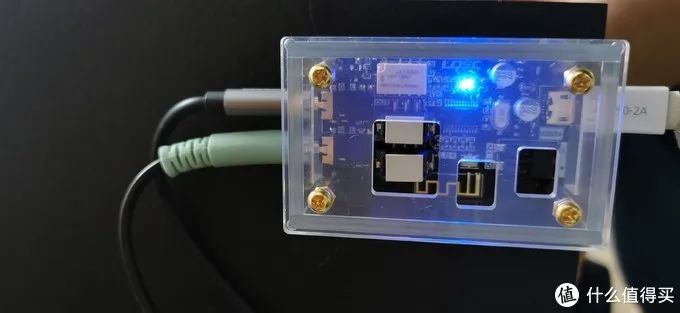

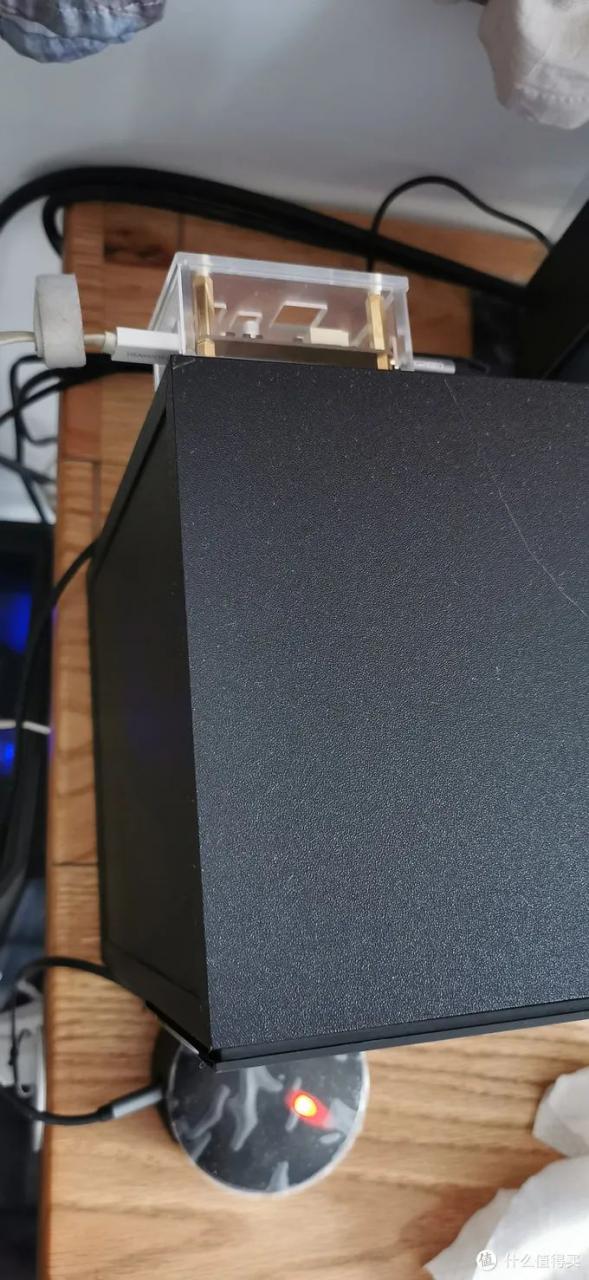

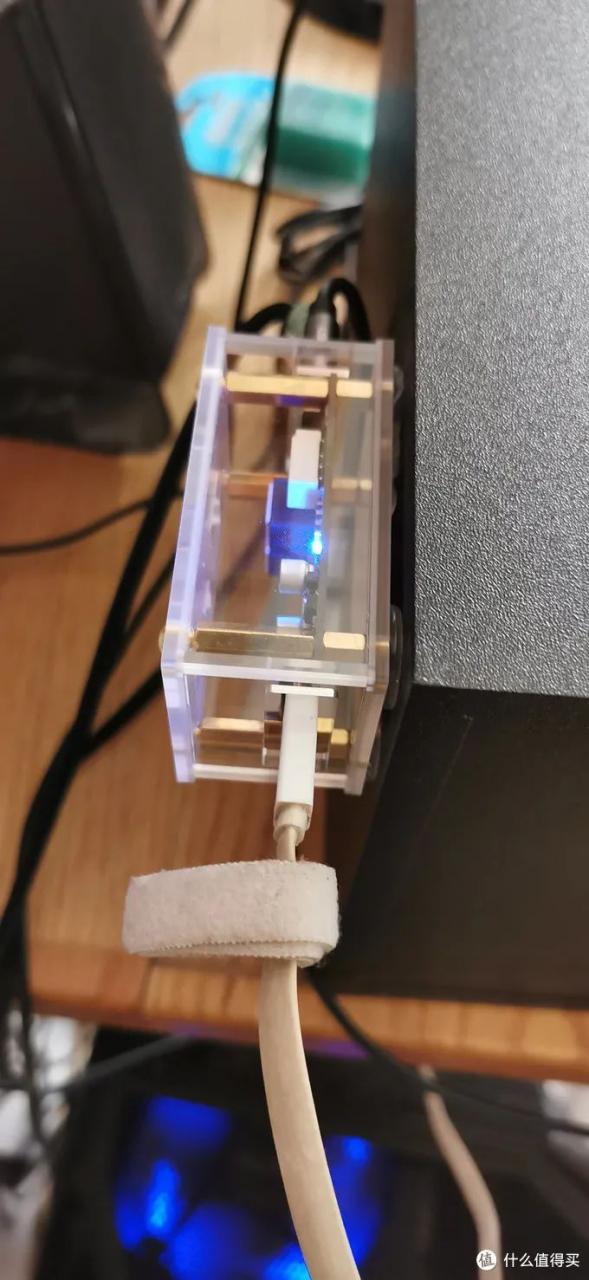

由于底座会有外露的螺帽，所以涂热熔胶要多一点、厚一点。这里我选择将亚克力盒子粘在音箱后方，这样平时不易发现，对颜值的影响小一点。

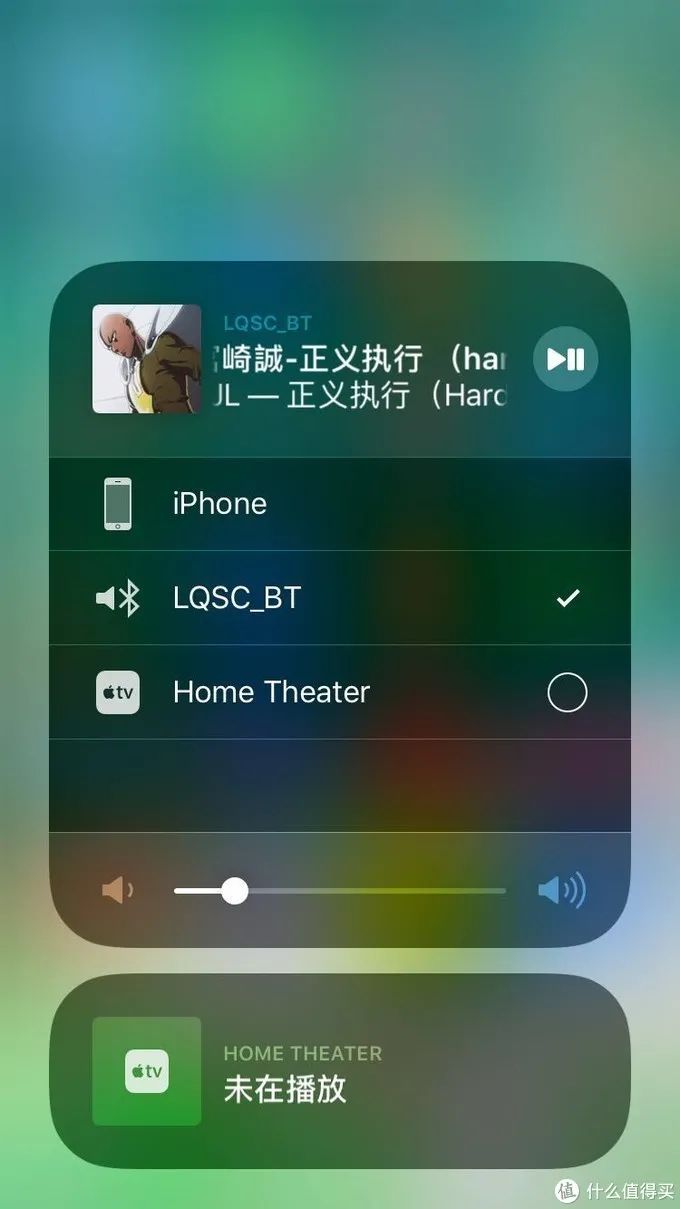

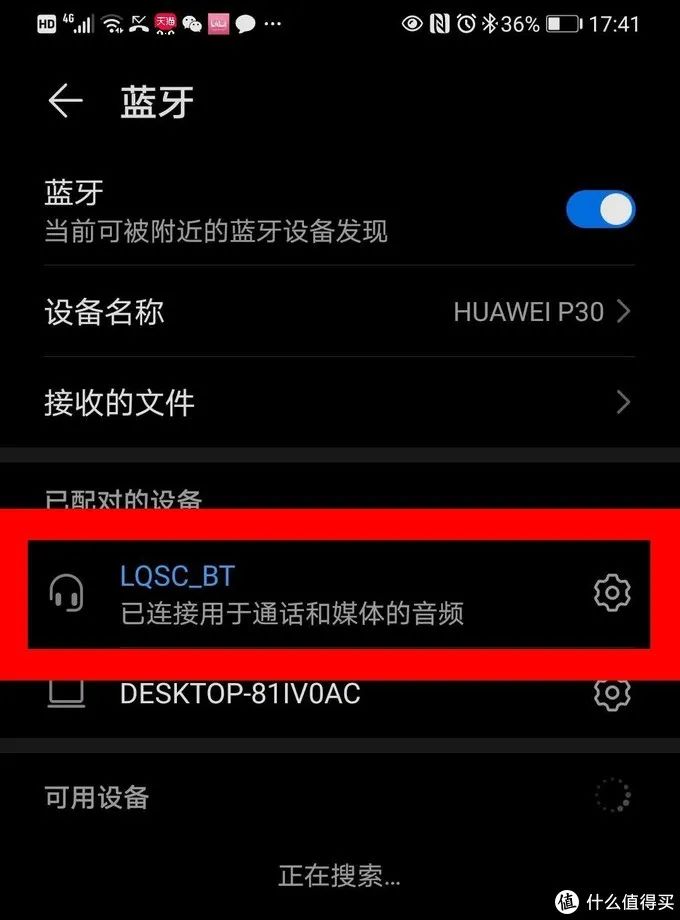

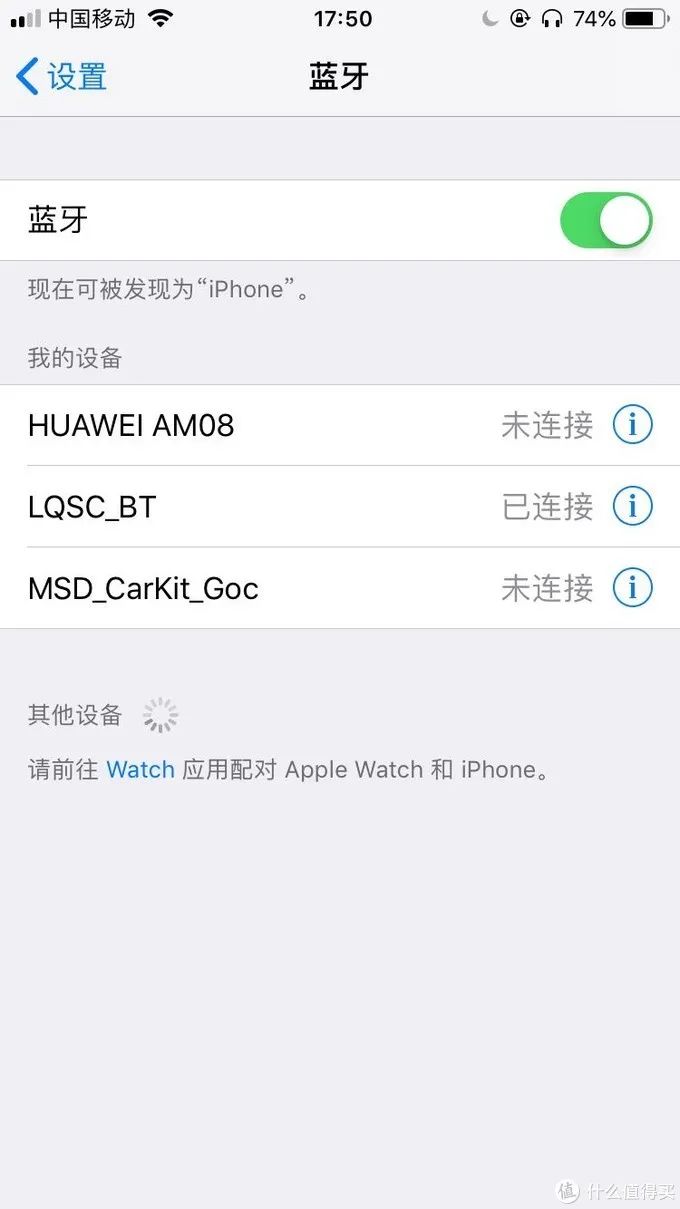

3 测试效果 1)首先使用电脑端的 网易云音乐 播放歌曲，此时播放方式为通过音频线进行有线连接，可以正常播放音乐。 2)然后使用华为P30播放一段音乐，同时开启蓝牙功能，可以发现如图所示的蓝牙设备：连接该设备后，可以发现音箱中播放的音乐秒换成手机端的歌曲。 关闭手机的蓝牙功能开关，音箱秒切换到电脑端播放音乐，中间几乎无停顿。

3)用iphone6s测试，结果一样，同样可以顺利实现蓝牙播放功能。

4)关于音质，由于自己是木耳，且本身使用的音箱音质普通，使用蓝牙方式播放音乐时，与音箱原有的有线连接的方式相比，基本听不出差别来。 5)普通用户使用的桌面2.1音箱大多与我用的麦博M200十周年类似，属于有源音箱。这种音箱有内置的功放电路，所以使用蓝牙接收板配合此类有源音箱使用时，无需单独购买功放电路板。 同时，我用这块电路板推了下AKG450耳机，实测可以推动，没啥问题。 4 总结 使用蓝牙音频接收器模块可以极其轻易地将有线音箱改为蓝牙音箱，基本不需要任何动手能力，只需将线材连接好即可，即插即用超级简单。 本次使用的这块板子输出模拟音频信号，适用于大部分用户的普通音质音箱，同时建议使用5V手机充电器或者充电宝供电， 使用主板USB接口供电易产生底噪。 对音质要求较高且动手能力较强的大佬，可以搜索CSR8630之类的板子。 普通桌面2.1音箱大多为有源音箱，所以无需另外购买功放板。本文由“壹伴编辑器”提供技术支持

上面这种解决方案就可以把老音箱改造成可以无线音箱，操作简单，手残党也能完美Hold住。如果你不是那么追求音质，那么改造的成本也非常低廉，属于大多数人都可以接受的价格范围内。
