UML简单示例图

1. 类（Class）：使用三层矩形框表示。
第一层显示类的名称，如果是抽象类，则就用斜体显示。
第二层是字段和属性。
第三层是类的方法。

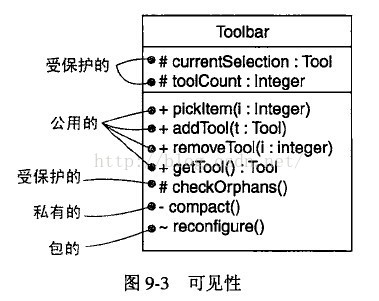

注意前面的符号，‘+’表示public，‘-’表示private，‘#’表示protected。

2. 接口：使用两层矩形框表示，与类图的区别主要是顶端有<<interface>>显示 。
第一行是接口名称。
第二行是接口方法。

3. 继承类（extends） ：用空心三角形+实线来表示。
4. 实现接口（implements） ：用空心三角形+虚线来表示
5. 关联（Association） ：用实线箭头来表示，例如：燕子与气候
6. 聚合（Aggregation） ：用空心的菱形+实线箭头来表示
聚合：表示一种弱的‘拥有’关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分，例如：公司和员工
组合（Composition）：用实心的菱形+实线箭头来表示
组合：部分和整体的关系，并且生命周期是相同的。例如：人与手
7. 依赖（Dependency） ：用虚线箭头来表示，例如：动物与氧气
8. 基数 ：连线两端的数字表明这一端的类可以有几个实例，比如：一个鸟应该有两只翅膀。如果一个类可能有无数个实例，则就用‘n’来表示。关联、聚合、组合是有基数的。
