OSPF区域认证和接口认证配置实验
配置接口明文认证方式：ip ospf authentication
配置明文认证的口令：ip ospf authentication-key d123(自定义密码)
配置路由时使用明文认证：area 0 authentication
配置接口加密认证方式：ip ospf authentication message-digest
配置加密认证的口令：ip ospf message-digest-key d123(自定义密码)
配置路由时使用加密认证：area 0 authentication message-digest
一、实验目的
1、掌握路由器中OSPF协议的多区域接口认证和区域认证的配置方法。
二、实验内容
1、完成3600路由器OSPF协议多区域的接口认证和区域认证的配置和结果验证。
三、实验流程
（一）配置任务说明

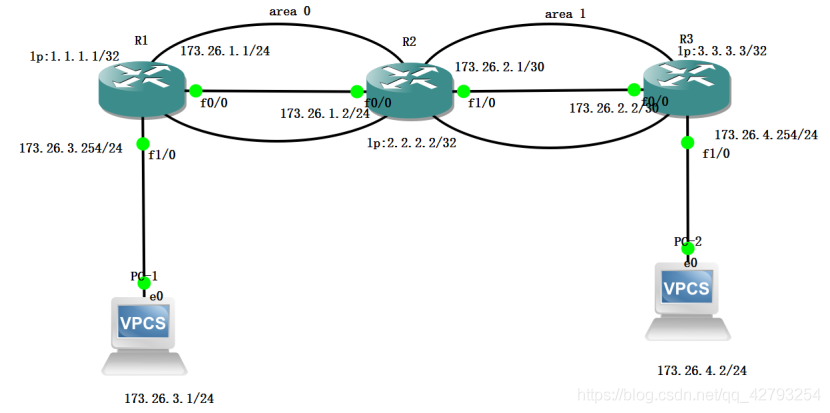

实验拓扑：
由图知：
该实验分为4个网段，网段为173.26.1.0/24 ，173.26.3.0/24的地址位于区域area 0中，网段为 173.26.2.0/24 ,173.26.4.0/24的地址位于区域area 1中。在每一个路由器上配置loopback接口。
配置时：
PC-1 主机地址为：173.26.3.1
子网掩码为：255.255.255.0
网关为：173.26.3.254
PC-2 主机地址为：173.26.4.2
子网掩码为：255.255.255.0
网关为：173.26.4.254
R1 fa1/0接口地址为：173.26.3.254/24
fa0/0接口地址为：173.26.1.1/24
loopback接口地址为：1.1.1.1/32
R2 fa1/0接口地址为：173.26.2.1/30
fa0/0接口地址为：173.26.1.2/24
loopback接口地址为：2.2.2.2/32
R3 fa1/0接口地址为：173.26.4.254/24
fa0/0接口地址为：173.26.2.2/30
loopback接口地址为：3.3.3.3/32
（二）实验配置过程

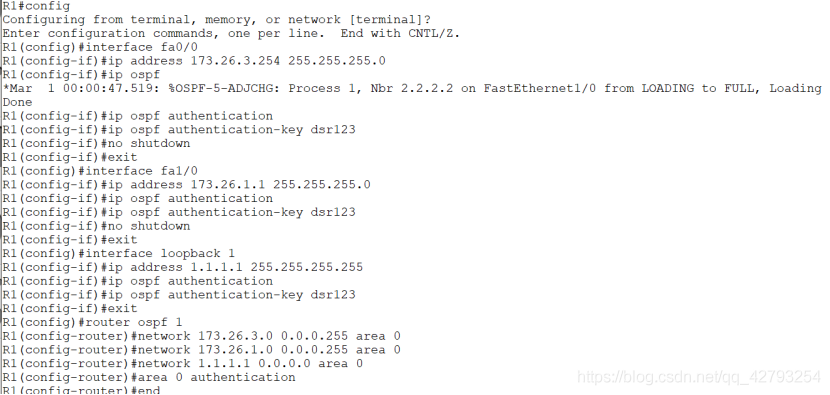

1、路由器R1的基本配置

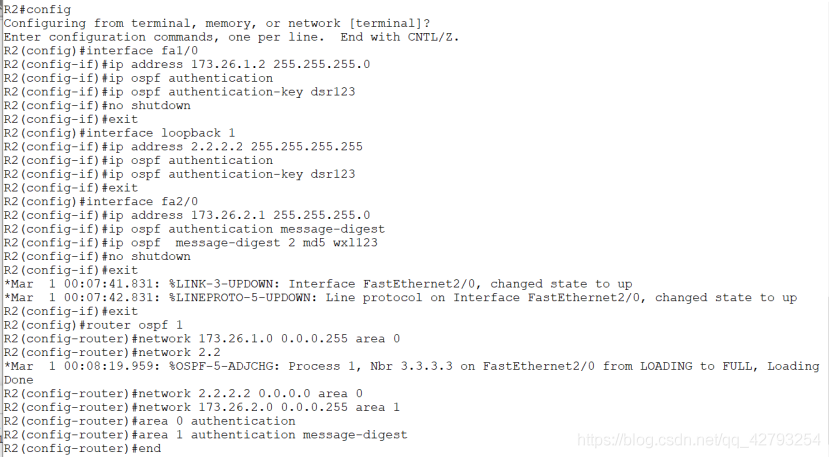

2、路由器R2的基本配置

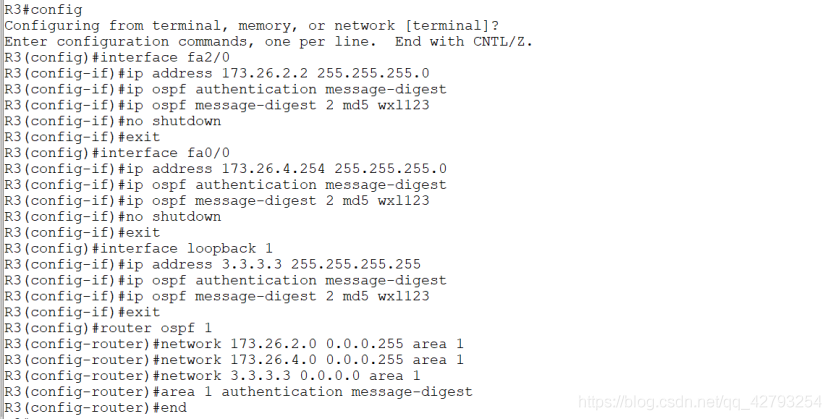

3、路由器R3的基本配置
四、查看和验证
（一）实验结果查看

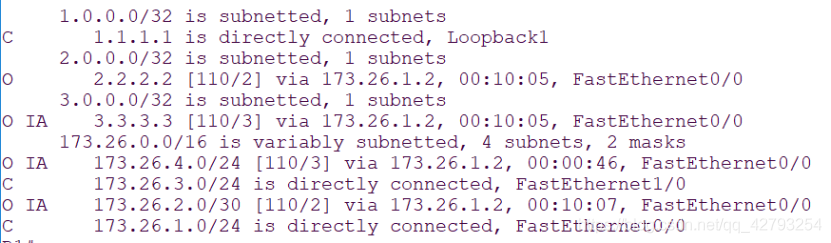

R1路由配置结果：

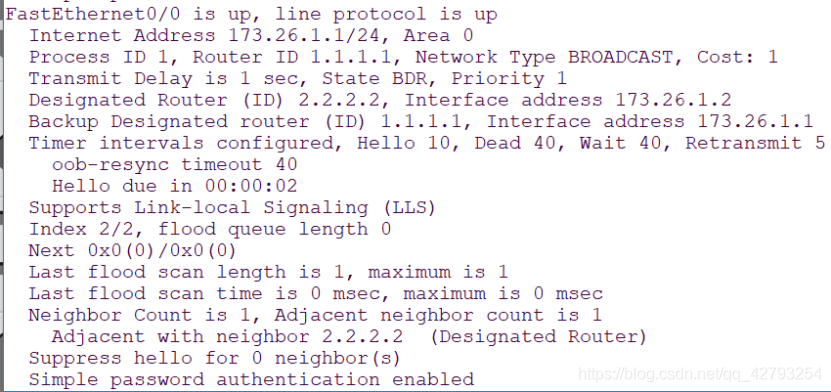

R1路由邻居：

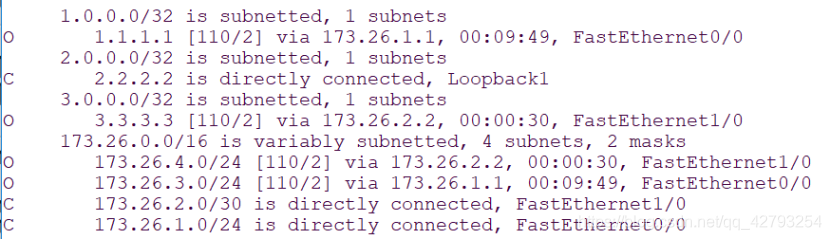

R2路由配置结果：

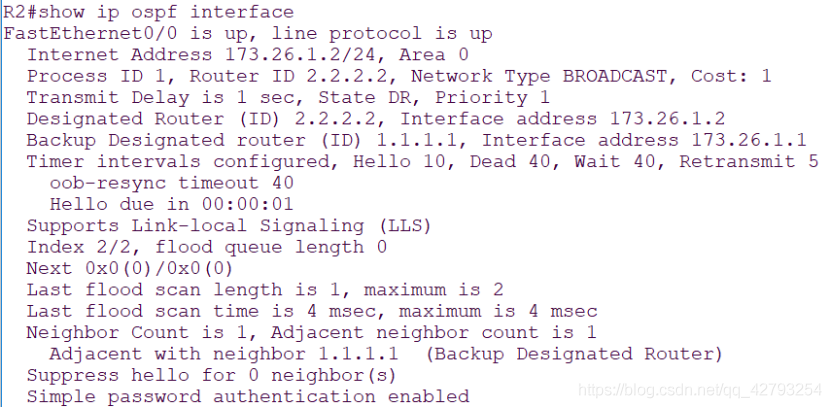

R2路由邻居：

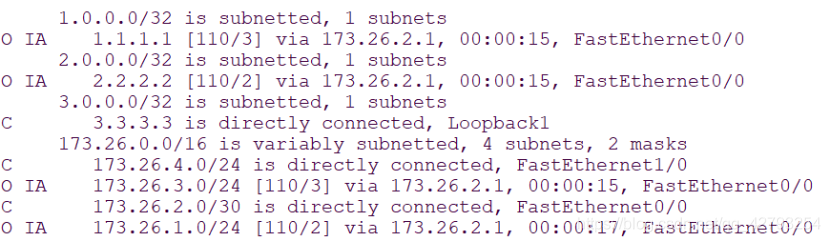

R3路由配置结果：
R3路由邻居：
（二）实验结果验证

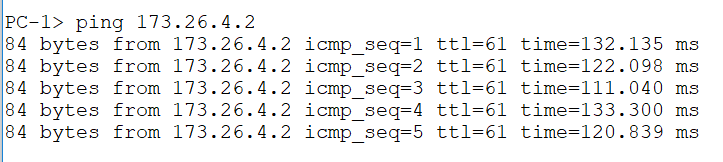

PC-1 173.26.3.1 ping PC-2 173.26.4.2

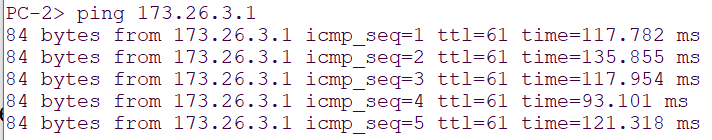

PC-2 173.26.4.2 ping PC-1 173.26.3.1
