016 I2C Verilog实现源码解析

源码地址：http://www.opencores.org/projects/i2c/
时序图在线绘制工具：https://wavedrom.com/
绘图工具：https://app.diagrams.net/

1 框架结构

i2c_master_top

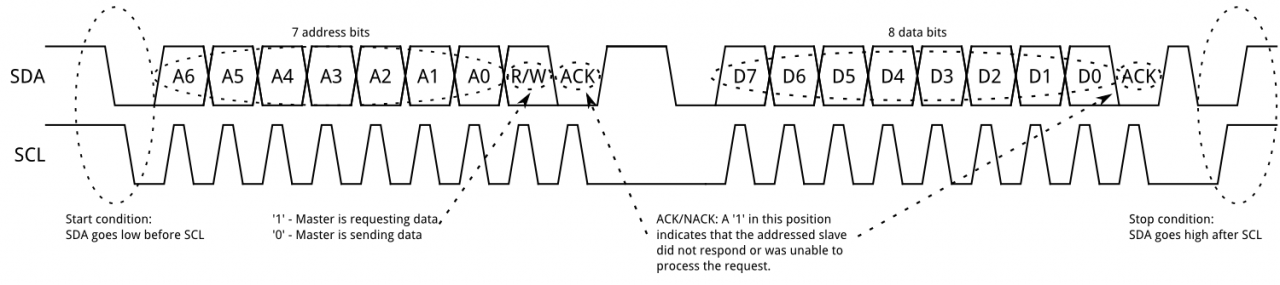

• 读的时候多写了一次设备地址S_RD_DEV_ADDR1，与第一次不同的是，地址的最低位是1，表示读
• S_WR_ERR_NACK：写了S_WR_DEV_ADDR、S_RD_DEV_ADDR0，却没有ACK
• start：S_WR_DEV_ADDR、S_RD_DEV_ADDR0、S_RD_DEV_ADDR1
• stop：S_WR_STOP、S_RD_STOP
• read：S_RD_DATA
• write：S_WR_DEV_ADDR -> S_WR_DATA，S_RD_DEV_ADDR0 -> S_RD_REG_ADDR1
• i2c_al：仲裁失败（arbitrament lose），The stop signal is detected but no signal is requested.The host setting SDA is high,Actual SDA is low
• done：决定状态跳转

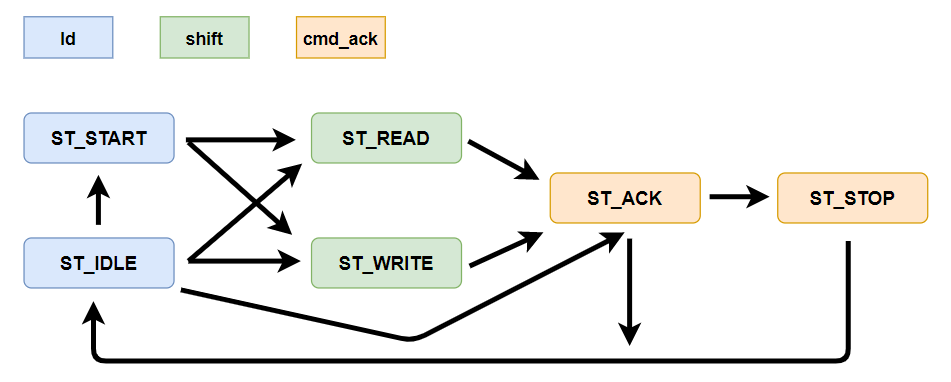

i2c_master_byte_ctrl

八位并行转串行

always @(posedge clk or negedge nReset)
begin
  if (!nReset) // asynchronous reset
    sr <= #1 8'h0; //the"#"just for modelsim,it's not used when Analysis & Synthesis
  else if (rst==1) // synchronous reset
    sr <= #1 8'h0;
  else if (ld)  // load data
    sr <= #1 din; // write data to sda
  else if (shift)
    sr <= #1 {sr[6:0], core_rxd}; // read data from sda
end

八位计数器

always @(posedge clk or negedge nReset)
begin
  if (!nReset)
    dcnt <= #1 3'h0;
  else if (rst)
    dcnt <= #1 3'h0;
  else if (ld)
    dcnt <= #1 3'h7;
  else if (shift)
    dcnt <= #1 dcnt - 3'h1;
end

assign cnt_done = ~(|dcnt);

• core_ack：更新大条件
• cnt_done：更新小条件，更新8位后可进入下一状态
• core_cmd：更新操作：I2C_CMD_NOP、I2C_CMD_START、I2C_CMD_STOP、I2C_CMD_WRITE、I2C_CMD_READ
• cmd-ack：i2c_master_top中的done，决定状态跳转

i2c_master_bit_ctrl

对串行后的每一位进行输出，每一位的输出可分成5个阶段（a、b、c、d、i），start多了一个e，其中i是idle

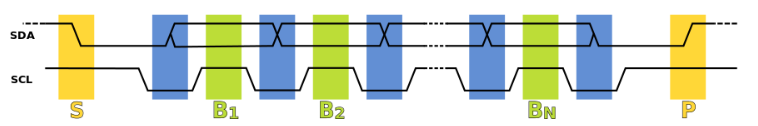

开始，读写，停止的时序如下：

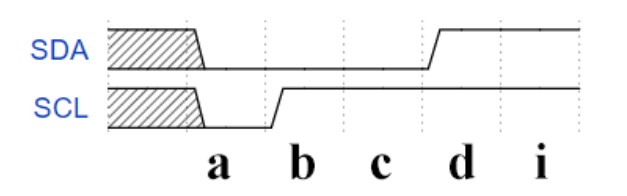

start

stop

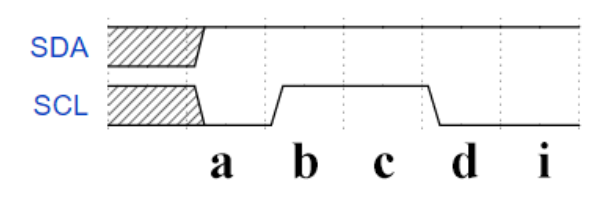

read

read里的SDA是高阻态，不是1，这样slave可以控制SDA，输出数据给master

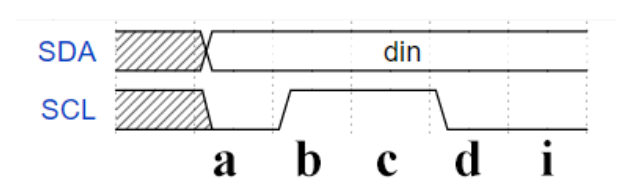

write

• 每个都是5个状态，所以它更新的频率是5 * fSCL，如果fSCL=100Khz，sys_clk=50，那么clk_div=99
• start是开始，所以多了个e，e过后是i，但这个i其实是后面那个状态（read，write）的

信号前处理

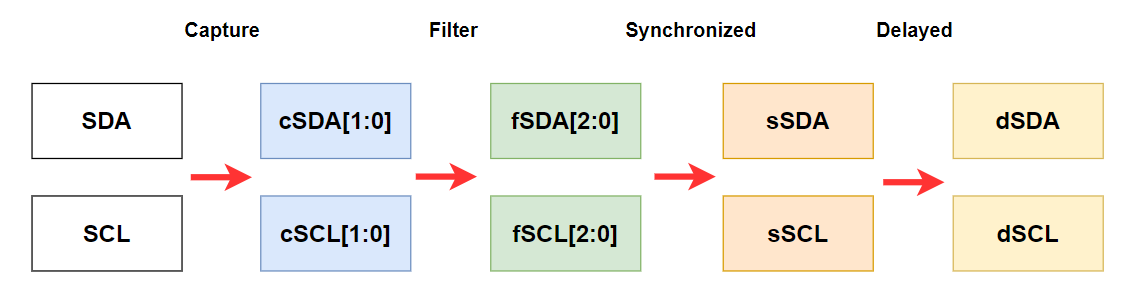

SDA、SCL的数据并没有直接用，而是经历了很多filter

Capture

always @(posedge clk or negedge nReset)
begin
    if (!nReset)
    begin
       cSCL <= #1 2'b00;
       cSDA <= #1 2'b00;
    end
    else if (rst)
    begin
       cSCL <= #1 2'b00;
       cSDA <= #1 2'b00;
    end
    else
    begin
       cSCL <= {cSCL[0],scl_i};
       cSDA <= {cSDA[0],sda_i};
    end
end

Filter

always @(posedge clk or negedge nReset)//fSCL is the Operation control clock
begin
    if(!nReset)
    begin
       fSCL <= 3'b111;
       fSDA <= 3'b111;
    end
    else if (rst)
    begin
       fSCL <= 3'b111;
       fSDA <= 3'b111;
    end
    else if (~|filter_cnt)
    begin
       fSCL <= {fSCL[1:0],cSCL[1]};
       fSDA <= {fSDA[1:0],cSDA[1]};
    end
 end

• filter_cnt频率是fSCL频率的四倍

Synchronized、Delayed

always @(posedge clk or negedge nReset)
begin
    if (~nReset)
    begin
       sSCL <= #1 1'b1;
       sSDA <= #1 1'b1;

       dSCL <= #1 1'b1;
       dSDA <= #1 1'b1;
    end
    else if (rst)
    begin
       sSCL <= #1 1'b1;
       sSDA <= #1 1'b1;
       dSCL <= #1 1'b1;
       dSDA <= #1 1'b1;
    end
    else
    begin
     sSCL <= #1 &fSCL[2:1] | &fSCL[1:0] | (fSCL[2] & fSCL[0]);
       sSDA <= #1 &fSDA[2:1] | &fSDA[1:0] | (fSDA[2] & fSDA[0]);
       dSCL <= #1 sSCL;
       dSDA <= #1 sSDA;
    end
end

// generate dout signal (store SDA on rising edge of SCL)
always @(posedge clk)
    if(sSCL & ~dSCL)
		dout <= #1 sSDA;

• 四倍频率采样SCL，使用三个连续位决策输出，进行同步

仲裁失败（Aribitration lost）

//仲裁丢失：当检测到停止信号，没有检测到请求信号，主机设置SDA为高电平，但实际上SDA为低电平
always @(posedge clk or negedge nReset)
begin
    if(~nReset)
       al <= #1 1'b0;
    else if(rst)
       al <= #1 1'b0;
    else
       al <= #1 (sda_chk & ~sSDA & sda_oen)|(|c_state & sto_condition & ~cmd_stop);
end
