1、MMU页表中的内存属性介绍

Memory attributes

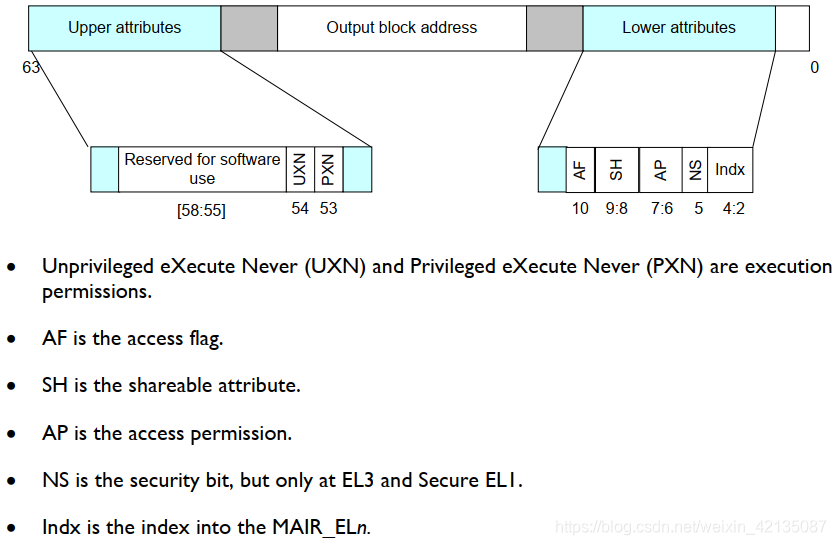

在MMU translation tables中为每一个region（entry）定义了memory和cache属性

在该属性中的BIT[4:2]做为index指向指向了系统寄存器MAIR_ELn （Cache policies）, 系统寄存器MAIR_ELn分成8*8bytes
TLB做为一种特殊的cache，在它的entry中包含了memory type，所有修改MAIR_ELn寄存器后，在使用ISB指令或TLB invalidate操作之前，不会对TLB生效

MAIR_EL1

MAIR_EL1, Memory Attribute Indirection Register (EL1)：

Cache policies

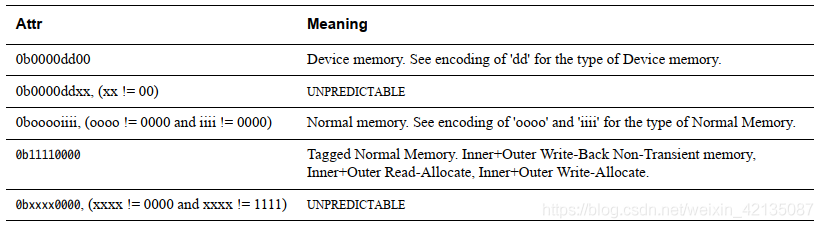

Attrx的定义(Cache policies)：

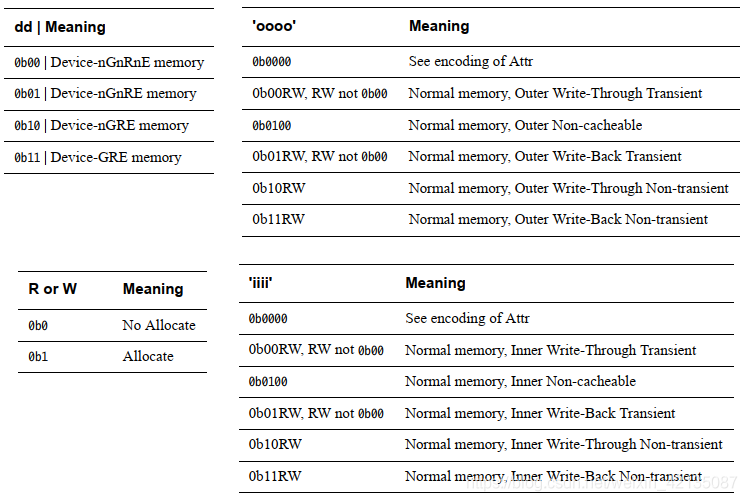

各个bit位的具体含义

例如optee中的内存属性配置如下:

#define ATTR_DEVICE_INDEX		0x0
#define ATTR_IWBWA_OWBWA_NTR_INDEX	0x1
#define ATTR_INDEX_MASK			0x7

#define ATTR_DEVICE			(0x4)
#define ATTR_IWBWA_OWBWA_NTR		(0xff)

mair  = MAIR_ATTR_SET(ATTR_DEVICE, ATTR_DEVICE_INDEX);
mair |= MAIR_ATTR_SET(ATTR_IWBWA_OWBWA_NTR, ATTR_IWBWA_OWBWA_NTR_INDEX);
write_mair_el1(mair);
