ad 布线设置(adpcb设置规则模板)
2020-07-24 11:41:23
共7个回答
ad如何自动布线
ad自动布线方法有以下：
1、自动布线仅用于验证是否能铺开。如果板子面积太小，则自动布线失败，需要从新布局。
2、自动布线前先存盘。布线失败很容易死机。
规则设置有很多，我就说下每次创建后需要修改的吧，仅供参考

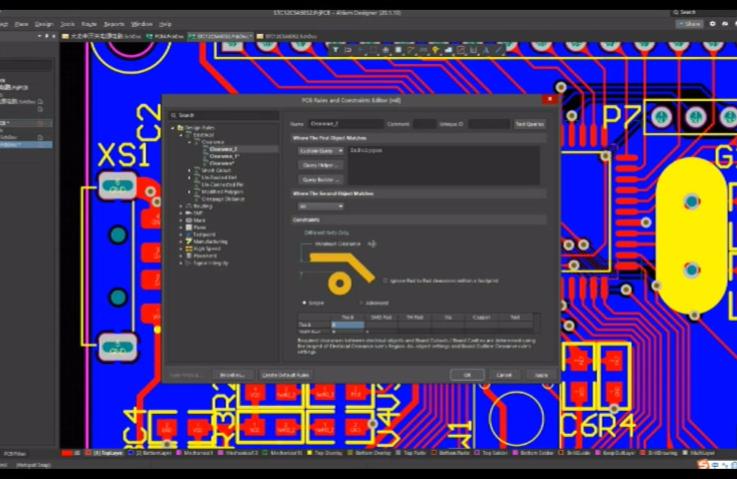

Design>Rules打开规则设置或楼上所说D,R
1.Routing>Width:线宽设置
2.Routing>Routing Layers:布线层设置
3.Routing>Routing Via Style:vias设置
4.Mask>Solder Mask Expansion:阻焊层扩张设置
5.Plane>Power Plane Connect Style:铺铜平面连接
6.Plane>Power Plane Clearance:电源层空隙
7.Plane>Polygon Connect Style:电源层连接样式
8.Testpoint:测试点
AD布线时如何设置跳线
跳线可以用2个焊盘或者2PIN的插针
AD9软件的自动布线的参数设制
在rule里可以设置
不过，建议尽量不要用自动布线。目前AD9的智能布线水平还远远达不到手工布线水平
altium绘制PCB图的时候，如何
