基于DevC++的SDL2图形程序设计（二） 第一个图形程序
文章目录
前言
根据上一篇文章的内容准备好DevC++的编程环境后，咱们开始第一个图形程序。本节源代码和图片资料链接如下：
链接：https://pan.baidu.com/s/1OVo37SYtolZWL89bU1D9Xw
提取码：d3go
一、编写程序
问题描述：在窗口中显示一幅图片。
具体操作:
第一步：准备一张图片,图片可以从网上下载，也可以使用资源包中的图片（也是从网上下载的）。该图片分辨率为1280*720.注意图片要与程序在同一个文件夹。
第二步：编写程序如下：
1. #include "SDL.h"
2. #include "SDL_image.h"
3. int main(int argc, char* argv[]){
4. SDL_Init(SDL_INIT_EVERYTHING);
5. SDL_Window *window= SDL_CreateWindow("first", 80, 100, 1280, 720,0);
6. //SDL_Window *window= SDL_CreateWindow("first", 100, 100, 1280, 720,SDL_WINDOW_BORDERLESS);
7. //SDL_Window *window= SDL_CreateWindow("first", 100, 100, 1280, 720,SDL_WINDOW_FULLSCREEN);
8. SDL_Renderer* renderer= SDL_CreateRenderer(window, -1, 0);
9. SDL_Surface *bg =IMG_Load("douluo1280_720.jpeg");//表面
10. SDL_Texture *bgT=SDL_CreateTextureFromSurface(renderer, bg);//纹理
11. SDL_RenderClear(renderer);
12. SDL_RenderCopy(renderer,bgT, NULL, NULL);
13. SDL_RenderPresent(renderer);
14. SDL_Delay(6000);
15. SDL_FreeSurface(bg);
16. SDL_DestroyTexture(bgT);
17. SDL_DestroyRenderer(renderer);
18. SDL_DestroyWindow(window);
19. SDL_Quit();
20. return 0;
21. }

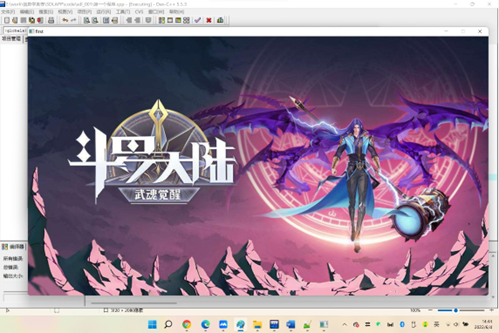

第三步：编译运行效果如下：
二、SDL显示图片过程说明
1.核心数据结构
在图像显示过程中有四个核心数据结构，包括窗口、渲染器、表面和纹理。下面分别介绍。
（1）窗口Window
SDL_Window是一个窗口结构体，存放了所有与Window有关的信息，比如标题、位置、长宽和边框等等。
（2）渲染器Renderer
SDL_Renderer是一个渲染器结构体，存放了与所有渲染有关的信息，类似于画布。显示图像过程就是对于渲染器的操作。显示图像的基本步骤包括：清空渲染器、复制新图像、刷新渲染器。
（3）表面Surface 和纹理Texture
渲染器SDL_Renderer会绘制纹理SDL_Texture，纹理SDL_Texture与表面SDL_Surface很像，不同的是表面SDL_Surface使用软件绘制（CPU）而SDL_Texture使用硬件绘制（GPU）。
2.显示图片流程简介
SDL显示图片的过程从启动SDL到结束SDL分为三个部分共8步。
第一部分是预处理，搭建环境包括初始化SDL、创建窗口、创建渲染器、创建表面和创建纹理；
第二部分是显示核心操作包括清空渲染器、载入图片到渲染器和显示渲染器内容；
第三部分是释放资源包括释放表面，销毁纹理、销毁渲染器、销毁窗口和退出SDL。

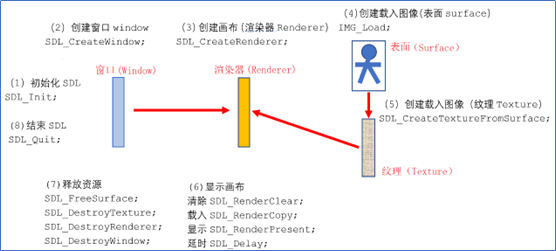

具体执行过程如图所示。
3.代码详解
（1）导入工具包，定义主函数头。
第1行 包含我们要用的SDL库
第2行 包含SDL-image第三方图图形库
因为SDL库只支持使用bmp图像格式，所以需要用SDL-image库来加载png或jpg格式的图像。
第3行 定义main函数
由于SDL内部重定义了main， main函数一定得是这个形式，而事实上这才是main该有的模样。就像许多cmd命令执行时可以有参数一样，我们自己编写的程序在命令行方式执行时也可以加入参数。这时程序中的argc用于记录参数的个数，argv指针数组存放所有的参数。如果你还是不理解第3行，也没关系记住就好了。
（2）创建环境
第4行 初始化SDL库
函数原型***：int SDL_Init(Uint32 flags)***
参数说明：flags表示初始化模式。SDL_INIT_EVERYTHING表示初始化所有SDL的子系统，包括：定时器、音频、视频、操纵杆、触觉（力反馈）、游戏控制器和事件等子系统。
返回值：初始化成功返回0，失败返回一个负的错误码。
注意：这个函数必须在使用SDL功能之前调用。
第5行 创建窗口
函数原型：
SDL_Window SDL_CreateWindow(const char title, int x, int y, int w, int h, Uint32 flags)**
参数说明：
title表示窗口标题字符串，采用UTF-8编码(不支持中文)；
X和y表示窗口左上角的坐标；
W和h表示窗口的宽和高；
Flags表示窗口显示模式。显示模式有很多种，其中第5行参数为0表示正常窗口显示，而屏蔽掉的第6行SDL_WINDOW_BORDERLESS 表示无边框显示；第7行SDL_WINDOW_FULLSCREEN表示全屏显示。注意只能创建一个Window。
返回值：创建成功返回一个指向窗口的指针，失败返回NULL。
第8行 创建渲染器
函数原型：
SDL_Renderer SDL_CreateRenderer(SDL_Window window, int index, Uint32 flags)**
参数说明：
Window表示渲染器所在的窗口指针；
Index=-1表示初始化一个渲染器；
flags =0表示采用硬件加速的渲染器。
返回值：创建成功返回一个指向该渲染器的指针，失败返回NULL。
第9行 加载图像到surface
函数原型：
SDL_Surface SDL_Load（SDL_RWops src)**
参数说明：
src表示打开图像的路径；
返回值：创建成功返回一个包含该图片的表面（surface）指针，失败返回NULL。
注意：SDL本身只支持bmp图，调用第三方库SDL_image后可以支持png，jpg等格式图片，图片名称是utf-8编码，只支持西文字符。
第10行 使用一个已经存在的surface创建一个纹理texture
函数原型：
SDL_Texture SDL_CreateTextureFromSurface(SDL_Renderer renderer, SDL_Surface surface)***
参数说明：略
返回值：创建成功返回一个指向该纹理的指针，失败返回NULL。
至此，创建环境完毕。
（3）显示图片
显示图片的过程本质上是对渲染器的操作。具体包括清除、载入图片、显示和延时四个部分。
第11行 清除渲染器原有内容
函数原型：
int SDL_RenderClear(SDL_Renderer renderer)*
参数说明：
Renderer表示待清除的渲染器指针
返回值：创建成功返回一个指向该纹理的指针，失败返回NULL。
第12行 将纹理载入到渲染器
函数原型：
int SDL_RenderCopy(SDL_Renderer renderer,
SDL_Texture texture,
const SDL_Rect srcrect,
const SDL_Rect* dstrect)***
参数说明：
Renderer表示渲染器指针
Texture表示纹理指针
Srcrect 表示获取源纹理的一个矩形区域填充渲染器，NULL表示整个纹理
Dstrect表示用纹理填充目标渲染器的一个矩形区域，NULL表示这个渲染器。
返回值：返回值为0表示复制成功，为一个负数表示操作失败。
第13行 更新屏幕渲染器
函数原型：
void SDL_RenderPresent(SDL_Renderer renderer)*
参数说明：
Renderer表示渲染器指针
第14行 延时
函数原型：
void SDL_Delay(Uint32 ms)
参数说明：
Ms表示一个时间的整数，单位是毫秒。
注意：因为更新屏幕显示会很快，所以需要用delay来配合延长显示时间。

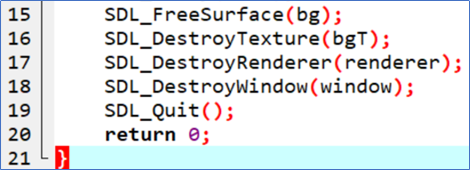

（4）释放资源
本部分主要操作是释放surface、销毁texture、renderer和window，退出SDL。具体函数说明由于操作比较简单所以略掉了。
注意：由于C++没有自动垃圾回收器，在程序结束时不能自动释放内存中的资源，所以需要手动释放内存。
总结
至此，程序解释完毕。不知大家是否理解了SDL显示图像的机制。
