echarts3d饼图,环形图(包含透明效果)

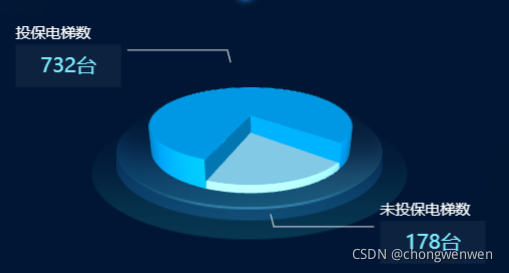

效果图:

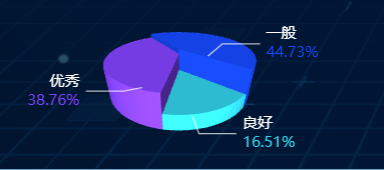

饼图:

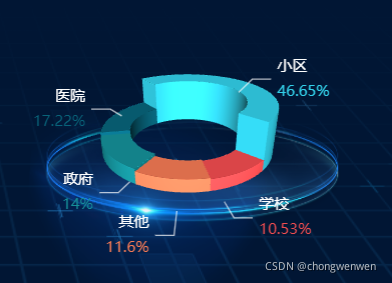

环形图:

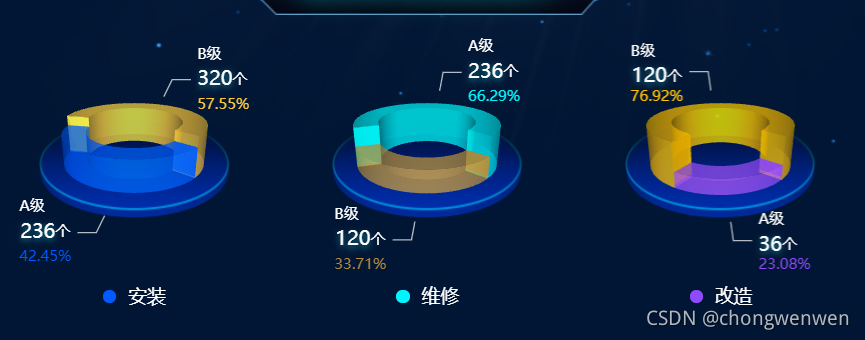

带透明度的环形图:

安装echarts

  1. “echarts”:”^5.1.2″

  2. “echarts-gl”:”^2.0.8″

    import Vue from ‘vue’
    import * as echarts from ‘echarts’
    import ‘echarts-gl’ // 3d图表库

    Vue.prototype.$echarts = echarts

.vue文件 【bindListen方法可以提取到mixins里面,以供组件多次调用

<template>
    <div class="chart-container">
       <div class="chart" ref="chart"></div>
       <!-- 底座背景 -->
       <div class="bg"></div>
    </div>
</template>

<script>
import { getPie3D, getParametricEquation } from 'chart.js' //工具类js,页面路径自己修改

const color = ['#005aff', '#f8b551']

export default {
  name: 'chart',
  data () {
    return {
      optionData: [
        {
          name: '启用电梯',
          value: 176
        },
        {
          name: '停用电梯',
          value: 288
        }
      ],
      statusChart:null,
      option:{}
    }
  },
  created () {
    this.setLabel()
  },
  mounted () {
    this.initChart()

    //根据窗口变化自动调节图表大小
    const that = this
    window.onresize = function () {
      that.changeSize()
    }
  },
  methods: {
    // 初始化label样式
    setLabel () {
      this.optionData.forEach((item, index) => {
        item.itemStyle = {
          color: color[index]
        }
        item.label = {
          normal: {
            show: true,
            color: color[index],
            formatter: [
              '{b|{b}}',
              '{c|{c}}{b|台}',
              '{d|{d}%}'
            ].join('
'), // 用
来换行
            rich: {
              b: {
                color: '#fff',
                lineHeight: 25,
                align: 'left'
              },
              c: {
                fontSize: 22,
                color: '#fff',
                textShadowColor: '#1c90a6',
                textShadowOffsetX: 0,
                textShadowOffsetY: 2,
                textShadowBlur: 5
              },
              d: {
                color: color[index],
                align: 'left'
              }
            }
          }
        }
        item.labelLine = {
          normal: {
            lineStyle: {
              width: 1,
              color: 'rgba(255,255,255,0.7)'
            }
          }
        }
      })
    },
    // 图表初始化
    initChart () {
      this.statusChart = this.$echarts.init(this.$refs.chart)
      // 传入数据生成 option, 构建3d饼状图, 参数工具文件已经备注的很详细
      this.option = getPie3D(this.optionData, 0.8, 240, 28, 26, 0.5)
      this.statusChart.setOption(this.option)
      // 是否需要label指引线,如果要就添加一个透明的2d饼状图并调整角度使得labelLine和3d的饼状图对齐,并再次setOption
      this.option.series.push({
        name: '电梯状态', //自己根据场景修改
        backgroundColor: 'transparent',
        type: 'pie',
        label: {
          opacity: 1,
          fontSize: 13,
          lineHeight: 20
        },
        startAngle: -40, // 起始角度,支持范围[0, 360]。
        clockwise: false, // 饼图的扇区是否是顺时针排布。上述这两项配置主要是为了对齐3d的样式
        radius: ['20%', '50%'],
        center: ['50%', '50%'],
        data: this.optionData,
        itemStyle: {
          opacity: 0  //这里必须是0,不然2d的图会覆盖在表面
        }
      })
      this.statusChart.setOption(this.option)
      this.bindListen(this.statusChart)
    },
    // 监听鼠标事件,实现饼图选中效果(单选),近似实现高亮(放大)效果。
    // optionName是防止有多个图表进行定向option传递,单个图表可以不传,默认是opiton
    bindListen (myChart, optionName = 'option') {
      let selectedIndex = ''
      let hoveredIndex = ''
      // 监听点击事件,实现选中效果(单选)
      myChart.on('click', (params) => {
        // 从 option.series 中读取重新渲染扇形所需的参数,将是否选中取反。
        const isSelected = !this[optionName].series[params.seriesIndex].pieStatus
          .selected
        const isHovered =
          this[optionName].series[params.seriesIndex].pieStatus.hovered
        const k = this[optionName].series[params.seriesIndex].pieStatus.k
        const startRatio =
          this[optionName].series[params.seriesIndex].pieData.startRatio
        const endRatio =
          this[optionName].series[params.seriesIndex].pieData.endRatio
        // 如果之前选中过其他扇形,将其取消选中(对 option 更新)
        if (selectedIndex !== '' && selectedIndex !== params.seriesIndex) {
          this[optionName].series[
            selectedIndex
          ].parametricEquation = getParametricEquation(
            this[optionName].series[selectedIndex].pieData.startRatio,
            this[optionName].series[selectedIndex].pieData.endRatio,
            false,
            false,
            k,
            this[optionName].series[selectedIndex].pieData.value
          )
          this[optionName].series[selectedIndex].pieStatus.selected = false
        }
        // 对当前点击的扇形,执行选中/取消选中操作(对 option 更新)
        this[optionName].series[
          params.seriesIndex
        ].parametricEquation = getParametricEquation(
          startRatio,
          endRatio,
          isSelected,
          isHovered,
          k,
          this[optionName].series[params.seriesIndex].pieData.value
        )
        this[optionName].series[params.seriesIndex].pieStatus.selected = isSelected
        // 如果本次是选中操作,记录上次选中的扇形对应的系列号 seriesIndex
        selectedIndex = isSelected ? params.seriesIndex : null
        // 使用更新后的 option,渲染图表
        myChart.setOption(this[optionName])
      })
      // 监听 mouseover,近似实现高亮(放大)效果
      myChart.on('mouseover', (params) => {
        // 准备重新渲染扇形所需的参数
        let isSelected
        let isHovered
        let startRatio
        let endRatio
        let k
        // 如果触发 mouseover 的扇形当前已高亮,则不做操作
        if (hoveredIndex === params.seriesIndex) {
          // 否则进行高亮及必要的取消高亮操作
        } else {
          // 如果当前有高亮的扇形,取消其高亮状态(对 option 更新)
          if (hoveredIndex !== '') {
            // 从 option.series 中读取重新渲染扇形所需的参数,将是否高亮设置为 false。
            isSelected = this[optionName].series[hoveredIndex].pieStatus.selected
            isHovered = false
            startRatio = this[optionName].series[hoveredIndex].pieData.startRatio
            endRatio = this[optionName].series[hoveredIndex].pieData.endRatio
            k = this[optionName].series[hoveredIndex].pieStatus.k
            // 对当前点击的扇形,执行取消高亮操作(对 option 更新)
            this[optionName].series[
              hoveredIndex
            ].parametricEquation = getParametricEquation(
              startRatio,
              endRatio,
              isSelected,
              isHovered,
              k,
              this[optionName].series[hoveredIndex].pieData.value
            )
            this[optionName].series[hoveredIndex].pieStatus.hovered = isHovered
            // 将此前记录的上次选中的扇形对应的系列号 seriesIndex 清空
            hoveredIndex = ''
          }
          // 如果触发 mouseover 的扇形不是透明圆环,将其高亮(对 option 更新)
          if (
            params.seriesName !== 'mouseoutSeries' &&
            params.seriesName !== 'pie2d'
          ) {
            // 从 option.series 中读取重新渲染扇形所需的参数,将是否高亮设置为 true。
            isSelected =
              this[optionName].series[params.seriesIndex].pieStatus.selected
            isHovered = true
            startRatio =
              this[optionName].series[params.seriesIndex].pieData.startRatio
            endRatio = this[optionName].series[params.seriesIndex].pieData.endRatio
            k = this[optionName].series[params.seriesIndex].pieStatus.k
            // 对当前点击的扇形,执行高亮操作(对 option 更新)
            this[optionName].series[
              params.seriesIndex
            ].parametricEquation = getParametricEquation(
              startRatio,
              endRatio,
              isSelected,
              isHovered,
              k,
              this[optionName].series[params.seriesIndex].pieData.value + 60
            )
            this[optionName].series[
              params.seriesIndex
            ].pieStatus.hovered = isHovered
            // 记录上次高亮的扇形对应的系列号 seriesIndex
            hoveredIndex = params.seriesIndex
          }
          // 使用更新后的 option,渲染图表
          myChart.setOption(this[optionName])
        }
      })
      // 修正取消高亮失败的 bug
      myChart.on('globalout', () => {
        // 准备重新渲染扇形所需的参数
        let isSelected
        let isHovered
        let startRatio
        let endRatio
        let k
        if (hoveredIndex !== '') {
          // 从 option.series 中读取重新渲染扇形所需的参数,将是否高亮设置为 true。
          isSelected = this[optionName].series[hoveredIndex].pieStatus.selected
          isHovered = false
          k = this[optionName].series[hoveredIndex].pieStatus.k
          startRatio = this[optionName].series[hoveredIndex].pieData.startRatio
          endRatio = this[optionName].series[hoveredIndex].pieData.endRatio
          // 对当前点击的扇形,执行取消高亮操作(对 option 更新)
          this[optionName].series[
            hoveredIndex
          ].parametricEquation = getParametricEquation(
            startRatio,
            endRatio,
            isSelected,
            isHovered,
            k,
            this[optionName].series[hoveredIndex].pieData.value
          )
          this[optionName].series[hoveredIndex].pieStatus.hovered = isHovered
          // 将此前记录的上次选中的扇形对应的系列号 seriesIndex 清空
          hoveredIndex = ''
        }
        // 使用更新后的 option,渲染图表
        myChart.setOption(this[optionName])
      })
    },
    // 自适应宽高
    changeSize () {
      this.statusChart.resize()
    }
  }
}
</script>

<style lang='less' scoped>
.chart-container {
  position: relative;
  width: 100%;
  height: 100%;

  .chart,
  .bg {
    width: 100%;
    height: 100%;
  }

  .bg {
    position: absolute;
    bottom: 50px;
    left: 50%;
    z-index: -1;
    width: 180px;
    height: 73px;
    background: no-repeat center;
    background-image: url('https://ks3-cn-beijing.ksyun.com/sxjg-elevator/datav-platform-2.0/images/chart_opacity_bg.png');
    background-size: 100% 100%;
    transform: translateX(-50%);
  }
}
</style>

chart.js

/**
 * 绘制3d图
 * @param pieData 总数据
 * @param internalDiameterRatio:透明的空心占比
 * @param distance 视角到主体的距离
 * @param alpha 旋转角度
 * @param pieHeight 立体的高度
 * @param opacity 饼或者环的透明度
 */
const getPie3D = (pieData, internalDiameterRatio, distance, alpha, pieHeight, opacity = 1) => {
  const series = []
  let sumValue = 0
  let startValue = 0
  let endValue = 0
  let legendData = []
  let legendBfb = []
  const k = 1 - internalDiameterRatio
  pieData.sort((a, b) => {
    return b.value - a.value
  })
  // 为每一个饼图数据,生成一个 series-surface 配置
  for (let i = 0; i < pieData.length; i++) {
    sumValue += pieData[i].value
    const seriesItem = {
      name:
          typeof pieData[i].name === 'undefined'
            ? `series${i}`
            : pieData[i].name,
      type: 'surface',
      parametric: true,
      wireframe: {
        show: false
      },
      pieData: pieData[i],
      pieStatus: {
        selected: false,
        hovered: false,
        k: k
      },
      center: ['10%', '50%']
    }
    if (typeof pieData[i].itemStyle !== 'undefined') {
      const itemStyle = {}
      itemStyle.color =
          typeof pieData[i].itemStyle.color !== 'undefined'
            ? pieData[i].itemStyle.color
            : opacity
      itemStyle.opacity =
          typeof pieData[i].itemStyle.opacity !== 'undefined'
            ? pieData[i].itemStyle.opacity
            : opacity
      seriesItem.itemStyle = itemStyle
    }
    series.push(seriesItem)
  }

  // 使用上一次遍历时,计算出的数据和 sumValue,调用 getParametricEquation 函数,
  // 向每个 series-surface 传入不同的参数方程 series-surface.parametricEquation,也就是实现每一个扇形。
  legendData = []
  legendBfb = []
  for (let i = 0; i < series.length; i++) {
    endValue = startValue + series[i].pieData.value
    series[i].pieData.startRatio = startValue / sumValue
    series[i].pieData.endRatio = endValue / sumValue
    series[i].parametricEquation = getParametricEquation(
      series[i].pieData.startRatio,
      series[i].pieData.endRatio,
      false,
      false,
      k,
      series[i].pieData.value
    )
    startValue = endValue
    const bfb = fomatFloat(series[i].pieData.value / sumValue, 4)
    legendData.push({
      name: series[i].name,
      value: bfb
    })
    legendBfb.push({
      name: series[i].name,
      value: bfb
    })
  }
  const boxHeight = getHeight3D(series, pieHeight) // 通过pieHeight设定3d饼/环的高度,单位是px
  // 准备待返回的配置项,把准备好的 legendData、series 传入。
  const option = {
    legend: {
      show: false,
      data: legendData,
      orient: 'vertical',
      left: 10,
      top: 10,
      itemGap: 10,
      textStyle: {
        color: '#A1E2FF'
      },
      icon: 'circle',
      formatter: function (param) {
        const item = legendBfb.filter(item => item.name === param)[0]
        const bfs = fomatFloat(item.value * 100, 2) + '%'
        return `${item.name}  ${bfs}`
      }
    },
    labelLine: {
      show: true,
      lineStyle: {
        color: '#fff'
      }
    },
    label: {
      show: true,
      position: 'outside',
      formatter: '{b}
{c} {d}%'
    },
    tooltip: {
      backgroundColor: '#033b77',
      borderColor: '#21f2c4',
      textStyle: {
        color: '#fff',
        fontSize: 13
      },
      formatter: params => {
        if (
          params.seriesName !== 'mouseoutSeries' &&
            params.seriesName !== 'pie2d'
        ) {
          const bfb = (
            (option.series[params.seriesIndex].pieData.endRatio -
                option.series[params.seriesIndex].pieData.startRatio) *
              100
          ).toFixed(2)
          return (
            `${params.seriesName}<br/>` +
            `<span style="display:inline-block;margin-right:5px;border-radius:10px;width:10px;height:10px;background-color:${params.color};"></span>` +
            `${bfb}%`
          )
        }
      }
    },
    xAxis3D: {
      min: -1,
      max: 1
    },
    yAxis3D: {
      min: -1,
      max: 1
    },
    zAxis3D: {
      min: -1,
      max: 1
    },
    grid3D: {
      show: false,
      boxHeight: boxHeight, // 圆环的高度
      viewControl: {
        // 3d效果可以放大、旋转等,请自己去查看官方配置
        alpha, // 角度
        distance, // 调整视角到主体的距离,类似调整zoom
        rotateSensitivity: 0, // 设置为0无法旋转
        zoomSensitivity: 0, // 设置为0无法缩放
        panSensitivity: 0, // 设置为0无法平移
        autoRotate: false // 自动旋转
      }
    },
    series: series
  }
  return option
}

/**
 * 生成扇形的曲面参数方程,用于 series-surface.parametricEquation
 */
const getParametricEquation = (startRatio, endRatio, isSelected, isHovered, k, h) => {
  // 计算
  const midRatio = (startRatio + endRatio) / 2
  const startRadian = startRatio * Math.PI * 2
  const endRadian = endRatio * Math.PI * 2
  const midRadian = midRatio * Math.PI * 2
  // 如果只有一个扇形,则不实现选中效果。
  if (startRatio === 0 && endRatio === 1) {
    isSelected = false
  }
  // 通过扇形内径/外径的值,换算出辅助参数 k(默认值 1/3)
  k = typeof k !== 'undefined' ? k : 1 / 3
  // 计算选中效果分别在 x 轴、y 轴方向上的位移(未选中,则位移均为 0)
  const offsetX = isSelected ? Math.cos(midRadian) * 0.1 : 0
  const offsetY = isSelected ? Math.sin(midRadian) * 0.1 : 0
  // 计算高亮效果的放大比例(未高亮,则比例为 1)
  const hoverRate = isHovered ? 1.05 : 1
  // 返回曲面参数方程
  return {
    u: {
      min: -Math.PI,
      max: Math.PI * 3,
      step: Math.PI / 32
    },
    v: {
      min: 0,
      max: Math.PI * 2,
      step: Math.PI / 20
    },
    x: function (u, v) {
      if (u < startRadian) {
        return (
          offsetX +
          Math.cos(startRadian) * (1 + Math.cos(v) * k) * hoverRate
        )
      }
      if (u > endRadian) {
        return (
          offsetX + Math.cos(endRadian) * (1 + Math.cos(v) * k) * hoverRate
        )
      }
      return offsetX + Math.cos(u) * (1 + Math.cos(v) * k) * hoverRate
    },
    y: function (u, v) {
      if (u < startRadian) {
        return (
          offsetY +
          Math.sin(startRadian) * (1 + Math.cos(v) * k) * hoverRate
        )
      }
      if (u > endRadian) {
        return (
          offsetY + Math.sin(endRadian) * (1 + Math.cos(v) * k) * hoverRate
        )
      }
      return offsetY + Math.sin(u) * (1 + Math.cos(v) * k) * hoverRate
    },
    z: function (u, v) {
      if (u < -Math.PI * 0.5) {
        return Math.sin(u)
      }
      if (u > Math.PI * 2.5) {
        return Math.sin(u) * h * 0.1
      }
      return Math.sin(v) > 0 ? 1 * h * 0.1 : -1
    }
  }
}

/**
 * 获取3d丙图的最高扇区的高度
 */
const getHeight3D = (series, height) => {
  series.sort((a, b) => {
    return b.pieData.value - a.pieData.value
  })
  return (height * 25) / series[0].pieData.value
}

/**
 * 格式化浮点数
 */
const fomatFloat = (num, n) => {
  let f = parseFloat(num)
  if (isNaN(f)) {
    return false
  }
  f = Math.round(num * Math.pow(10, n)) / Math.pow(10, n) // n 幂
  let s = f.toString()
  let rs = s.indexOf('.')
  // 判定如果是整数,增加小数点再补0
  if (rs < 0) {
    rs = s.length
    s += '.'
  }
  while (s.length <= rs + n) {
    s += '0'
  }
  return s
}

export { getPie3D, getParametricEquation }

参考文章:https://www.cnblogs.com/KaypoGeng/p/14338434.html(我就是在这个基础上优化的)


版权声明:本文为m0_67392931原创文章,遵循 CC 4.0 BY-SA 版权协议,转载请附上原文出处链接和本声明。
