描述
步骤1：零件

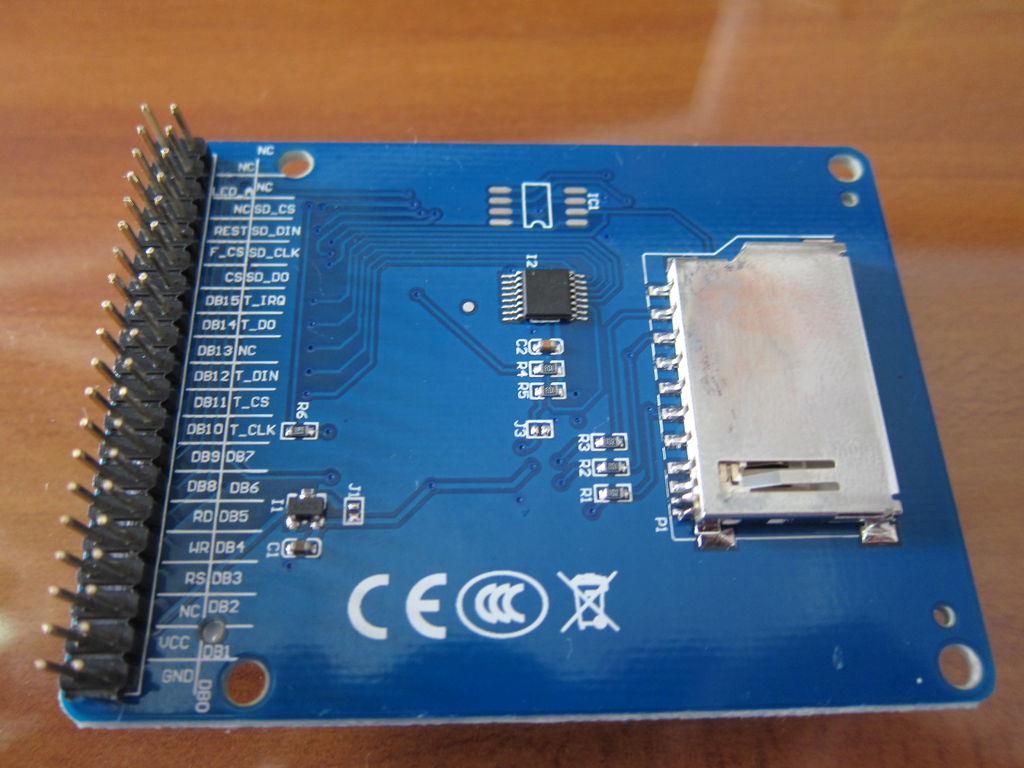

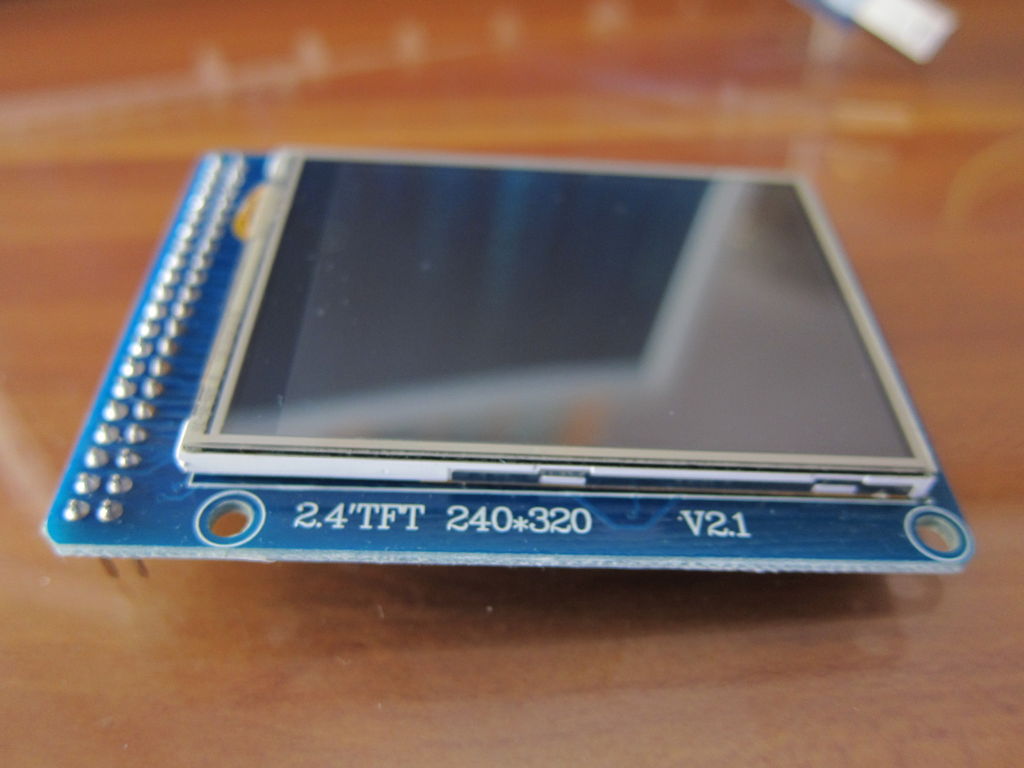

2.4“ TFT显示器

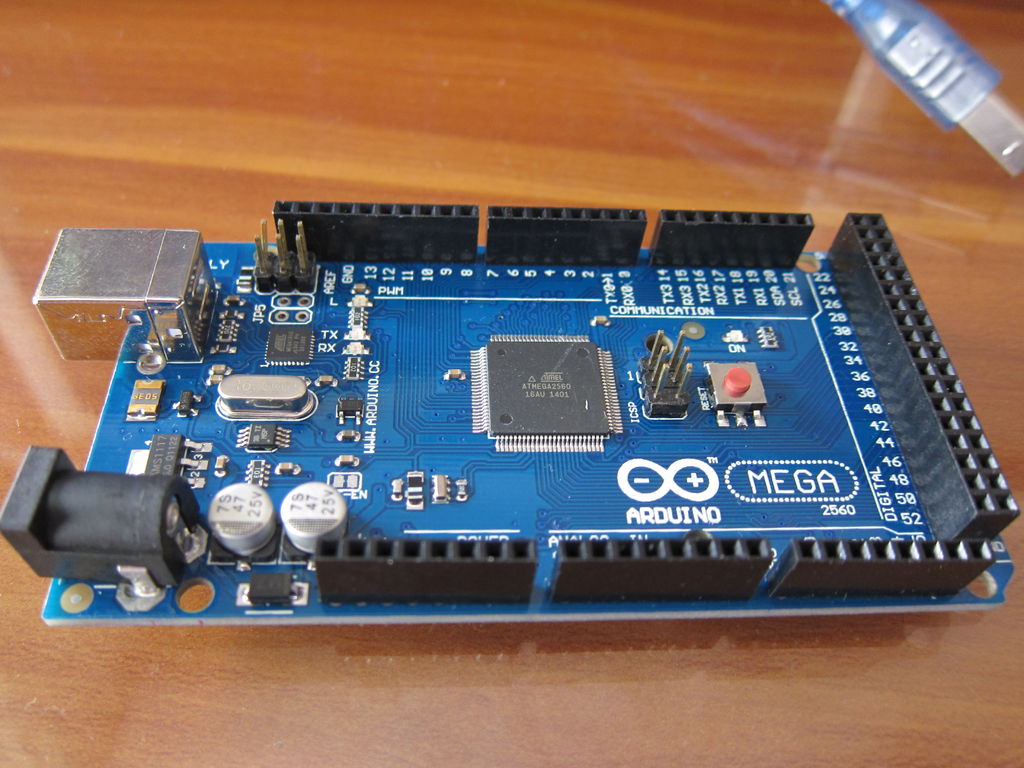

Arduino MEGA 2560
电线
小面包板

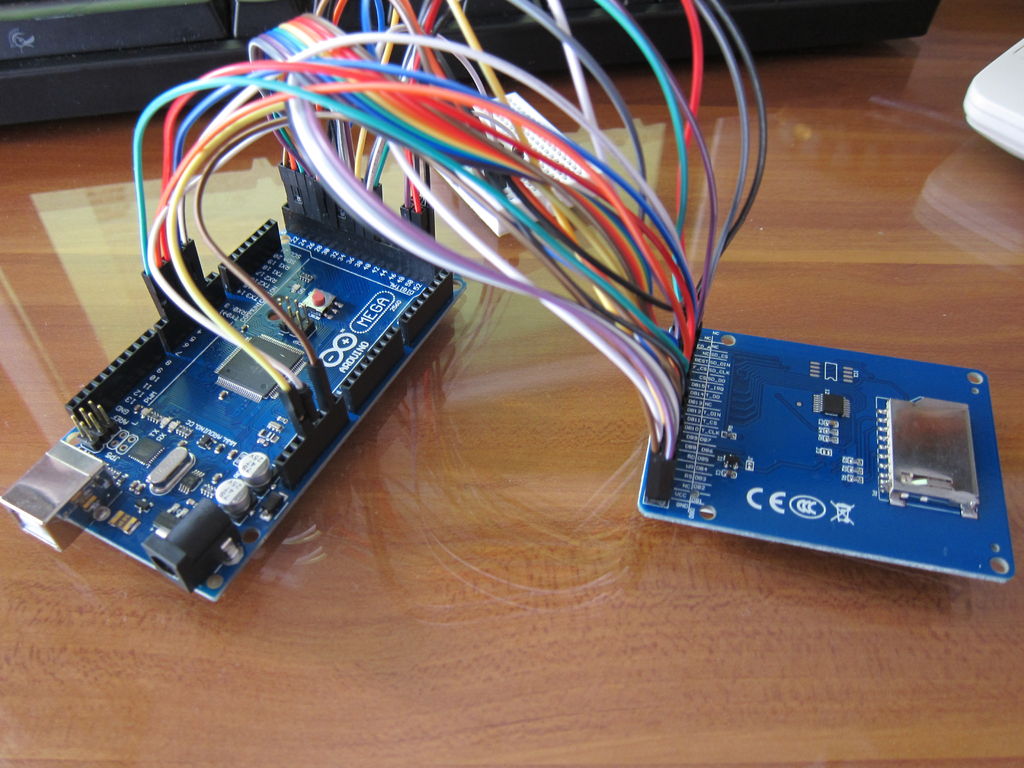

步骤2：接线

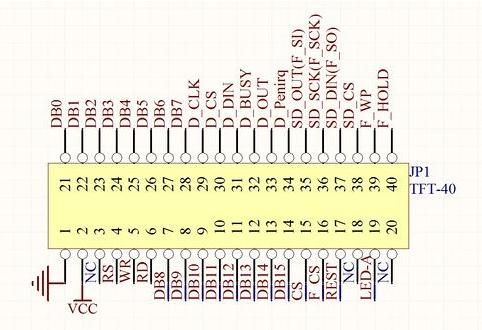

对我来说，hennigkarlsen.com的要求很难理解。..。.对不起，我的愚蠢。..。..：(让我们找到另一个易于阅读的示意图，这是链接：http://forum.arduino.cc/index.php？topic=101029.0
发现了一个小错误，这是经过修改的错误。我还更改了缩写以使其与我的TFT：

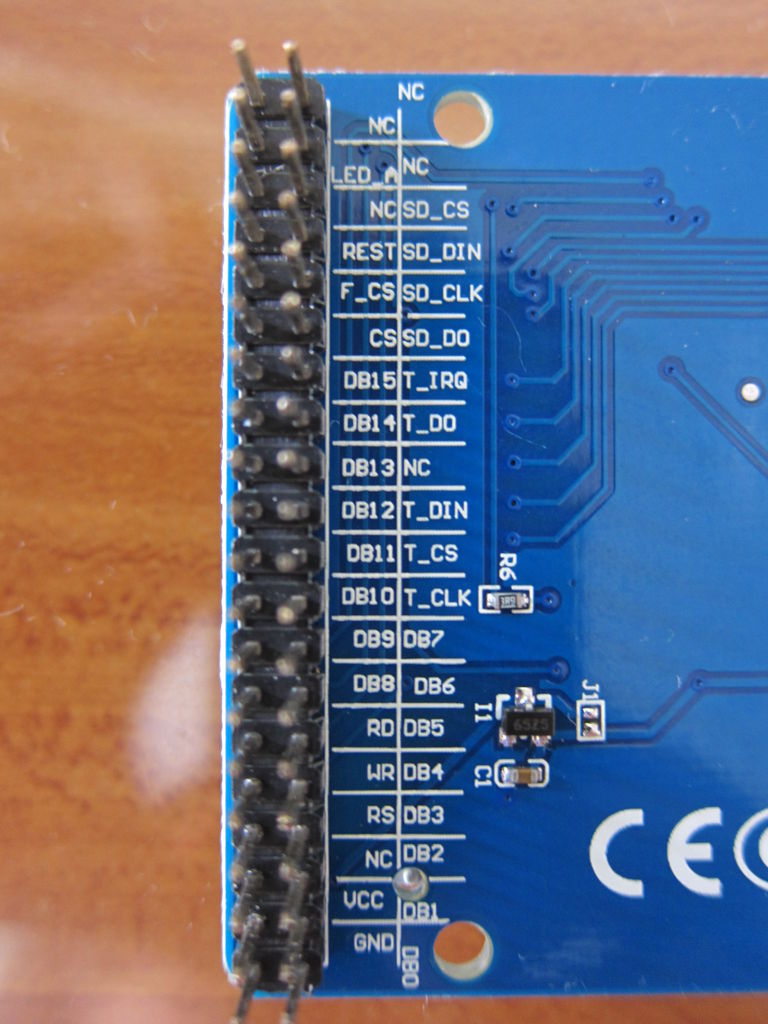

1。显示：
LEDA-》 5V
VCC-》 5V
RD-》 3.3V
GND-》 GND
DB0-》 DB7到引脚D37-》 D30
DB8-》 DB15到引脚D22-》 D29
RS-》 D38
WR-》 D39
CS(pin15)-》 D40
RSET-》 D41
2。屏幕：
默认引脚示例代码中的数字：
T_CLK-》 D6
T_CS(pin30)-》 D5
T_DIN-》 D4
T_DO- 》 D3
T_IRQ-》 D2
3。 SD卡：
SD_CLK-》 D52
SD_DO-》 D50
SD_DIN-》 D51
SD_CS-》 D53
步骤3：库和代码
在运行示例之前，我们需要UFTF库。下载该库，解压缩并复制到Arduino/库：
http://www.elabpeers.com/2-4-tft-lcd-touch.html
示例可以在重新启动Arduino软件后找到。
转到文件》示例》 UTFT》 Arduino(AVR)》 UTFT_Demo_320x240
再次感谢Hennig Karlsen所做的出色工作！这使我们的工作更加轻松！我们唯一要做的就是按照说明更改显示模型和引脚。该库支持的控制器和显示模型也列在文件UTFT_Supported_display_modules _＆_ controllers.pdf中。我的TFT显示模型是ILI9325D_8，代码的开头如下：
#include
//声明我们将使用的字体
extern uint8_t SmallFont ［］;
///将引脚设置为适合您的开发护盾的引脚
//----------------- -------------------------------------------
//Arduino Uno/2009：
//-------------------
//标准Arduino Uno/2009屏蔽：，A5，A4，A3，A2
//DisplayModule Arduino Uno TFT屏蔽：，A5，A4，A3，A2
/
/Arduino Mega ：
//-------------------
//标准Arduino Mega/Due屏蔽：，38，39， 40，41
//适用于Arduino Mega的CTE TFT LCD/SD Shield：，38，39，40，41
/
/请记住要更改
UTFT myGLCD(ILI9325D_8，38，39，40，41);
让我们上传代码，看看会发生什么……。 。..。.
第4步：结果
