ensp路由实验

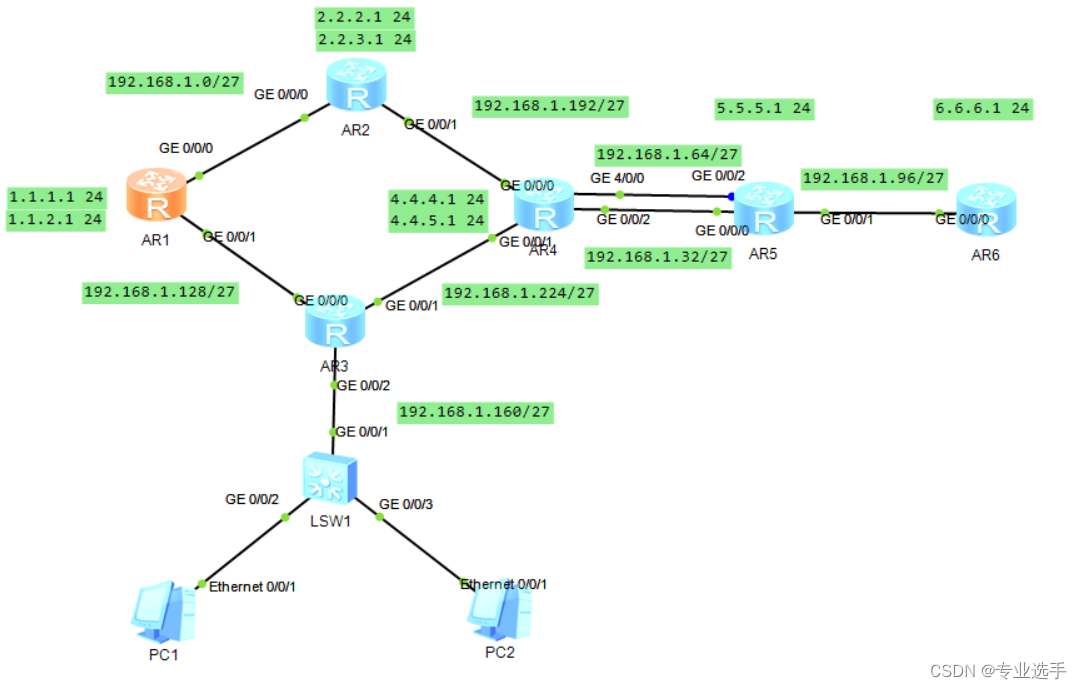

 第一步划分子网 一共有8个网段 所以192.168.1.0/24

划分为

192.168.1.0/27    192.168.1.128/27        192.168.1.192/27    192.168.1.224/27
192.168.1.64/27    192.168.1.32/27        192.168.1.96/27        192.168.1.160/27

然后对路由器的ip地址进行配置

AR1:
int g 0/0/0
ip ad 192.168.1.1 27
int g 0/0/1
ip ad 192.168.1.130 27
int lo 0
ip ad 1.1.1.1 24
int lo 1
ip ad 1.1.2.1 24

AR2:
int g 0/0/0
ip ad 192.168.1.2 27
int g 0/0/1
ip ad 192.168.1.194 27
int lo 0
ip ad 2.2.2.1 24
int lo 1
ip ad 2.2.3.1 24

AR3:
int g 0/0/0
ip ad 192.168.1.226 27
int g 0/0/1
ip ad 192.168.1.226 27
int g 0/0/2
ip ad 192.168.1.163 27

AR4:
int g 0/0/0
ip ad 192.168.1.193 27
int g 0/0/1
ip ad 192.168.1.225 27
int g 4/0/0
ip ad 192.168.1.69 27
int g 0/0/2
ip ad 192.168.1.35 27
int lo 0
ip ad 4.4.4.1 24
int lo 1
ip ad 4.4.5.1 24

AR5:
int g 0/0/2
ip ad 192.168.1.67 27
int g 0/0/0
ip ad 192.168.1.33 27
int g 0/0/1
ip ad 192.168.1.98 27
int lo0
ip ad 5.5.5.1 24

AR6:
int g 0/0/0
ip ad 192.168.1.97 27
int lo 0
ip ad 6.6.6.1 24

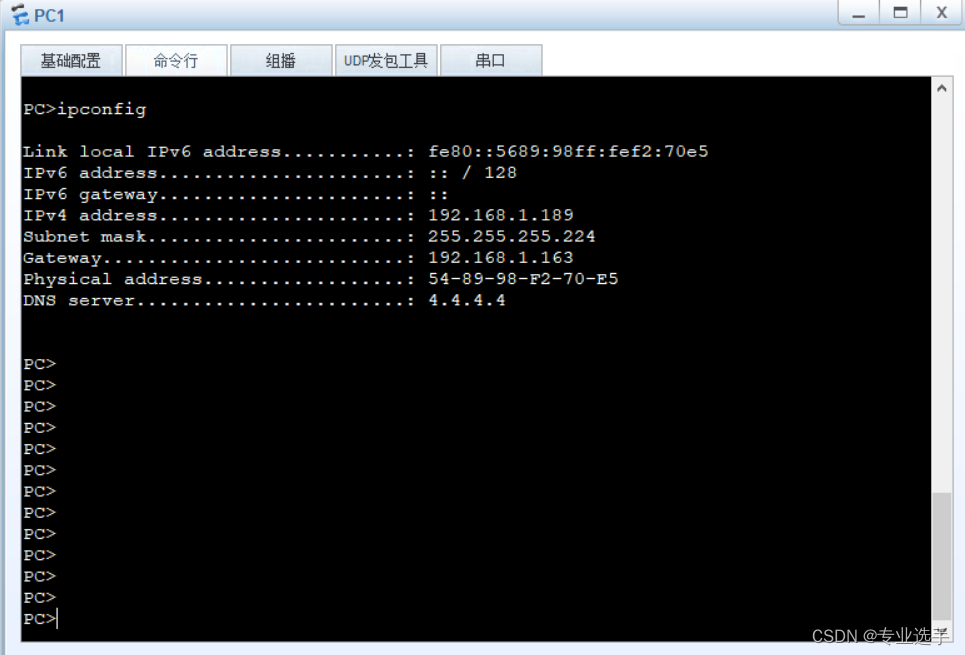

之后便对R3路由器做DHCP配置

AR3:

dhcp enable
ip pool aa
network 192.168.1.160 mask 255.255.255.224
gateway-list 192.168.1.163
dns-list 4.4.4.4

int g 0/0/2
dhcp select global

配置完成，接下来进行rip协议的配置，实现全网可达

RIP:
rip
version 2
network 192.168.1.0

network 1.0.0.0

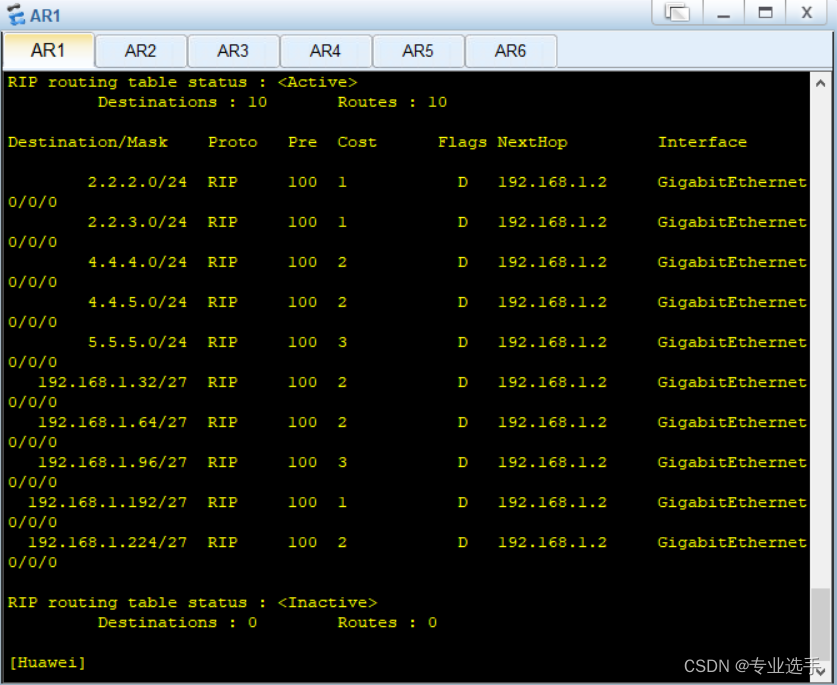

每个路由器做了相应配置后，查看路由表

 获取到了所有网段的路由下一跳，接下来修改AR4到AR5路由器上的路径优先级。

ip-route-static 0.0.0.0 0 192.168.1.33 preference 61

接下来用AR1 ping AR6上的环回网卡6.6.6.1

在路由器AR5的g0/0/2和g0/0/0上进行抓包，发现路由器下面的接口没有抓到包，这说明优先级生效，优先走的上面一条线路。

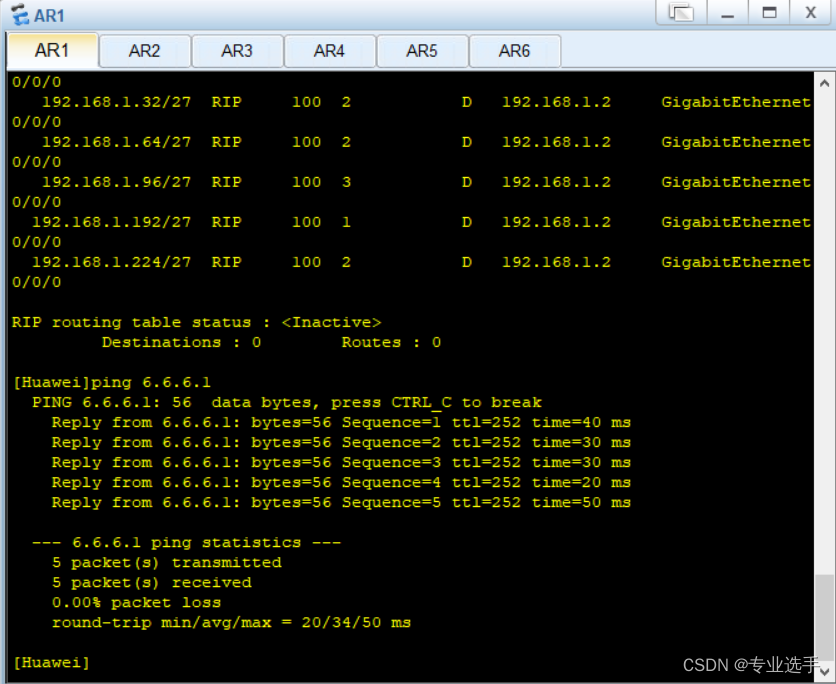

AR1 ping AR6 环回网卡

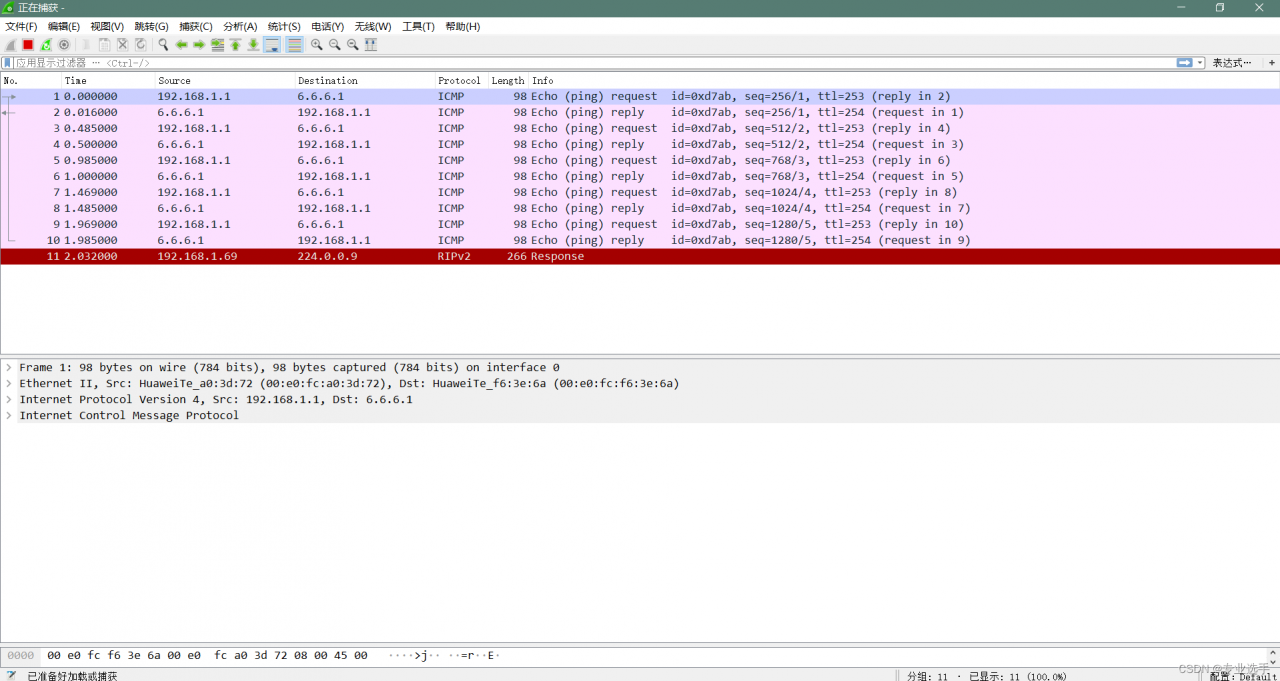

AR5 g0/0/0

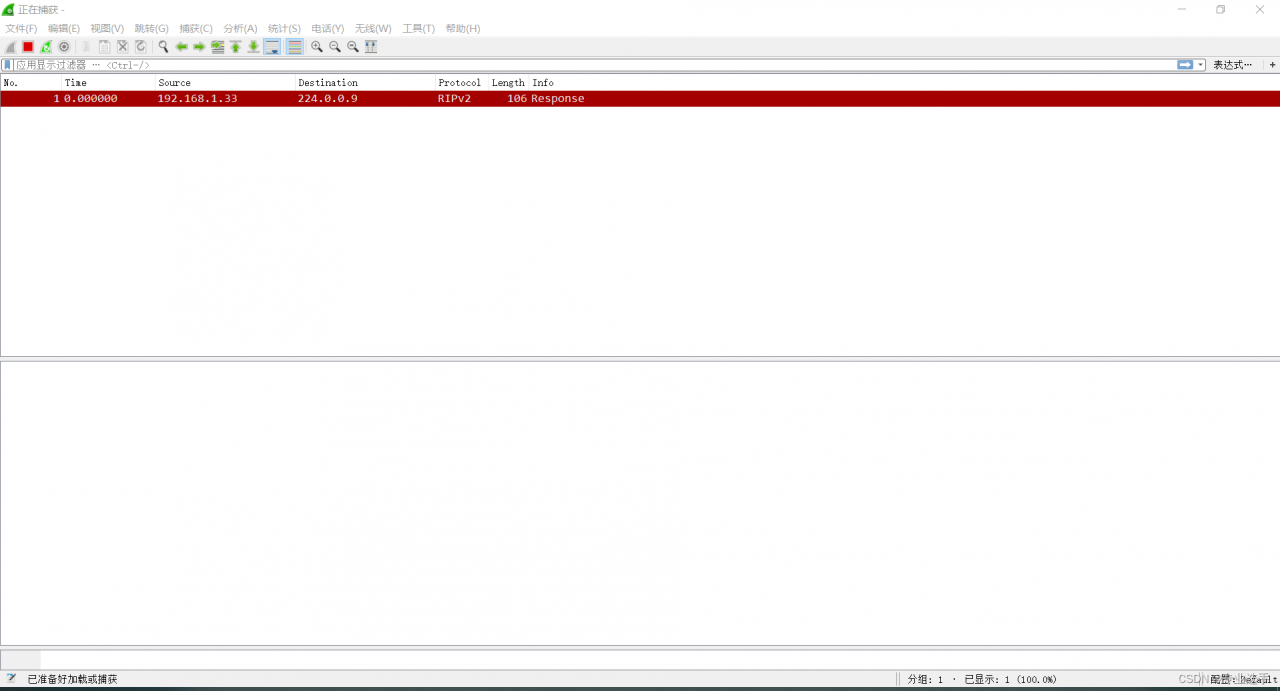

 AR5 g0/0/2

实验完成。
