一、简述
1、本内容涉及济南有人USR-TCP232-T2以太网模块在同一局域网、模拟通过公网的设置T2模块
采用Client模式，USR-TCP232-T2以太网模块以下简称T2模块。
----------------------------------------------------
2、直连电脑的设置详见有人的“USR-TCP232-T2-spec-V1.0.3.pdf”规格书
T2 模块在直连电脑时不能设置为 DHCP。
一般电脑不具备 IP 地址分配的能力， 如果 T2 模块设置为 DHCP 直连电脑， 会导致 T2 模块一直处于等待分配 IP 地址的状态， 进而导致 T2 模块不能进行正常的透传工作。 济南有人官网
----------------------------------------------------------------------------------------------------------
二、同一局域网设置
1、局域网环境

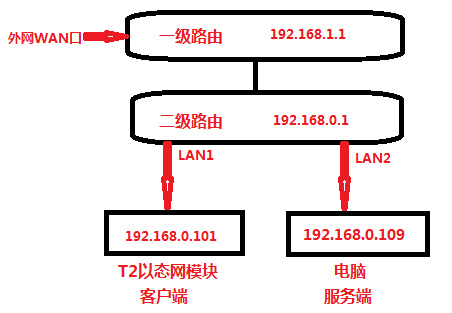

1）局域网实际连接
----------------------------
2）二级路由采用静态IP设置
----------------------------------------------------
2、模块设置
1）客户端电脑通过有人的“[设置软件]USR-M0_V2.2.1.272”按下图设置
如果设置为静态IP实际测试不能成功连接，可以通过SecureCRT软件输入指令AT+RELD恢复出厂设置。
----------------------------

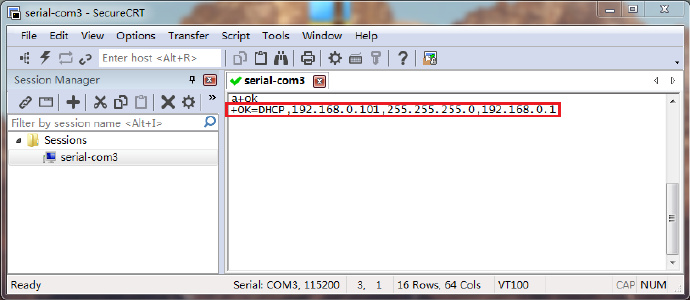

2）客户端电脑通过SecureCRT软件连接T2模块，发指令AT+WANN
由于当前的模块连接的路由器LAN口分配的IP是192.168.0.101，故显示如下。
切记：AT+ENTM退出AT指令模式，否则不能进入正常的透传。
----------------------------

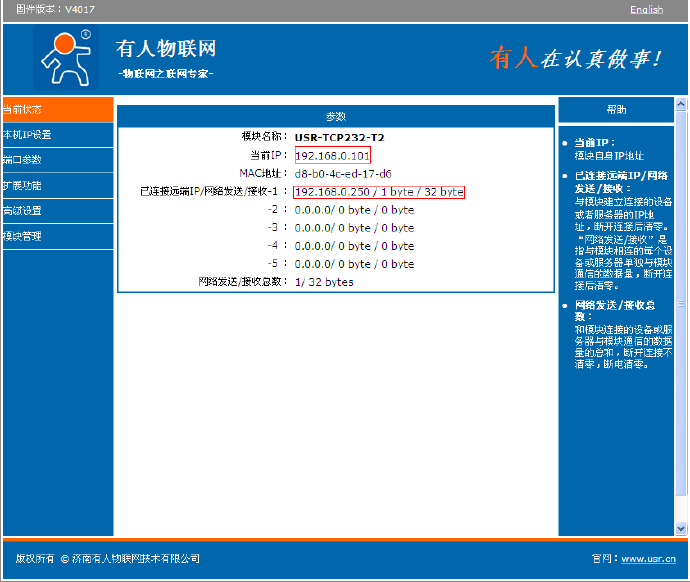

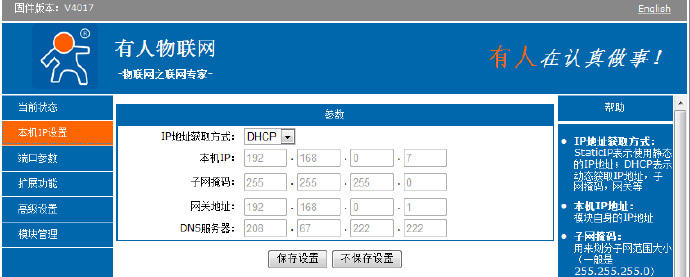

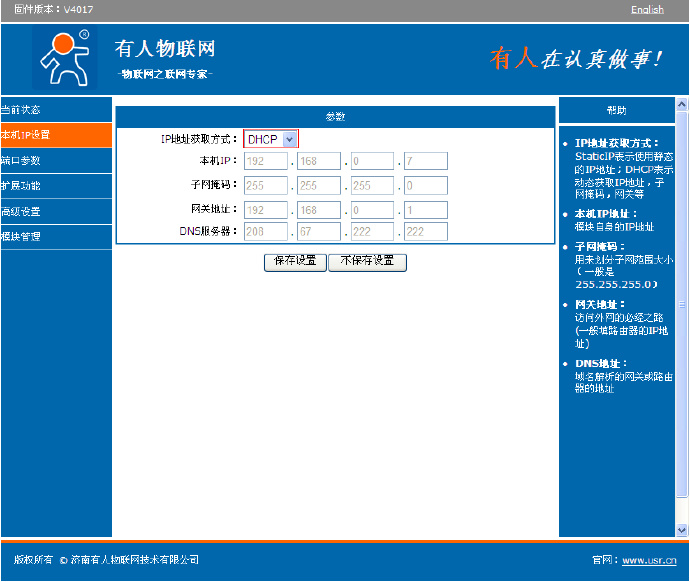

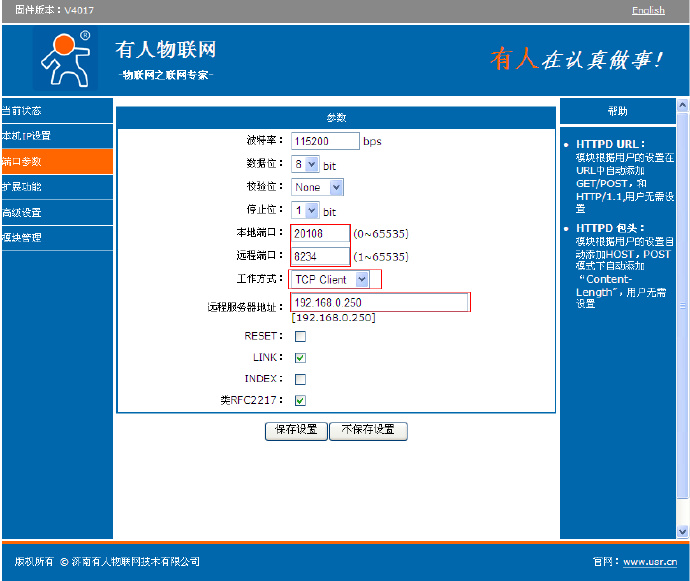

3）服务端电脑打开网页输入：192.168.0.101查看或修改
----------------------------
4）模块通过串口连接

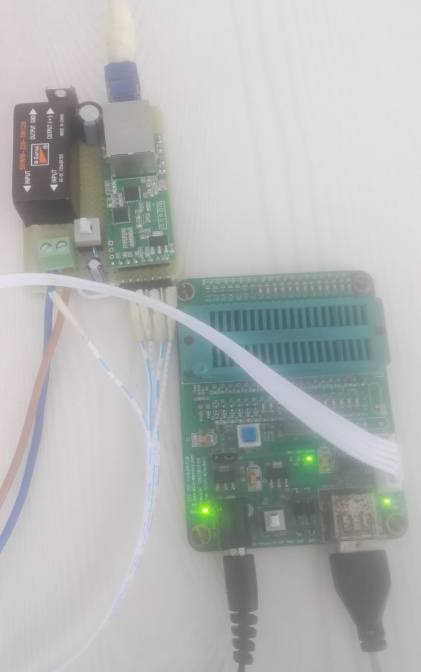

（1）硬件连接
----------------
（2）客户端电脑串口软件显示
----------------------------

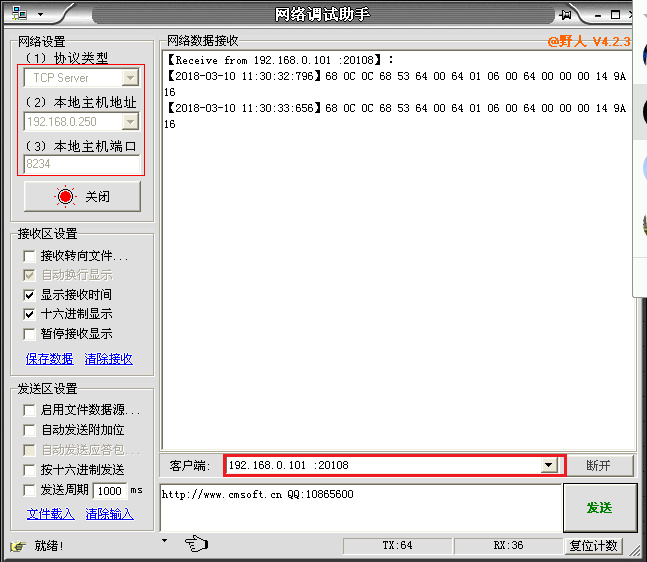

5）通过路由器连接的服务端电脑分配的IP：192.168.0.250
TCP Client 为 TCP 网络服务提供客户端连接。 主动向服务器发起连接请求并建立连接， 用于实现串口数据和服务器数据的交互。
按此做法在路由器的IP与MAC地址绑定时，IP：192.168.0.101将分配给了T2模块，重新插入此网口到电脑时，路由器会重新分配IP。
----------------------------------------------------------------------------------------------------------
三、模拟公网设置
1、模拟公网环境
1）模拟公网实际连接
通过端口映射将内网192.168.0.109主机伪装成外网的IP：103.46.128.47，相关原理见“端口映射与才茂DTU通信”。
----------------------------------------------------
2、模块设置
1）通过有人的“[设置软件]USR-M0_V2.2.1.272”或者通过SecureCRT软件连接T2模块设置
切记：AT+ENTM退出AT指令模式，否则不能进入正常的透传。
----------------------------

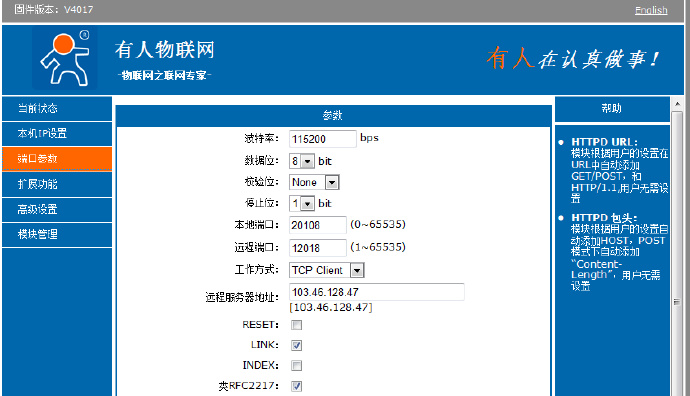

2）服务端电脑打开网页输入：192.168.0.101查看或修改
3、测试
----------------------------------------------------------------------------------------------------------
四、透传云设置
1、参看透传云控制台设置
----------------------------------------------------
2、设备接入参看设备接入

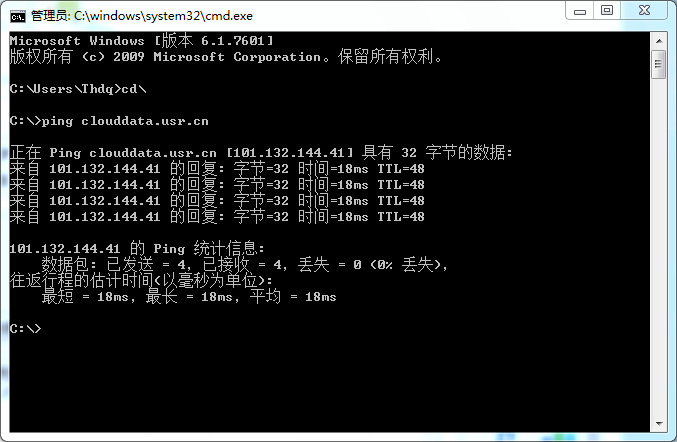

其中的clouddata.usr.cn在T2模块时只能输入IP地址，通过ping命令获取。

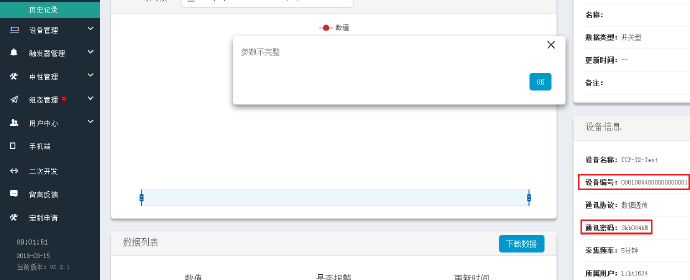

3、将此处的设备编号和通讯密码填入到T2模块中

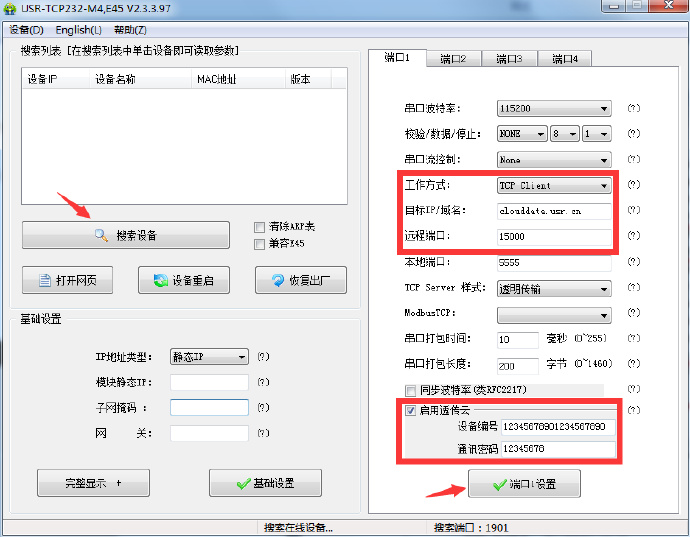

4、T2模块设置
设备编号和通讯密码见“3、将此处的设备编号和通讯密码填入到T2模块中”
----------------------------------------------------------------------------------------------------------
