前言
InnoDB分配内存，内外存交换，数据存储都是按照页来分配的，因此要搞清楚InnoDB的存储原理，首先就要搞懂页的结构。
一页默认大小是16KB，每个页都是用一个32位的int值来表示，经过计算得出16*2^32=64T，即InnoDB的最大储量为64T。
一、页的结构图

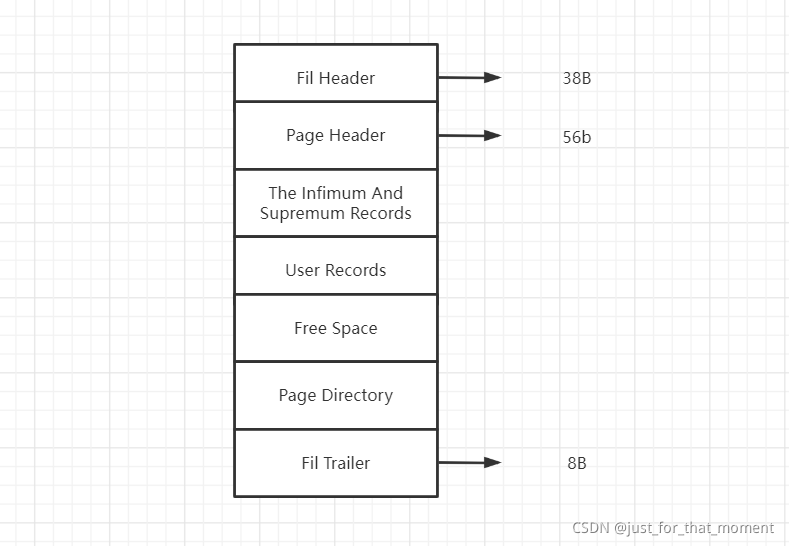

按照官网的说法，页的结构如下图所示：
二、各个组成部分的阐述
2.1 Fil Header

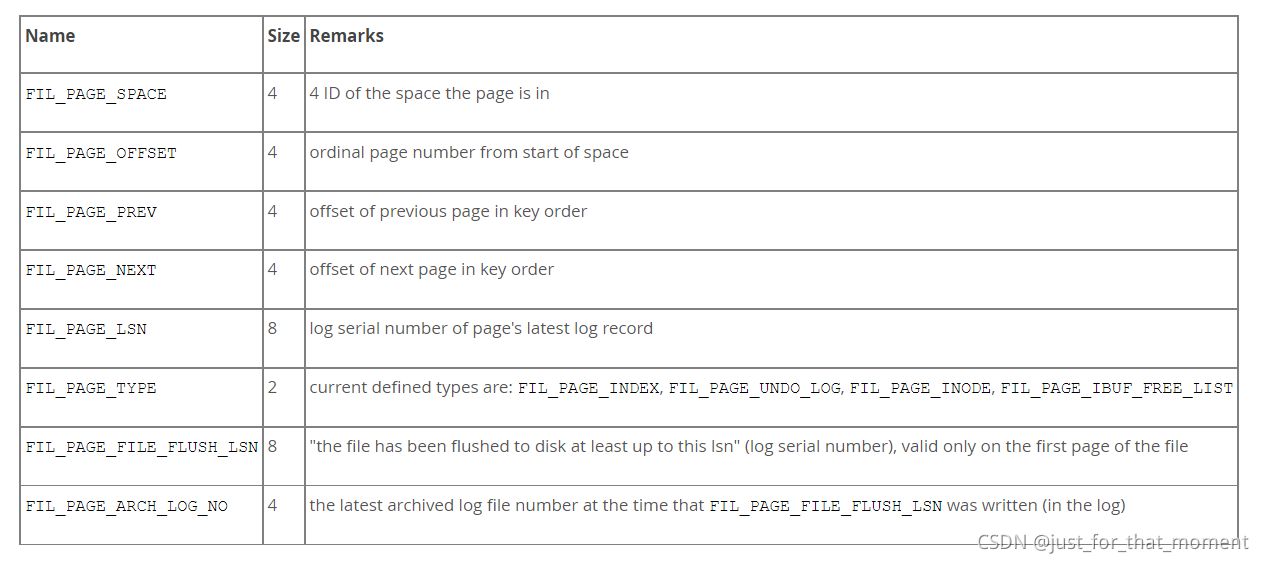

共占38字节，主要记录左右兄弟页面指针，控制信息等，官网的介绍截图如下：
FIL_PAGE_SPACE：页所在空间的4个id值（请忽略我不太专业的翻译，哈哈），读其他大佬写的书籍介绍，这个玩意就是checksum。
FIL_PAGE_OFFSET：页在当前空间中的偏移量，即当前页的指针位置
FIL_PAGE_PREV：指向上一页的偏移
FIL_PAGE_NEXT:指向下一页的偏移
FIL_PAGE_LSN：当前页最新被修改的日志序列位置
FIL_PAGE_TYPE：当前页的类型，FIL_PAGE_INDEX，FIL_PAGE_UNDO_LOG，FIL_PAGE_INODE,FIL_PAGE_IBUF_FREE_LIST
FIL_PAGE_FILE_FLUSH_LSN:文件至少被更新到了LSN值，仅对文件中的第一个页有效
FIL_PAGE_ARCH_LOG_NO:写入FIL_PAGE_FILE_FLUSH_LSN时的最新的存档日志文件号
2.2 Page Header

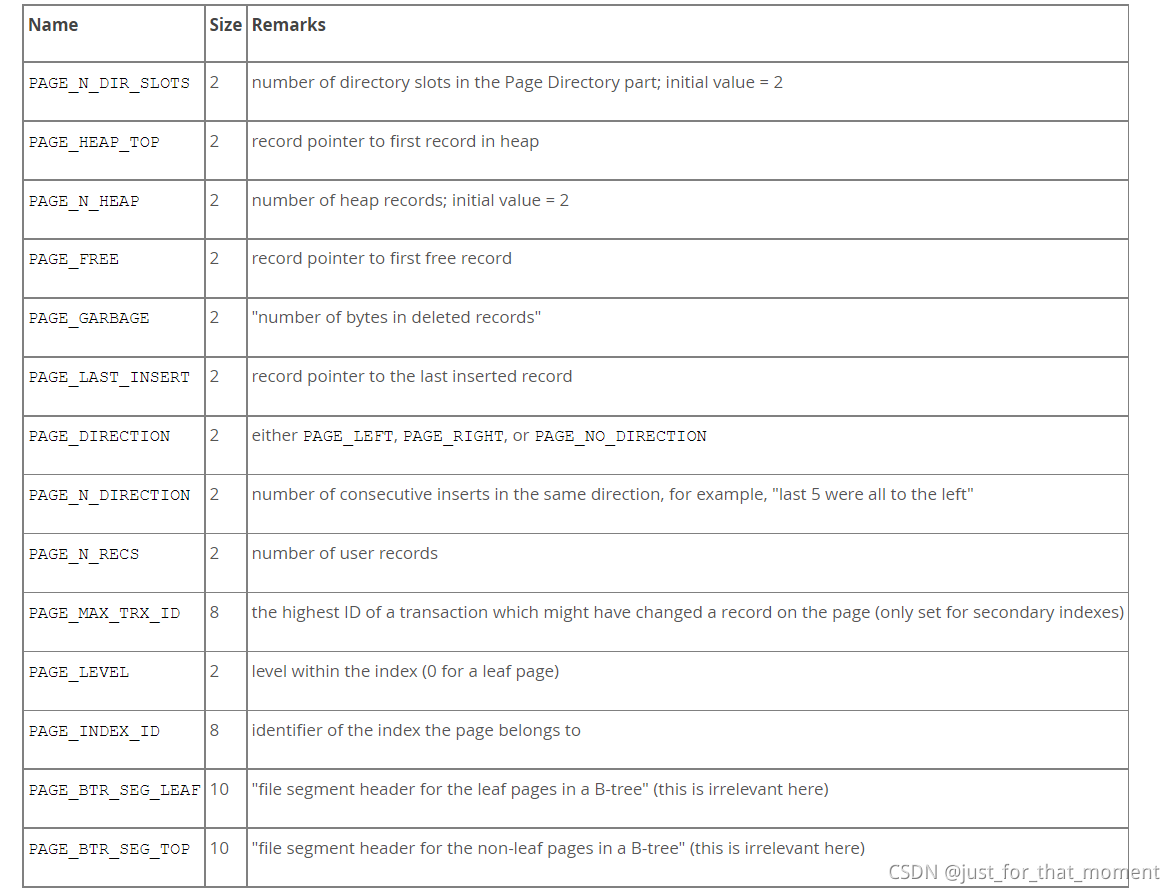

共占56字节，主要用来记录页的状态信息，共有14部分组成：
PAGE_N_DIR_SLOTS:在页目录中的slots槽的数量；
PAGE_HEAP_TOP:堆中第一个记录的指针，注意“记录在页中是以堆的形式存放的”
PAGE_N_HEAP:堆中的记录数
PAGE_FREE:指向第一个可重用记录的指针
PAGE_GARBAGE:已删除记录的字节数
PAGE_LAST_INSERT:最后插入位置的指针
PAGE_DIRECTORY:最后插入的方向（PAGE_LEFT，PAGE_RIGHT，PAGE_NO_DIRECTORY）
PAGE_N_DIRECTORY:连续插入相同目录的数量
PAGE_N_RECS:该页记录的数量
PAGE_MAX_TRX_ID:已经修改当前页一条记录的最大事务ID，（仅仅在Secondary Index中设置）
PAGE_LEVEL:当前页在索引中的位置，叶节点的层级是0
PAGE_INDEX_ID:当前页所属的索引id
PAGE_BTR_SEG_LEAF:在B树中叶子 页的文件段头（File segment header）（这个玩意无关紧要）,"某一本畅销书籍中说的是：B+树非页节点所在的段头，一脸懵逼，感觉差别还是很大，不过官网总是没有错的，所以以我这个为准"
PAGE_BTR_SEG_TOP:在B树中非叶 页的文件段头（这个玩意无关紧要），某书籍中说的正好说反，看我的准没错
2.3 The Infimum and Supermum Records
最小虚记录和最大虚记录，最小虚记录比记录的最小键值还小，最大虚记录比记录的最大键值还大。
在InnoDB中，在Root Page中当第一个索引被创建时，他们就被自动创建了，并且不能被删除。
2.4 User Records
用户插入的实际记录，这点没什么好说的。
2.5 Free Space
自由空间，他是一个链表结构，当记录被删除后会被假如到当前链表中
2.6 Page Directory
页目录，也叫槽，在innoDB中并不是每条记录都有一个槽，而是一个槽中有多条记录，在一个比较饱满的页中，一个槽通常包含六条记录。
需要记住的是，B+树索引本身并不能找到一个具体的目录，能找到的只是其中的一个页，数据库把页载入到内存中，然后通过Page Directory再进行二叉查找。
2.7 Fil Trailer

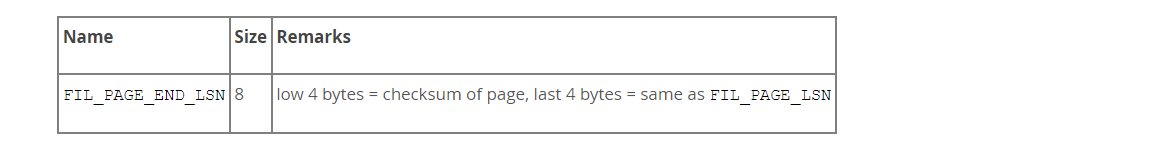

Fil Trailer只有一部分组成：
Fil_PAGE_END_LSN:第四位 记录页的checksum，最后四位和Fil_page_lsn记录的一样
Fil Trailer主要作用即校验页的完整性，看是否由损坏。
数据库每次把页载入内存时都会对页进行校验，而该部分有一定的开销，用户可以通过innodb_checksums来开启或者关闭校验。
5.6.6开始新增innodb_checksum_algorithm，该参数用来控制checksum的算法，默认的时crc32.
三、总结
通过以上的内容，咱们会发现内容还是比较多，各个组成部分也比较复杂，那么哪些时比较重要的呢？
我认为有以下几个部分：
Fil Header：左右兄弟指针，控制信息
Infimum and Supremum records：最小虚记录和最大虚记录
User Records：用户记录
Free Space：自由空间链表
page directory：页目录或者叫slots槽
Fil Tralier：校验用。
记住以上内容也基本够用了。
