计算机网络实验03 windows命令实验之 DHCP、netstat 命令

5 DHCP
6 Netstat

5 DHCP

5.1命令功能简述

5.1.1 协议理解

DHCP（Dynamic Host Configuration Protocol）即动态主机配置协议，是一个用于 IP 网络的网络协议，位于 OSI 模型的应用层，使用 UDP 协议工作，主要有两个用途：用于内部网或网络服务供应商自动分配 IP 地址给用户；用于内部网管理员对所有电脑作中央管理。
简单的说，DHCP 可以让计算机自动获取/释放网络配置。

5.1.2 分配IP地址的方式

（1）手工配置方式：通过网络管理员手工配置某台客户端特定的IP地址，当客户端请求分配时，DHCP服务器就将手动配置的IP地址分配给客户端。
（2）自动配置方式：当DHCP客户端第一次想服务端租用到第一个IP地址后，就将这个IP地址永久分配给客户端使用。
（3）动态配置方式：服务器暂时分配一个IP地址给客户端，根据租约到期或者续约租期的方式来管理分配的IP地址。

5.2 格式、参数及选项简述

5.2.1 DHCP报文格式

整个报文的封装格式，包括链路层头、IP头、UDP头和DHCP报文，其中DHCP主要的数据都封装在DHCP报文中。
在这里插入图片描述

5.2.2 DHCP报文格式字段说明

字段	说明
Op	消息操作代码，1byte，既可以是引导请求，也可以是引导答复，1为请求报文；2为响应报文，具体的报文类型在option字段中标识。
Htype	硬件地址类型，1byte，表示client硬件地址的类型，1表示以太网类型。
Hlen	硬件地址长度，1byte，以太网的硬件地址长度为6bytes。
Xid	处理ID，1byte，由client端产生的随机数，用于匹配请求和应答报文，匹配应答报文是对哪个请求报文做出应答。
Secs	从获取到IP地址或者续约过程开始到现在所消耗的时间，2bytes，客户端进入IP地址申请进程的时间或者更新IP地址进程的时间；由客户端软件根据情况设定。目前没有使用，固定为0。
Flags	标记，2bytes，16bit中只使用了最高位比特（即最左边的比特），这个个比特是广播响应标识位，用来标识DHCP服务器发出的响应报文是广播还是单播，0是单播，1是广播。其余的比特位保留不用，都为0.
Ciaddr	客户机IP地址，4bytes，可以是client自己的IP地址，也可以是server分配给client的IP地址。
Yiaddr	客户机IP地址，4bytes，是server分配给client的IP地址。
Siaddr	在bootstrap中使用的下一台服务器的IP地址，4bytes，是client端获取IP地址等信息的server端的地址。
Giaddr	用于导入的接替代理IP地址，4bytes，是client发出请求报文后经过的第一个中继的IP地址。
Chaddr	客户机硬件，16bytes，是client端的硬件地址，在client发出报文时会把自己网卡的硬件地址写进这个字段。
Sname	任意服务器主机名称，空终止符，64bytes，是client端获取IP地址等信息的服务器名称。
File	DHCP发现协议中的引导文件名、空终止符、属名或者空，DHCP供应协议中的受限目录路径名，
Options	可选参数字段。这个字段包含了终端的初始配置信息和网络配置信息，包括报文类型，有效租期，DNS服务器的IP地址等配置信息。

5.3 实验描述

5.3.1 了解 DHCP 工作过程和原理

一般地，我们自动获取的网络配置信息包括：IP 地址、子网掩码、网关 IP 以及 DNS 服务器 IP 等。

我的操作：
使用 ipconfig/release 命令释放自动获取的网络配置，并用 ipconfig/renew 命令重新获取。操作过程如下图所示。
在这里插入图片描述

我的分析：
整个过程在ipconfig中（1.3.1）有过分析。
ipconfig /renew按回车后稍稍等待一会儿，我们的电脑又会重新获取了IP地址，又重新可以上网了。使用renew参数获得的IP地址一般与之前的IP地址是相同，因为只有在这个IP地址被占用的时候，DHCP服务器才会重新为这台电脑分配IP。
一般情况下，这两个参数是一起使用的，ipconfig/release为释放现有的IP地址，ipconfig/renew命令则是向DHCP服务器发出请求，并租用一个IP地址。但是一般情况下使用ipconfig/renew获得的IP地址和之前的地址一样，只有在原有的地址被占用的情况下才会获得一个新的地址。
为了更加详细了解DHCP的工作过程，这里我用wireshark进行操作。

5.3.2 Wireshark对DHCP过程进行抓包

我的操作：
1.在Wireshark中点击start开始抓包，在过滤栏输入bootp，使其只显示DHCP数据包。
2.在cmder中输入ipconfig /release 断开网络连接。（这里不再重复放图）
Wireshark中截获到一个DHCP Release数据包。（即下图第一行所示Release）
3.在cmd中输入ipconfig /renew 请求网络连接。（然而直接上，没等我进行此步操作，电脑自己就又把网络连上去了）

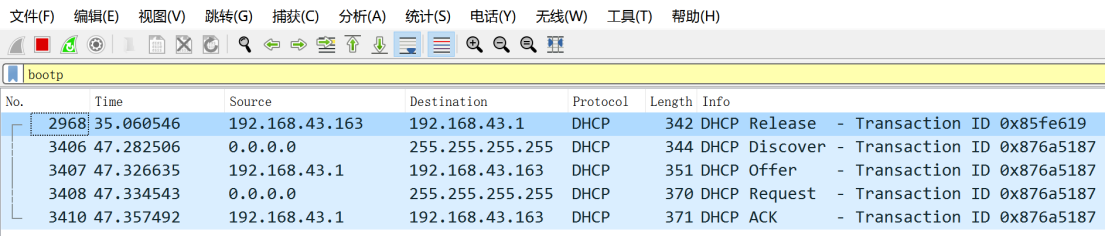

可以看到在Wireshark中新增了4个DHCP数据包：数据包1：DHCP Discover，数据包2：DHCP Offer，数据包3：DHCP Request，数据包4：DHCP ACK。
在这里插入图片描述

4.为了后续分析使用，我们再执行一次ipconfig /renew：

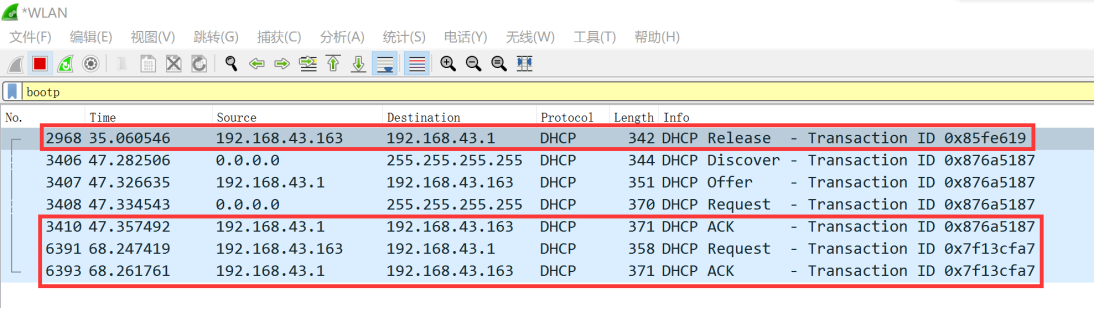

可以看到Wireshark中新增了3个数据包：DHCP ACK；DHCP Request;DHCP ACk；
如果再次使用ipconfig /renew,每执行一次会新增2个数据包：DHCP Request;DHCP ACk。
在这里插入图片描述
我的分析：
ipconfig /renew这条命令产生的4个DHCP数据包，这4个数据包代表了客户机和DHCP服务器的交互过程，也是IP动态分配的过程。
1.Client端使用IP地址0.0.0.0发送了一个广播包，可以看到此时的目的IP为255.255.255.255。Client想通过这个数据包发现可以给它提供服务的DHCP服务器。

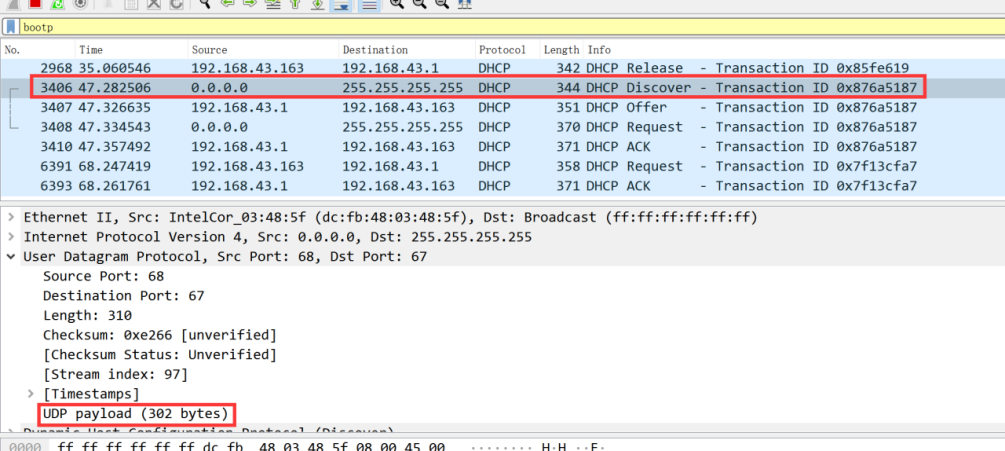

从下图可以看出，DHCP属于应用层协议，它在传输层使用UDP协议，目的端口是67。
在这里插入图片描述
2.当DHCP服务器收到一条DHCP Discover数据包时，用一个DHCP Offerr包给予客户端响应。

DHCP服务器仍然使用广播地址作为目的地址，因为此时请求分配IP的Client并没有自己ip,而可能有多个Client在使用0.0.0.0这个IP作为源IP向DHCP服务器发出IP分配请求，DHCP也不能使用0.0.0.0这个IP作为目的IP地址，于是依然采用广播的方式，告诉正在请求的Client们，这是一台可以使用的DHCP服务器。

DHCP服务器提供了一个可用的IP,在数据包的Your (client) IP Address字段可以看到DHCP服务器提供的可用IP。

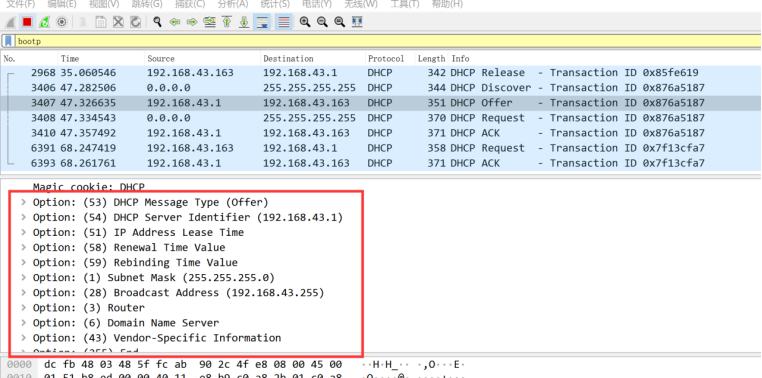

除此之外，如图中红色矩形框的内容所示，服务器还发送了子网掩码，路由器，DNS，域名，IP地址租用期等信息。

3.当Client收到了DHCP Offer包以后（如果有多个可用的DHCP服务器，那么可能会收到多个DHCP Offer包），确认有可以和它交互的DHCP服务器存在，于是Client发送Request数据包，请求分配IP。此时的源IP和目的IP依然是0.0.0.0和255.255.255.255。

4.服务器用DHCP ACK包对DHCP请求进行响应。
在这里插入图片描述

在数据包中包含以下信息，表示将这些资源信息分配给Client：
Your(client) IP address:分配给Client的可用IP。

后面有许多项option信息，前两项是DHCP服务器发送的消息类型（ACK）和服务器的身份标识，后面几项是：Subnet Mask:Client端分配到的IP的子网掩码；Router:路由器；Domain Name Server:DNS,域名服务器；Domain Name:域名；IP Address Lease Time:IP租用期。

5.3.3 DHCP工作过程小结

在这里插入图片描述

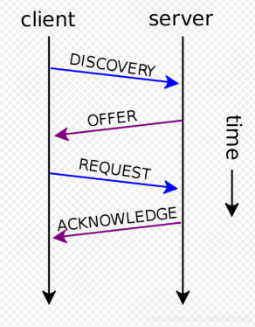

1、客户端通过广播发送DHCP Disccover报文寻找服务器端
2、服务器通过单播发送DHCP offer报文向客户提供IP地址等信息
3、客户端通过广播发送DHCP Request报文告知服务端本地选择使用哪个IP
4、服务器通过单播发送DHCP Ack报文告知客户端IP地址是合法可用的

5.3.4 在Windows系统下，如果由于某种原因计算机不能获取 DHCP 服务器的配置数据，那么Windows将会根据某种算法自动配置为 169.254.x.x 这样的 IP 地址。显然，这样的 IP 以及相关的配置信息是不能让我们真正接入 Internet 的，为什么？既然不能接入 Internet，那么Winodws系统采用这样的方案有什么意义？

答：这是Windows操作系统为了防止主机脱网，为网卡设置169.254.x.x的保留IP，此时就算由于某种原因计算机不能获取 DHCP 服务器的配置数据时，他们还通过保留地址还可以互相通讯。自动配置的IP地址和信息只是短暂性的解决计算机不能获取 DHCP 服务器的配置数据的问题，要真正的接入Internet还需要本身计算机的正确IP地址。

自动配置的IP地址和信息只是短暂性的解决计算机不能获取 DHCP 服务器的配置数据的问题，要真正的接入Internet还是得本身计算机的正确IP地址。意义：假如某天因 DHCP 服务器问题从而不能获得网络配置，那么我们可以查看隔壁教室计算机的配置信息来手动进行网络配置，从而使该计算机能够接入 Internet。

5.3.5 在一个固定地方的网络配置采用静态/手动配置，而不是动态 DHCP 来进行。你能想到是什么原因吗？

答：动态IP需要在连接网络时自动获取IP地址以供用户正常上网，而静态IP是ISP在装机时分配给用户的IP地址，可以直接连接上网，不需要获取IP地址，该IP在ISP装机时会划分一个IP地址给你，让计算机在连接网络时不再自动获取网络地址，避免了网络连接上的困扰。

动态IP和静态IP对网速的影响，ISP对每个用户所提供的网速，并不是从IP地址限定的，而是从用户连接到ISP的物理线路上进行限定的。

6 Netstat

6.1 命令功能简述

无论是使用 TCP 还是 UDP，任何一个网络服务都与特定的端口（Port Number）关联在一起。因此，每个端口都对应于某个通信协议/服务。
netstat（Network Statistics）是在内核中访问网络连接状态及其相关信息的命令行程序，可以显示路由表、实际的网络连接和网络接口设备的状态信息，以及与 IP、TCP、UDP 和 ICMP 协议相关的统计数据，一般用于检验本机各端口的网络服务运行状况。

6.2 格式、参数及选项简述

6.2.1 语法格式

NETSTAT [-a] [-b] [-e] [-f] [-n] [-o] [-p proto] [-r] [-s] [-x] [-t] [interval]
（使用 netstat -help（netstat -h）或者netstat -? 可查看netstat的命令信息）

6.2.2 参数说明

参数	说明
-a	显示所有连接和侦听端口。
-b	显示在创建每个连接或侦听端口时涉及的可执行程序。在某些情况下，已知可执行程序承载多个独立的组件，这些情况下，显示创建连接或侦听端口时涉及的组件序列。在此情况下，可执行程序的名称位于底部 [] 中，它调用的组件位于顶部，直至达到 TCP/IP。注意，此选项可能很耗时，并且在你没有足够权限时可能失败。
-e	显示以太网统计信息。此选项可以与 -s 选项结合使用。
-f	显示外部地址的完全限定域名(FQDN)。
-n	以数字形式显示地址和端口号。
-o	显示拥有的与每个连接关联的进程 ID。
-p	proto 显示 proto 指定的协议的连接；proto可以是下列任何一个: TCP、UDP、TCPv6 或 UDPv6。如果与 -s选项一起用来显示每个协议的统计信息，proto 可以是下列任何一个:IP、IPv6、ICMP、ICMPv6、TCP、TCPv6、UDP 或 UDPv6。
-q	显示所有连接、侦听端口和绑定的非侦听 TCP 端口。绑定的非侦听端口不一定与活动连接相关联。
-r	显示路由表。
-s	显示每个协议的统计信息。默认情况下，显示 IP、IPv6、ICMP、ICMPv6、TCP、TCPv6、UDP 和 UDPv6 的统计信息;-p 选项可用于指定默认的子网。
-t	显示当前连接卸载状态。
-x	显示 NetworkDirect 连接、侦听器和共享终结点。
-y	显示所有连接的 TCP 连接模板。无法与其他选项结合使用。
interval	重新显示选定的统计信息，各个显示间暂停的间隔秒数。按 CTRL+C 停止重新显示统计信息。如果省略，则 netstat 将打印当前的配置信息一次。

6.3实验描述

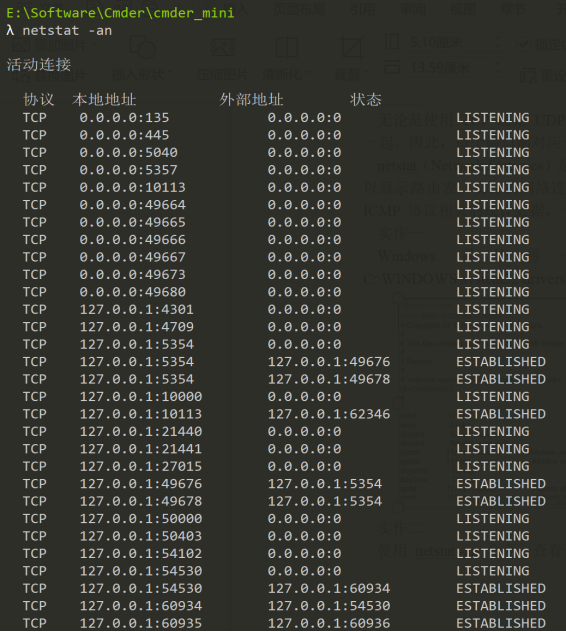

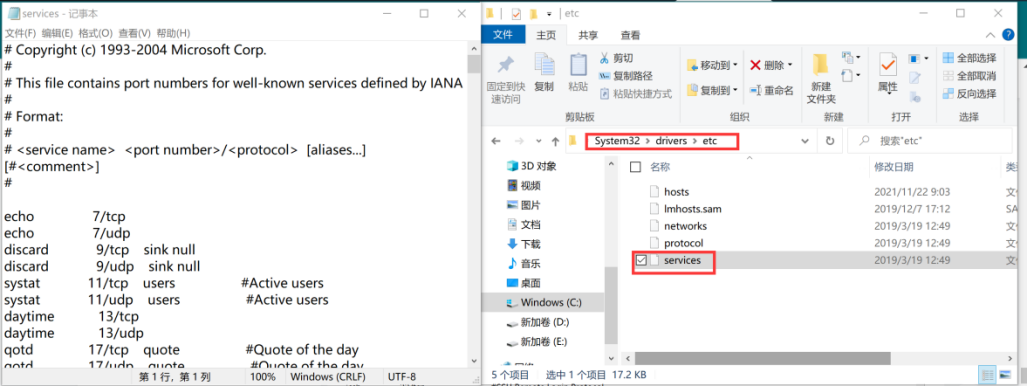

6.3.1 Windows 系统将一些常用的端口与服务记录在 C:\WINDOWS\system32\drivers\etc\services 文件中，请查看该文件了解常用的端口号分配
