Programmable Timer / Counter ⏰

上一篇文章链接:【计算机原理与接口技术(UNIX)⑱】——并行 I/O 接口 [ 芯片8255A ].

一、本章导语

● 本文脉络：依次介绍 可编程定时器/计数器 8254 芯片的结构、工作方式、编程、 8254 的应用、两次上机实验 + 详细讲解。

● 本章重点内容：
① 8254 内部有3个独立的16位计数器，每个计数器有6种工作方式。
② 每个计数器对外的3个引脚：门控信号输入 GATE 端、计数脉冲输入 CLK 端、输出信号 OUT 端。
③ 8254 的初始化编程。
④ PC 系列机中的 8254 的3个计数器的作用。

● 计算机系统中常常需要用到定时信号或对外部信号计数。例如：动态存储器的刷新定时、系统日时钟的计时以及发声系统的声源等。

● 一般定时操作可用软件和硬件两种方式实现：
① 用软件方法实现：通过执行延时程序来达到目的。（这种方法不需要硬件设备，但是 CPU 执行延时程序将增加时间开销，这降低了 CPU 的效率，而且往往不精确）
② 用硬件方法实现：常用的可编程定时器/计数器有 8253 和 8254 等，其中 8254 是 8253 的增强型，它具备 8253 的全部功能，且工作效率高。【8254 的物理实件如下图所示】

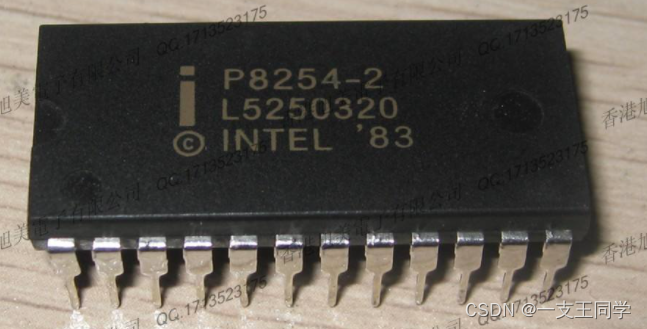

二、8254 的内部结构

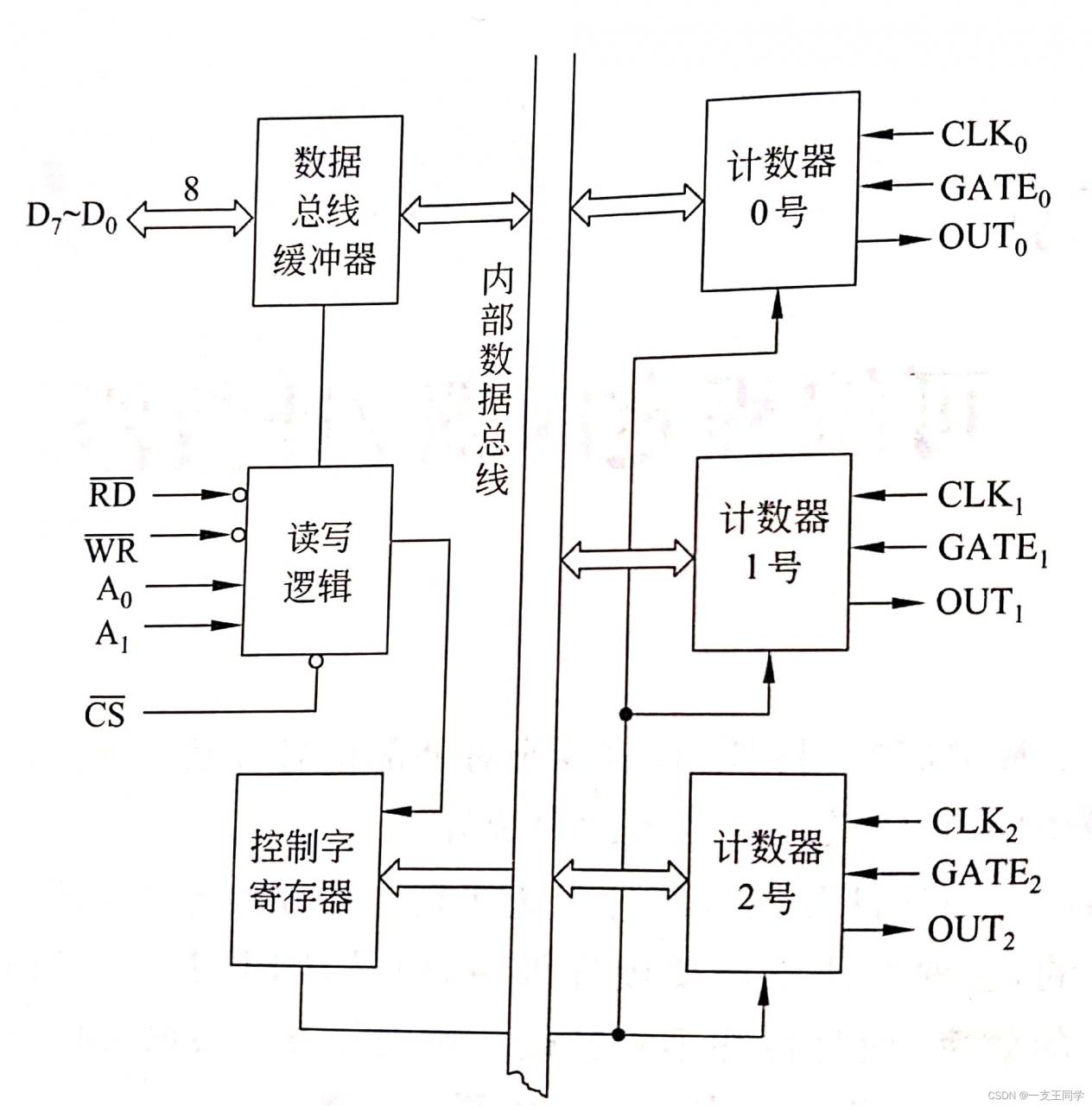

● 8254 内部集成了3个16位的计数器， 每个计数器有6种工作方式，计数初值可设定为二进制或 BCD 码。最高工作频率为10MHz。

● 对上图的说明：
① 数据总线缓冲器：完成和系统数据线的配接。对外有8条数据线 D₇ ~ D₀

② 读写控制模块：选择芯片内部的控制寄存器和计数器，在读写命令的控制下对选中的端口进行读写操作。对外有5条引线。

③ 控制寄存器：寄存 CPU 对其初始化编程时写入的控制字，以决定计数器的工作方式和并设置读出命令。

④ 计数器：每个计数器对外有3条线
[1] GATE —— 控制信号。当 GATE_i = 1 时，每一个 CLK_i 信号(下降沿)的到来会使 “减1计数器” 减 1。
[2] CLK —— 计数脉冲输入信号
[3] OUT —— 计数器输出信号
[4] 计数初值 N 的计算公式为 $N=f_{CLK}/f_{OUT}$这个需要记住

⑤ 端口地址：（上图中的 A₀ 和 A₁）
在 $\overline{CS}=0$ 的前提下：
[1] A₁A₀ = 00，选中 0# 计数器
[2] A₁A₀ = 01，选中 1# 计数器
[3] A₁A₀ = 10，选中 2# 计数器
[4] A₁A₀ = 11，选中控制字寄存器

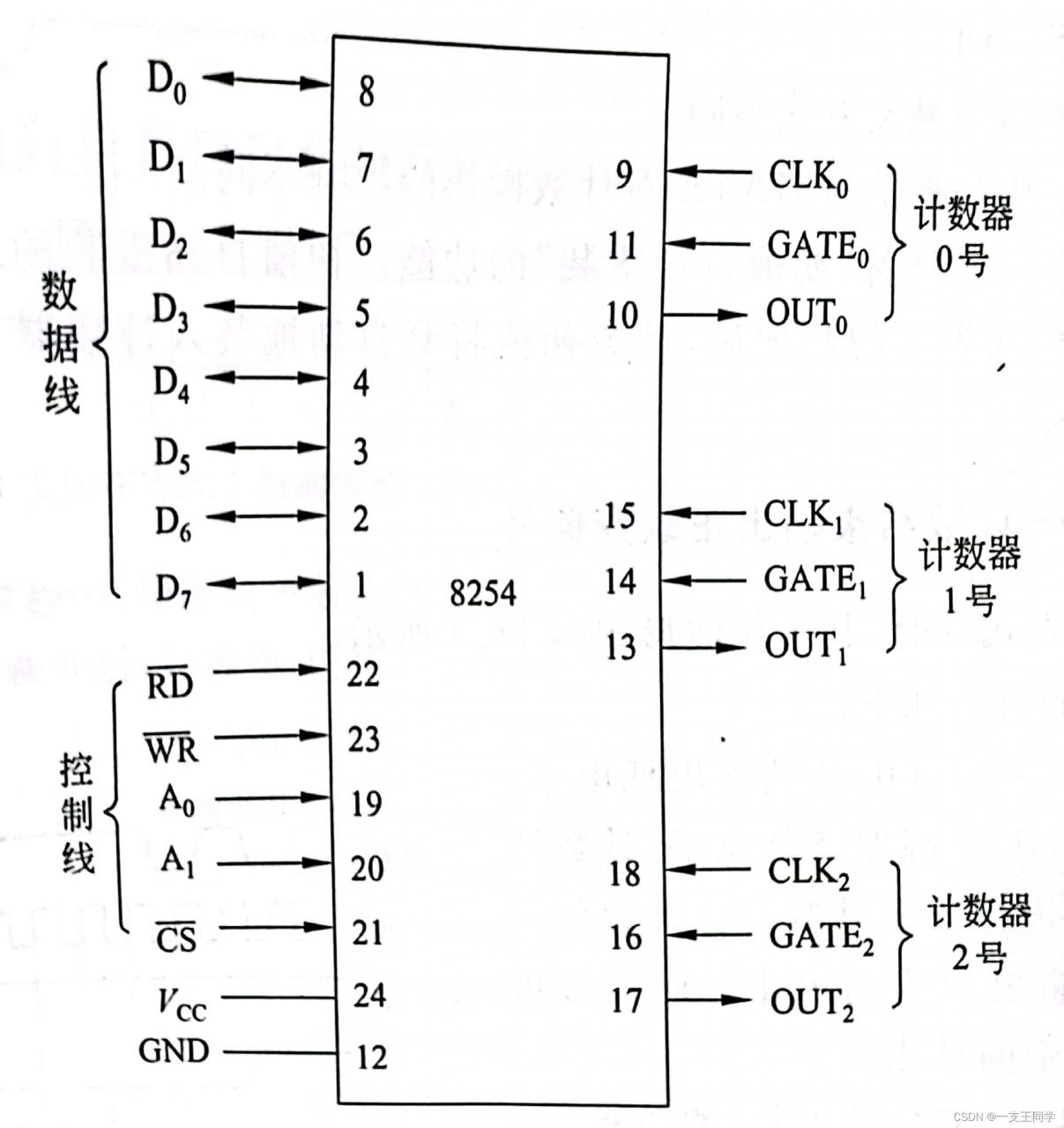

● 8254 的引脚功能：

◆ 对上图的说明：
① D₇ ~ D₀ 为数据线，与 CPU 数据线想连。
② $\overline{CS}$ 为片选信号输入端。
③ A₁、A₀ 为内部寄存器，接 CPU 的地址线。
④ $\overline{RD}$ 、$\overline{WR}$ 接收来自 CPU 的输入、输出读写命令。
⑤ GATE₀ ~ GATE₂、CLK₀ ~ CLK₂ 和 OUT₀ ~ OUT₂ 是3个计数器的外部引脚。

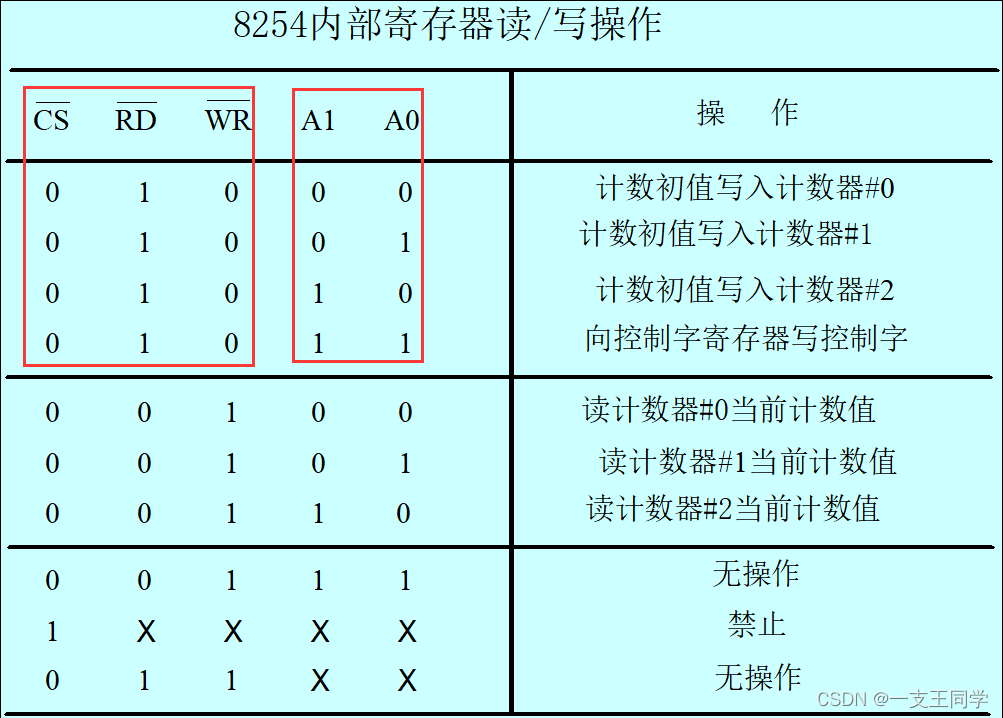

● $\overline{CS}$、$\overline{RD}$ 、$\overline{WR}$、A₁、A₀的配合使用表：

◆ 对上图的说明：因为 “CS” 头上有一横，说明低电平有效，也就是给 “0信号” 有效。

三、8254 的工作方式

● 8254 的3个计数器均有6种工作方式，其主要区别如下：
① 输出波形不同。
② 启动计数器的触发方式不同。
③ 计数过程中，门控信号GATE对计数器操作的影响不同。
④ 有的工作方式具备 “初值自动重装” 的功能。（初值自动重装的功能是当计数值减到规定的数值后，计数初值将会自动地装入计数器重新进行计数）

● 重点说明：这6种工作方式，均在 CLK 下降沿时计数一次。

3.1 方式 0 —— 计数结束输出正跃变信号（只作了解）

● 对上图的说明：
① 软件启动。计数值从 N 减到 0。减到 0 后 OUT 从 0 → 1。
② 方式 0 不具备“初值自动重装” 的功能。（故在需要初值重装时，要重新输入 N ）
③ GATE 为计数控制信号，当 GATE = 1 时，允许计数；当 GATE = 0 时，暂停/停止计数。

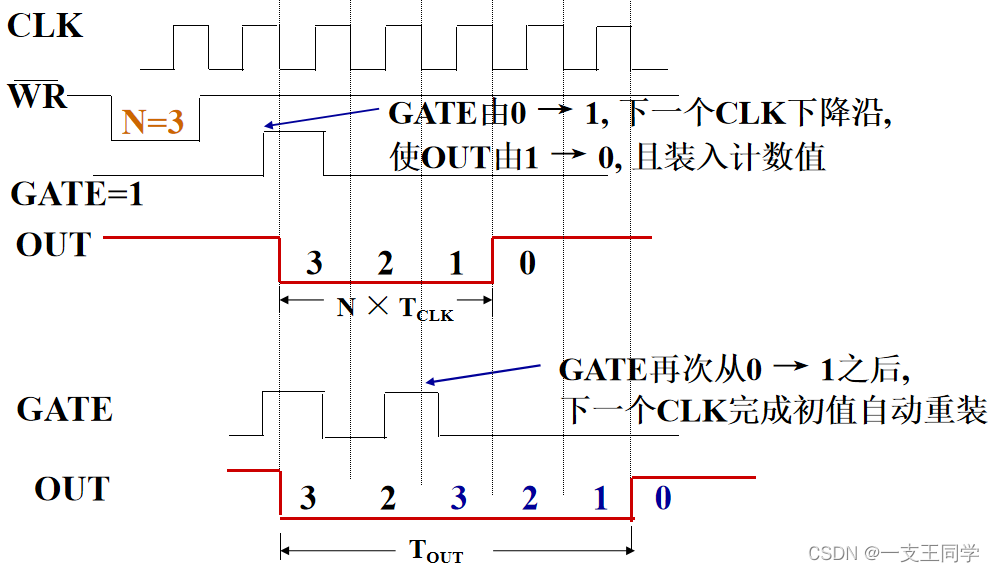

3.2 方式 1 —— 单脉冲发生器（只作了解）

● 对上图的说明：硬件启动。GATE 可以实现上图两个功能。（方式 1 不具备“初值自动重装” 的功能。在需要初值重装时，不需要重新输入 N，只需要重填 GATE 即可）

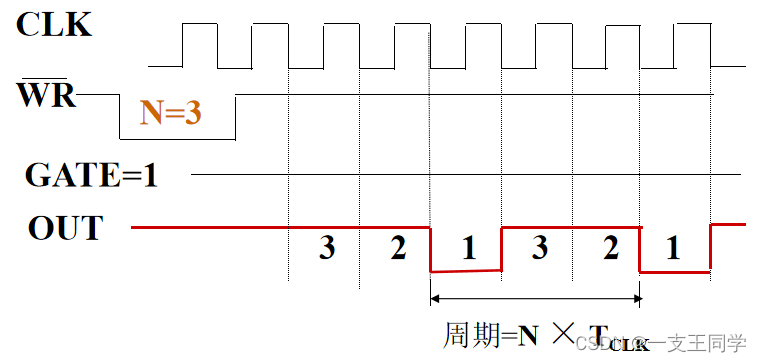

3.3 方式 2 —— 分频器⭐️⭐️⭐️

● 对上图的说明：软件启动。减1计数，减到1时 OUT 从1 → 0,下一 CLK 初值自动重装。所以 OUT 为周期性波形，输出负脉冲的宽度为一个T_CLK，周期 = N × T_CLK。方式 2 具备 “初值自动重装” 的功能。

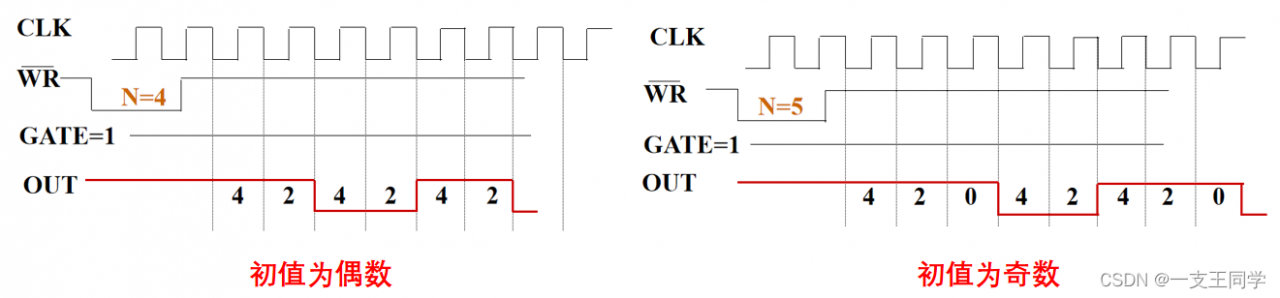

3.4 方式 3 —— 方波发生器⭐️⭐️⭐️

● 对上图的说明：软件启动。
① 减2计数，有初值自动重装功能。
② N = 偶数时，计数值减到上图所示的情况。计数值减到0时初值重装（减到0不代表上图显示出0），输出1:1连续波形。
③ N = 奇数时：
[1] 实际装入的初值以及自动重装的初值均为写入的初值减1。
[2] 输出正脉冲期间，减到-2时重新装初值。$输出正脉冲宽度=T_{CLK}\times (N+1)/2$
[3] 输出负脉冲期间，减到0时重新装初值。$输出负脉冲宽度=T_{CLK}\times (N-1)/2$

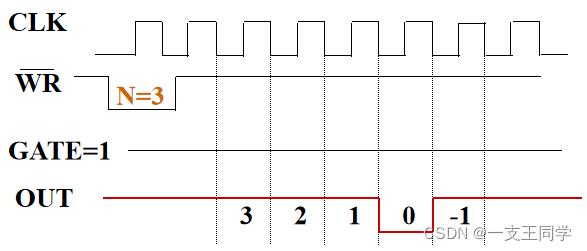

3.5 方式 4 —— 软件触发的单脉冲发生器（只作了解）

● 对上图的说明：软件启动。
① 减1计数,减到0有输出，无初值自动重装功能。
② GATE 为计数控制信号，当 GATE = 1 时，允许计数；当 GATE = 0 时，暂停/停止计数。

3.6 方式 5 —— 硬件触发的单脉冲发生器（只作了解）

● 对上图的说明：硬件启动，减1计数，减到0有输出。

四、8254 的控制字和编程方法

● 8254 的控制字有两个：【这两个控制字共用一个控制口地址，由标识位来区分】
① 方式控制字：用来设置计数器的工作方式。
② 读出控制字：用来设置读出命令。

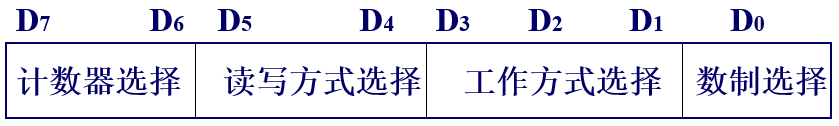

4.1 方式控制字

方式控制字的功能：选择一个计数器，确定工作方式，并规定初值的写入顺序和计数初值 (一串0、1代码) 的数制。

◆ 对上图的说明：
① 计数器选择：
D₇D₆ = 00 → 选择 0# 计数器,
D₇D₆ = 01 → 选择 1# 计数器
D₇D₆ = 10 → 选择 2# 计数器,
D₇D₆ = 11 → 读出控制字标志

② 读写方式选择：
D₅D₄ = 00 → 标志该命令为 “锁存命令”
D₅D₄ = 01 → 初值写入时，只写低8位，高8位自动补0；计数值读出时，只能读低8位。
D₅D₄ = 10 → 初值写入时，只写高8位，低8位自动补0；计数值读出时，只能读高8位。
D₅D₄ = 11 → 初值写入 / 计数值读出的顺序为先低8位，后高8位。

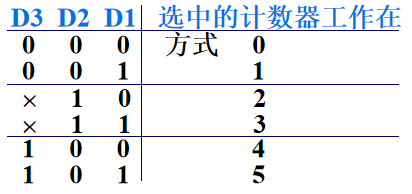

③ 工作方式选择：【如下图所示】

④ 数制选择：
D₀ = 0，计数初值为二进制数。（减1计数器按二进制规律减1。初值范围为 0000H ~ FFFFH，其中 0000H 代表 65536）
D₀ = 1，初值为 BCD 码数。（减1计数器按十进制规律减1。初值范围为 0000H ~ 9999H，其中 0000H 代表十进制数 10000）

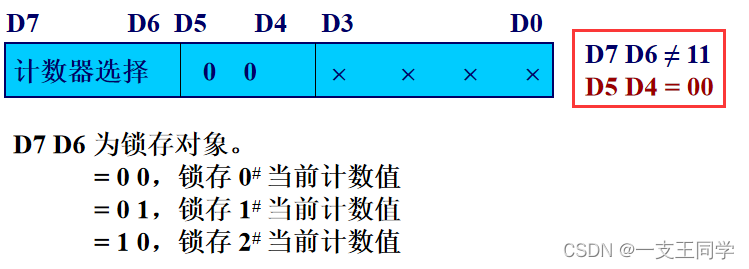

◆ 补充说明：锁存命令 —— D₅D₄ = 00 时，表示该命令为 “锁存命令”，此时后四位无效，如下图所示：

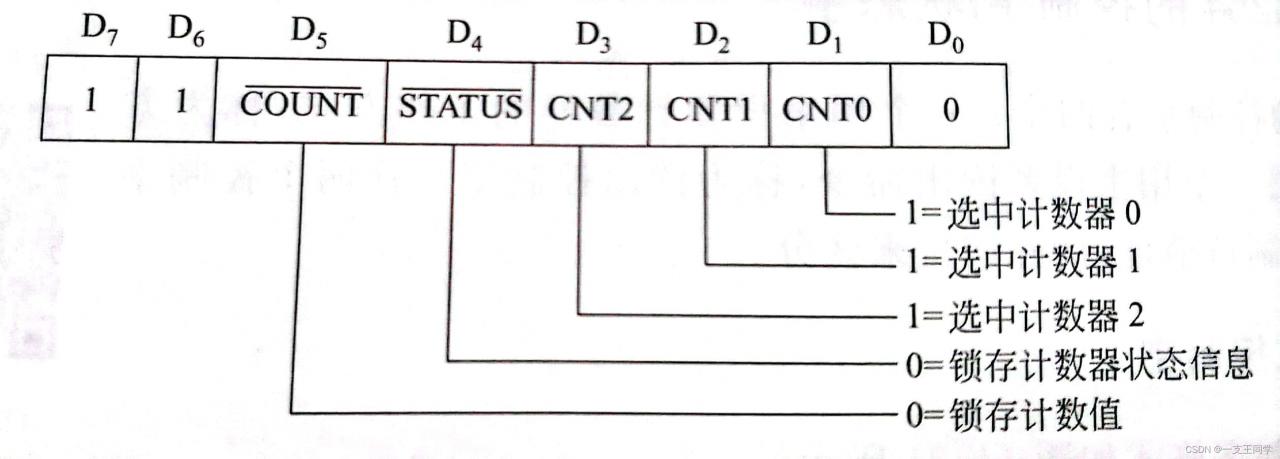

4.2 读出控制字

◆ 对上图的说明：读出命令是多通道的锁存命令，一条命令可以锁存3个计数器的计数值、计数器状态。（读出控制字的 D₇、D₆、D₀ 位必须分别为1、1、0，如上图所示）

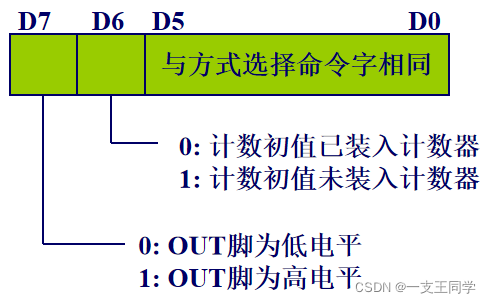

4.3 状态字

◆ 对上图的说明：D₅ ~ D₀ 的意义与方式控制字对应位的意义相同。（它用来表示计数器的状态，包括 OUT 在计数输出时是高电平还是低电平）

4.4 8254 的初始化编程 ⭐️⭐️

● 对 8254 一个计数器的初始化编程步骤：
① 向控制寄存器写入方式选择命令字。目的：选择一个计数器，并确定其工作方式和计数值（计数初值）的读 / 写顺序。
② 向选择的计数器写入计数初值。注意：如果方式选择命令字 D₀ = 0，则初值应是二进制, 否则初值应是 BCD 码数。

● 样例：设 8254 的口地址为 40H ~ 43H , 要求 2# 计数器工作在方式 3，计数初值 = 4000，写出 2# 的初始化程序段。

解法1: 设初值为二进制, 初值写入顺序为先低 8 位后高 8 位。
MOV 	AL, 10110110B	; 拆分为 10 11 011 0 → 2#计数器 + 先低8位后高8位 + 方式3 + 二进制
OUT		43H, AL
MOV		AX, 4000		; 装入初值。或者把 4000 → 0FA0H
OUT		42H, AL			; 先写低8位, 后写高8位
MOV		AL, AH
OUT		42H, AL


解法2: 设初值为二进制, 写入顺序为仅写高8位。
MOV 	AL, 10100110B	; 拆分为 10 10 011 0 → 2#计数器 + 只写高8位(低8位自动补零) + 方式3 + 二进制
OUT		43H, AL
MOV		AL, 40			; 高8位
OUT		42H, AL

注意：解法2是错误的, 因为数制选择的是“二进制”, 且 4000 = 0FA0H, 但其低 8 位是 A0(即10100000) 而不等于 00。
如果想改正的话，可以把 "10100110B" 最后的 “0” → “1”, 且 “40” → “40H”。[解释：40 的 BCD 码为 (0100 0000)B → (40)H]

解法3: 设初值为 BCD 码, 写入顺序为先低后高。
MOV		AL, 10110111B	; 拆分为 10 11 011 1 → 2#计数器 + 先低8位后高8位 + 方式3 + 十进制
OUT     43H, AL
MOV		AL, 0
OUT		42H, AL			; 先写低8位
MOV		AL, 40H
OUT		42H, AL			; 后写高8位


解法4: 设初值为 BCD 码, 仅写高8位。
MOV		AL, 10100111B	; 拆分为 10 101 011 0 → 2#计数器 + 只写高8位(低8位自动补零) + 方式3 + 十进制
OUT		43H, AL
MOV		AL, 40H			; 高 8 位
OUT		42H, AL

注意: 4000 的 BCD 码数应写成 4000H, 故解法3、解法4是正确的。

● 补充说明：
① 当计数初值 ≤ 9999时，“初值”选为二进制或 BCD 码都可以。
② 当计数初值 > 9999 时，“初值”只能选二进制。
③ 方式选择命令、锁存命令、读出命令必须写入控制口（即控制字）。
④ 关于锁存命令：当程序员要了解计数器的当前计数值时，先向控制口写入锁存命令，然后从选择的计数器端口读取当前计数值。【这一句话很重要，后面上机实验二的代码中就体现了这个】
⑤ 关于读出命令：读出命令也是锁存命令，如果在锁存计数值的同时，也锁存状态, 那么在随后对计数器读出时，先读出的是状态字，后读的是计数值。

程序中如何表示 BCD 码数?
设初值 = (1234)10
则 		MOV AX, 1234H    是正确的
写成   	MOV AX, 1234     是错误的

五、8254 在 PC 机中的应用

● 在微型计算机系统中，8254 是 CPU 外围支持的电路之一，提供动态存储器刷新定时、系统时钟中断及发声系统音调控制等功能。系统 8254 的初始化由 BIOS 在启动 DOS 时完成。

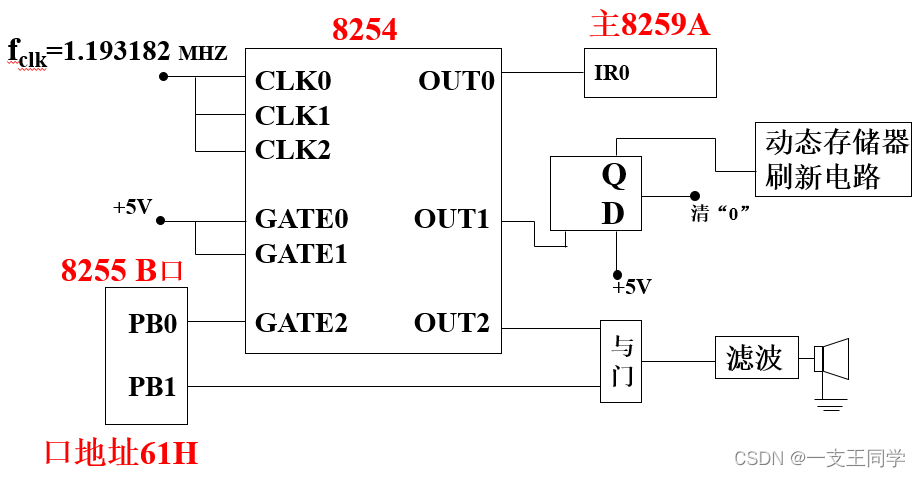

● 下图是 8254 在 IBM PC/AT 中的应用示意图：【嵌入在真实机器里面的】

● 下表是 8254 在 PC/AT 中的使用现状：【也就是说经常这么用】

◆ 对上表的说明：
① 首先注意，最后两列的关系是“倒数关系”。
② 前面讲了计数初值 N 的计算公式为 $N=f_{CLK}/f_{OUT}$。
③ 那么验证一下 1 #，N = 12H = 18，而 $f_{CLK}/N=1193182÷18=66287.8889\approx 66287$。注：PC系列机的输入频率一般为1.193182MHz。

● ROM-BIOS 中的3个计数器初始化程序段如下：【也就是说，真实的这种芯片里面，就编写了这些代码】

① 0# 计数器 工作在方式3，计数初值N = 0，OUT₀ = 周期为55ms的方波信号。
作用：每隔55ms通过中断系统提出一次日时钟中断请求。

MOV		AL, 00110110B	; 方式3, 二进制计数
OUT 	43H, AL
MOV 	AL, 0			; 初值为 0000H
OUT 	40H, AL

② 1# 计数器工作在方式2，计数初值N = 18, OUT₁ = 周期为15µs的连续脉冲。
作用：每隔15µs(向DMAC)提出一次“动态存储器刷新请求”。【计算机原理中有讲，为什么要动态刷新，为了使存储信息“寿命延长”、不丢失】

MOV 	AL, 01010100B	; 方式2, 只写低 8 位, 二进制计数
OUT 	43H, AL
MOV 	AL, 12H			; 初值为 12H
OUT 	41H, AL

③ 2# 计数器工作在方式3，初值 = 533H，为音响系统提供900Hz方波。

MOV 	AL, 10110110B	; 方式3, 二进制计数
OUT 	43H, AL
MOV 	AX, 0533H		; 初值为533H
OUT 	42H, AL			; 先写低 8 位
MOV		AL, AH
OUT 	42H, AL			; 再写高 8 位

◆ 注意：
① 用户程序禁止使用 1# 计数器。
② 用户程序可以使用 0#、2# 计数器。

六、8254 样例 —— 上机实验

6.1 实验一 —— 流光发生器设计 ⭐️⭐️

● 实验目的：掌握定时计数器/定时器8254的工作原理、工作方式、初始化编程及使用方法。

● 实验要求：编写程序实现 8254 的三个计数器输出不同周期的信号，控制发光二极管，达到流光效果。

;---------------------------------------------------+
;	计算机微机原理与接口计数实验							|
;		TPC-486实验箱连线图							|
;													|
;	author:	B19.....10 wly							|
;	Main refer 	→ P402-P403(textbook)				|
;	Other refer → P93(Experimental guide book)		|
;													|
;	实现功能: 8254的三个计数器输出不同周期				|
;	的信号，控制发光二极管，达到流光效果					|
;													|
;	实现功能: 8254的三个计数器输出不同周期				|
;	的信号，控制发光二极管，达到流光效果					|
;													|
;	8254的配置：										|
;	(1) 关闭实验箱电源（禁止带电插拔连线）				|
;	(2) 将8254的AO,A1接至扩展总线区A0,A1				|
;	(3) 将8254的/RD,/WR接至扩展总线区/IOR,/IOW;		|
;	(4) 将8254的/CS接至I/O地址区/220H-22FH;			|
;	(5) 将8254的OUT0,OUT1,OUT2接至LED显示区L7,L6,L5	|
;	(6) 将8254的GATEO,GATE1,GATE2接至扩展实验区+5V		|
;	(7) 将8254的CLKO,CLK1,CLK2接至时钟500K,100K,1K	|
;	注: 我们的小组的三个CLK接一样的时钟频率也可以			|
;													|
;---------------------------------------------------+

.586
CODE SEGMENT USE16
ASSUME CS:CODE
;-------------------------------------------------
DATA SEGMENT USE16
Control_1  	EQU 00110110B 	; 0号 +先写低8后写高8位 +方波 +二进制
Control_2  	EQU 01110110B 	; 1号 +先写低8后写高8位 +方波 +二进制
Control_3  	EQU 10110110B 	; 2号 +先写低8后写高8位 +方波 +二进制

Cou_addr_1	EQU 220H      	; 0号计数器口地址
Cou_addr_2  EQU 221H      	; 1号计数器口地址
Cou_addr_3  EQU 222H      	; 2号计数器口地址
Cont_Word  	EQU 223H      	; 控制口地址

; CLK_Input_Frequence is in the experimental guide book.
Counter_0   EQU  0C350H 	; 周期 0.1s →10Hz    →初值 N =500000/10  =50000 =C350H
Counter_1   EQU  9C40H 		; 周期 0.4s →2.5Hz   →初值 N =100000/2.5 =40000 =9C40H
Counter_2   EQU  640H 		; 周期 1.6s →0.625Hz →初值 N =1000/0.625 =1600  =640H
DATA ENDS
;-------------------------------------------------

Begin:
	NOP  	; 空耗一个周期(启动延时)
	MOV 	DX, Cont_Word  	; 写入控制字(计数器0)
	MOV 	AL, Control_1
	OUT 	DX, AL
	MOV 	AX, Counter_0  	; 写入初值(计数器0)
	MOV 	DX, Cou_addr_1
	OUT 	DX, AL		   	; 先写低 8 位, 再写高 8 位
	MOV 	AL, AH
	OUT 	DX, AL

	MOV 	DX, Cont_Word  	; 写入控制字(计数器1)
	MOV 	AL, Control_2
	OUT 	DX, AL
	MOV 	AX, Counter_1   ; 写入初值(计数器1)
	MOV 	DX, Cou_addr_2
	OUT 	DX, AL			; 先写低 8 位
	MOV 	AL, AH
	OUT 	DX, AL			; 再写高 8 位

	MOV 	DX, Cont_Word  	; 写入控制字(计数器2)
	MOV 	AL, Control_3
	OUT 	DX, AL
	MOV 	AX, Counter_2   ; 写入初值(计数器2)
	MOV 	DX, Cou_addr_3
	OUT 	DX, AL
	MOV 	AL, AH
	OUT 	DX, AL

Wait_T:     	; 为什么要一直空转？因为要一直进行流光信号输出
	NOP			; 空耗一个周期
	JMP 	Wait_T

CODE ENDS
END Begin

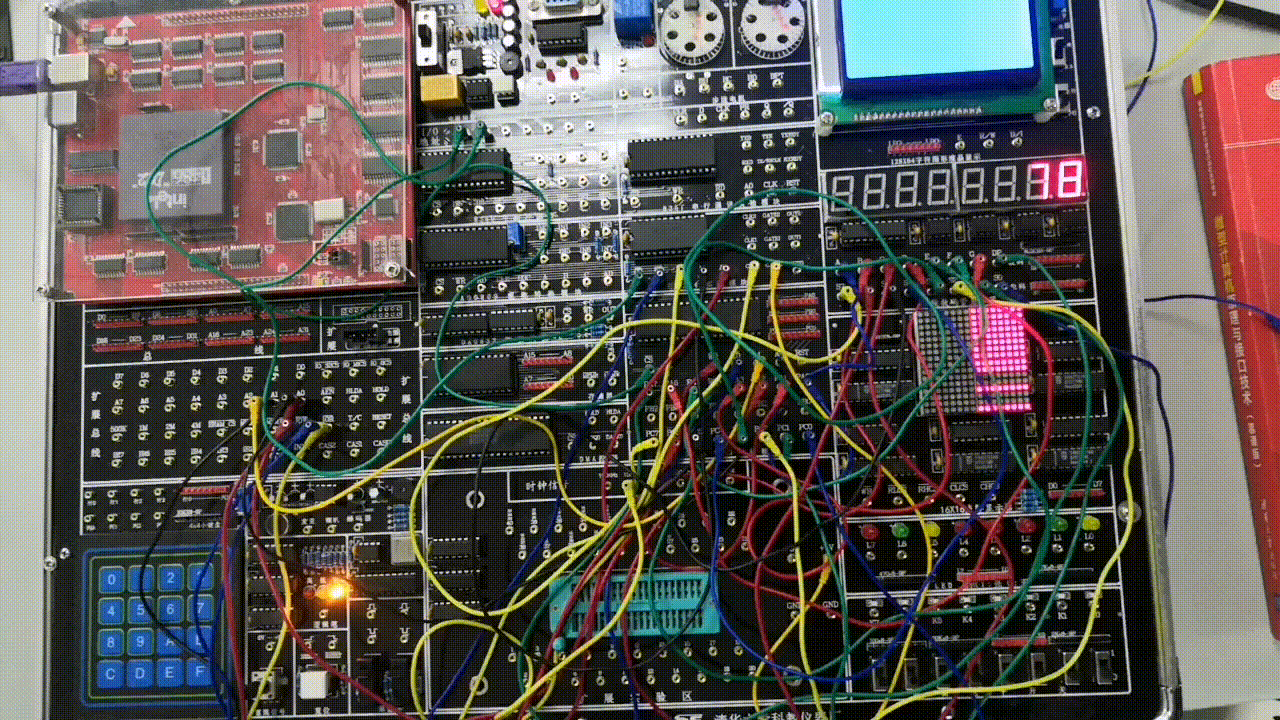

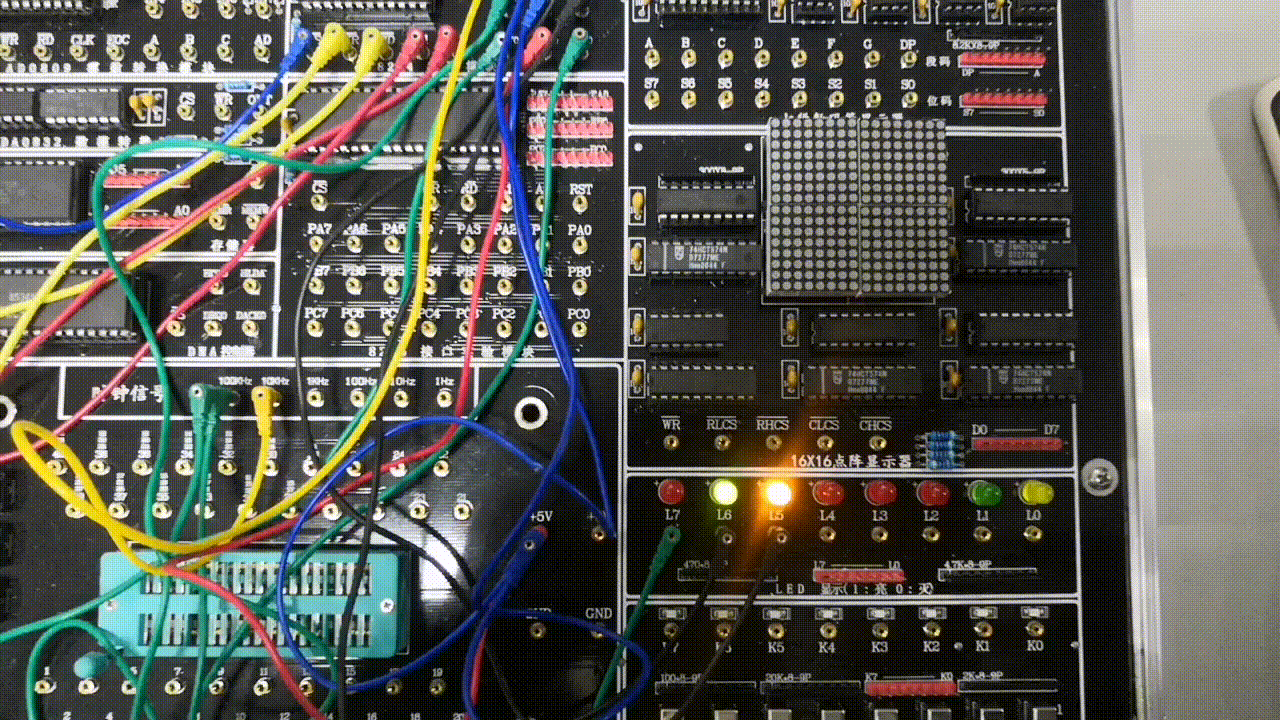

● 运行结果：

● 运行结果分析：8254 的三个计数器输出不同周期的信号，三个发光二极管按不同频率闪烁，展现出了流光效果。

● 实验相关结论：
① 初值 $N$、时钟频率 $f_{CLK}$ 和输出频率 $f_{OUT}$ 三者之间的关系为：$f_{OUT}=f_{CLK}/N$
② 如果我们要输出频率不同的信号，我们一方面可以使三个灯的N相同，仅 $f_{CLK}$ 不同；另一方面也可以使三个灯的 $f_{CLK}$ 相同，仅 $N$ 不同。当然也可以三个灯的 $N$ 和 $f_{CLK}$ 都不相同。

6.2 实验二 —— 8254工作方式检测程序的设计 (结合8255) ⭐️⭐️

● 实验目的：学习并行接口 8255A 的工作原理及编程、定时/计数器 8254 的工作原理、数码管的工作原理及编程，运用微机接口技术，完成8254工作方式检测程序的设计。

● 实验要求：在微机实验装置上完成相应硬件电路连接,设计程序实现：对定时/计数器 8254 进行初始化编程，指定工作方式； 对并行接口 8255A 进行初始化编程，指定工作方式； 读出 8254 被测计数器的当前计数值，并在数码管上显示。

;-----------------------------------------------+
;	计算机微机原理与接口计数实验						|
;		TPC-486实验箱连线图						|
;												|
;	Author:B19....10 wly						|
;	Time:2021/12/30								|
;												|
;	[1]8254的配置：								|
;		CS: 220H-22FH							|
;		WR: IOW									|
;		RD: IOR									|
;		Al: A1,   A0: A0						|
;		GLKO: 单脉冲								|
;		GATEO: +5V								|
;												|
;	[2]8255的配置：								|
;		CS: 210H-21FH							|
;		WR: IOW									|
;		RD: IOR									|
;		Al: A1,   A0:  A0						|
;		PA0-PA7: 数码管A,B,C,D,E,F,G,DP			|
;		PC0: 数码管S0							|
;-----------------------------------------------+

.586
;-------------------------------------------------
DATA SEGMENT USE16
BUF DB 3FH, 06H, 5BH, 4FH, 66H, 6DH, 7DH, 07H, 7FH, 6FH 	; 0 ~ 9 的段型码
DATA ENDS
;-------------------------------------------------
CODE SEGMENT USE16
ASSUME CS:CODE,DS:DATA
BEG:
	MOV 	AX,DATA
    MOV 	DS,AX
    MOV 	DX,223H			; 8254 的控制口
    MOV 	AL,00010100B 	; 方式控制字：0号计数器+低8位写入+方式2+二进制
    OUT 	DX,AL			; AL → DX 指向的端口

    MOV 	DX,220H			; 8254 的 0 号计数器
    MOV 	AL,09H			; 设初值为 9
	OUT 	DX,AL			; AL → DX 指向的端口
	MOV 	DX,213H 		; 8255 的方式选择控制字
    MOV 	AL,10000000B   	; 基本型输入输(只用 A 口，方式0 + 输出)
    OUT 	DX,AL			; AL → DX 指向的端口
    MOV 	BX,OFFSET BUF

DISP:
	MOV 	DX,223H			; 再次初始化 8254A
	MOV 	AL,0H			; 0号计数器+计数锁存(以便读出),注：只需设置前 4 位 ————> >>> 就是这句话, 锁存命令的体现 <<<
	OUT 	DX,AL			; AL → DX 指向的端口

	MOV 	DX,220H			; 0 号计数器地址
	IN 		AL,DX			; DX 指向的端口 → AL(把当前计数值读出给AL)
	MOV 	AH,0 			; 高 8 位置 0

	MOV 	SI,AX			; 读偏移量(AL) → SI
	MOV 	DX,210H
	MOV 	AL,[BX+SI]		; 找到段型码
	OUT 	DX,AL
	JMP 	DISP			; 反复执行(来一个单脉冲就执行一轮循环)

	MOV 	AH,4CH
	INT 	21H				; 返回 DOS
CODE ENDS
END BEG
;-------------------------------------------------

◆ 补充说明：结合上述注释，明白所有 IN 和 OUT 分别干了什么事，能完全看懂，那么你就基本掌握了 8254 的重要知识点。

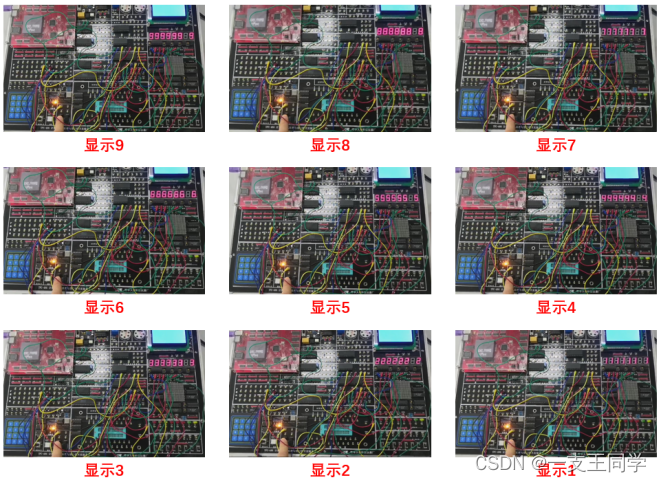

● 运行结果：

● 运行结果分析：初值为9，除 PC₁ 位，其余位都显示，并依次递减显示直到1 ，然后由重新赋值为9。（注意：需要了解 “段码液晶屏” 的工作特点 ——> 段选、位选 等基础知识，才能明白为什么 PC₁ 不亮，这个老师上课没讲，只做了解）

● 实验相关结论：
① 8254 工作在方式2(分频器)时，在写入控制字后，OUT 输出为高电平，写入计数初值后，如果 GATE 为高电平，计数器便开始减1计数，当计数值减到1时，OUT 输出低电平，再经过一个 CLK 周期时，又变为高电平，并且计数初值自动重装，计数器开始重新计数，周而复始。
② 如果我们的 8254 采用的是方式3(方波发生器)，如果写入的初值是 “9”，那显示屏能依次显示 “8、6、4、2、0、8、6、…” 。但是如果我们写入的初值是 “8” 时，那显示屏只能依次显示 “8、6、4、2、8、6、…”。这是因为:
[1] 当计数初值为偶数时，每来一个 CLK 脉冲，计数值就减2，当计数值减到0输出端将自动改变极性，内部完成初值自动填装，继续计数。
[2] 当计数初值为奇数时，每来一个 CLK 脉冲，计数值就减2，但它输出脉冲宽度有正负之分。$正脉冲宽度=T_{CLK}(N+1)/2$，而 $负脉冲宽度=T_{CLK}(N-1)/2$ 。在输出正脉冲期间时，计数器只有减到-2时，输出端才变成低电平，内部完成初值重装。而在输出负脉冲期间，计数器只需要减到0，输出端就会变为高电平，内部完成初值重装。而且，当计数初值为奇数时，实际重装的初值为编程时写入的初值减1。

● 最后小编还和好朋友一起做了个拓展实验，成功实现下图所示的功能：

● 开源代码如下：

;-----------------------------------------------+
;	计算机微机原理与接口计数实验						|
;		TPC-486实验箱连线图						|
;												|
;	author:	wly、cbw							|
;												|
;	实现功能: 数字8~1依次在S7~S0位分别单独显示		|
												|
;	[1]8254的配置：								|
;		CS: 220H~22FH							|
;		WR: IOW									|
;		RD: IOR									|
;		Al: A1,   A0: A0						|
;		GLKO: 接100MHz、10MHZ, 都可以试一试		|
;		GATEO: +5V								|
;												|
;	[2]8255的配置：								|
;		CS: 210H~21FH							|
;		WR: IOW									|
;		RD: IOR									|
;		Al: A1,   A0: A0						|
;		PA0~PA7: 数码管A,B,C,D,E,F,G,DP			|
;		PC0~PC7: 数码管S0~S7						|
;-----------------------------------------------+

.586
;-------------------------------------------------
DATA SEGMENT USE16
BUF 	DB 3FH, 06H, 5BH, 4FH, 66H, 6DH, 7DH, 07H, 7FH, 6FH ; 0~9 的段型码
LOCAT 	DB 80H, 40H, 20H, 10H, 08H, 04H, 02H, 01H			; 8 个位选码
DATA ENDS
;-------------------------------------------------
CODE SEGMENT USE16
ASSUME CS:CODE, DS:DATA
BEG:
	MOV 	AX, DATA
    MOV 	DS, AX
    MOV 	DX, 223H		; 8254 的控制口
    MOV 	AL, 00010100B 	; 方式控制字：0号计数器+低8位写入+方式2+二进制
    OUT 	DX, AL			; AL → DX 指向的端口

    MOV 	DX, 220H		; 8254 的 0 号计数器
    MOV 	AL, 09H			; 设初值为 9
    OUT 	DX, AL			; AL → DX 指向的端口

    MOV 	DX, 213H 		; 8255 的方式选择控制字
    MOV 	AL, 10000000B   ; 基本型输入输(只用 A 口，方式0 + 输出)
    OUT 	DX, AL    		; AL → DX 指向的端口

DISP:
	MOV 	DX, 223H		; 再次初始化 8254A
	MOV 	AL, 0H			; 0号计数器+计数锁存(以便读出),注：只需设置前 4 位
	OUT 	DX, AL			; AL → DX 指向的端口

	MOV 	DX, 220H		; 0 号计数器地址
	IN 		AL, DX			; DX 指向的端口 → AL(把当前计数值读出给AL)
	MOV 	AH, 0 			; 高 8 位置 0

	MOV 	SI, AX			; 读 "数组(0~9)" 的偏移量(AL) → SI

	MOV 	BX, OFFSET BUF
	MOV 	DX, 210H		; A 口地址
	MOV 	AL, [BX+SI]		; 找到段型码 → AL
	OUT 	DX, AL			; AL → DX 指向的端口

	MOV 	BX, OFFSET LOCAT
	MOV 	DX, 212H        ; C 口地址
	DEC     SI				; 因为只用显示 S0~S7, 所以要减 1
    MOV 	AL, [BX+SI]		; 找到位选码 → AL
    OUT 	DX, AL			; AL → DX 指向的端口

	MOV 	ECX, 2000		; 设置一个物理延迟, 避免刷新地过快(眼睛看不出来)
DELAY:
	LOOP 	DELAY
	JMP 	DISP			; 反复执行(来一个单脉冲就执行一轮循环)

	MOV 	AH, 4CH
	INT 	21H				; 返回 DOS
CODE ENDS
END BEG
;-------------------------------------------------

◆ 补充说明：结合上述注释，明白所有 IN 和 OUT 分别干了什么事，包括 LOCAT(Location的缩写) 是用来干什么的，能完全看懂，那么你就基本掌握了 “8254 + 段码液晶屏的工作特点 —— 段选、位选” 等知识点。

七、参考附录

[1]《微型计算机原理与接口技术(慕课板)》
清华大学出版社

[2]《微型计算机原理与接口技术实验指导(第2版)》
清华大学出版社

上一篇文章链接:【计算机原理与接口技术(UNIX)⑱】——并行 I/O 接口 [ 芯片8255A ].

✅ 《微型计算机原理与接口技术》完结篇

完结打卡
2022/01/06
