eps导入坐标文件_巧用软件快速把已知坐标导入测量设备或采集坐标点绘入Cad

开篇：现场工作中我们常常需要把Cad或已知坐标点录入GPS或全站仪等测绘仪器中；或者把现场采集的坐标点导入到电脑，有时绘入Cad中。如果数量少可以手工录入，往往浪费时间且容易出错。现在就教大家利用软件来节约时间和提高准确度。

1.已知坐标导入测量设备Cad内坐标点生成坐标点导入放样

1.1 Cad内坐标点生成(需要用到免安装小软件“CAD坐标导出到EXCEL”)

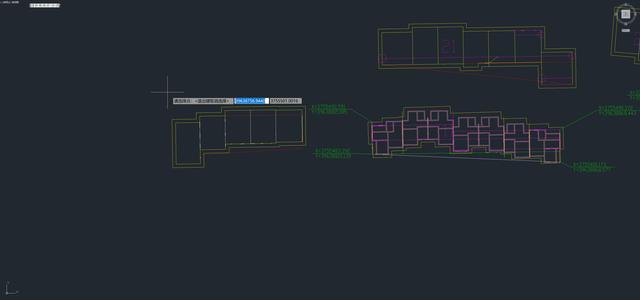

CAD定位图纸打开情况下，小软件打开置顶，点击拾取点按钮

鼠标点取待测点

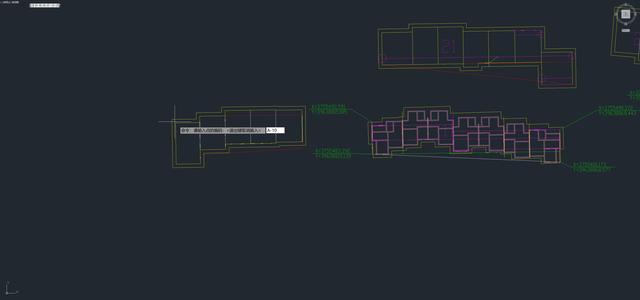

空格或回车后输入点编号

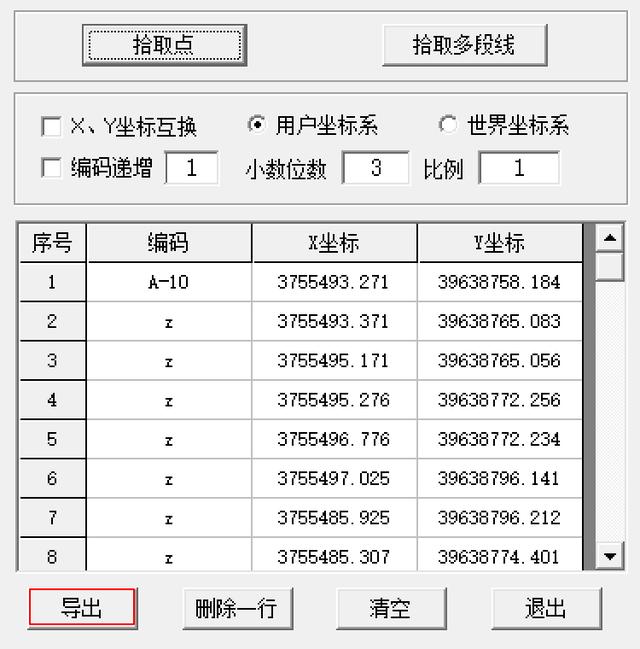

待测点取完后点击“导出”

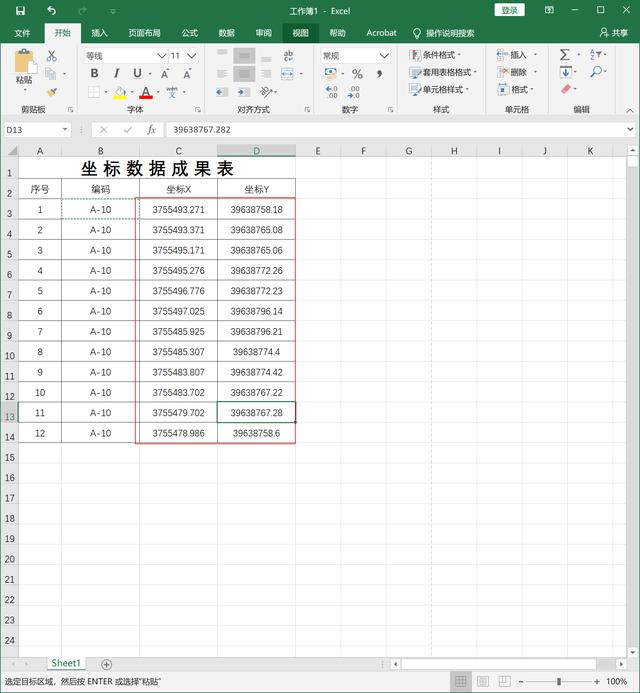

自动生成Excel文件，注意坐标点保留三位小数

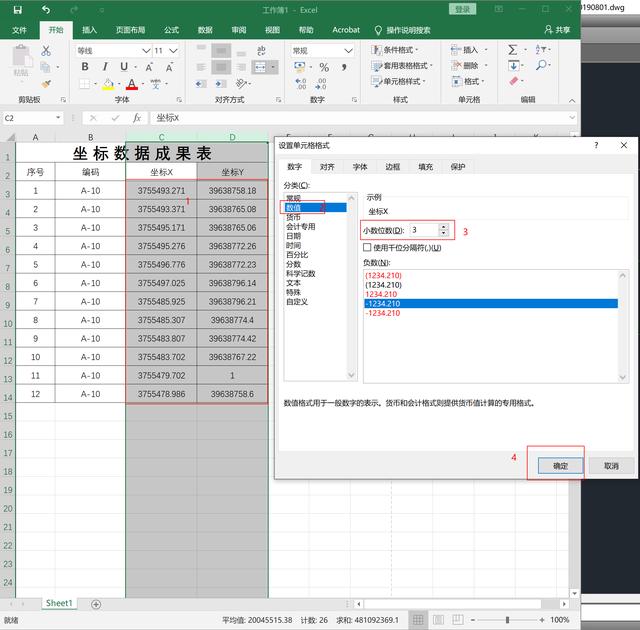

选中数据，鼠标右键设置3位小数

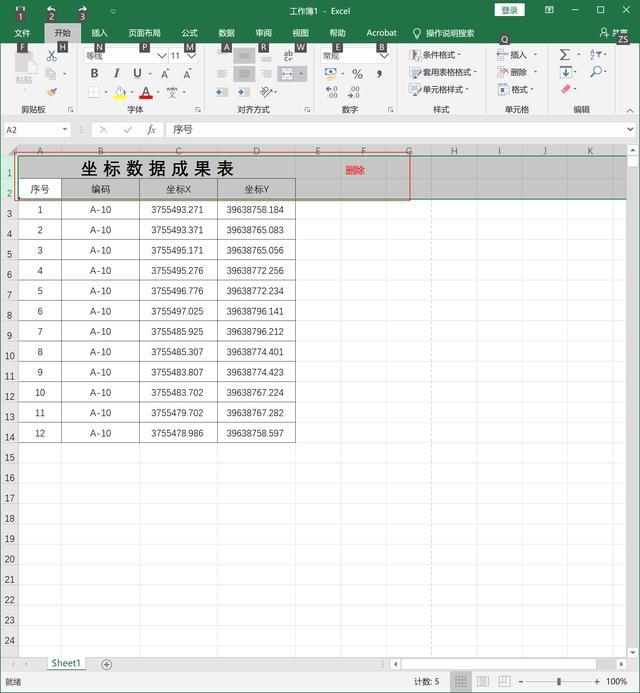

删除表头(仪器不需要)

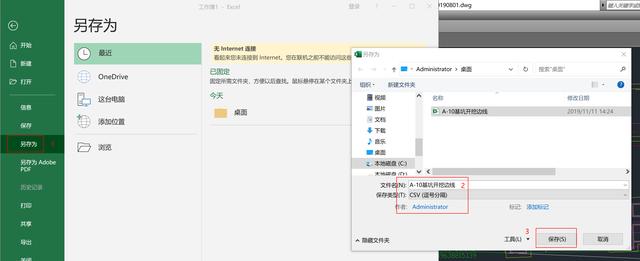

储存文件为CSV格式(测量仪器文件格式)

文件导入(拷贝)仪器

现场放样坐标点

2.采集坐标点绘入Cad测绘坐标点导出坐标点绘入Cad

现场测绘

坐标点导出到电脑(略)

坐标点绘入Cad

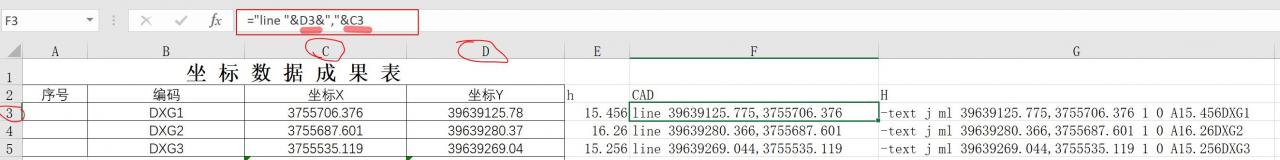

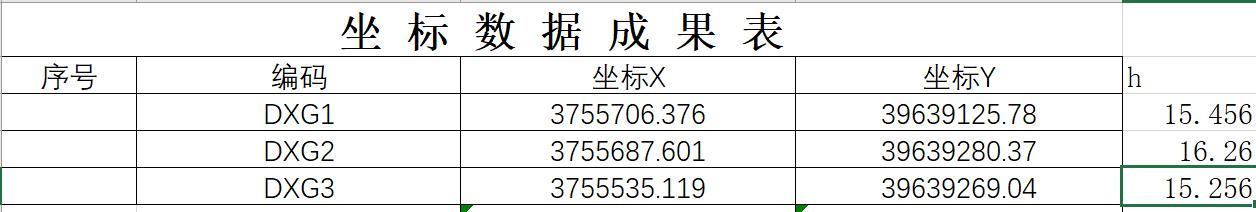

用Excel打开导出的测绘数据

="line "&D3&
