实验02 类 图 (1)

1.实验目的
(1) 熟悉Rose的工作环境； (2) 了解正向工程和逆向工程；
(3) 掌握类图的基本概念和类之间的关系； (4) 掌握用Rose绘制类图方法。
2.实验内容

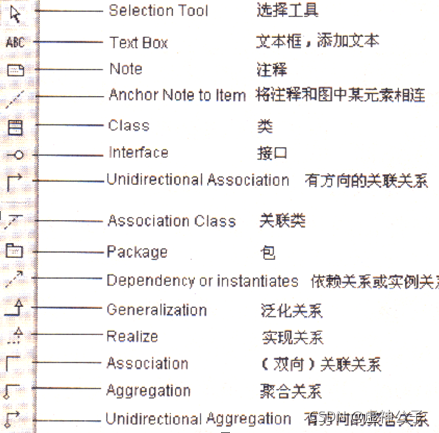

一、熟悉Rose的工作环境(类图工具栏)。

二、1.绘制类图(文件名命名为CustomerAddress.mdl)；2.用正向工程生成Java代码框架；3.比较代码和模型，分析其含义。

public class Customer
{
   public Address theAddress;
   public Customer()
   {
   }
}

public class Address
{
   public Address()
   {
   }
}

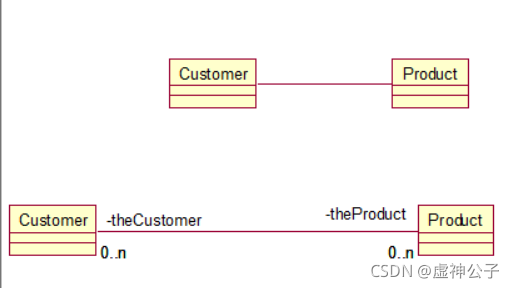

三、1.绘制类图(文件名命名为CustomerProduct.mdl)；2.用正向工程生成Java代码框架；3.比较代码和模型，分析其含义；3.增加关联的多种性，生成Java代码框架，分析其含义。

public class Customer
{
   public Product theProduct;
   public Customer()
   {
   }
}
public class Product
{
   public Customer theCustomer;
   public Product()
   {
   }
}

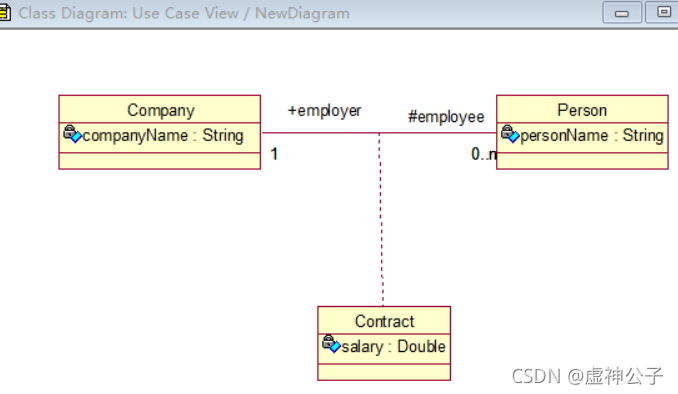

四、1.绘制类图(文件名命名为CompanyPerson.mdl)；2.用正向工程生成Java代码框架；3.比较代码和模型，分析其含义。

public class Contract
{
   private Double salary;
   public Contract()
   {
   }
}
public class Person
{
   private String personName;
   protected Company employer;
   public Person()
   {
   }
}
public class Company
{
   private String companyName;
   protected Person employee[];
   public Company()
   {
   }
}

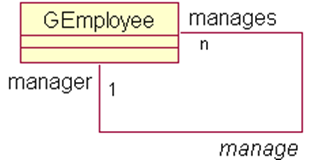

五、1.绘制类图(文件名命名为GEmployee.mdl)；2.用正向工程生成Java代码框架；3.比较代码和模型，分析其含义。

public class GEmployee
{
   GEmployee manages;
   GEmployee manager;
   public GEmployee()
   {
   }
}

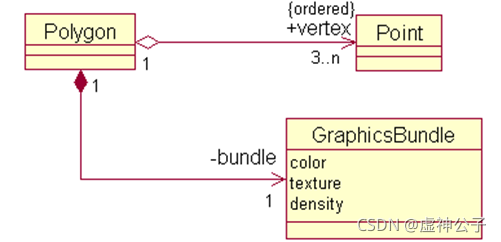

六、绘制类图(文件名命名为Polygon.mdl)

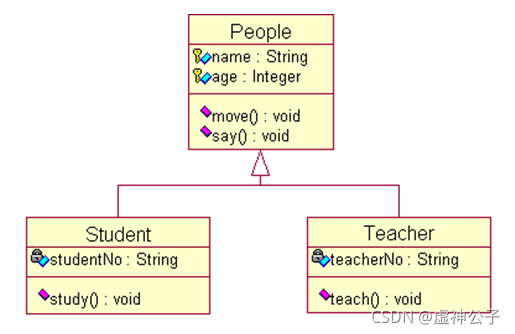

七、1.绘制类图(文件名命名为StudentTeacher.mdl)；2.用正向工程生成Java代码框架；3.比较代码和模型，分析其含义。

public class People
{
   private String name;
   private Integer age;
   public People()
   {
   }
   public void move()
   {
   }
    public void say()
   {
   }
}
public class Student extends People
{
   private String studetNo;
   public Student()
   {
   }
   public void study()
   {
   }
}
public class Teacher extends People
{
   private String teacherNo;
    public Teacher()
   {
   }
   public void teach()
   {
   }
}

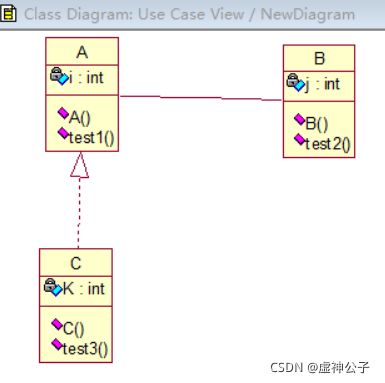

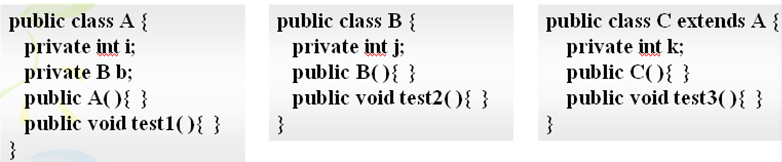

八、根据以下Java代码画出类图。(文件名命名为ABC.mdl)

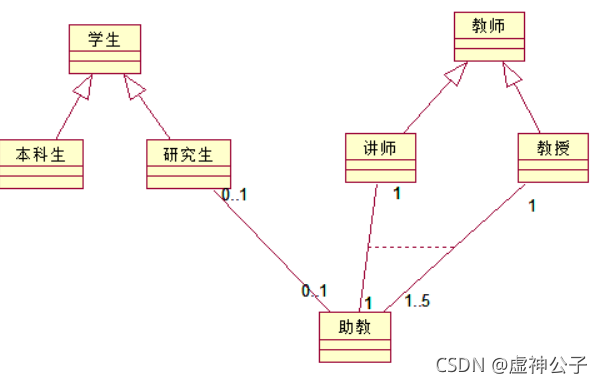

九、根据下面的陈述画出类图。(文件名命名为助教.mdl)
1)学生包括本科生和研究生两种；
2)研究生的一部分，利用课余时间担任助教；
3)教师包括助教、讲师和教授三种；
4)一名助教可以为一位讲师或一位教授助课；一位讲师只能有一名助教；一位教授可以有5名助教。
