ⅰ.设计题目：
已知某LIT系统的差分方程为：
3y(n)-4y(n-1)+2y(n-2)=x(n)+2x(n-1)
计算n=[-20:100]时的系统单位冲激响应。
ⅱ.设计要求：
本课程设计应满足以下要求:
1.
实用性:设计的典型函数应该能够正确运行.
2. 可读性:源程序代码清晰,有层次,主要程序段有注释.
ⅲ.设计目的：
在学习了数字信号处理这门课程后，按照基本原理,综合运用所学的知识,利用Matlab
,掌握系统的单位冲激响应内容，由给定的差分方程求解系统的单位冲激响应h(n).
ⅳ.设计原理：
根据给定的差分方程：
3y(n)-4y(n-1)+2y(n-2)=x(n)+2x(n-1)
利用z变换，求出H(z),再通过求其逆变换，得到系统单位冲激响应h(n)。
ⅴ.具体算法：
第一步，根据差分方程：
3y(n)-4y(n-1)+2y(n-2)=x(n)+2x(n-1)

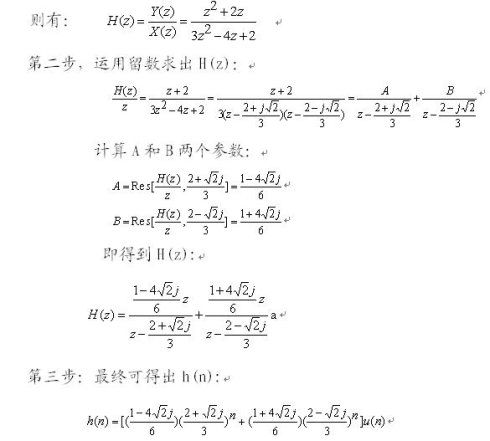

用z变换求出H(z)的表达式，原式可化为：
ⅵ.MATLAB源程序：
计算系统单位冲激响应源程序：
num=[1,2,0];
den=[3,-4,2];
n=[-20:100];
hn=dimpulse(num,den)
hn=dimpulse(num,den);
stem(hn);
title('LTI系统的单位冲激响应')
ⅶ.系统仿真结果：
(1).LTI系统的单位冲激响应的计算结果：
h(n) =
0.3333 1.1111 1.2593
0.9383
0.4115
-0.0768
-0.3768
-0.4512
-0.3504 -0.1664 0.0117 0.1266
0.1609 0.1302
0.0663 0.0016
-0.0421 -0.0571 -0.0482
-0.0261
-0.0027 0.0138
0.0202
0.0177
0.0102
0.0018
-0.0045 -0.0071
-0.0065 -0.0039 -0.0009 0.0014
0.0025 0.0024

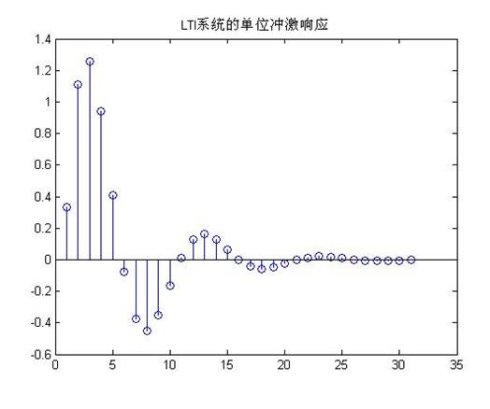

LTI系统的单位冲激响应的结果图：
ⅷ.运算结果验证：
在matlab中输入以下程序进行验证：
num=[1,2,0];
den=[3,-4,2];
disp(‘系统传递函数H(z)’)；
printsys(num,den,‘z’)；
disp(‘转为零极点增益模型’)；
[z1,p1,k1]=tf2zp(num,den)
disp(‘转为零极点留数模型’);
[r1,p1]=residue(num,den)
h(n)=dimpulse(num,den)
输出结果为：
系统传递函数H(z)
num/den =
z^2 + 2 z
---------------
3 z^2 - 4 z + 2
转为零极点增益模型
z1 = 0
-2
p1 =0.6667 + 0.4714i
0.6667 - 0.4714i
k1 =0.3333
转为零极点留数模型
r1 =0.5556 - 0.5500i
0.5556 + 0.5500i
p1 =0.6667 + 0.4714i
0.6667 - 0.4714i
h(n)=
0.3333 1.1111 1.2593 0.9383
0.4115
-0.0768
-0.3768 -0.4512
-0.3504 -0.1664 0.0117 0.1266
0.1609 0.1302
0.0663 0.0016
-0.0421 -0.0571 -0.0482 -0.0261
-0.0027 0.0138
0.0202 0.0177
0.0102
0.0018 -0.0045
-0.0071
-0.0065 -0.0039 -0.0009 0.0014
0.0025 0.0024
ⅸ.对其进行理论验证：
当n=0时，
当n=1时，
同理可证，当n=2,3,……时，结果均与源程序运行结果相符，此实践课题已正确完成。
