数显表是一种用于将过程控制系统中的模拟量信号转换为数字显示的仪表。相较于早期使用的指针式显示仪表，数显表具有体积小，显示精度高，数据显示直观等优点。与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制。
在自动化行业中，数显表是被广泛运用于过程控制系统中，在DCS系统中，主控面板显示总要的过程参数，如系统总的功率显示、电压电流显示、实时产出显示等。这里就数显表的使用方法给大家分享如下。

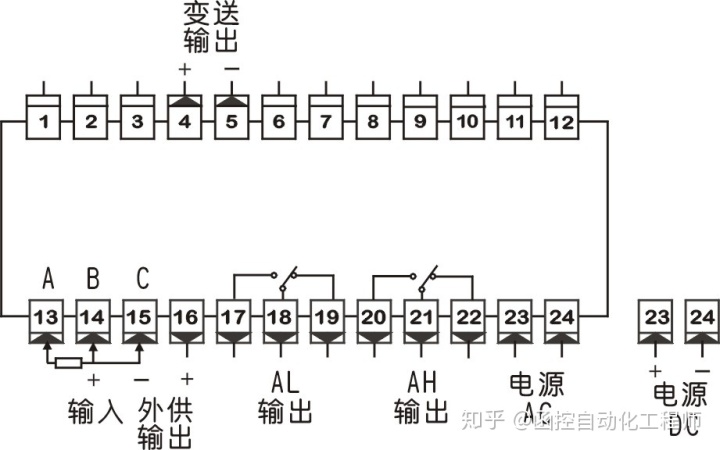

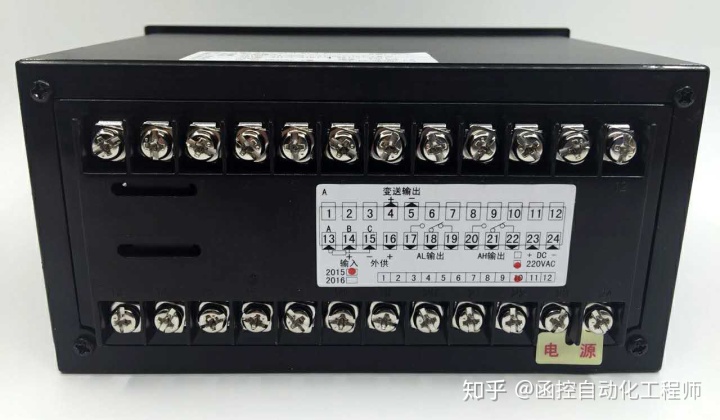

以下为一款数显表的背面接线图：
数显表的基本功能介绍如下：
- 误差小于0.5%F.S，并具备调校、数字滤波功能

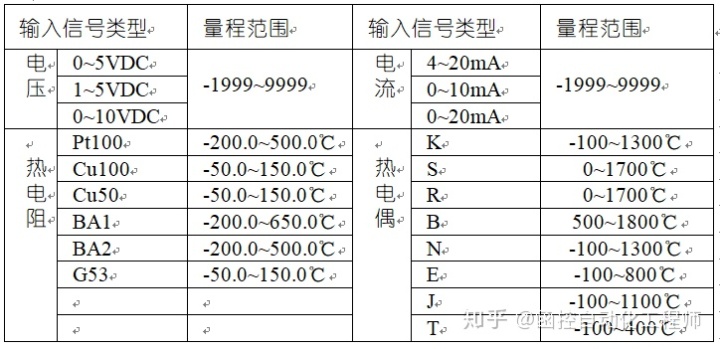

- 适用于标准电压、电流、热电阻、热电偶等信号类型
- 2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
- 变送输出（选装），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

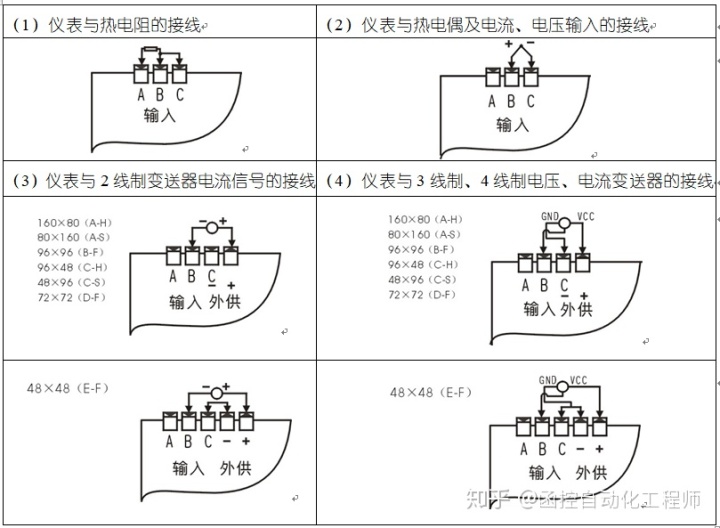

从以上接线图及介绍中可以看出，数显表的接线非常简单，仅需接入电源和显示信号即可工作。且可以对显示模拟量信号进行滤波、可接入多种类型的信号、具有上下限报警输出、还可以选配变送输出。这些功能对于在自动化系统中，仅仅想把过程模拟量显示出来，而无需进行过多的控制的场景是非常适用的。

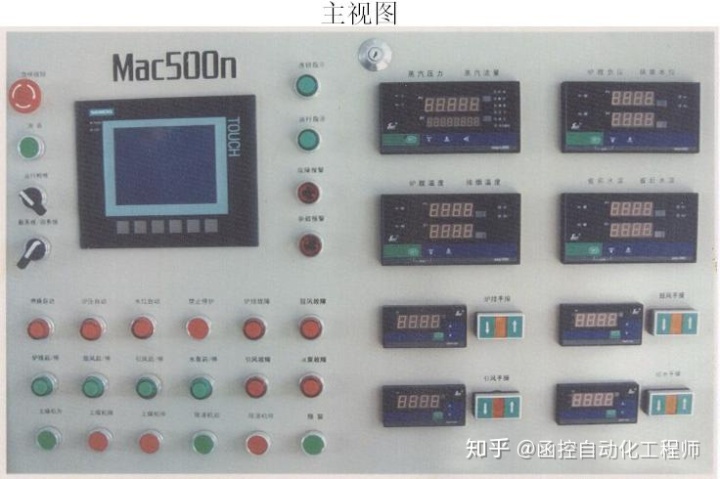

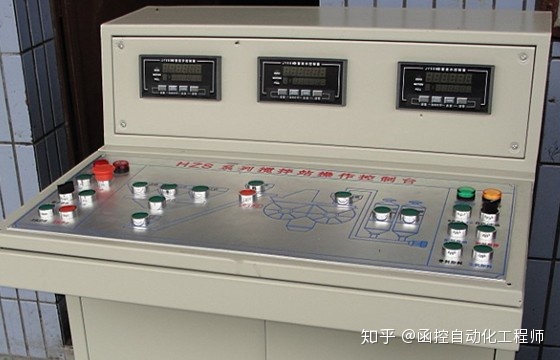

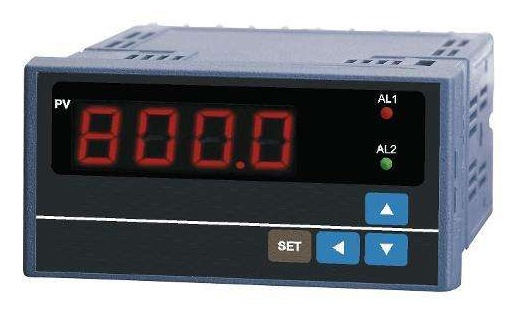

如下即为数显表的应用场景：
数显表的工作过程为：采样 → 数字滤波 → 量纲转换 → 调校 → 显示。

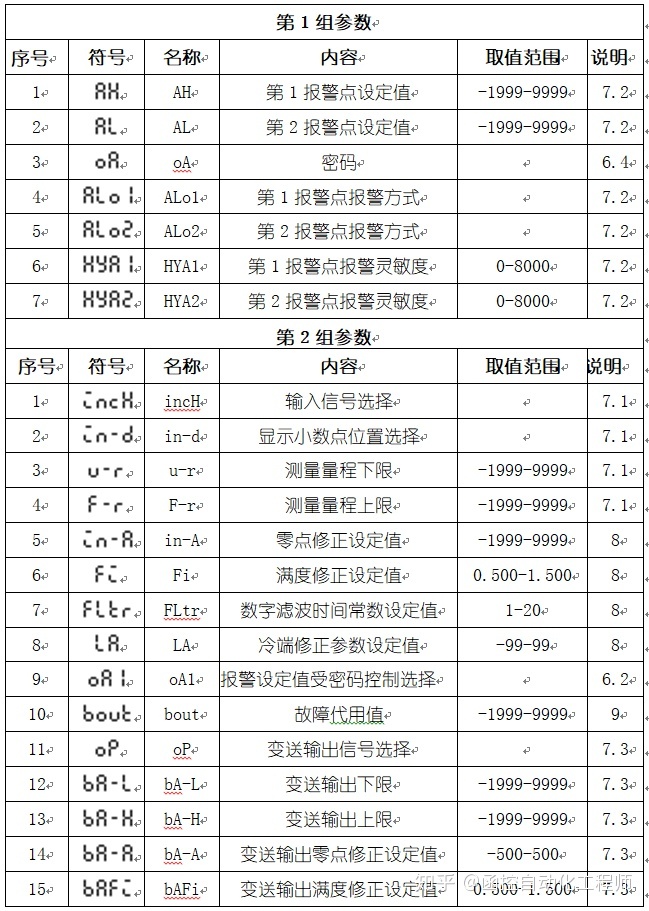

在使用过程中至少需要设置以下参数：
- incH——输入信号选择，设定应与仪表信号及实际输入信号一致。
- in-d——测量值显示的小数点位置选择
（热电阻输入时：应选择为000.0，热电偶输入时：应选择为0000）
- u-r——量程下限
- F-r——量程上限
这两个参数规定了输入信号的起点和终点所对应显示值的起点和终点。
例：4 mA~20mA输入，对应0~1.600MPa，则设置以下４个参数
- incH=4-20
- in-d=0.000
- u-r= 0.000
- F-r= 1.600

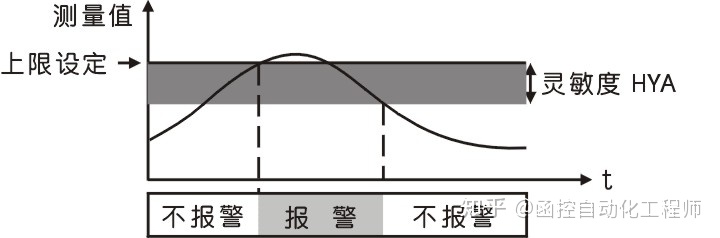

特别地，若选择了启动报警输出，为防止测量值在报警设定值附近波动时造成继电器频繁动作，可根据需要设定一个报警解除的外延区域（报警灵敏度）。
当发现仪表示值有较大波动或跳动时，一般是由于干扰太强造成，采取以下措施能减小或消除干扰。
- 采用双绞线连接仪表的变送输出端子到负载，可减小干扰。
- 仪表输入信号电缆采用屏蔽电缆，屏蔽层接大地。并尽量与100V以上的动力线分开。

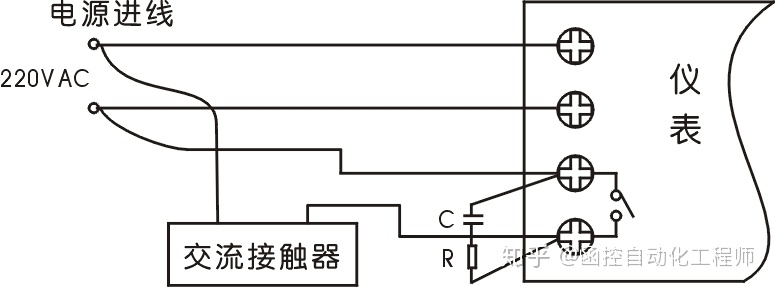

- 电与感性负载（如交流接触器）供电尽量分开（见下图）。
C — 0.033μF/1000V
R — 100Ω 1/2W
在感性负载的控制接点并联RC火花吸收电路，并适当设置仪表的数字滤波时间常数。
随着技术的更新提高，市面上的数显表已逐步具有了更到的附加功能，如通信、PID控制、变送等功能。这些功能赋予了数显表更为广泛地运用，如恒压供水变频器控制、加热器加热控制等。
