手把手教你用ECharts画饼图和环形图

导读：饼图也是一种常用的基本图表，主要用来展示各项的比重。

作者：王大伟

来源：大数据DT（ID：hzdashuju）

下面制作一幅基础的饼图，将Echarts中series的type参数值设置为pie，如图4-14所示。

代码如下：

option = {
    title: {
        text: '各商品销量占比',
        subtext: 'A商场情况分析',
        left: 'center'
    },
    tooltip: {
        trigger: 'item',
        formatter: '{a} <br/>{b} : {c} ({d}%)'
    },
    legend: {
        orient: 'vertical',
        left: 'left',
        data: ['A商品', 'B商品', 'C商品', 'D商品', 'E商品']
    },
    series: [
        {
            name: '所售商品',
            type: 'pie',
            data: [
                {value: 343, name: 'A商品'},
                {value: 250, name: 'B商品'},
                {value: 509, name: 'C商品'},
                {value: 108, name: 'D商品'},
                {value: 948, name: 'E商品'}
            ],
        }
    ]
};

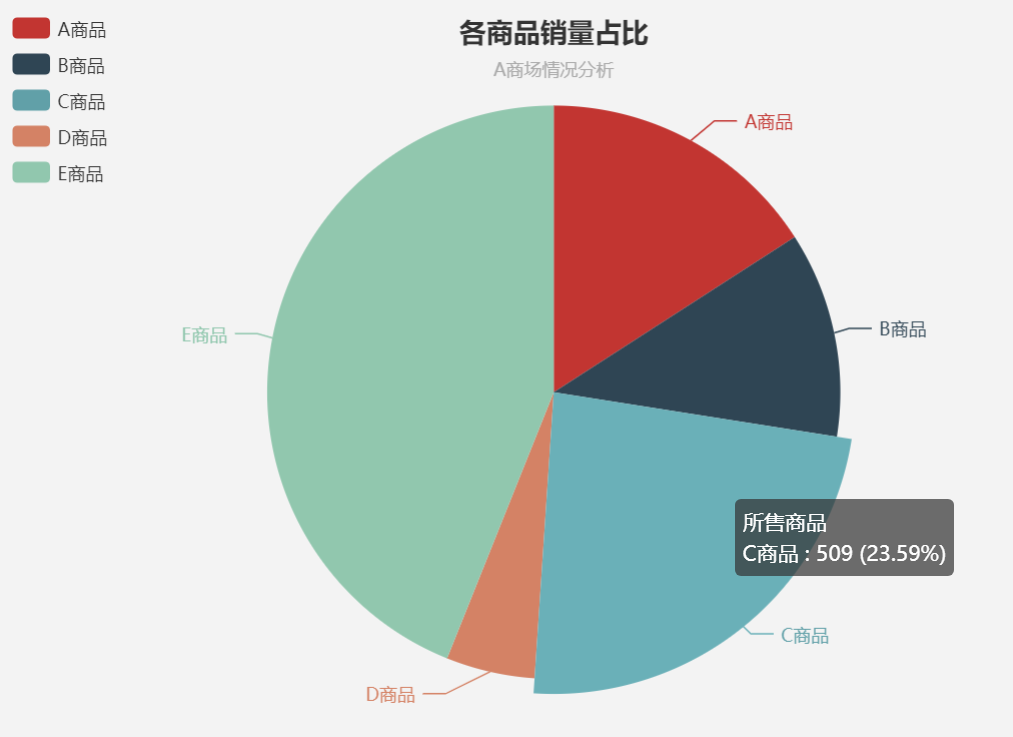

▲图4-14 饼图

在上述代码中，将legend设置为vertical，是为了避免水平显示后会与标题重叠。这里将tooltip的显示格式设置为：formatter: '{a} <br/>{b} : {c} ({d}%)'，各参数在饼图中的具体含义为：{a}（系列名称），{b}（数据项名称），{c}（数值），{d}（百分比）。当鼠标悬停在某块饼上时，该块饼会突出显示且按照formatter的格式显示文字和数值。

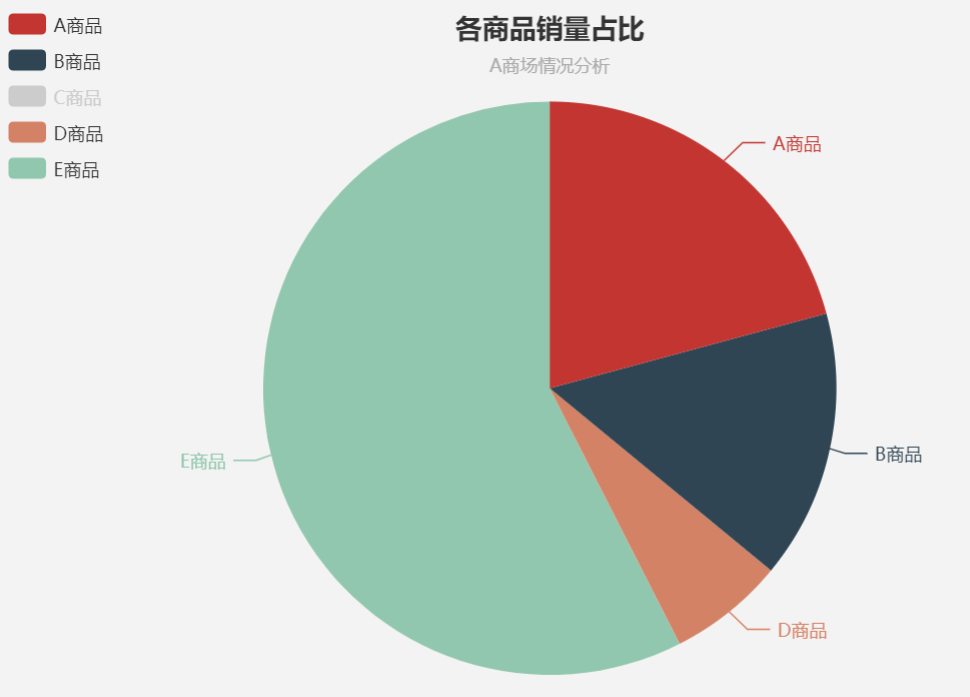

需要注意的是，当我们点击饼图的legend时，如点击C商品的legend时，C商品的图例会变为灰色，同时，饼图中将不再显示C商品饼块，且会重新计算百分比，如图4-15所示。

▲图4-15 饼图显示控制

除了基本的饼图，我们也常常会用到环形图。在ECharts中，在series中加上radius参数即可绘制环形图，例如下面代码中的radius: ['50%', '70%']，代表环内部半径和外部半径的比例分别为50%、70%。

option = {
    title: {
        text: '各商品销量占比',
        subtext: 'A商场情况分析',
        left: 'center'
    },
    tooltip: {
        trigger: 'item',
        formatter: '{a} <br/>{b} : {c} ({d}%)'
    },
    legend: {
        orient: 'vertical',
        left: 'left',
        data: ['A商品', 'B商品', 'C商品', 'D商品', 'E商品']
    },
    series: [
        {
            name: '所售商品',
            type: 'pie',
            radius: ['50%', '70%'],
            data: [
                {value: 343, name: 'A商品'},
                {value: 250, name: 'B商品'},
                {value: 509, name: 'C商品'},
                {value: 108, name: 'D商品'},
                {value: 948, name: 'E商品'}
            ],
        }
    ]
};

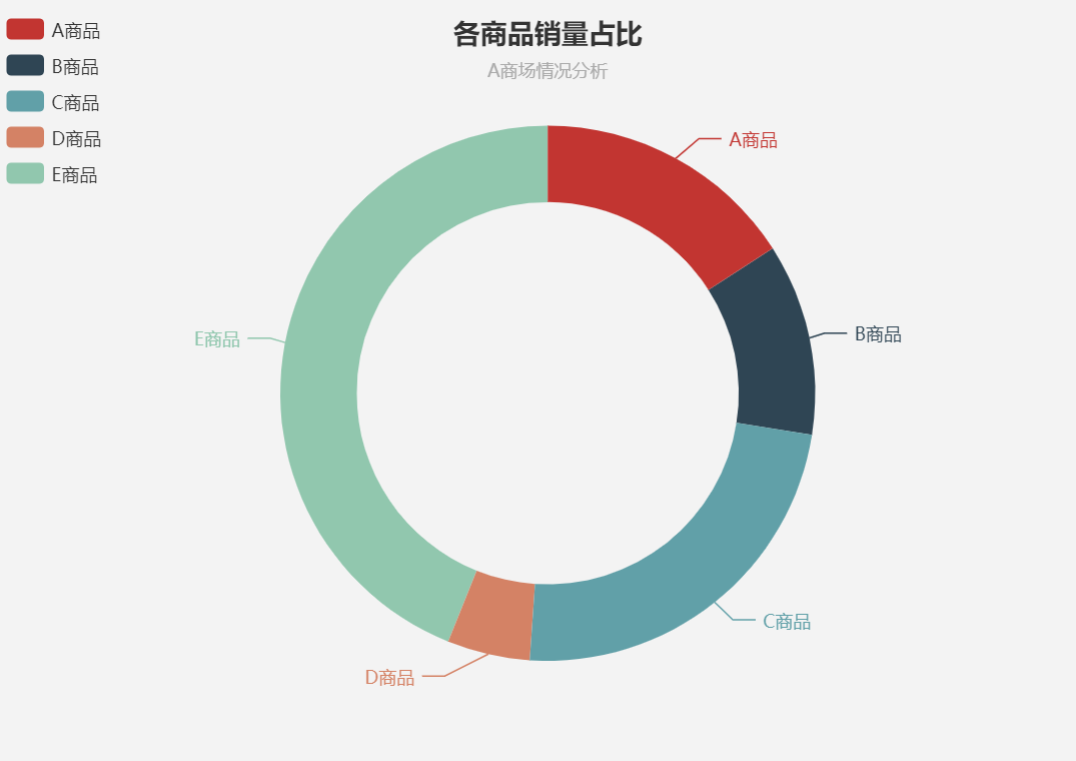

环形图可视化结果如图4-16所示。
