模拟电路10（晶体管三种组态基本放大电路一）

1、晶体管三种组态基本放大电路分析
晶体管有三种组态：共发射极、共集电极和共基极。根据晶体管在电路中的接法，基本放大电路也有三种组态：共射、共集和共基组态。
本节首先介绍晶体管三种组态基本放大电路，然后对三种组态基本放大电路进行性能比较。
2、共射基本放大电路

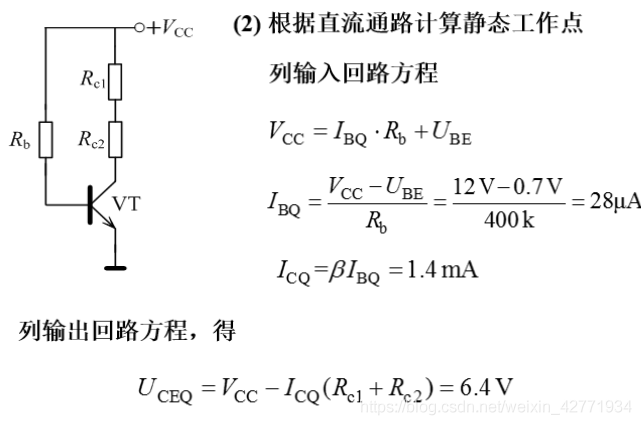

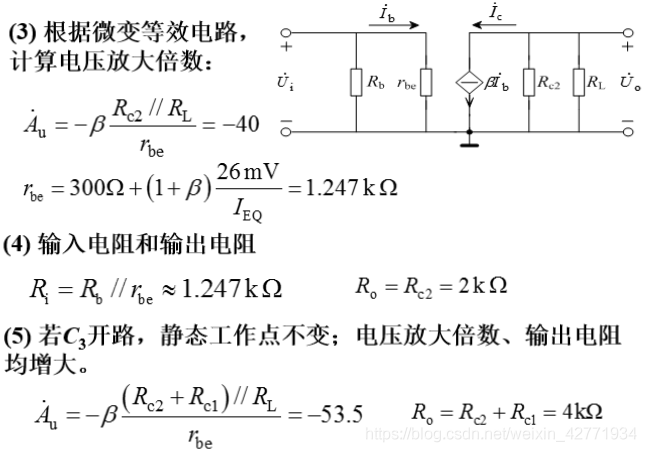

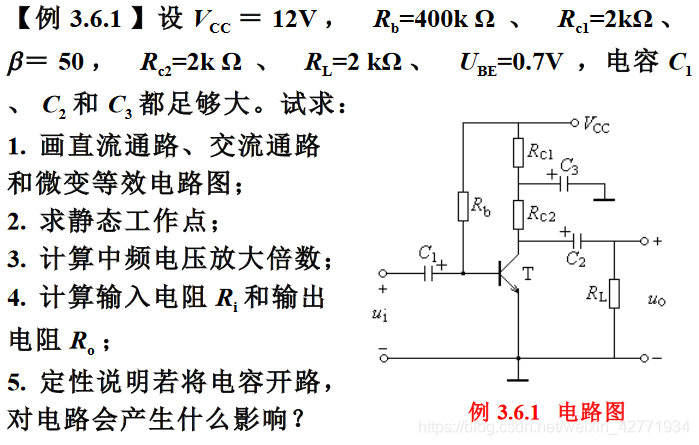

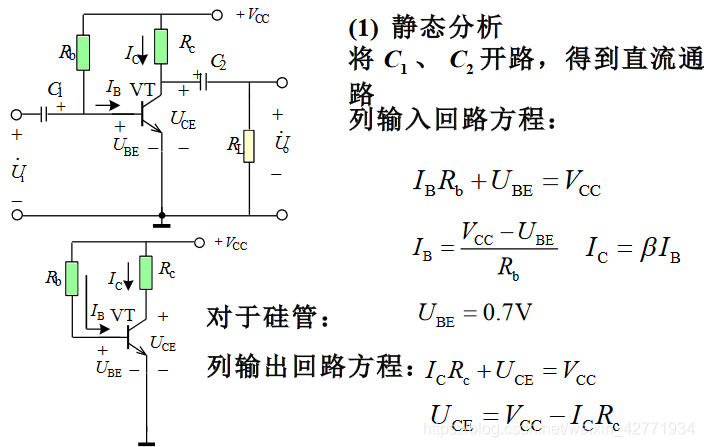

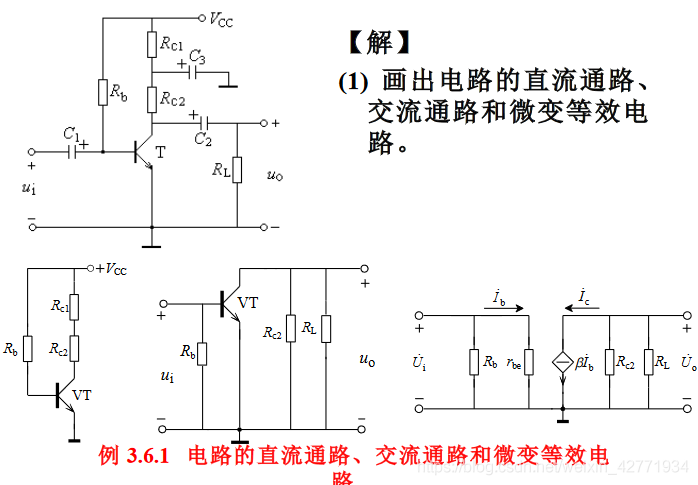

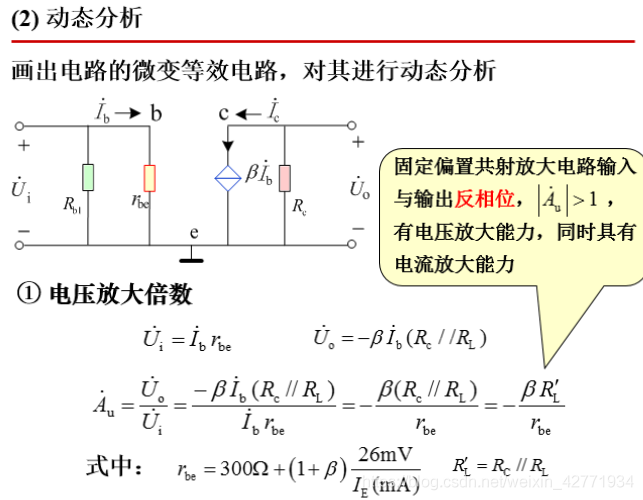

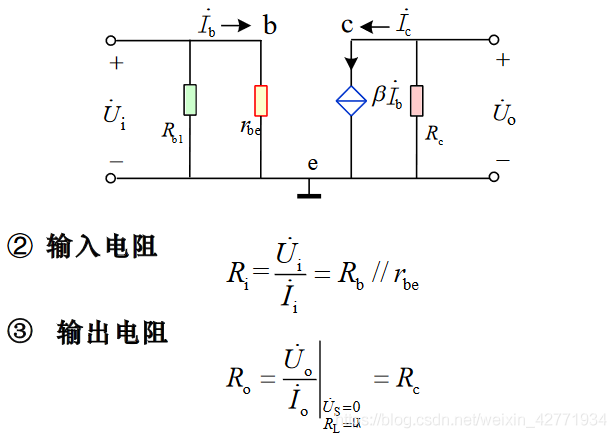

2.1固定偏置共射基本放大电路

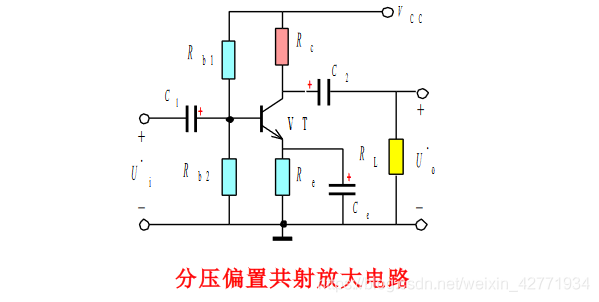

2.2分压偏置共射基本放大电路

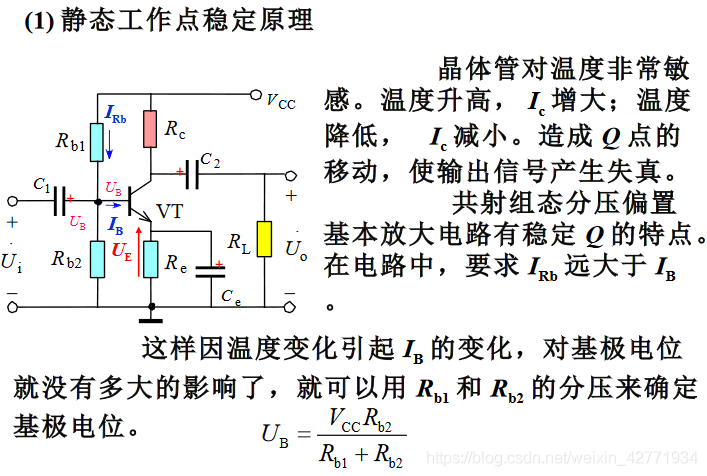

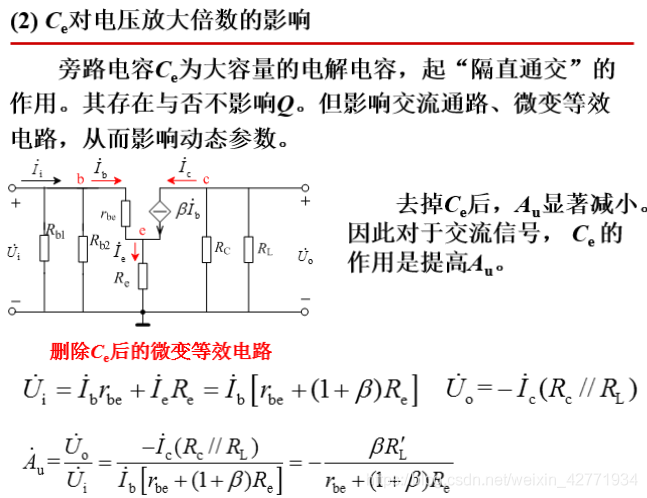

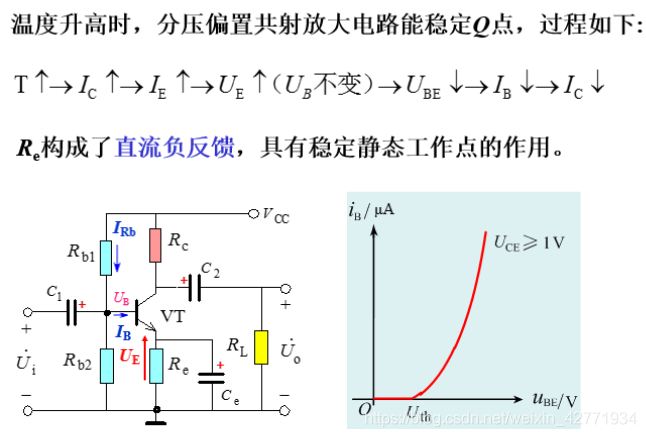

前面已经介绍了分压偏置共射基本放大电路的组成、静态分析和动态分析，这里主要讨论旁路电容对电压放大倍数的影响和静态工作点稳定原理。
