一、单通道卷积

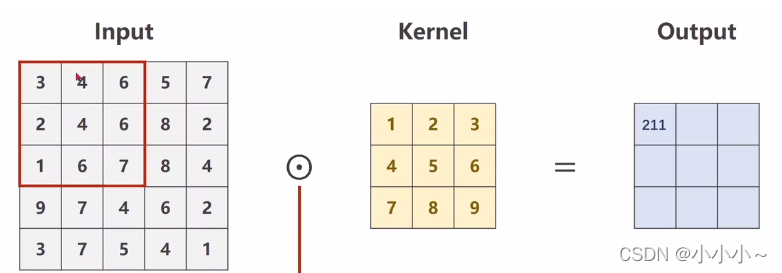

以单通道卷积为例，输入为（1,5,5），分别表示1个通道，宽为5，高为5。假设卷积核大小为3x3，padding=0，stride=1。

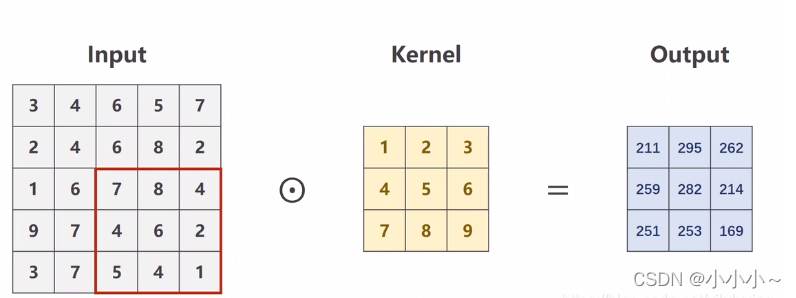

相应的卷积核不断的在图像上进行遍历，最后得到3x3的卷积结果，结果如下：

二、多通道卷积

以彩色图像为例，包含三个通道，分别表示RGB三原色的像素值，输入为（3,5,5），分别表示3个通道，每个通道的宽为5，高为5。假设卷积核只有1个，卷积核通道为3，每个通道的卷积核大小仍为3x3，padding=0，stride=1。

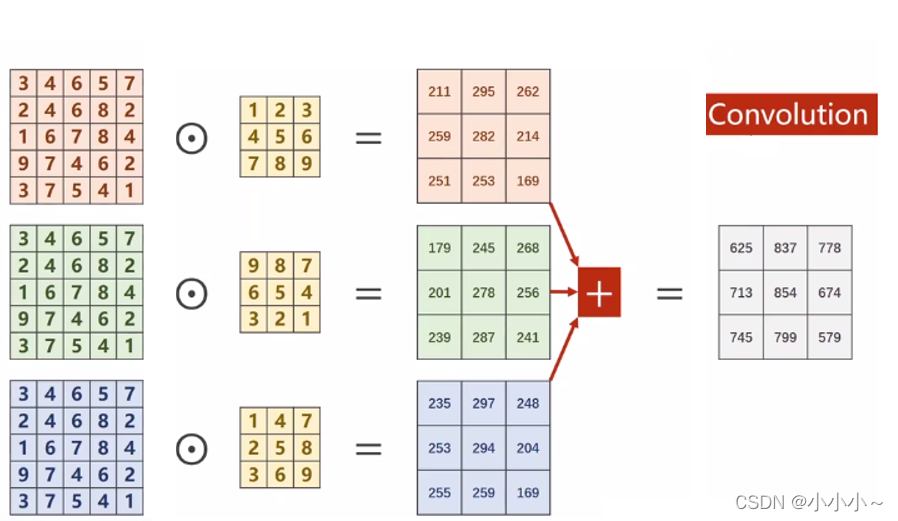

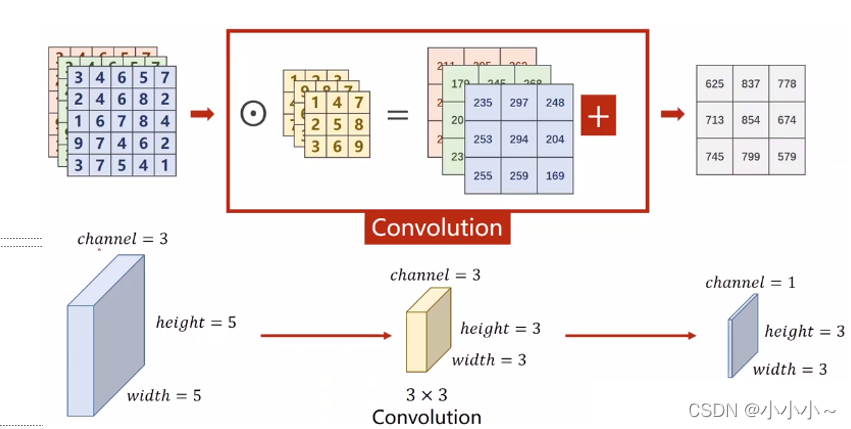

卷积过程如下，每一个通道的像素值与对应的卷积核通道的数值进行卷积，因此每一个通道会对应一个输出卷积结果，三个卷积结果对应位置累加求和，得到最终的卷积结果（这里卷积输出结果通道只有1个，因为卷积核只有1个。

可以这么理解：最终得到的卷积结果是原始图像各个通道上的综合信息结果。

上述过程中，每一个卷积核的通道数量，必须要求与输入通道数量一致，因为要对每一个通道的像素值要进行卷积运算，所以每一个卷积核的通道数量必须要与输入通道数量保持一致。

三、多核卷积

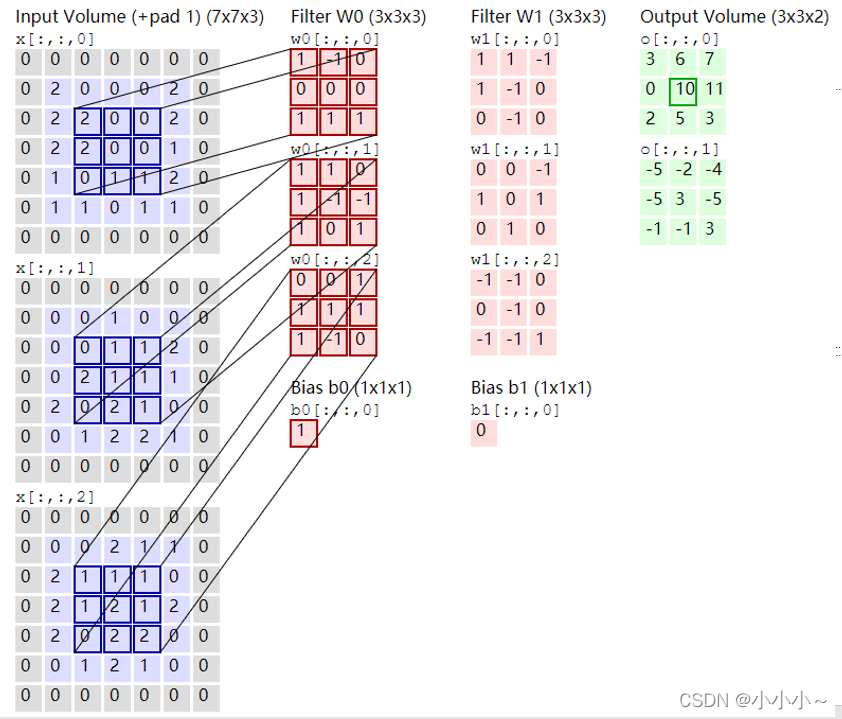

下图为双核卷积的效果。

更多基础知识见网址：https://cs231n.github.io/convolutional-networks/#conv
