一、网络拓扑图

在真正开始介绍系统的各个组件之前，我们先来了解一下这套爬虫系统的整体拓扑结构，从物理层面对整套系统有一个感知。

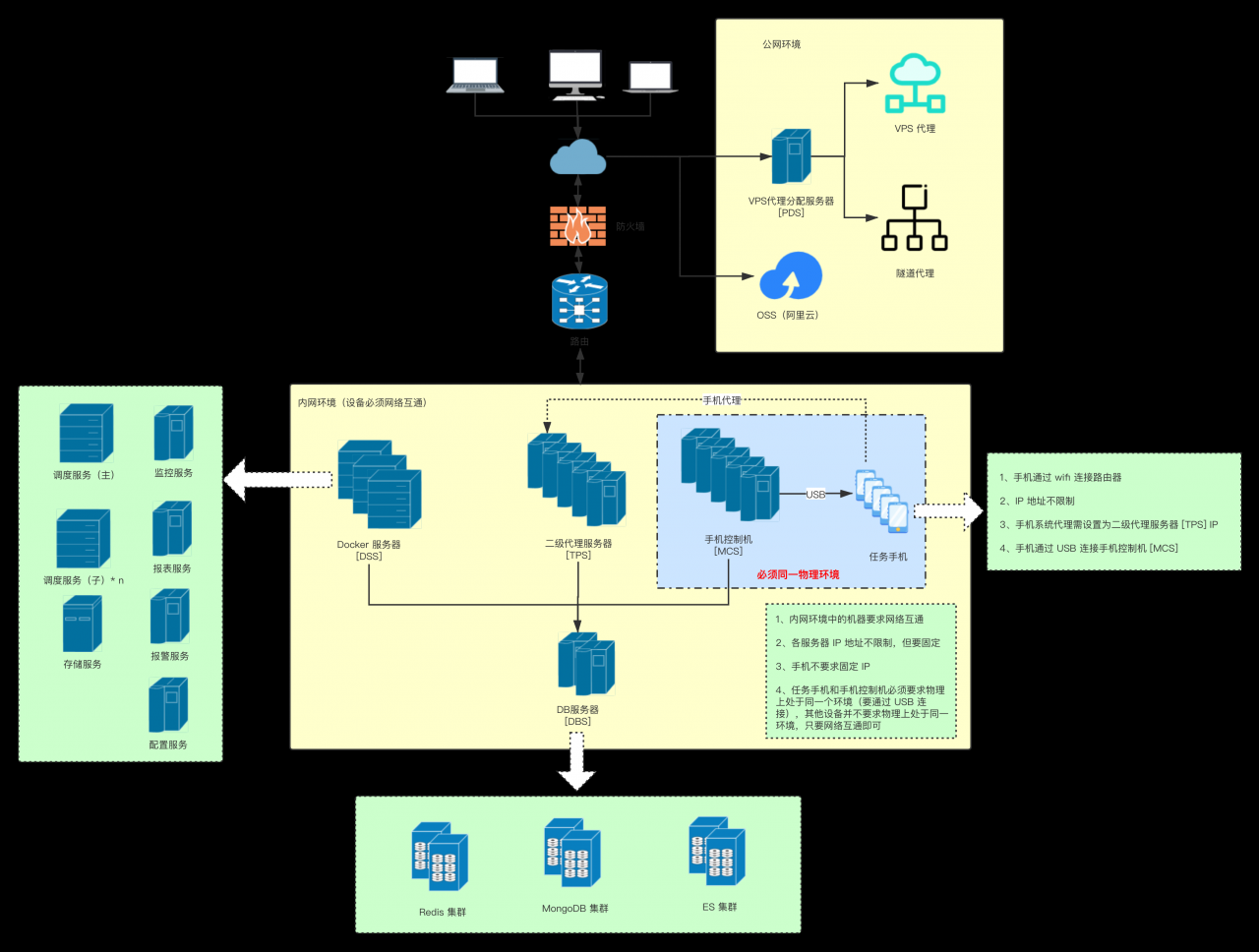

在这里插入图片描述
从上面图片可以看出，整套系统被规划为两套网络环境，一套公网环境，一套内网环境。

实际生产当中，

公网环境主要用于代理相关服务（代理池维护、代理调度等）。另外，一部分报告文件我们也会放到阿里云的 OSS 上，便于下载。

内网环境是我们整套系统的核心运行环境，各类服务、组件、中间件、控制器等等内容都在这套内网环境中运行。

实际上，我们的这套内网环境并不在一个真实的物理环境当中，因为各种原因，我们内网分为三个集群，分别部署在全国三个不同的城市（并不是因为什么见不得人的原因，只是因为分别部署在不同的地点可以由不同的人运维管理，分担一下任务）。我们在设计时只要求各个物理机之间网络互通即可。

其中 手机控制机 [MCS] 和 手机真机 这里稍微有一点特殊，因为真机和控制机之间是通过 usb 连接，然后控制机使用 adb 指令控制真机，所以必须要求真机和控制机在物理上处于同一个地点。

针对每一篇文章，我都会在最后把这部分描述到的内容做一个 坑点解析，主要就是为了描述一下我在这个过程中遇到了哪些坑，有的跨过去了，有的可能还在坑里，也有的隐藏的坑可能还没有暴露出来，也欢迎大家指出，我们一起讨论。

这里有一个坑，跟大家提个醒，整套系统我们在设计时，其实是考虑了异地部署的情况，实际上，只要我们保证内网环境的各个组件之间网络互通就可以，换句话说，都放到公网环境也可以。但最开始处于安全方面的考虑，我们并没有直接把全部服务在公网进行部署。

开发阶段并没有什么问题，因为服务都是局域网，数据量也没有那么大，所有的一切都很流畅。

可是后面异地部署之后出了问题了，首先是网络延迟，并发如何处理，如何维护数据的版本。

关于网络的另外一个问题，如何异地组网？问问你们公司网络工程师吧，听听他的看法。

前面说了，因为手机需要通过 usb 连接在控制机上，所以必须要保证手机和控制机物理上在一起。但其实，如果单纯为了使用 adb 的话，是可以通过网络连接手机使用 adb 的。

我们曾经尝试过使用网络 adb，开发过程很顺利，但经常出现 adb 指令没有响应的情况，解决方式也比较简单，重启 adb-server 就可以了，这对开发来讲没什么问题，但放在生产环境上，风险就大了些。

最后，不得不放弃网络 adb 的方案，采用更稳妥的 线连。

但实际上，现在有一些提供 云手机 服务的厂商。

云手机，顾名思义，运行在 云端 的手机，各类体验同真机类似。如果你的方案中可以很稳定的使用 网络 adb，那你可以试试云手机，非常棒。

另外，有些云手机厂商也是支持私有云部署的，直接把机器、开发版都寄过来，放在自己局域网里面，安全又方便，也不像真机这样难打理。

爽歪歪。

好了，今天主要和大家分享一下整套系统的网络拓扑结构，未来如果提到了哪个服务只要大家知道在哪个网络环境里就行。

以上。

祝大家变的更强。
